洛克希德 156\＂ SRB

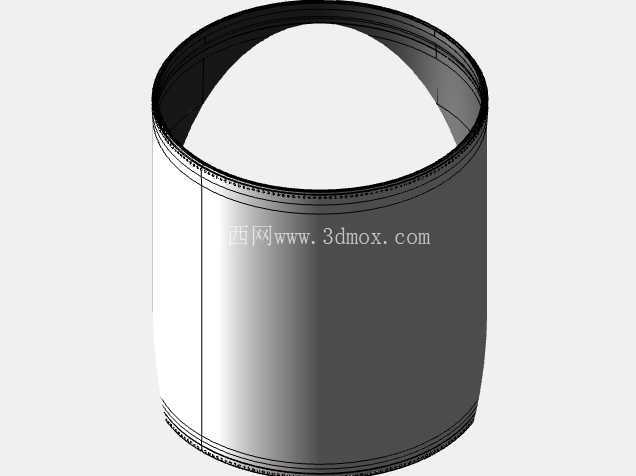

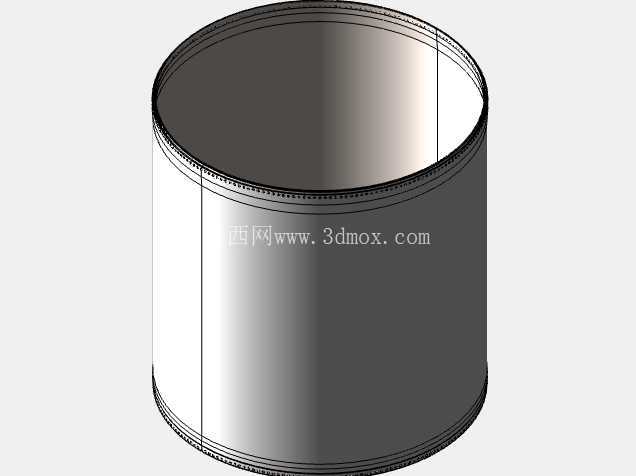

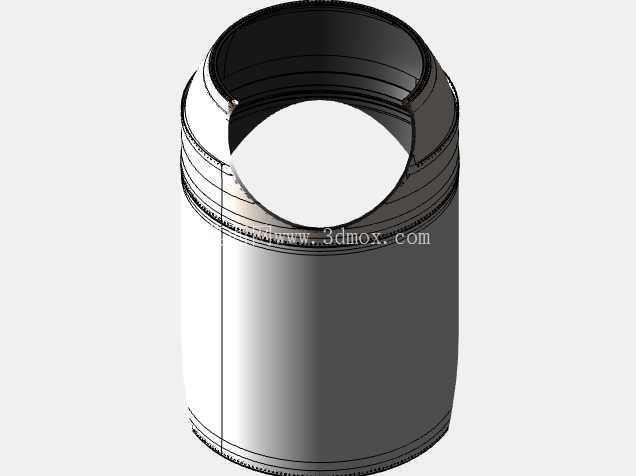

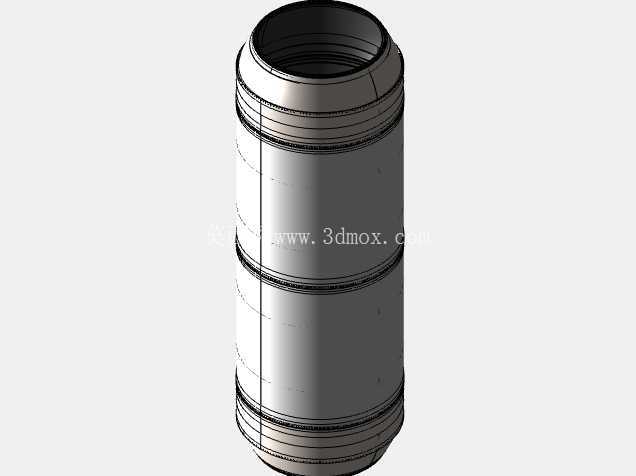

这是洛克希德公司为航天飞机计划提出的固体火箭助推器（SRB）方案。值得注意的是，从纯技术角度来看，洛克希德公司这款SRB的连接件似乎比蒂奥科尔公司的更胜一筹。也就是说，我认为Thiokol公司之所以能赢得航天飞机项目的合同，而不是洛克希德公司，可能是因为Thiokol的设计更为简化，因此更容易生产和翻新，成本也更低。如图所示，完整的组件标称外壳直径为156英寸（实际直径为156.649英寸）（3962.4毫米；3978.88毫米），总高度为459.374英寸（11668.1毫米）。它的重量约为46503磅（约21093公斤）。您可以在我上传的其他模型中找到这款固体火箭助推器（SRB）的156-7型点火器。我使用SolidWorks SimulationXpress进行了有限元分析（FEA）。结果请参见附件图片。中心安全系数为1.31，穹顶安全系数为1.25。注意事项：1. 绝缘层中的0.12英寸挡板存在分离间隙。 0.01英寸”。这是任意设定的。因为这个间隙似乎会在推进剂浇铸过程中收缩，从而达到最终尺寸，而我无法创建零厚度特征来模拟这一过程。所以我创建了0.01英寸的间距。2. 蓝图中有两种不同的前部圆顶。一种仅提及了装配的一般布置尺寸，而另一种则有完整的定义。我选择使用……

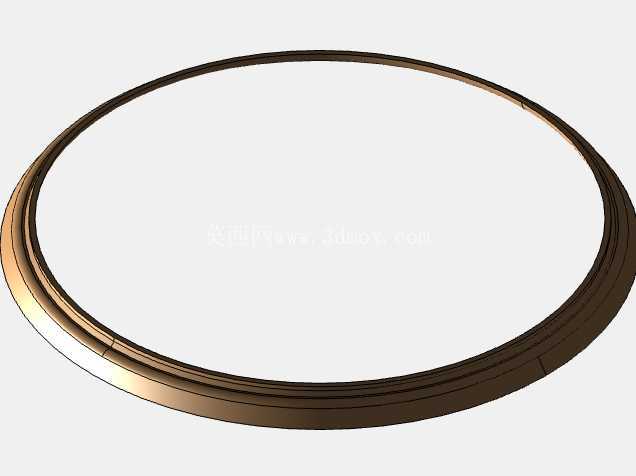

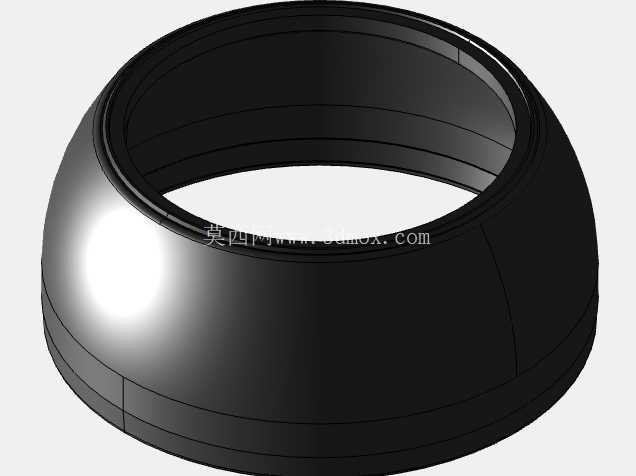

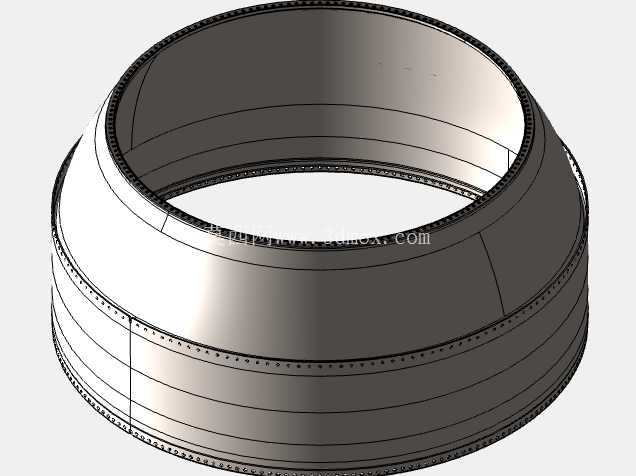

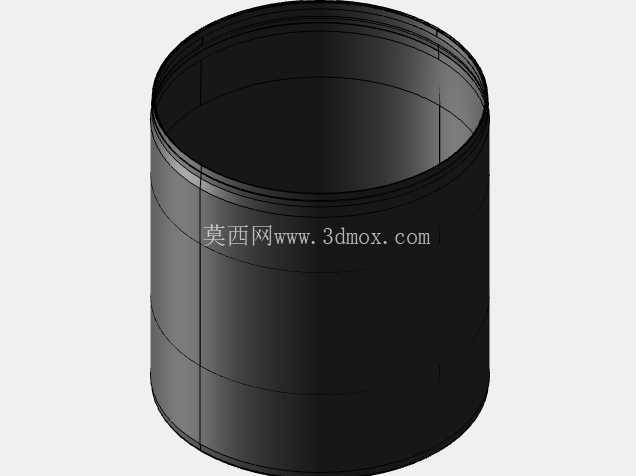

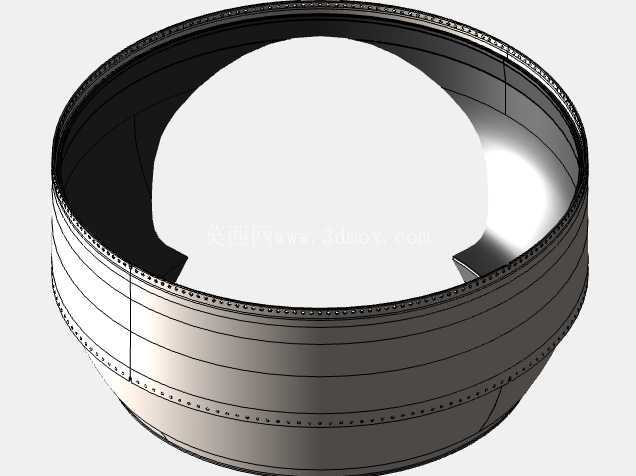

一个完全定义的圆顶。它也与后圆顶相同，但连接方式和绝缘结构不同。2.1 前圆顶需要一个外壳。本网站上的任何人都可以轻松制作此外壳。它只需与提供的前圆顶匹配并容纳 156-7 型点火器即可。另一种圆顶的总体布局上有较大的端口，如果不修改端口布局，这些端口将无法安装到此模型中包含的圆顶上。3. 除了前圆顶使用并联配置外，我选择了串联绝缘配置。我还应该补充一点，其配对段的上半部分绝缘也采用并联配置；但后半部分仍保持串联配置。4. 您会在凸耳（公头）接头上找到两个相隔 90° 的槽。这些槽用于组装。虽然蓝图中没有明确提及，但它们可以在Thiokol SRB上找到，所以我决定在这个模型上也使用它们。
