PC104Plus规格嵌入式载板结构设计

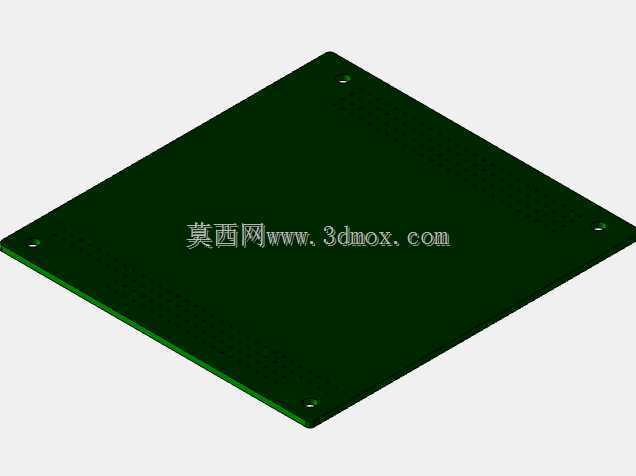

　　嵌入式测控系统的堆叠式板卡架构里，PC/104系列总线凭借极小的占用空间、无背板直接叠装的特性，在空间约束极强的特种装备里长期占据不可替代的位置。这套PC-104 Plus规格印刷电路板的三维结构，完整还原了标准载板的外轮廓、安装孔位、总线插针排布与板厚边界，做结构堆叠校核、机箱内部布局时可以直接拿来做干涉检查，不用再对着二维图纸反复量取孔距。

　　从实际装机场景来看，这类板卡最早大量应用在野外作业的工业测控终端，后来随着模块化小卫星技术的普及，立方星星体内部的姿控、数传、电源管理单元，很多都直接沿用成熟的PC104总线规范——航天级器件筛选成本极高，直接采用经过工业场景长期验证的板卡外形与安装接口，能大幅缩短结构适配周期，避免重新定制板卡带来的安装孔错位、叠装高度冲突这类低级问题。除了航天领域，小型无人平台的机载控制盒、靶机内部的飞控采集单元、加固型便携测试仪器里，也经常能看到同规格板卡的身影：四个角的安装孔既可以用金属螺柱做层间支撑，也能搭配绝缘隔离柱，在多板堆叠时控制每层间距，同时给板体提供足够的抗振约束，避免载机在大过载机动过程中板体出现弯折、接插件松脱。

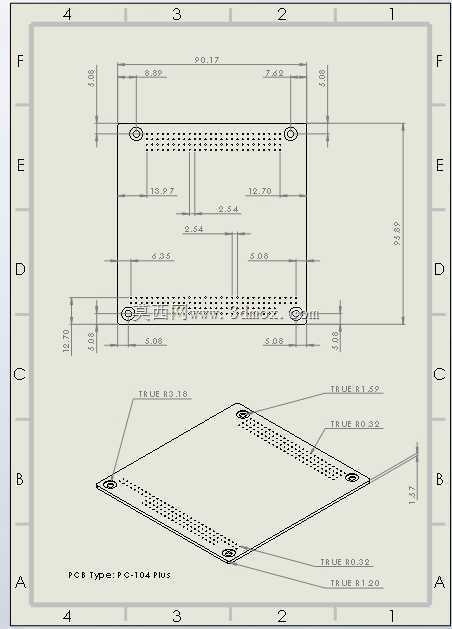

　　板体的外形轮廓严格遵循PC/104 Plus的机械规范，整体为矩形裁板，四个角位布置沉头安装通孔，孔位的边距、孔间距都在工程图里做了完整标注，板上两组长条排布的总线焊盘区域，分别对应传统104针ISA总线与PC/104 Plus扩展的PCI总线插针位置，三维结构里把焊盘阵列的占位空间、元件面的禁布高度边界都做了体现。做整机布局时，工程师最常遇到的问题不是板卡本身尺寸出错，而是忽略了板卡上方插接连接器、背面焊接元件的凸出高度，导致叠装时上层板的元件顶到下层板的走线区域。这套结构把板体的基准厚度、安装孔的沉头深度都做了还原，在SolidWorks里做装配体堆叠时，可以直接在相邻两块板之间匹配标准规格的阴阳螺柱，快速算出整个板卡堆叠组件的总高度，再对照机箱内部的可用腔体深度，提前判断是否需要调整支撑柱长度、或者把某块板卡挪到转接支架上侧向安装。

　　板边的定位基准也做了明确标识，工程图里标注的总长、总宽、孔位到板边的距离，都和现行PC/104机械规范的公差要求对齐，安装孔的内径适配常用的M3紧固螺钉，角部的孔位做了避让沉台，螺钉头沉入板体表面之后不会凸出刮擦上层板的底面。板上的总线插针区域沿板边平行布置，插针阵列的长度、两端到板边的距离都预留了标准接插件的安装余量，实际装配时不用额外裁剪接插件，直接采购市售标准PC104堆叠连接器就能压接使用。

　　针对高振动工况，结构设计上也预留了适配空间：如果是在无人机、车载颠簸环境下使用，可以在四个安装孔位加装减震垫圈，支撑螺柱选用带防滑滚花的款式，叠装完成后在板体侧向点少量导热硅胶，既可以把板上功耗器件的热量传导到机箱侧壁，也能进一步抑制板体的共振。在立方星应用场景里，星体内部的板卡堆叠通常不采用传统螺柱锁紧，而是用细长的贯穿拉杆从四角安装孔穿过，整叠板卡两端用螺母锁紧，整体形成一个刚性的框架结构，发射阶段的冲击载荷会全部由拉杆承担，PCB板本身只承受很小的压应力，避免火箭升空阶段的强振动导致板体开裂。这套三维模型把所有安装界面的尺寸都做了参数化还原，设计人员不管是做地面工业设备的控制箱，还是做航天小微卫星的星体结构，都可以直接调取板卡轮廓作为布局基准，在装配阶段提前排查连接器干涉、安装工具操作空间不足、散热通道被板卡遮挡这类常见问题，省去从零绘制板卡轮廓、逐个核对标准孔距的重复工作。
