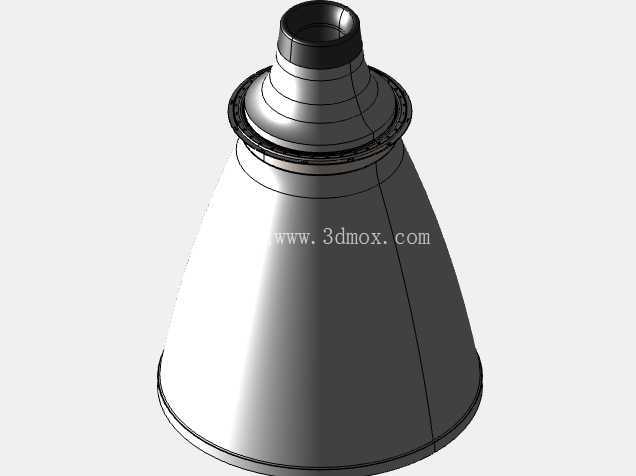

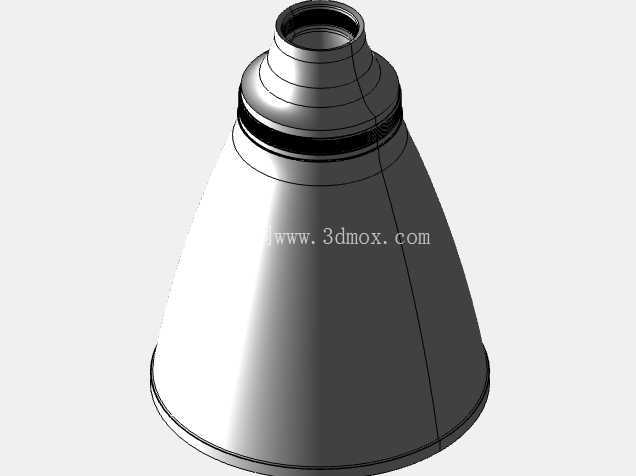

NASA JPL远地点固体火箭发动机喷嘴结构

　　在航天推进系统的结构设计工作中，固体火箭发动机喷嘴是直接决定推力效率、轨道入轨精度的核心热端部件，本次梳理的这款喷嘴结构，面向应用技术卫星的远地点轨道插入工况设计，是卫星从转移轨道进入目标工作轨道的最后一次动力推进核心承载部件。从实际工况约束来看，远地点发动机工作时，喷嘴需要承受推进剂燃烧产生的高温高速燃气冲刷，同时要在极短的工作时长内维持型面精度，避免烧蚀不均导致的推力矢量偏移——这类偏移哪怕只有零点几度，都会让卫星最终的轨道位置出现数百公里的偏差，直接导致发射任务失败，因此喷嘴的内型面设计是整个结构的核心。

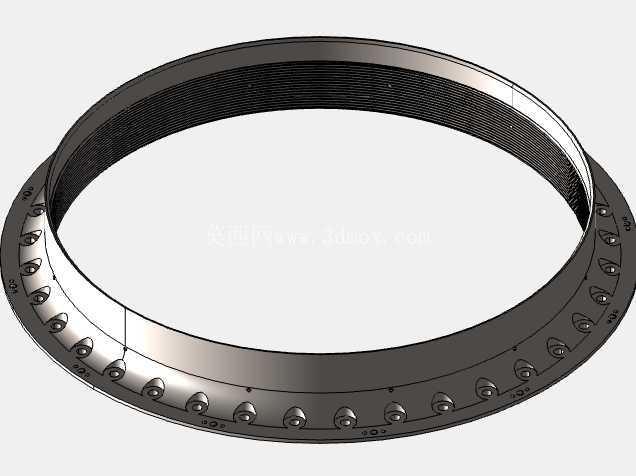

　　设计过程中首先要匹配固体推进剂的燃烧特性，收敛段的圆弧过渡需要保证燃气从燃烧室进入喷嘴时的流场均匀性，避免局部涡流造成的额外烧蚀，喉部的尺寸精度直接决定了发动机的工作压强和推力大小，扩张段的型面则是按照特征排气速度下的膨胀比设计，保证燃气在出口处达到设计压强，将燃烧释放的化学能最大化转化为排气动能。从安装边界来看，喷嘴的连接端面需要和发动机燃烧室的壳体法兰精准匹配，连接位置的密封结构要能承受燃烧室的工作压强，同时要考虑发动机工作时的热膨胀量，预留足够的变形间隙，避免热应力导致的连接结构失效。

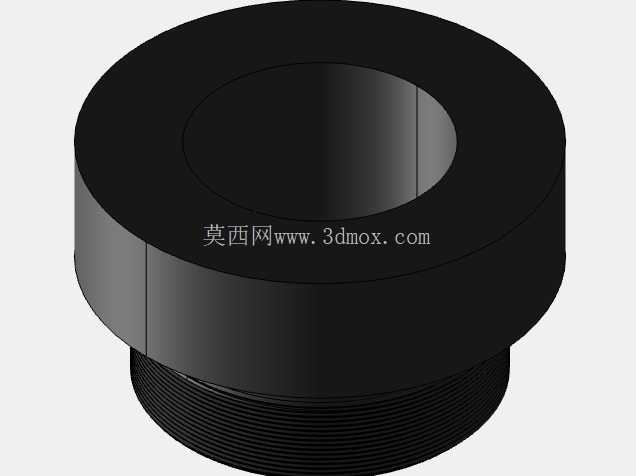

　　最初的材料选型逻辑里，这类长时间承受高温燃气冲刷的喷嘴，优先考虑玻璃纤维酚醛树脂类的耐烧蚀复合材料，这类材料的烧蚀率低，隔热性能好，能够在发动机工作的数十秒内维持结构完整性，不会出现过度烧蚀导致的型面破坏；在三维建模阶段，若对应材料的物性参数暂未完成配置，可先采用常用的高温合金材料完成结构建模、装配干涉检查和型面曲率验证，待材料参数完善后再替换对应属性，不会影响整体结构的尺寸校验和装配关系验证。从外形尺寸的适配性来看，喷嘴的整体长度、最大外径都要和卫星的远地点发动机舱段内部空间匹配，不能超出舱段的安装包络，同时喷嘴的出口位置要和卫星的舱体端面保持足够的安全距离，避免高温燃气喷出时冲刷到卫星的太阳能帆板、星载传感器等敏感部件。在结构细节设计上，喷嘴的外壁需要设置和发动机壳体连接的定位止口，保证装配时的同轴度，同轴度误差需要控制在极小的公差范围内，否则会导致推力线偏移，影响卫星的入轨姿态控制；喷嘴的壁厚设计需要兼顾结构强度和重量控制，航天产品对重量的约束极为严苛，每减少一克的结构重量，都能给卫星的有效载荷留出更多的重量余量，因此在保证烧蚀余量和结构强度的前提下，要尽可能优化壁厚分布，在燃气冲刷最严重的喉部区域适当增加壁厚预留烧蚀量，在受力较小的扩张段末端则可以适当减小壁厚，实现整体重量的最优控制。

　　实际工程应用中，这类远地点发动机喷嘴在完成结构设计后，还需要经过流场仿真、烧蚀仿真、结构强度仿真、振动试验、热试车等多轮验证，才能最终定型应用，而精准的三维模型是所有仿真和试验的基础，模型的型面精度、装配关系、尺寸公差都会直接影响后续仿真结果的准确性和试验件的加工精度。建模过程中需要特别注意内流道的曲面连续性，收敛段到喉部、喉部到扩张段的过渡位置不能出现曲率突变，否则在流场仿真中会出现局部的应力集中和流场畸变，和实际工作状态产生偏差；同时所有的安装孔位、密封槽、定位止口的尺寸都要严格按照对接接口的尺寸要求设计，保证和燃烧室壳体、点火装置等相邻部件的装配兼容性，避免出现装配干涉的问题。
