双足步行式导弹发射作战机器人结构

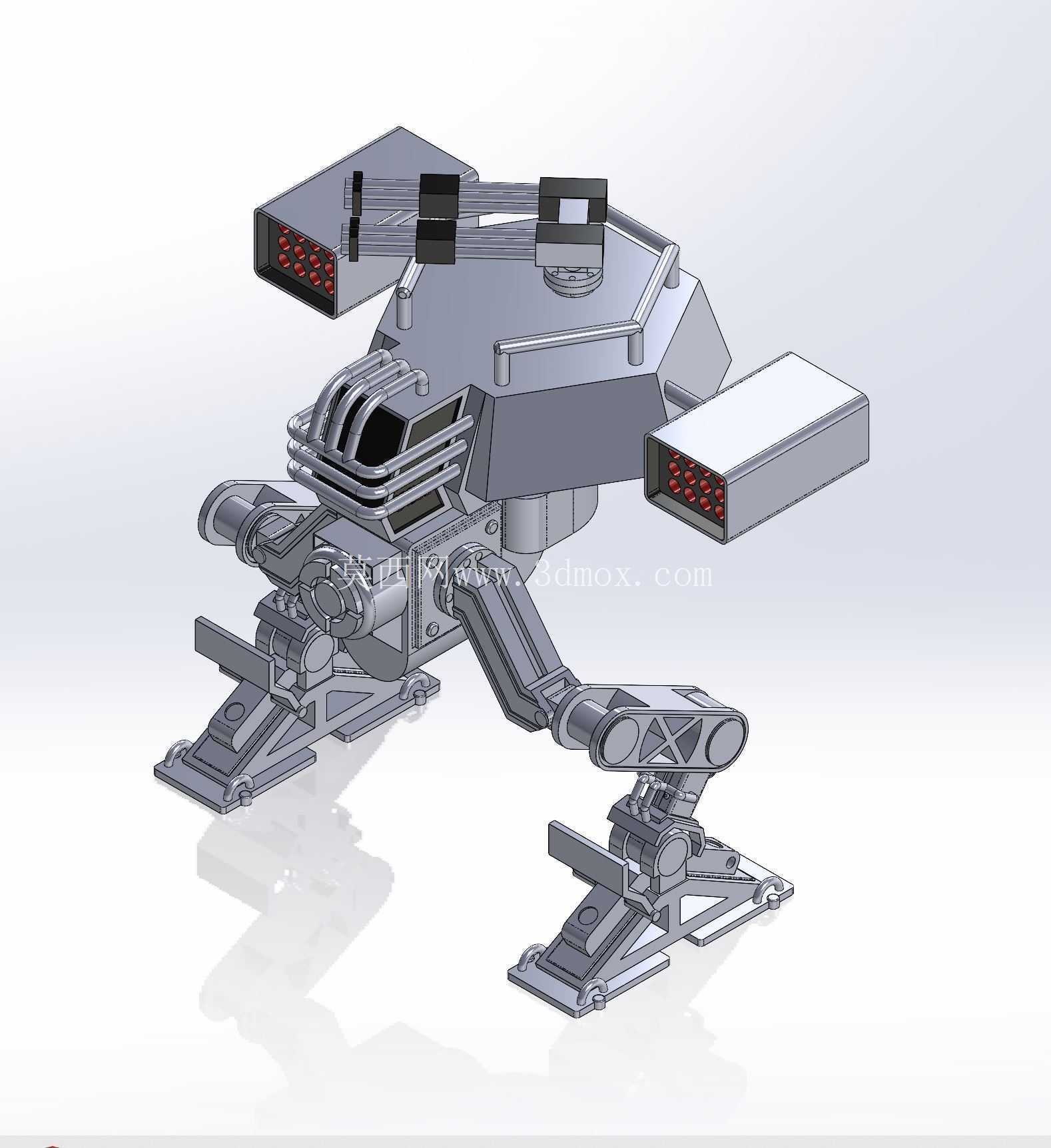

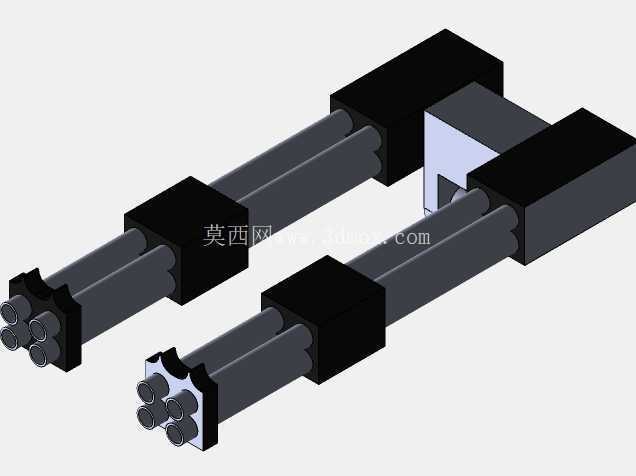

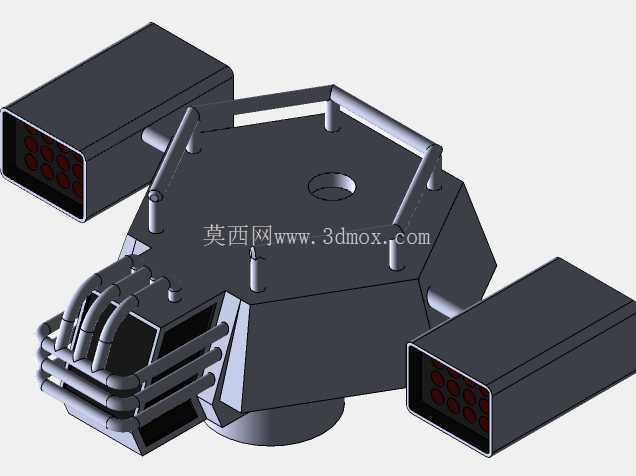

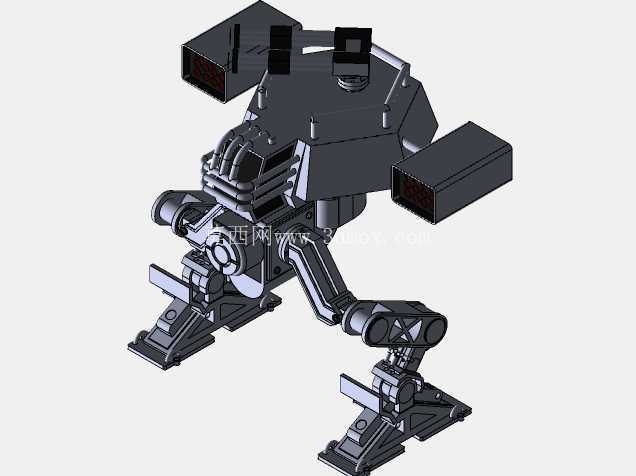

　　这款双足步行式作战平台的设计，核心是解决复杂地形下的近程火力投送问题，区别于传统履带式、轮式发射载具，双足步行结构可以跨越沟壑、台阶、废墟等非结构化地形，适配山地作战、城市巷战、灾后区域的火力部署需求，不需要依赖平整铺装路面，能够进入传统载具无法抵达的狭窄空间完成火力压制任务。从结构布局来看，整机采用上置武器站、中置核心舱、下置双足行走机构的分层设计，上部左右两侧对称布置两组模块化发射箱，每个发射箱采用多联装排布设计，发射口朝向斜前方预设射角，不需要额外调整大角度俯仰即可覆盖前方120度范围内的目标，发射箱与核心舱之间设置旋转连接轴，可配合核心舱的水平回转实现全向射界调整，避免了行走机构大幅度转向带来的姿态失稳问题。

　　核心舱作为整机的承载核心，外部采用多边形棱角化壳体设计，一方面可以降低正面投影的受弹面积，另一方面棱角结构可以分散外部冲击载荷，壳体内部预留了控制模块、能源模块、姿态传感模块的安装空间，舱体顶部设置检修快拆盖板，不需要拆解整机即可完成内部模块的更换调试，舱体与行走机构的连接位置采用十字轴万向铰接结构，可在行走过程中始终保持核心舱水平，避免上部发射装置随足部起伏出现瞄准偏移。

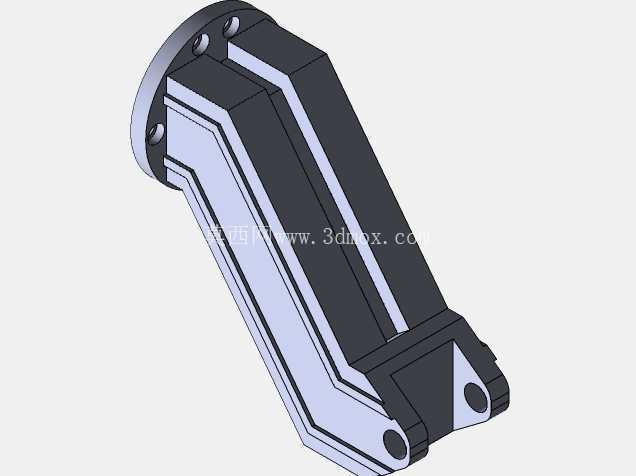

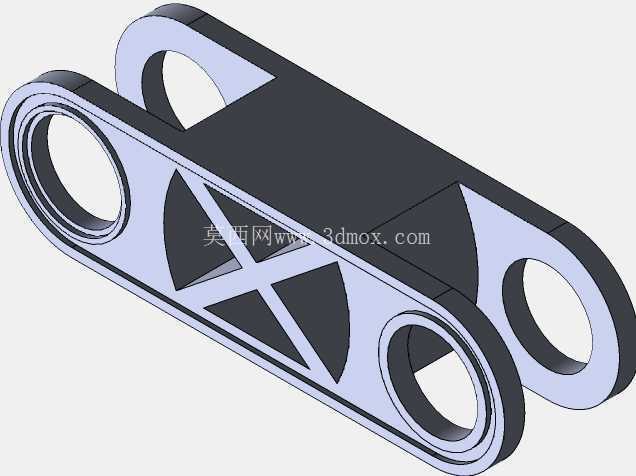

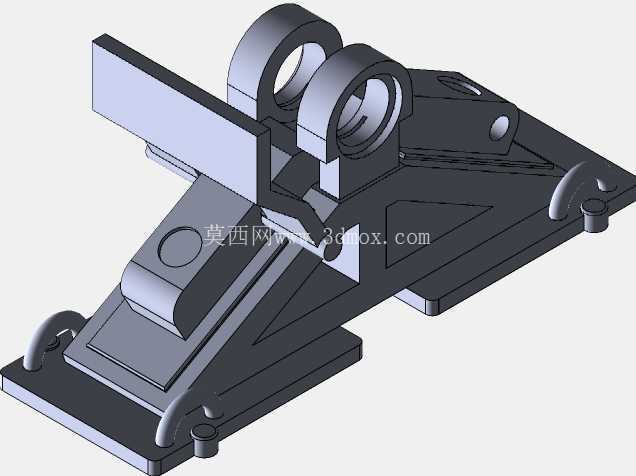

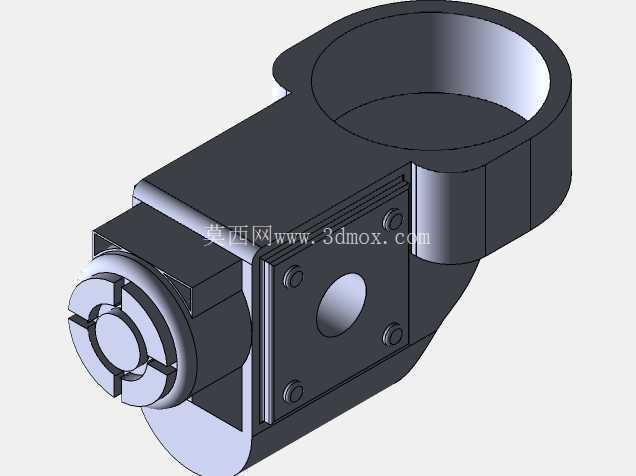

　　行走机构的设计参考了仿生双足的关节排布，每条腿设置髋关节、膝关节、踝关节三个转动自由度，髋关节负责大腿部分的前后摆动与侧方调平，膝关节负责小腿部分的屈伸动作，踝关节负责足部的姿态微调，保证足部在接触不平整地面时可以完全贴合支撑面，足部采用宽幅平板式支撑结构，底部预留防滑齿安装槽，增大与地面的接触摩擦力，降低接地比压，避免在松软土质、碎石路面出现下陷打滑的问题。关节位置全部采用镂空式桁架结构设计，在保证结构强度满足发射后坐力承载要求的前提下，尽可能降低腿部结构的自重，减少行走过程中的驱动负载，所有铰接位置都预留了轴承安装位与驱动元件的安装空间，可适配伺服舵机、液压驱动缸等不同类型的驱动元件，根据实际载荷需求灵活调整驱动方案。

　　从安装边界来看，整机在站立姿态下的高度适配常规室内空间通行需求，宽度小于常规门洞通行宽度，可顺利通过建筑标准门廊进入室内作战区域，足部展开后的支撑跨距满足发射时的稳定性要求，发射箱的安装接口采用标准化快拆设计，可根据任务需求更换不同类型的发射模块，也可换装侦察模块、干扰模块实现多任务拓展。设计过程中重点校核了发射状态下的整机稳定性，当单侧发射箱齐射时，核心舱的铰接结构可将后坐力传导至双足支撑面，配合踝关节的姿态调整抵消后坐力矩，避免出现侧翻问题，行走过程中重心始终落在双足支撑多边形范围内，步幅、步高参数可根据地形情况调整，最大越障高度可覆盖常规成年人能够跨越的障碍高度，适配绝大多数野外、城市的复杂地形场景。结构上所有受力部件都采用等强度设计，在应力集中的关节铰接位置做了圆角过渡与加强筋布置，避免长期行走、发射冲击下出现结构疲劳断裂，外露的管线全部沿结构表面的走线槽布置，外部设置防护盖板，避免行进过程中被碎石、杂物剐蹭损坏，发射箱与核心舱的连接位置设置定位销与锁紧机构，发射过程中不会出现窜动偏移，保证射击精度。
