乘用车配套辐条式轮毂橡胶轮胎总成

　　在乘用车底盘行走系统的设计迭代中，车轮总成是直接关联行驶平顺性、操控稳定性与通过性的核心部件，本次呈现的辐条式轮毂配橡胶轮胎结构，覆盖了民用代步车辆、低速场地作业车辆的常规行走需求，在日常城市通勤、非铺装路面短途通行、场地内转运设备移动等场景下都能适配。从实际使用的功能特性来看，该总成的橡胶胎体采用了常规民用轮胎的胎纹排布设计，胎面的纵向排水沟槽与横向防滑纹路组合，能够在湿滑路面行驶时快速破除胎面与地面之间的水膜，降低雨天行驶的侧滑风险，胎侧的橡胶厚度经过匹配调校，既能够缓冲路面颠簸带来的小幅冲击，也能避免日常路肩剐蹭造成的胎体破损。

　　轮毂部分采用七辐条镂空结构设计，这种结构并非单纯追求外观效果，在工程设计层面，辐条的等角度圆周排布能够让车辆行驶过程中轮毂承受的径向载荷均匀分散到每根辐条上，避免局部应力集中导致的轮毂变形，同时镂空结构能够有效降低轮毂自身的转动惯量，在车辆加速、制动过程中减少动力损耗，也能为刹车系统留出足够的散热空间，避免长时间制动后刹车盘热量积聚影响制动效能。在设计思路的落地过程中，首先要明确轮胎与轮毂的安装配合边界，胎圈与轮毂轮辋的配合尺寸需要严格匹配过盈量标准，过盈量过小会导致车辆行驶过程中轮胎脱圈，过盈量过大则会提升装配难度，甚至在压装过程中造成胎圈钢丝断裂。

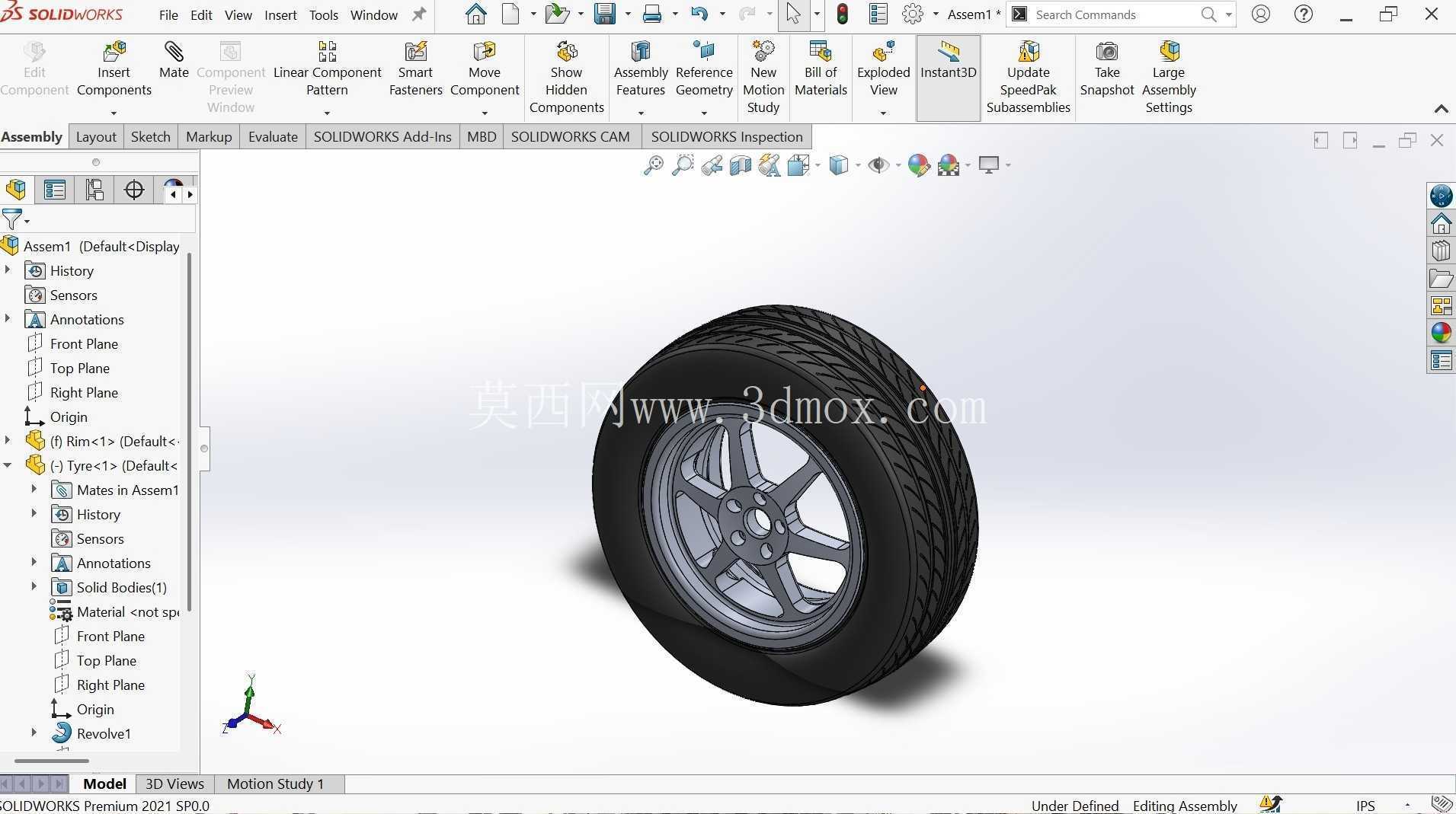

　　轮毂中心的定位孔尺寸需要匹配对应车型的半轴法兰定位凸台，保证车轮安装后的同轴度，避免高速行驶时出现车轮抖动的问题；轮毂上的螺栓孔分布圆直径需要严格对应车辆法兰盘的螺栓位置，孔位的公差控制在±0.1mm范围内，保证安装时螺栓能够顺利穿入，同时受力均匀。从外形尺寸的适配边界来看，该款车轮总成的胎面宽度、扁平比参数适配A0级到A级乘用车的常规配置，轮辋直径匹配市面上主流的15-17寸家用车型号，安装时需要注意轮拱内部的预留空间，在转向极限位置下，轮胎与轮拱内衬、悬挂摆臂之间需要保留至少10mm的安全间隙，避免转向过程中出现运动干涉。在实际建模过程中，胎面的花纹建模采用了阵列结合曲面投影的方式，先绘制单节胎纹的截面轮廓，沿着胎面的圆周曲面进行投影切除，再按照节距进行圆周阵列，保证胎纹的排布均匀一致；轮毂的辐条部分采用放样凸台的方式构建，先绘制辐条靠近轮心一侧的截面与靠近轮辋一侧的截面，通过放样生成单根辐条的基础实体后进行圆周阵列，再对辐条与轮辋、轮心的连接位置做圆角过渡处理，降低应力集中系数。

　　在实际的设备选型应用中，该结构不仅可以用于常规民用车辆的改装、维修替换参考，也可以作为低速观光车、厂区内转运平板车的行走部件设计参考，针对不同的载荷需求，可以通过调整胎体的橡胶硬度、辐条的壁厚来适配不同的额定载荷，当用于重载场景时，可以适当增加辐条的壁厚，提升轮毂的径向承载能力，同时调整胎面的橡胶配方，提升胎面的耐磨性能；当用于高速行驶场景时，可以适当降低胎侧的橡胶厚度，提升轮胎的侧向支撑能力，优化操控响应速度。需要注意的是，在进行整车匹配时，车轮的动平衡参数需要严格控制，轮毂与轮胎装配完成后需要在动平衡机上进行校准，在轮辋的对应位置添加平衡块，保证车轮在高速旋转时的离心力处于平衡状态，避免行驶过程中出现方向盘抖动、轴承异常磨损的问题。
