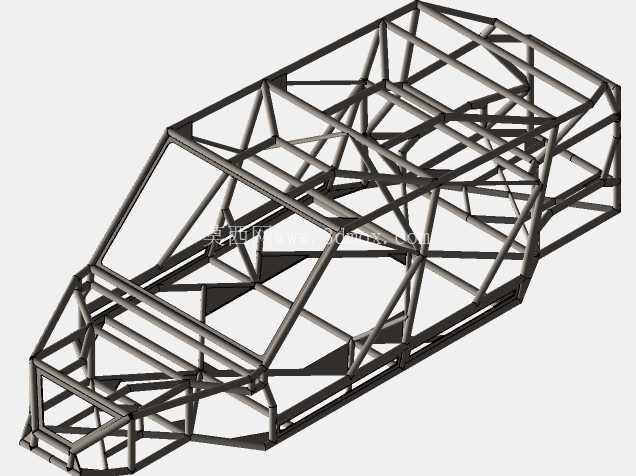

钢管式越野巴吉车车架结构设计

　　这套钢管桁架式车架结构，是专为越野巴吉车型开发的承载主体，核心适配沙漠穿越、非铺装路面竞速、户外越野作业等高强度使用场景，区别于普通乘用车的承载式车身结构，该设计完全依托空间钢管桁架完成所有载荷传递，没有额外的冲压车身承载件，能够在极端颠簸、飞跳落地、侧向冲击等恶劣工况下保持结构完整性。从实际用途来看，这类车架是巴吉车的核心安装基体，前端预留的空间可直接适配动力总成安装位，能够兼容大排量自然吸气发动机与四驱传动系统的布置，中部乘员舱区域的桁架结构同步集成了防滚架功能，不需要额外加装独立防滚装置就能满足越野赛事的安全防护要求，后部桁架预留了悬架安装硬点、油箱固定位以及备胎安装接口，所有安装边界都按照越野改装的通用标准做了位置预留，不需要二次大规模切割修改就能完成周边总成的装配。在功能特性层面，整个桁架采用等直径薄壁钢管焊接成型，通过三角形空间结构实现载荷的多路径传递，当车辆受到正面撞击时，前部的斜向钢管会通过逐级溃缩吸收冲击能量，避免冲击力直接传递到乘员舱；侧向受力时，车门位置的交叉钢管能够抵抗侧向挤压，防止舱体变形；飞跳落地时，底部的纵向主纵梁配合横向连接管，能够将悬架传递的冲击均匀分散到整个车架，避免局部应力集中导致的焊缝开裂。设计思路上完全围绕轻量化与高刚度的平衡展开，没有采用传统越野车的厚重槽钢或者冲压钢板做车架主体，而是通过钢管的空间排布实现结构效率最大化，每一根钢管的走向都沿着载荷传递路径布置，不存在无受力的冗余结构件，在乘员舱的关键受力节点，都做了双管叠加或者加强片焊接的处理，对应安全带安装点、座椅固定点、悬架摇臂安装点这些高载荷位置，都额外增加了局部加强结构，避免长期交变载荷下出现疲劳失效。

　　从安装边界来看，车架前部的宽度按照常规越野转向机的安装尺寸做了预留，左右纵梁的间距能够兼容不同型号的差速器与半轴布置，乘员舱的内部宽度满足双座椅并排安装的空间要求，座椅安装位的孔位按照通用赛车座椅的安装孔距做了定位，不需要重新打孔就能直接固定；车架后部的悬架安装点位置，预留了足够的减震器行程空间，匹配长行程越野减震器的安装角度，不会出现减震器压缩到极限时与车架干涉的问题；整个车架的离地间隙按照巴吉车的越野通过性要求设计，底部的横向钢管都做了向上的弧度处理，避免越野时托底撞击损坏主结构。

　　实际工程验证层面，这类桁架结构的刚度重量比要比传统梯形车架高出40%以上，同等刚度下重量能够降低三分之一左右，非常适合对重量敏感的越野竞速场景，所有钢管的连接节点都采用相贯线切割后满焊处理，焊缝位置都做了应力释放的工艺考虑，避免焊接应力集中导致的使用过程中开裂，车架的整体外形尺寸适配常规巴吉车的外壳覆盖件安装，外部的钢管节点都预留了覆盖件固定的小支架焊接位，后期加装玻璃钢或者铝合金外壳时不需要在主结构管上额外打孔，避免破坏主结构的强度。

　　在实际装配逻辑上，这套车架可以作为独立的总成先完成焊接加工，再依次将动力系统、传动系统、悬架系统、转向系统、制动系统、内饰安全部件逐一安装到对应的硬点位置，所有安装位的空间都提前做了干涉校核，比如发动机油底壳与底部横梁的间隙、转向拉杆跳动时与周边钢管的间隙、传动轴转动时与车架的安全距离都做了预留，不会出现装配后运动干涉的问题。针对越野场景常见的泥水侵蚀问题，钢管结构全部采用无缝钢管制作，焊接完成后可以通过内部灌防锈蜡、外部喷塑的工艺做防腐处理，相比冲压车身的空腔结构，桁架结构的所有位置都裸露在外，日常检查维护时能够直接观察到所有焊缝和钢管的状态，出现轻微变形或者损伤时可以直接切割更换对应段的钢管，维修成本远低于整体冲压的承载式车身。
