车用进气过滤装置带壳体结构设计

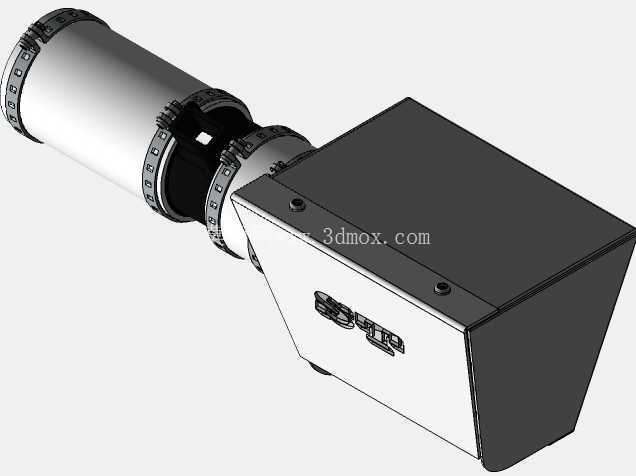

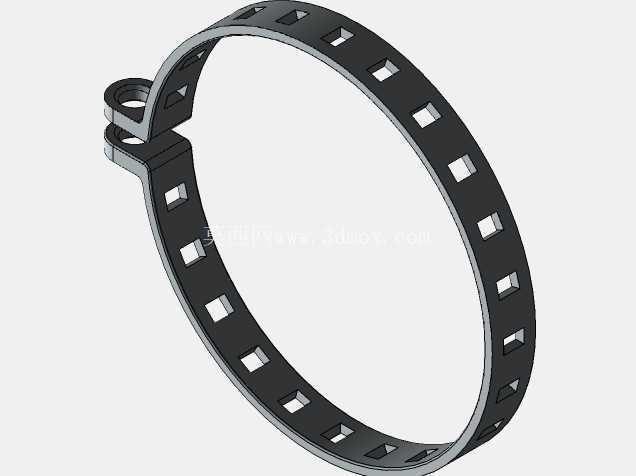

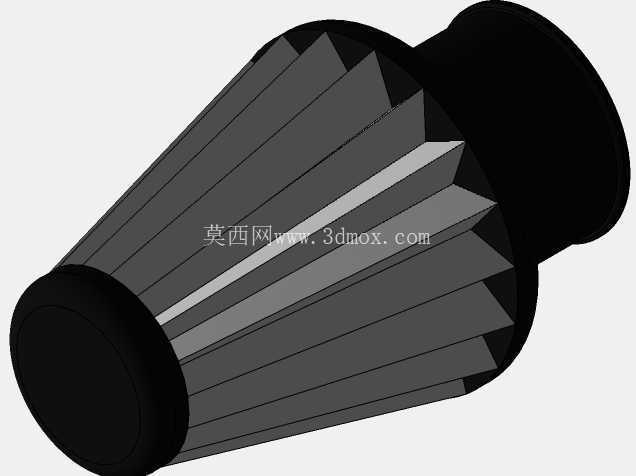

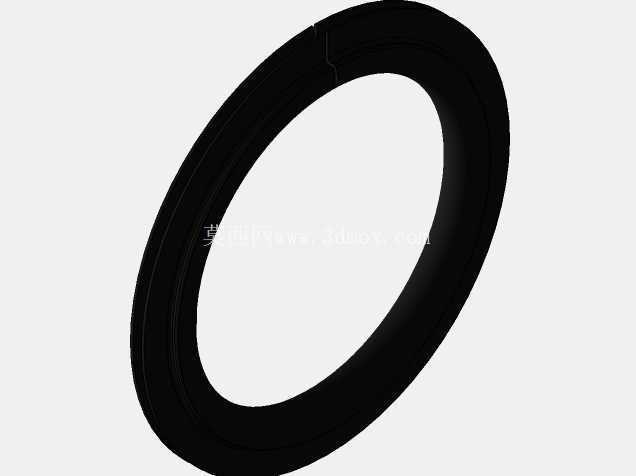

　　这套过滤装置主要面向内燃动力设备的进气预处理场景，常见于商用车辆、小型工程动力机组、固定式柴油发电设备的进气端配套，核心作用是拦截进气气流中携带的沙尘、悬浮颗粒物、絮状杂物，避免硬质颗粒进入气缸壁与活塞配合面造成磨粒磨损，从源头降低动力单元的早期磨损风险，延长机油更换周期与核心运动件的使用寿命。从结构拆分来看，整套装置分为滤芯容纳腔与进气导流箱体两个核心段，中间通过快拆式卡箍结构实现连接，卡箍周向布置的锁紧凸点可以保证对接面的均匀压紧，配合对接端面的密封胶圈，能在负压进气工况下避免未经过滤的空气从接缝处短路进入下游，同时这种卡箍结构不需要额外的专用工装，日常维护更换滤芯时，徒手松开卡箍即可分离两段壳体，抽出内部滤芯完成更换，大幅降低运维操作的门槛。

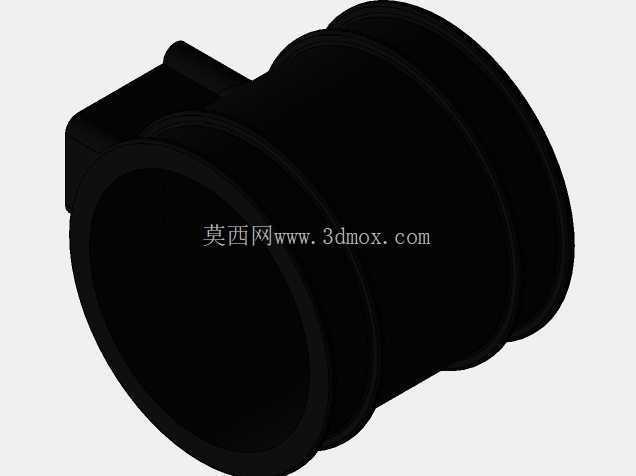

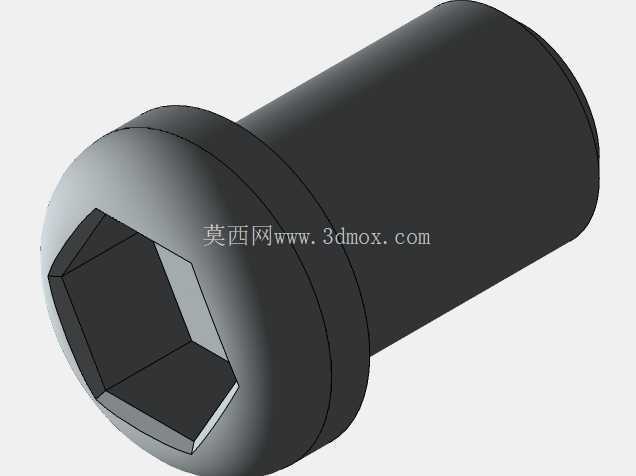

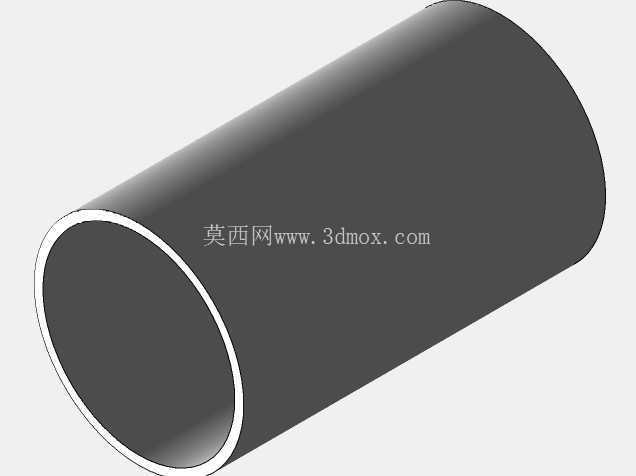

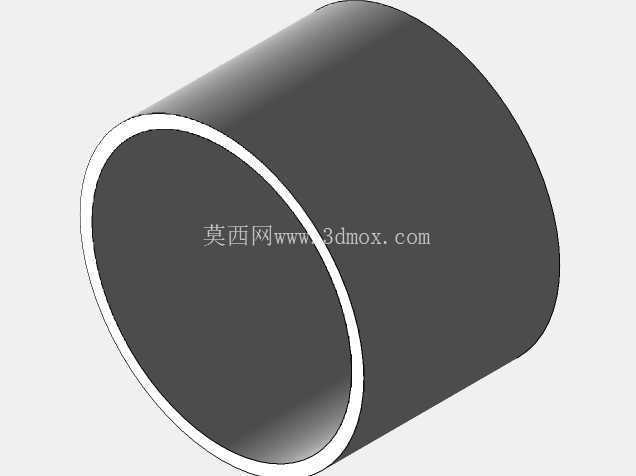

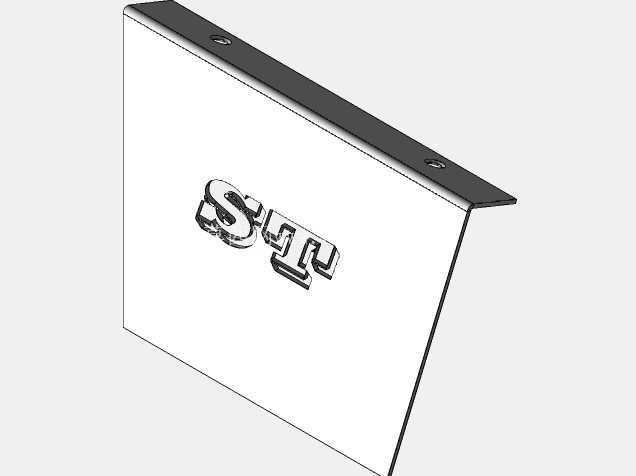

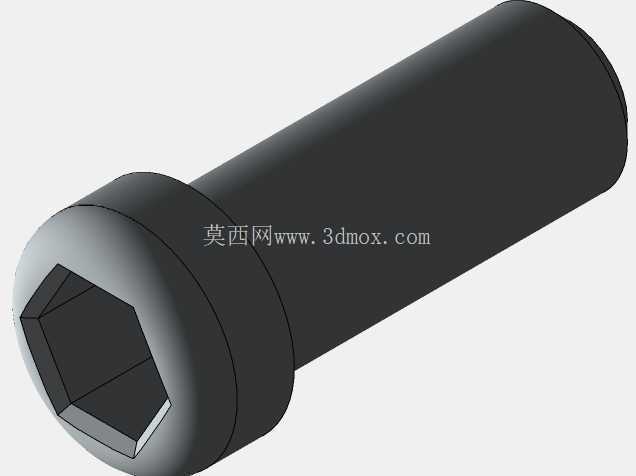

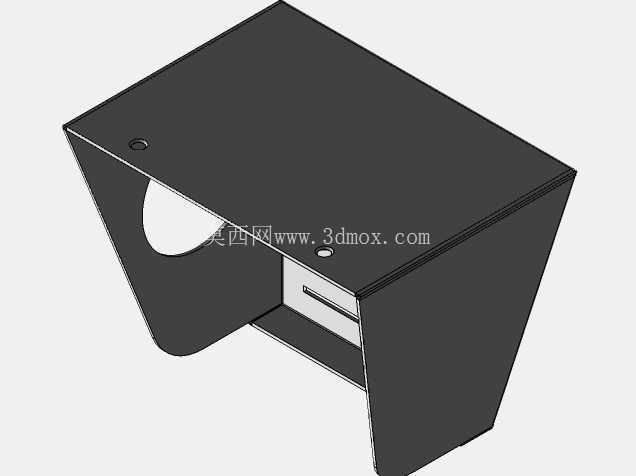

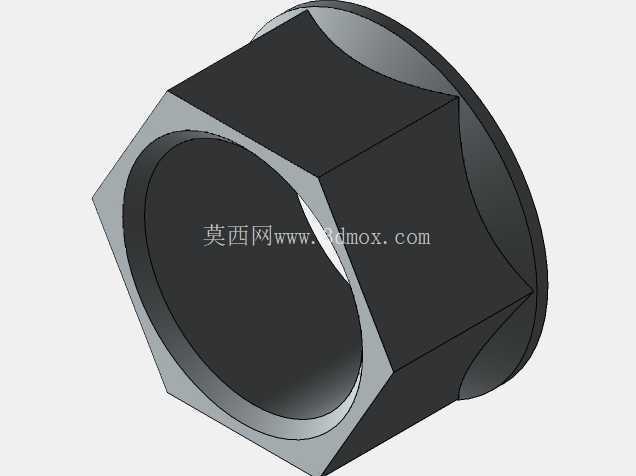

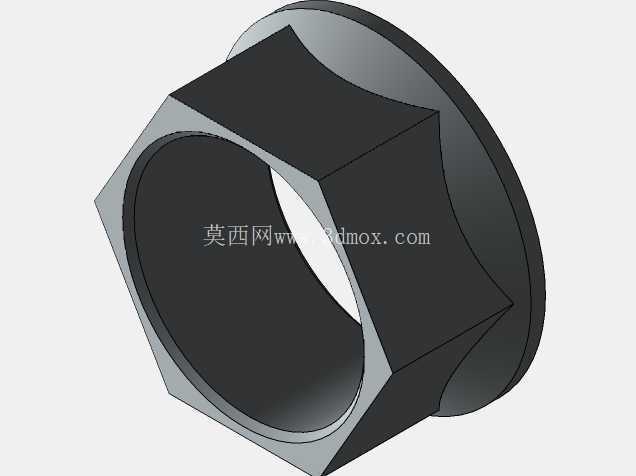

　　进气导流箱体采用近似方形的冲压焊接结构，侧面预留的安装凸台带有预制安装孔，可以直接通过螺栓固定在动力舱的安装支架上，箱体的进出气端采用错位布置，进气气流进入箱体后会先经过扩容减速段，大粒径的沙尘会在重力作用下沉降到箱体底部的集尘槽，不会直接冲击滤芯表面造成局部堵塞，这种预沉降设计能有效提升滤芯的容尘量，延长滤芯的维护间隔。滤芯容纳腔采用圆筒式结构，外壁的加强筋沿周向均匀布置，既可以提升壳体在负压工况下的结构刚度，避免高流量进气时壳体被吸瘪变形，也能在安装时起到导向定位的作用，方便操作人员快速对准安装位。在安装边界设计上，整套装置的外接管路接口采用标准的工业软管对接尺寸，接口处的凸环结构可以保证软管套接后不会在负压作用下脱落，不需要额外定制异型连接管路，适配市面上多数同流量等级的进气橡胶软管，降低配套选型的适配成本。壳体表面的安装支脚采用对称布置，允许根据动力舱的实际布局选择水平或者侧向安装，支脚的安装孔预留了一定的调节余量，可以抵消安装支架的加工公差，避免装配时出现强制对位造成的壳体应力集中。

　　从设计逻辑上看，这套结构没有采用复杂的异形曲面，所有冲压件都采用常规的钣金折弯、焊接工艺即可加工，不需要定制复杂的成型模具，适合小批量配套生产场景，同时壳体的壁厚选择兼顾了结构强度与轻量化要求，在满足15kPa负压下无明显形变的前提下，尽可能降低整体自重，减少动力舱的安装负载。在实际工况适配中，这套装置的流量匹配覆盖2.0L到4.0L排量的内燃动力单元，滤芯的过滤精度满足通用动力设备的进气要求，对于多尘环境下作业的设备，还可以通过在进气端额外加装粗滤网的方式进一步提升预过滤效果，不需要改动主体安装结构。

　　对接卡箍的锁紧力经过匹配，既可以保证密封面的压紧力足够，也不会因为锁紧力过大造成壳体对接边的变形，日常维护时即使反复拆装卡箍，也不会出现密封失效的问题。箱体底部的集尘槽可以在日常维护时通过预留的排污口清理沉积的沙尘，不需要拆开整套装置就能完成粗尘清理，进一步降低日常维护的工作量。整套结构的所有棱角都做了倒钝处理，避免安装维护过程中划伤操作人员，外露的金属表面都做了喷塑防腐处理，可以适应动力舱内的高温、油污环境，长期使用不会出现锈蚀掉漆的问题。
