金属冲压式平板合页连接结构设计

　　日常做设备结构设计时，这类平板式冲压铰链是很常用的转动连接部件，很多场景下不需要采购重型铸钢合页，这种薄钢板冲压成型的结构完全能满足使用需求，成本还能压到很低。先从实际应用场景说，这类铰链最常见的是用在低压电气柜的门板连接、小型设备的检修盖板、仪器仪表的防护外罩开合部位，还有一些轻量化的钣金箱体、民用设施的薄型门体上，只要开合频次不算极端高、单扇门的载荷在十公斤以内，用这种结构完全可靠，比那种厚型的铸造合页省空间，安装也更方便。

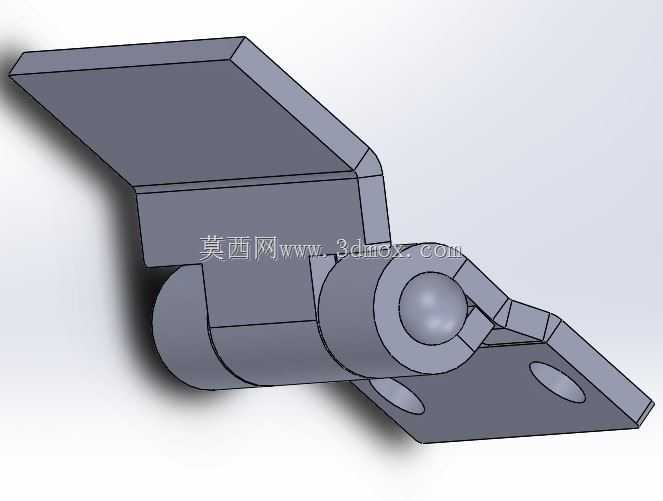

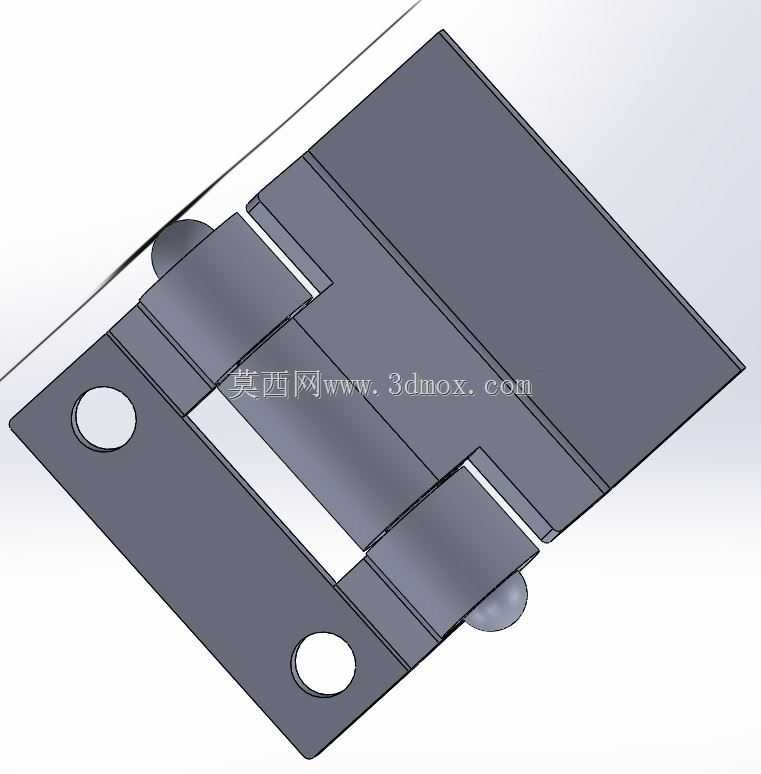

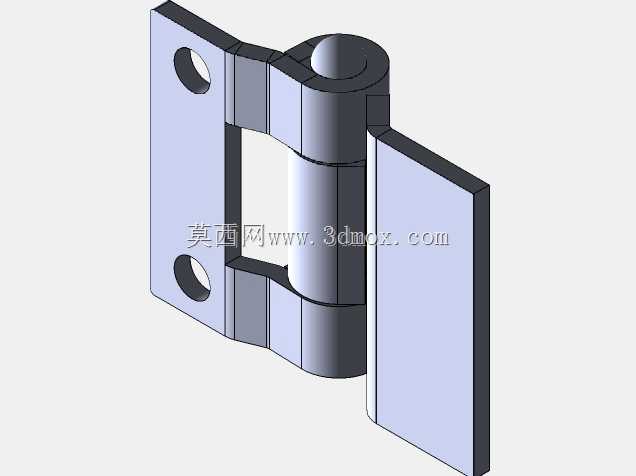

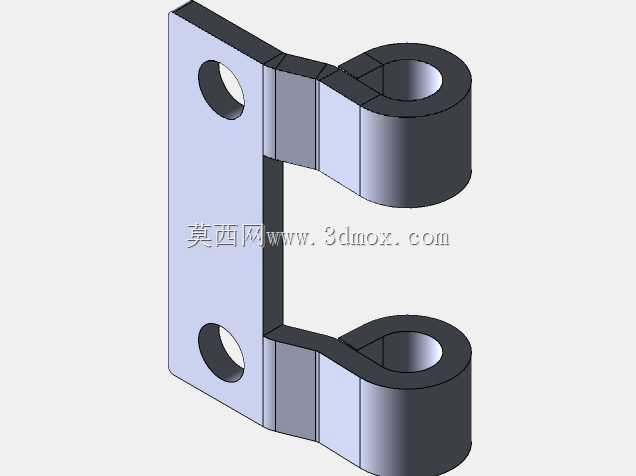

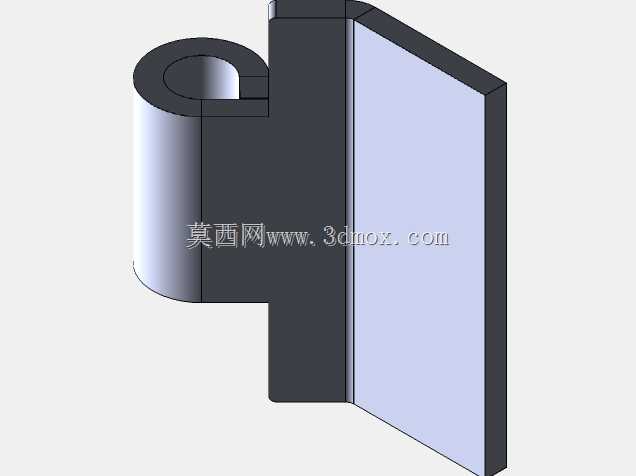

　　从结构功能上看，这个铰链采用双页片对称设计，两个页片上都预留了圆形的安装通孔，孔位做了统一的中心距设计，安装时可以直接用螺栓或者抽芯铆钉固定在门框和门板上，不需要额外做沉孔加工，因为页片本身厚度不大，螺栓头突出的高度也在可控范围内，不会干涉门体的开合角度。中间的卷边转轴部分是一体冲压卷圆成型的，没有额外的销轴衬套，靠钢板自身卷合形成转动副，转动阻尼完全来自卷边的抱紧力，装配的时候可以根据需要的开合手感调整卷圆的松紧度，不需要额外加阻尼垫片，结构非常简洁，零件数量只有两个冲压页片，没有多余的紧固件，装配效率很高。

　　设计这类铰链的时候，首先要考虑的是安装边界的适配性，页片的宽度和长度要匹配被连接件的安装面宽度，比如用在20mm宽的钣金框边上，页片的宽度就不能超过这个尺寸，不然会突出边框影响外观。安装孔的中心距要和常用的钣金安装孔位匹配，比如两个孔的中心距设为32mm，刚好适配通用的机柜安装孔模数，不用重新打孔定位。转轴的卷圆直径要根据页片厚度来选，一般1.5mm厚的冷轧钢板，卷圆内径选3mm或者4mm就足够，穿入对应直径的销轴或者直接靠卷边自身咬合，就能保证转动时不会出现松脱。还要考虑开合角度的限制，这种平板铰链当两个页片完全展平的时候，刚好和安装面齐平，最大开合角度可以做到180度，不会因为页片干涉导致门体打不开，在一些需要完全敞开检修口的场景下非常实用。

　　做三维建模的时候，要特别注意卷边部分的成型工艺性，冲压卷圆的时候不能出现钢板开裂的情况，所以卷圆的内半径不能小于钢板的厚度，建模时要给卷边处预留合理的圆角，不能做成直角折弯，不然实际生产的时候会出现应力集中，用久了卷边位置容易断裂。页片上的安装孔要做去毛刺处理的结构预留，建模时孔边缘可以做微小的倒角，避免安装的时候划手，也能让螺栓更顺利穿入。另外两个页片的配合间隙要留0.1mm到0.2mm的装配公差，不能完全零间隙配合，不然做表面处理比如喷塑、镀锌之后，涂层厚度会导致两个页片卡滞，转不动。

　　实际选型的时候，要根据被连接件的重量选对应的页片厚度，比如连接1mm厚的钣金门板，页片选1.2mm厚的冷轧板就足够，如果是连接稍重的铝板或者塑料门板，可以选1.5mm或者2mm厚的板材，不需要盲目选厚料，不然会增加成本，也会让安装面突出太多。这种铰链的失效形式大多是卷边位置因为反复开合出现磨损，导致页片松旷，所以在设计的时候如果是用在开合频次高的场景，可以在卷边位置加一个薄的尼龙衬套，建模的时候预留衬套的安装空间，就能大幅提升使用寿命，不用改变整体的安装尺寸，替换性很强。

　　很多新手设计师做钣金结构的时候，容易忽略铰链的安装沉台设计，直接把铰链装在钣金表面，导致门体和门框之间出现很大的缝隙，其实用这种平板铰链的时候，可以在门板和门框的对应位置压一个和页片厚度一致的沉台，把铰链页片嵌进去，安装之后整个表面是齐平的，既美观又能减少缝隙，提升防护等级，这时候建模就要精准计算沉台的深度和尺寸，保证铰链装进去之后不会高出表面，也不会因为沉台太深导致页片陷进去影响转动。另外还要注意转轴的位置要和门体的转动轴线重合，不能出现偏移，不然门体开合的时候会和门框摩擦，这也是三维建模时需要反复核对的安装基准，两个页片的转轴中心必须在同一条直线上，孔位的同轴度公差要控制在0.1mm以内，装配之后转动才会顺畅，没有卡顿感。
