喷气发动机燃烧室结构三维数模

在航空动力与燃气轮机领域，燃烧室是整台动力装置的核心能量转换区段，承担着将高压来流与燃料充分掺混、稳定燃烧，将化学能转化为高温燃气热能的关键作用，其结构设计直接决定整机的燃烧效率、出口温度场均匀性与运行稳定性。这套三维数模完整还原了喷气发动机燃烧室的主体轮廓，从进气掺混段到火焰筒主燃区，再到衔接涡轮的出口喷段，各段的衔接过渡、壁面开孔布局都做了具象化呈现，可作为结构认知、概念装配的基础参考。

从实际工程应用场景来看，这类简化结构的燃烧室数模，多用于航空发动机原理教学中的结构拆解演示，能让初学者快速建立从压气机出口到涡轮进口之间的流道空间概念，理解压缩空气进入燃烧室后，如何通过进气槽分流形成主燃区的回流稳焰结构，避免高速气流直接吹灭火焰；同时也可作为燃气轮机概念设计阶段的布局参考，帮助设计人员快速梳理燃烧室与周边压气机、涡轮转子的安装边界，核对轴向尺寸链的匹配关系，避免后续详细设计阶段出现部件干涉问题。

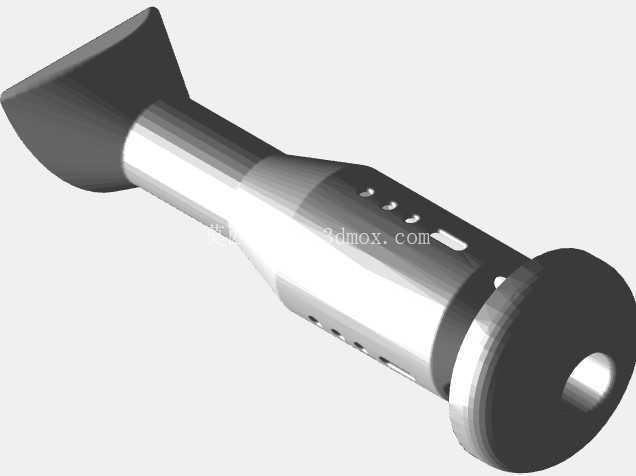

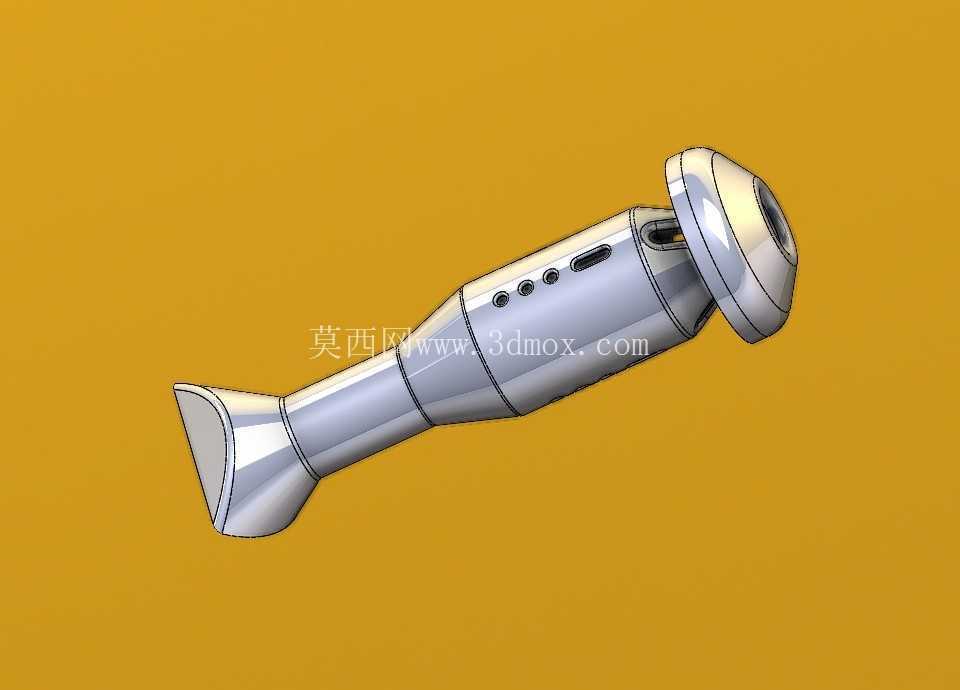

数模呈现的燃烧室采用单筒式结构布局，整体为回转体加尾部收敛喷口的形态，头部设置有衔接上游压气机机匣的安装法兰边，法兰端面上预留了周向均布的连接孔位，可与上游机匣通过螺栓实现轴向压紧密封，安装时需保证法兰端面的平面度公差，避免高压气体从结合面泄漏影响整机压比。筒身沿轴向依次布置了多组不同孔径的进气开孔，靠前的大尺寸开孔对应主燃区的一次进气通道，负责引入占总进气量20%-30%的空气与燃料混合形成可燃混合气，靠后的多排小尺寸开孔为二次掺混进气孔，引入剩余空气与高温燃烧产物掺混，将出口燃气温度调整到涡轮叶片可承受的范围，同时优化出口温度场的分布均匀度，避免局部高温烧蚀涡轮叶片。

设计思路上，这套数模没有做复杂的冷却孔、火焰筒浮环、燃油喷嘴细节结构，而是保留了燃烧室最核心的流道轮廓与外部安装接口，重点突出了各功能段的轴向长度比例与直径变化规律：从头部法兰开始，筒身先略微扩张形成主燃区的大容积空间，为火焰稳定停留提供足够的驻留长度，之后沿轴向缓慢收敛，到尾部快速收窄形成喷口段，将高温燃气加速后导向下游涡轮导叶。这种简化处理的方式，既保留了燃烧室的核心结构特征，又降低了模型的复杂度，适合用于CAD装配练习、渲染可视化项目，不需要额外做大量的几何简化就能直接导入场景使用。

从安装边界来看，数模的头部法兰外径、筒身最大直径、尾部喷口直径都做了符合常规小推力喷气发动机的比例设定，轴向总长度与直径的比值控制在合理区间，在做整机概念装配时，可直接匹配同比例的压气机转子、涡轮转子、尾喷管模型，不需要做大幅度的比例缩放。筒身外壁的开孔位置也对应了内部主燃区、掺混区的分区位置，在做原理演示时可配合流场示意箭头，清晰展示空气在燃烧室内部的流动路径，帮助理解不同位置进气的功能差异。需要注意的是，这套数模未包含工程化设计所需的壁厚细节、冷却结构、密封结构、燃油安装座等细节，也未经过热应力、燃烧效率的工程计算验证，不能直接用于实际加工生产，仅适用于概念建模、教学演示、装配练习类场景。
