紧凑型双弹出面板收纳机柜结构设计

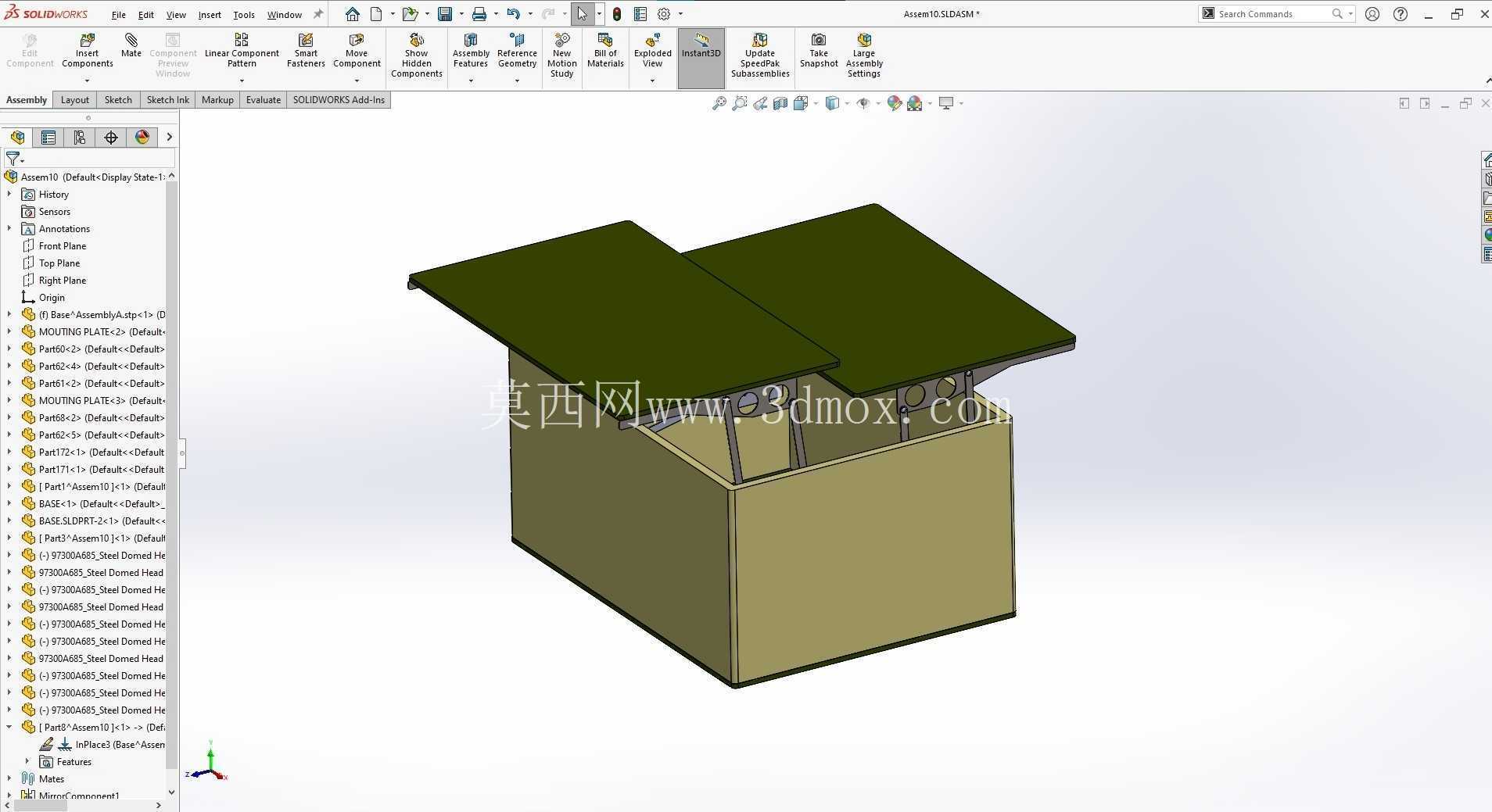

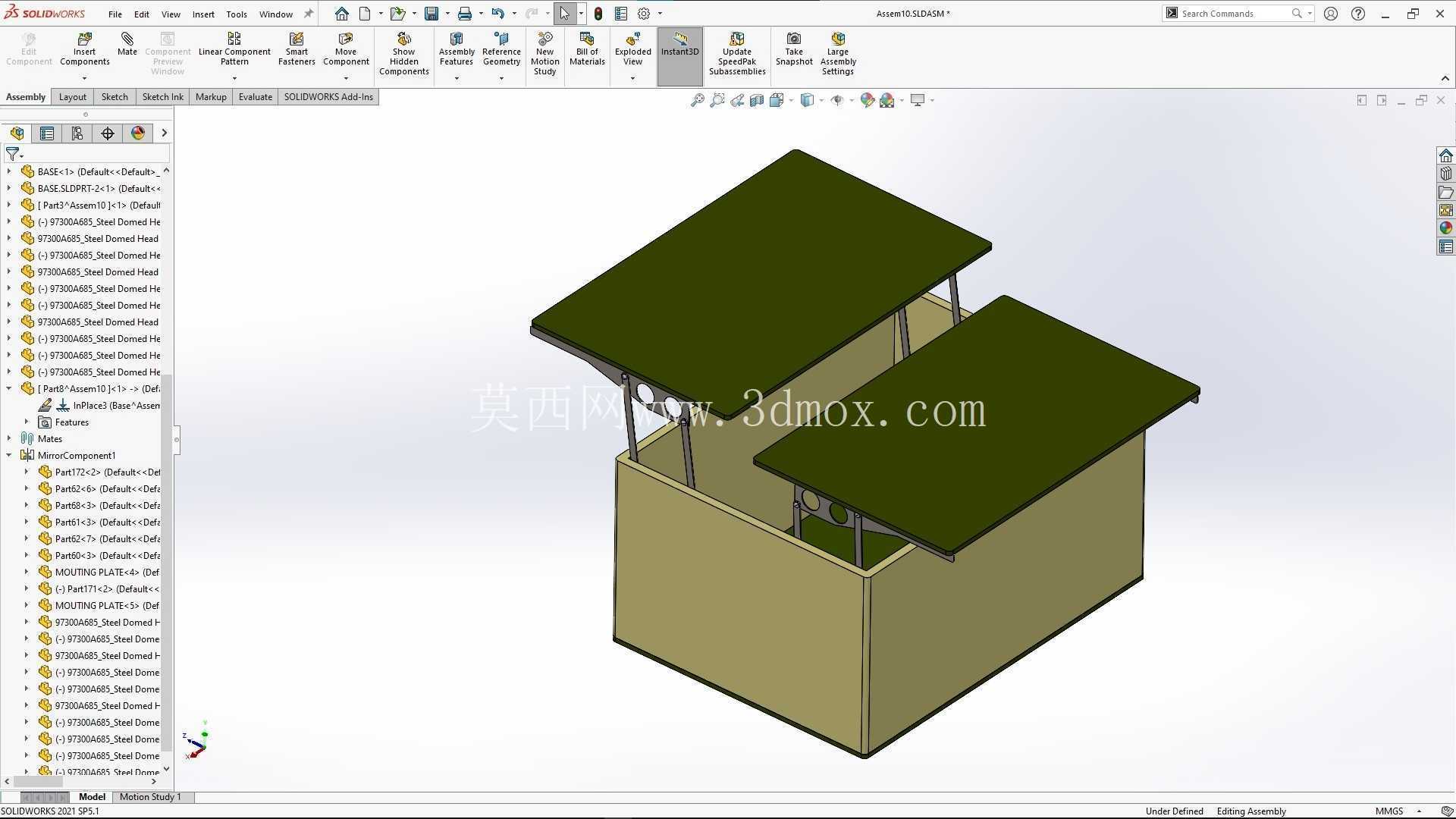

这款双弹出式面板收纳机柜的设计，最初是针对野外作业场景下设备快速部署的痛点展开的——过往户外作业时，操作人员携带的检测、通讯类设备往往需要单独收纳，展开时还要逐一摆放接线，不仅耗时长，零散的部件也容易在颠簸运输中出现磕碰损坏。这套结构的核心逻辑，是把两个独立的操作面板完全整合进箱式主体内部，通过两侧对称布置的联动臂组实现同步抬升，不需要额外的拆装步骤，解锁后就能依靠连杆的运动轨迹自动把面板抬升到适合操作的高度，收起时面板能完全贴合箱体上沿，和箱体形成完整的封闭立方体，没有突出的零部件，完全适配车载、背包携行等多种运输场景。

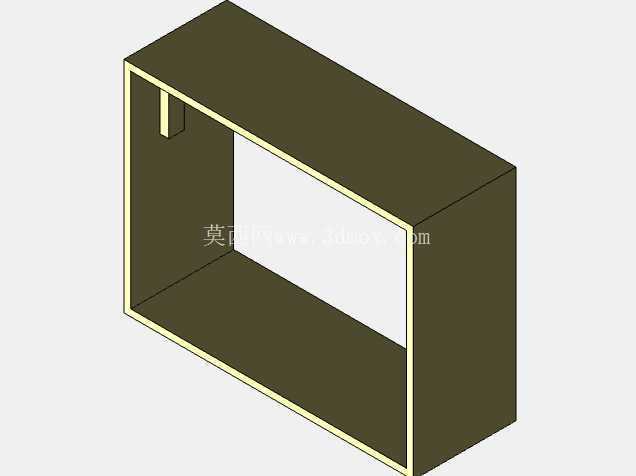

从结构实现来看，两侧的旋转臂和支撑件做了等长同步设计，两个面板的抬升轨迹完全一致，不会出现单侧卡顿或者升降不同步的问题；面板抬升到指定位置后，支撑臂会越过运动死点形成自锁，不需要额外的锁止件就能承受操作时的按压力度，操作人员在面板上放置便携终端、接线操作时不会出现面板下沉或者晃动的情况。箱体内部预留了规整的容纳空间，除了面板本身的收纳位，剩下的空腔可以根据使用场景放置不同的功能模块，比如搭载通讯中继模块时可以作为野外临时通讯节点，搭载检测仪表时可以作为移动检测工作站，搭载储能模块和小型烹饪器具时也能作为露营作业的操作平台，模块化的空间设计不需要改动主体结构就能适配不同的功能需求。

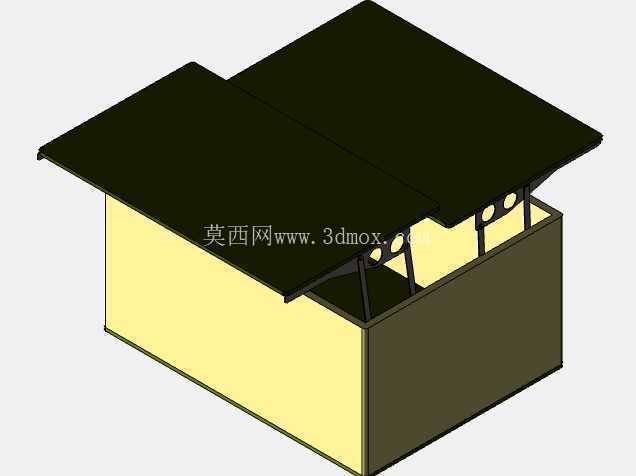

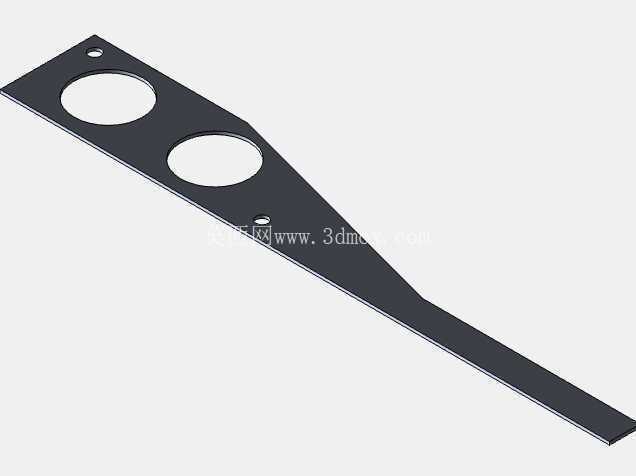

设计过程中特意对面板的支撑结构做了减重优化，支撑臂采用镂空结构在保证结构强度的前提下降低整体重量，箱体的边角都做了圆弧过渡处理，避免携行时磕碰划伤。安装边界上，这套结构的主体是规整的长方体，收起状态下外部没有突出结构，可以直接嵌入到车载设备舱的标准安装位，也可以单独作为便携箱体使用，不需要额外定制外罩；面板展开后，两个面板分别向两侧上方抬升，中间留出的操作空间不会互相干扰，两个操作人员可以同时在两侧面板上进行操作，提升野外作业的效率。

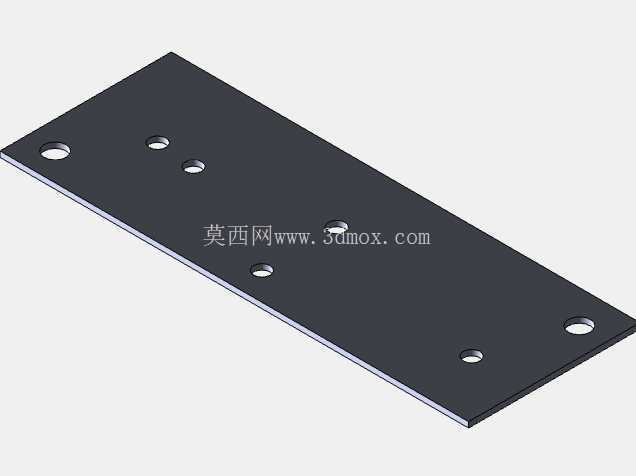

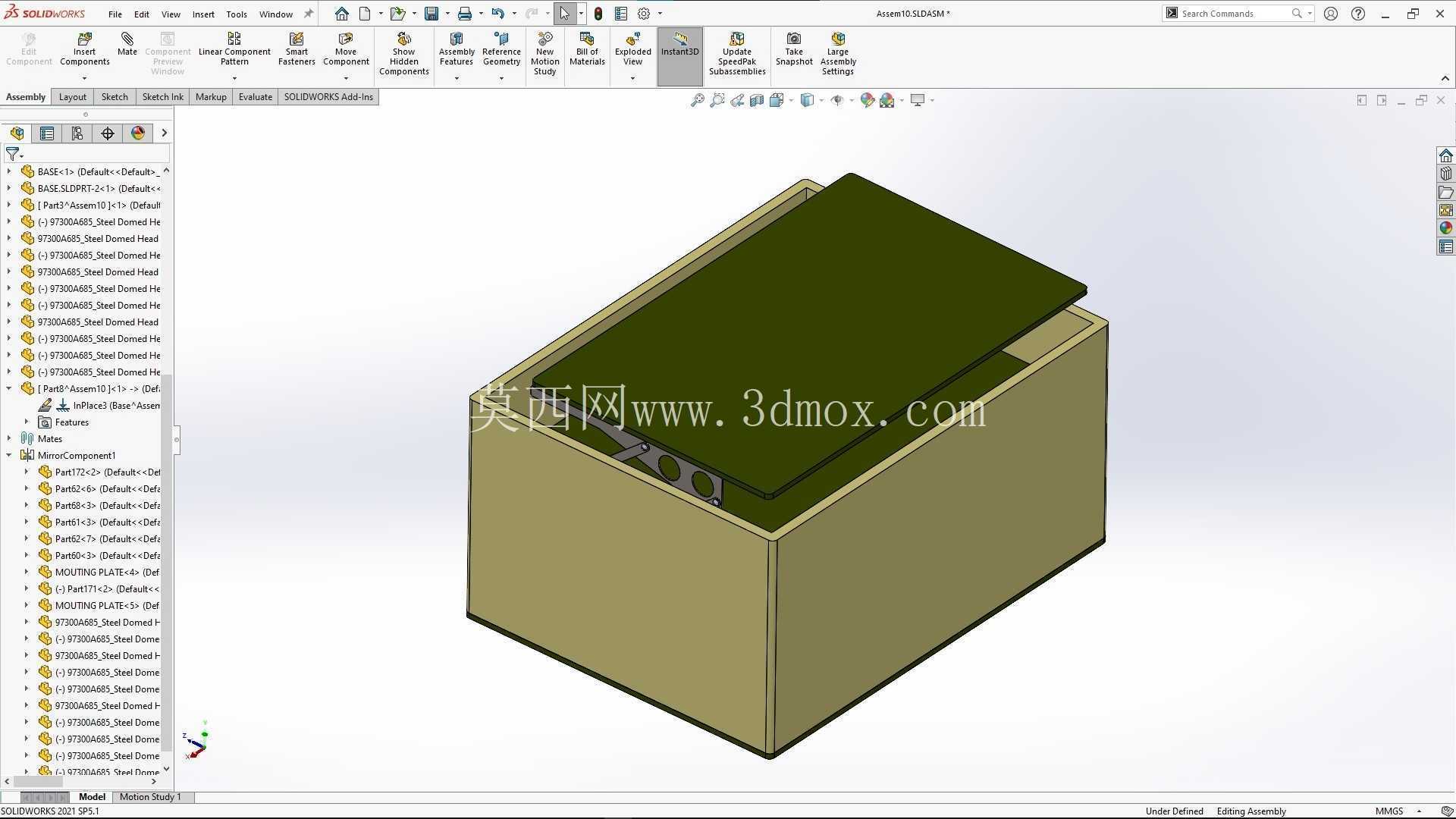

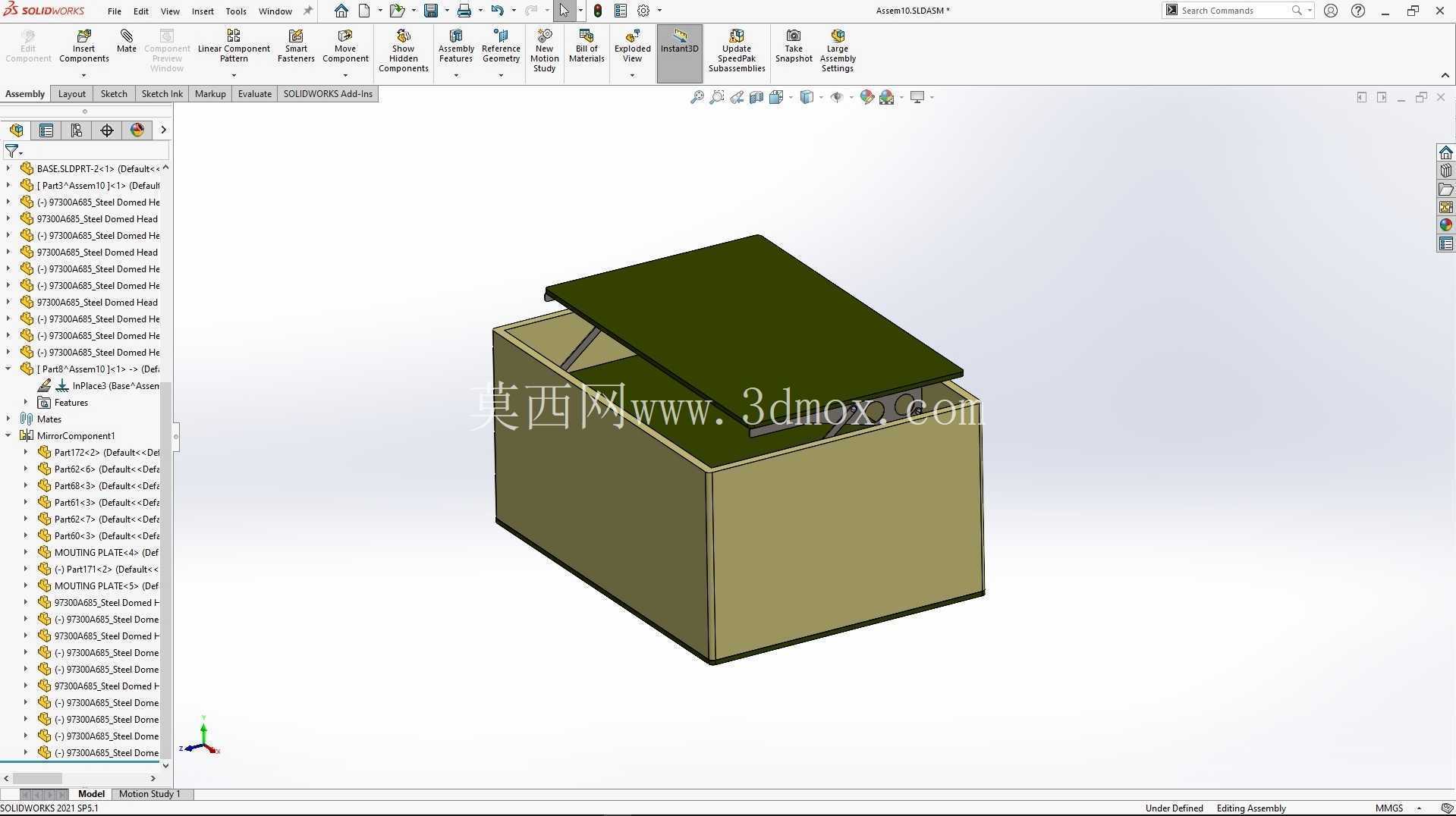

不同于普通的翻盖式箱体，这套双弹出结构的面板抬升后是处于水平状态，和箱体顶面形成两个独立的操作平面，翻盖结构的盖板翻开后是竖直状态，无法作为操作台面使用，这也是这套结构最核心的优势——把收纳盖板直接转化为可用的操作平台，不需要额外携带配套的工作台。在运动轨迹的校核上，建模阶段就反复调整了旋转臂的铰接点位置，确保面板在抬升和收起的过程中不会和箱体侧壁、内部放置的设备发生干涉，收起后面板和箱体上沿的缝隙控制在均匀的小间隙，既能防止灰尘、雨水进入箱体内部，也不会因为间隙过小出现开合卡滞。针对不同的使用场景，这套结构的面板还可以做定制化修改，比如在面板上预留显示屏安装位、按键开孔、接线端口开孔，不需要改动主体的升降连杆结构就能适配不同的功能面板，通用化程度很高，不管是作为无人机野外维修的操作平台，还是作为临时展示的演示台，都能通过更换面板模块快速实现功能切换，不需要重新开发整套箱体结构。
