三臂指尖陀螺结构设计方案

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1155617
  • 三臂指尖陀螺结构设计方案
  • 三臂指尖陀螺结构设计方案
  • 三臂指尖陀螺结构设计方案
  • 三臂指尖陀螺结构设计方案
  • 三臂指尖陀螺结构设计方案

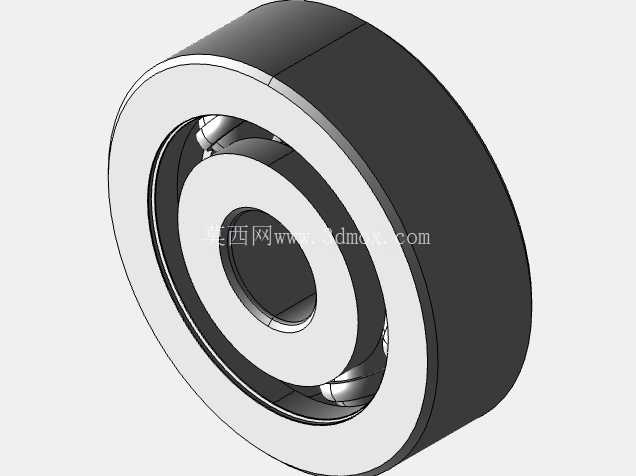

  日常办公间隙的减压需求催生了这类手持旋转玩具的设计迭代,三臂结构的指尖陀螺在旋转稳定性与握持手感之间找到了更优的平衡,相比两臂款式转动惯量分布更均匀,相比多臂款式重量控制更合理,长时间握持不会产生明显的坠手感。设计初期首先要确定中央轴承的安装边界,常规选用的标准微型轴承外径在22mm左右,内径8mm,厚度7mm,中央轴承槽的内径尺寸需要预留0.02-0.05mm的过盈配合量,保证轴承压入后不会在高速旋转时出现松脱打滑的问题,槽体深度要与轴承厚度完全匹配,避免轴承突出或者凹陷影响手指捏合的接触面平整度。

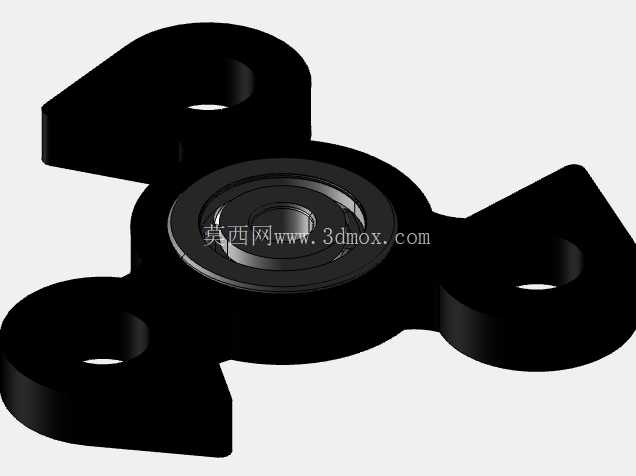

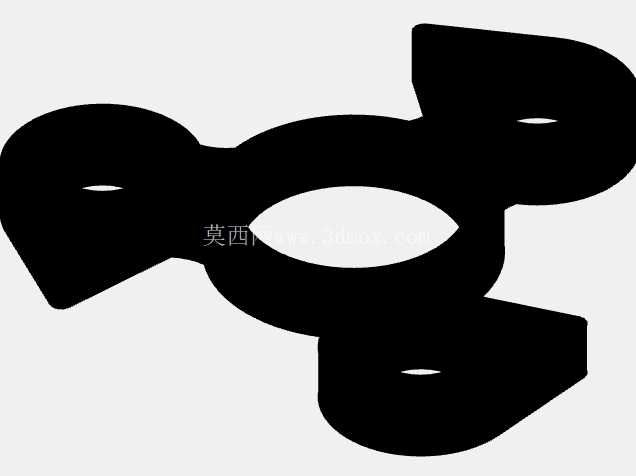

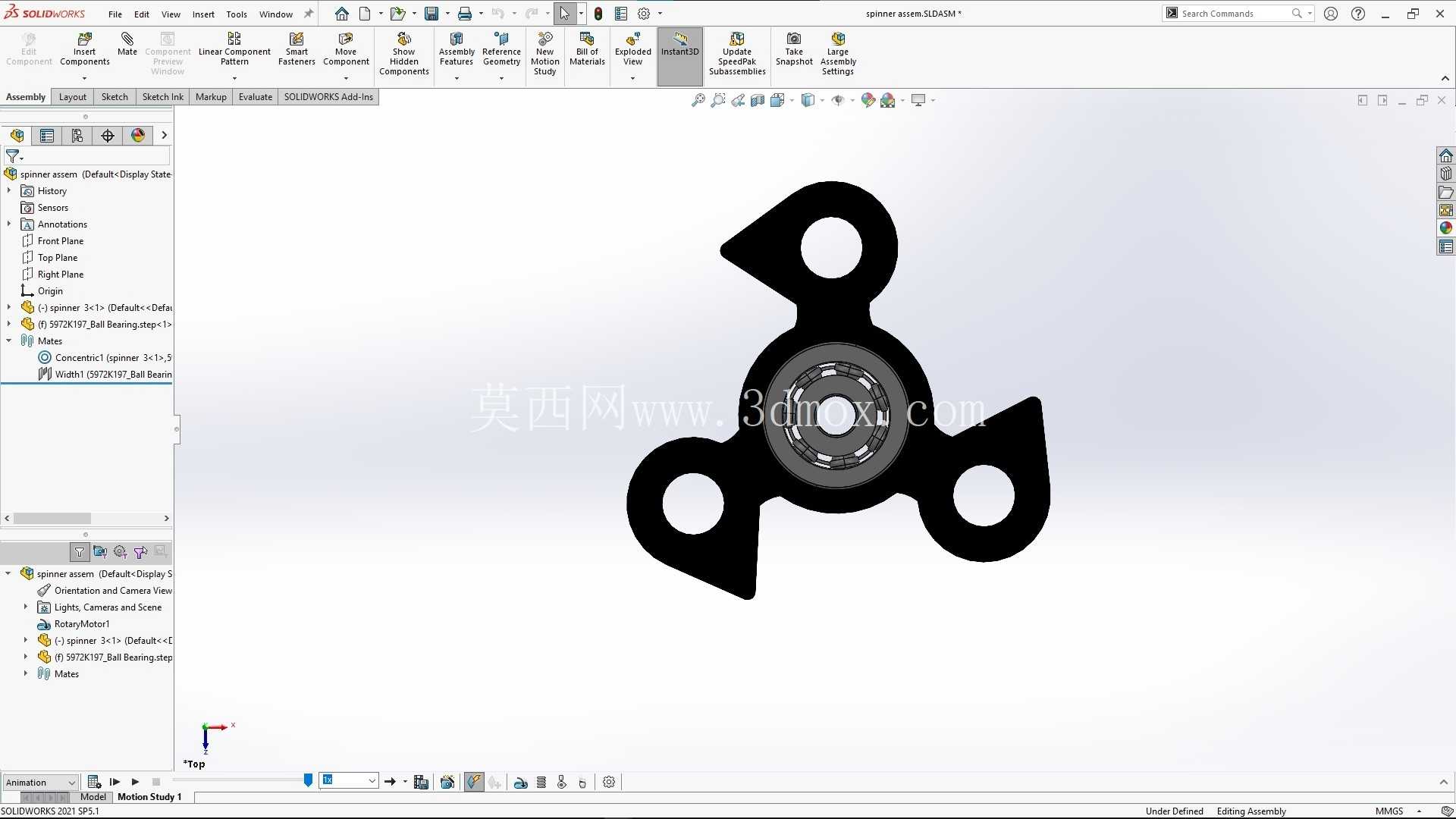

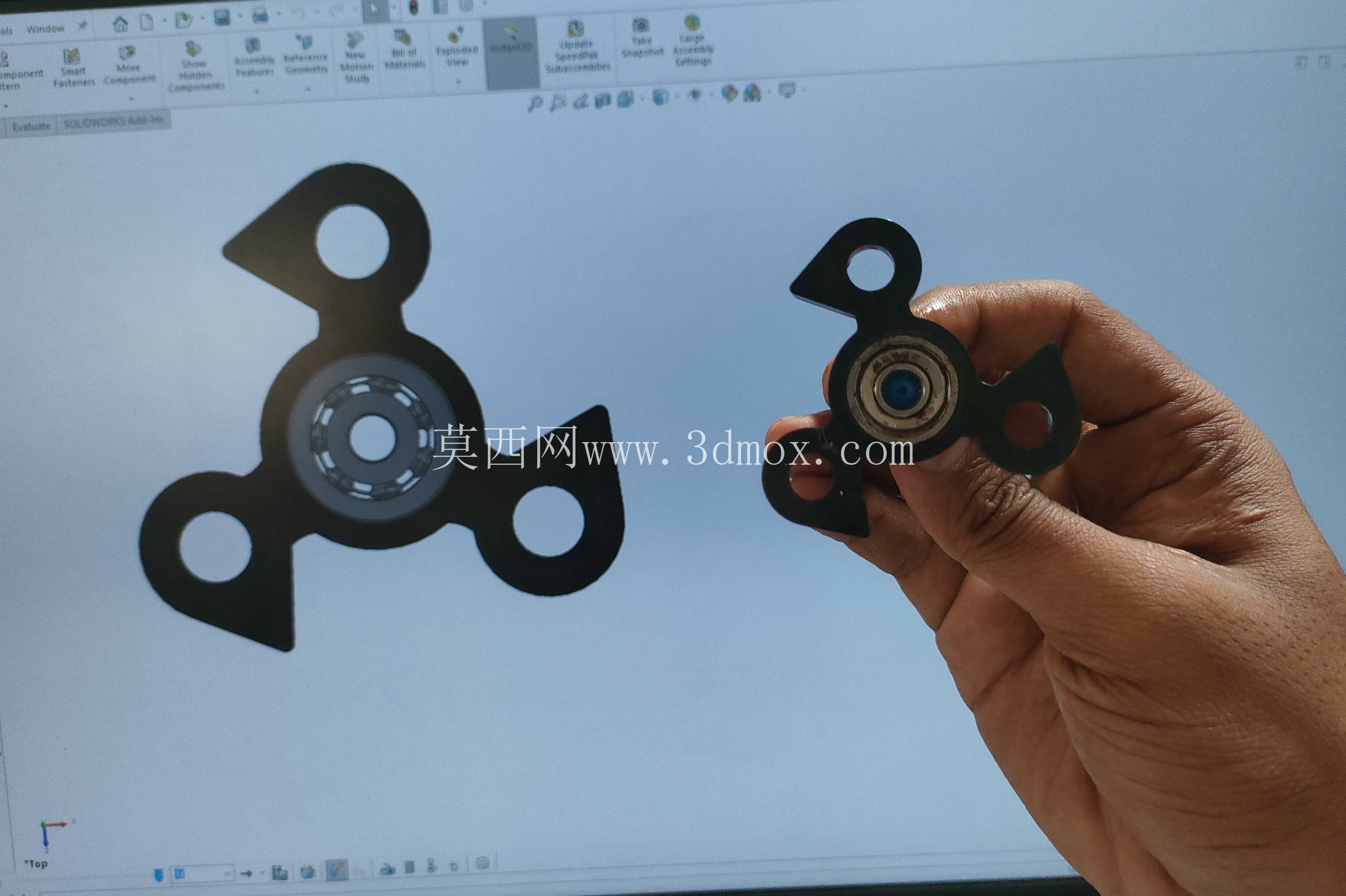

  三个平衡臂采用120度等夹角分布,这一角度排布能够让旋转过程中的离心力完全对称,不会出现偏摆抖动的问题,每个臂的末端都设计有圆形镂空,一方面是为了去除多余重量降低整体负载,让单次拨动后的旋转时长更久,另一方面镂空结构也能在旋转时形成视觉暂留的特殊效果,提升把玩的趣味性。臂身的轮廓采用圆弧过渡处理,没有尖锐的棱角,避免旋转过程中剐蹭手指或者周边物品,臂身与中央轴承座的连接位置做了加厚处理,这个位置是应力集中的核心区域,加厚后能够承受日常跌落、磕碰带来的冲击力,不会出现臂身断裂的问题。

  从实际应用场景来看,这类结构除了作为减压玩具使用,其动平衡设计思路也可以给小型旋转展示台、微型离心装置的结构设计提供参考,等夹角配重的设计逻辑完全可以平移到同类需要稳定旋转的小型零部件设计中。建模过程中需要重点校验三个臂的质心是否完全落在中心轴承的轴线上,单个臂的重量误差需要控制在0.1g以内,否则高速旋转时会产生明显的震感,既影响旋转时长,也会降低握持的舒适感。臂身的厚度设计在5mm左右,这个厚度既保证了整体结构强度,也不会因为过厚导致整体重量超标,配合PLA材质3D打印的话,整体重量可以控制在25g上下,放在口袋里随身携带不会有明显的异物感。中央轴承座的两侧需要做0.5mm的倒角处理,手指捏合的时候接触的是倒角后的斜面,不会硌手,长时间捏持也不会产生压痕。每个臂的末端边缘做了R1的圆角,即使旋转过程中碰到皮肤也不会造成划伤,使用安全性有足够保障。如果采用CNC加工铝合金材质的话,臂身表面可以做阳极氧化处理,提升耐磨性能的同时也能获得更丰富的外观效果,轴承压装的时候建议使用专用的压套,直接敲击轴承内圈会导致轴承游隙变化,影响旋转的顺滑度。

  设计时还要考虑不同加工工艺的公差补偿,比如3D打印的话,因为材料冷却收缩的问题,轴承槽的尺寸需要比标准值放大0.1mm左右,避免打印完成后轴承无法顺利压入,如果是注塑成型的话,需要在轴承槽位置设计拔模斜度,斜度控制在1度以内,既方便脱模,也不会影响轴承的配合紧密度。这类小型旋转件的设计看似简单,实则涉及到动平衡校核、公差配合、人机工程学等多个机械设计的基础知识点,很多新手在建模的时候容易忽略质心配平的问题,做出来的成品旋转时抖动明显,就是因为三个臂的重量分布没有做到完全对称,在建模阶段可以通过软件的质心测量功能,提前校验整体质心是否与旋转中心重合,减少后续打样调试的次数。
