SS304不锈钢CNC加工练习支架结构

这款SS304材质的支架类零件，是面向立式加工中心操作实训、CAM编程验证场景开发的实操类工件，在机加工技能培训体系中，这类兼顾结构特征覆盖与加工难度梯度的工件，能够帮助操作人员快速熟悉不锈钢材料的切削特性，掌握不同特征加工的参数匹配逻辑。从实际应用场景来看，这类支架结构常作为小型自动化设备、检测工装中的支撑定位构件，承担元器件安装、相邻部件位置固定的作用，其加工精度直接影响整套工装的装配同轴度与位置公差，因此在设计阶段就需要充分考虑加工可行性与装配适配性。

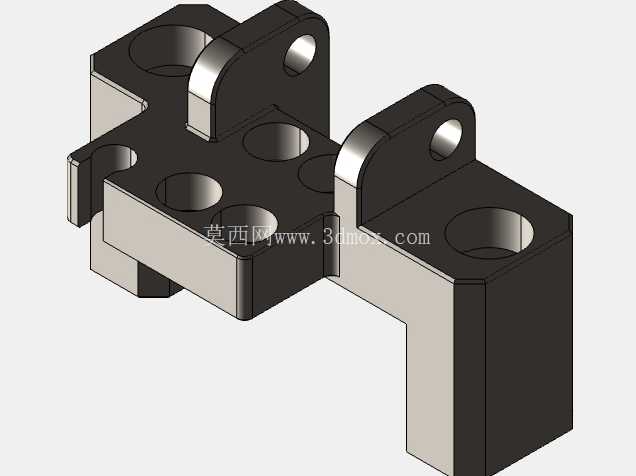

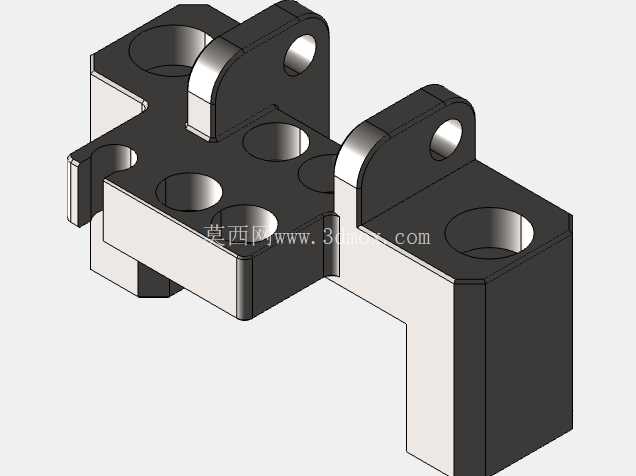

从结构功能特性来看，该零件集成了多种典型机加工特征：两侧带通孔的立式支撑臂，用于穿装铰接销轴实现相邻部件的转动连接，孔位的同轴度、孔壁表面粗糙度直接影响铰接副的转动顺畅度，加工时需要严格控制钻铰工序的进给参数，避免304不锈钢加工时出现粘刀、孔壁拉伤的问题；中间连接板上分布的多组沉孔与通孔，分别对应不同规格紧固件的安装需求，沉孔的深度公差需要匹配螺钉头的高度，保证装配后螺钉头不突出安装面，避免与其他部件产生运动干涉；底部的安装基准面是整个零件的加工基准，铣削加工时需要先完成基准面的粗精加工，保证平面度达到后续工序的装夹定位要求，所有相邻特征的位置度公差都需要围绕这个基准面进行标注与检测。

设计思路上，这款工件没有采用复杂的曲面特征，全部由规则的平面、孔系、凸台结构组成，一方面是为了覆盖铣面、钻孔、铰孔、镗孔、轮廓铣削等常见的CNC加工工序，让练习者能够在单次加工流程中完成多工序的实操训练；另一方面，304不锈钢的切削特性与普通碳钢差异较大，加工时容易出现加工硬化、刀具磨损快的问题，通过这款工件的加工练习，操作人员可以掌握SUS304材料的切削参数匹配，比如不同刀具对应的线速度、进给量、切深选择，以及冷却润滑液的适配方案。从安装边界来看，零件整体轮廓方正，底部两个支撑脚的间距、安装孔的孔距都按照常规工装的安装尺寸设计，既可以直接固定在机床平口钳上完成加工，加工完成后也可以直接适配现有实训平台的安装位，不需要额外制作转接板。

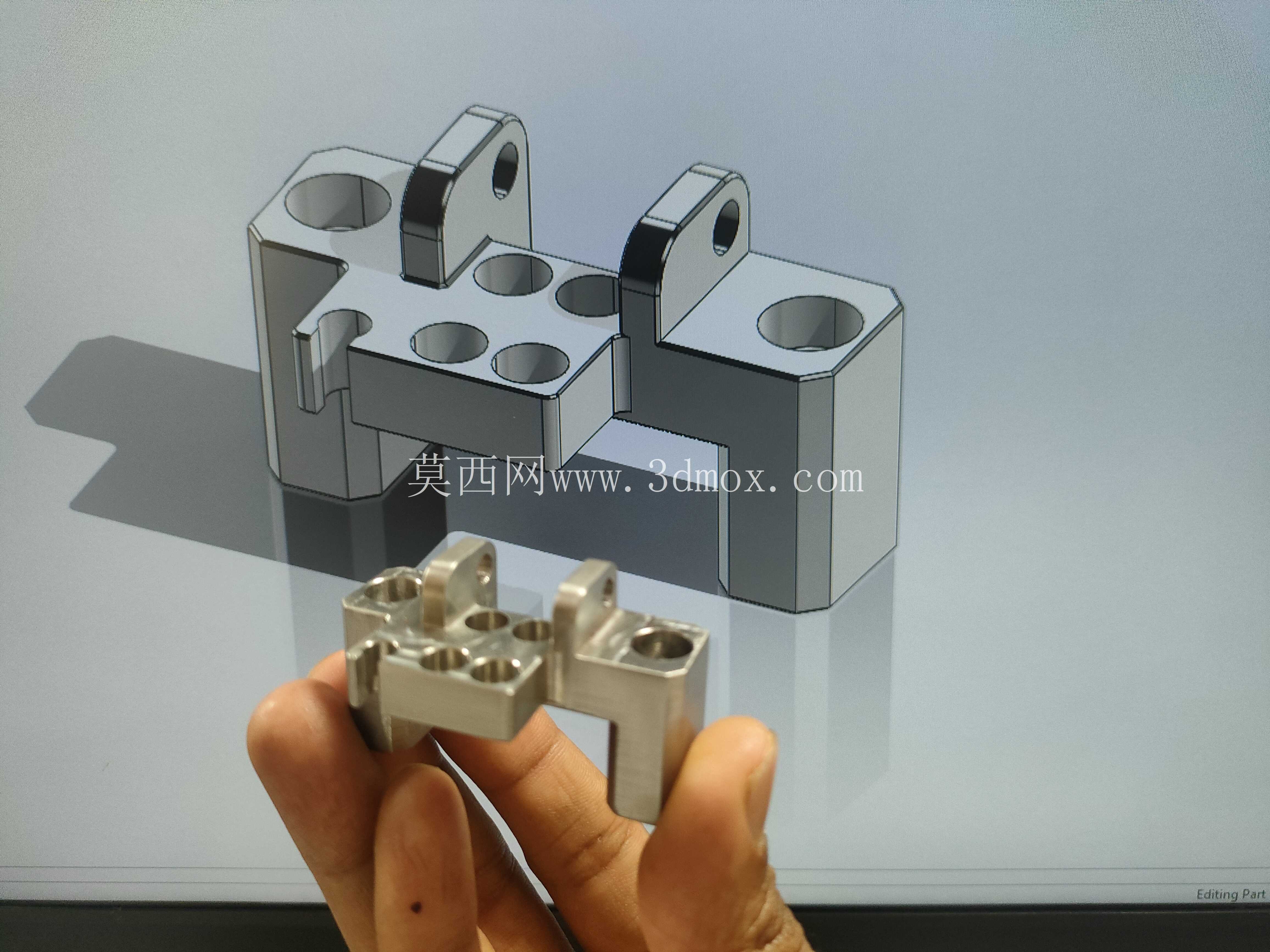

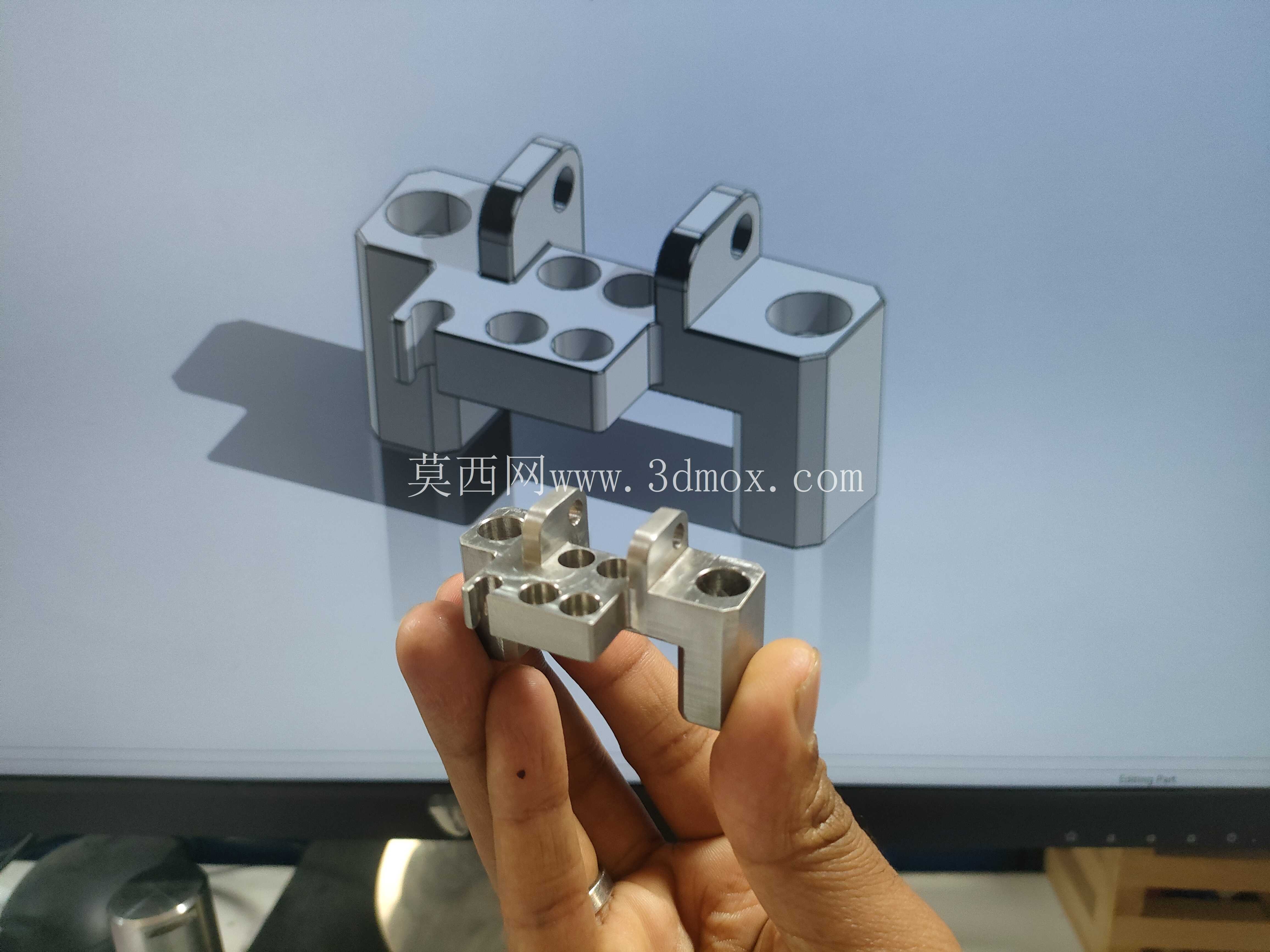

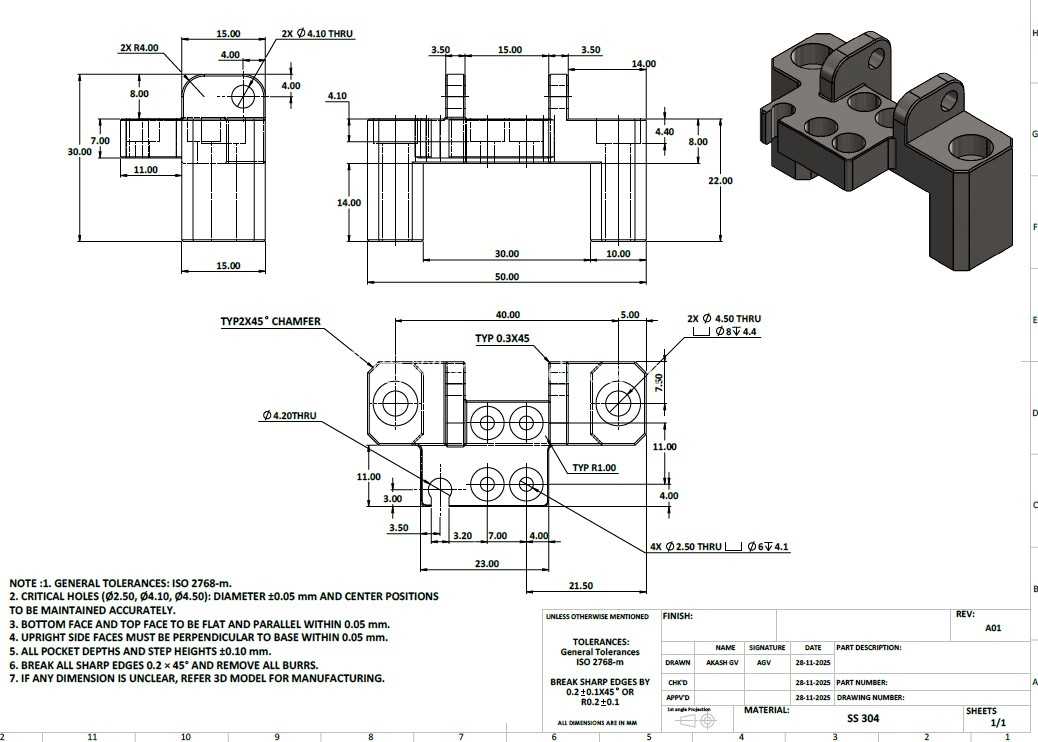

在实际加工实训场景中，这类工件还可以用于GD&T形位公差的检测练习，加工完成后可以通过三坐标测量仪检测孔位同轴度、平面度、位置度等公差项，让练习者熟悉形位公差的实际检测方法与判定标准，同时零件的实体结构可以和三维模型、工程图纸形成对照，帮助学习者建立二维图纸到三维实体、再到实际加工工件的认知关联，理解公差标注在实际生产中的指导意义。不同于纯理论的建模练习，这类带实际加工验证的支架模型，能够让结构设计人员在建模阶段就考虑加工工艺性，避免设计出无法加工或者加工成本过高的结构，比如孔位距离侧壁过近导致刀具无法进刀、壁厚过薄导致加工振颤等问题，在建模时就提前规避工艺缺陷。
