复古轮式加农炮结构三维设计作品

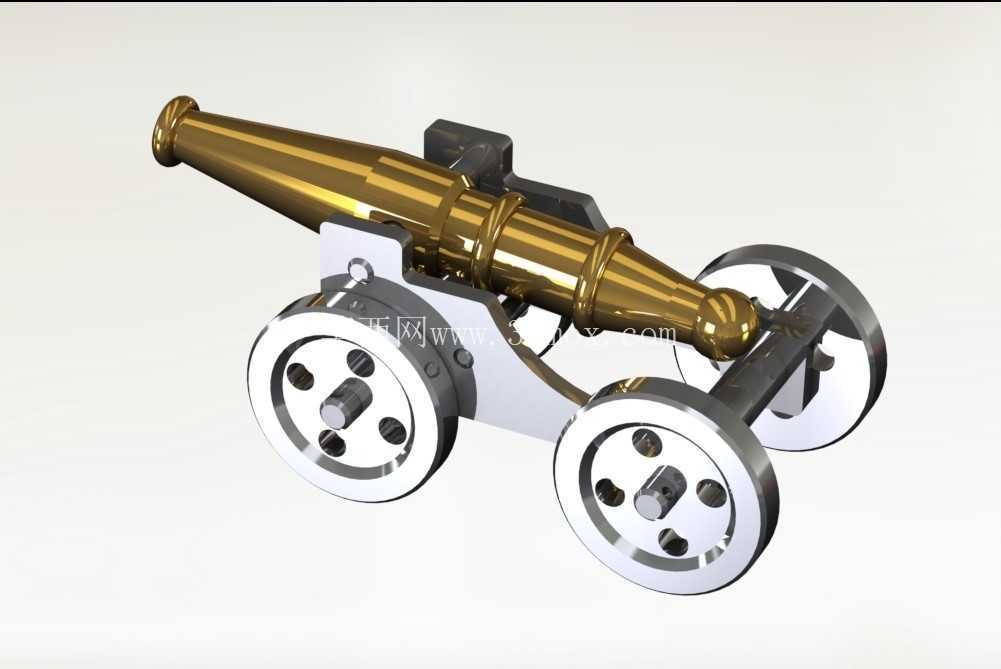

本次呈现的轮式加农炮结构设计，核心围绕古典滑膛火炮的功能还原与结构合理性展开，区别于纯装饰类摆件模型，所有结构均参考18-19世纪野战火炮的实际机械逻辑搭建，可直接用于结构演示、文创衍生开发、仿古场景搭建等多个场景。从实际应用场景来看，这类结构的还原设计一方面可用于军事科普展项的结构拆解演示，让观者直观理解早期野战火炮的机动逻辑、炮身俯仰调节结构、轮架承载原理；另一方面也可作为复古金属摆件、桌面文创产品的结构原型，支撑后续的开模生产、3D打印实物制作，部分影视道具制作场景中，也可依托该模型调整比例后作为道具火炮的结构参考，避免出现不符合机械逻辑的穿帮结构。

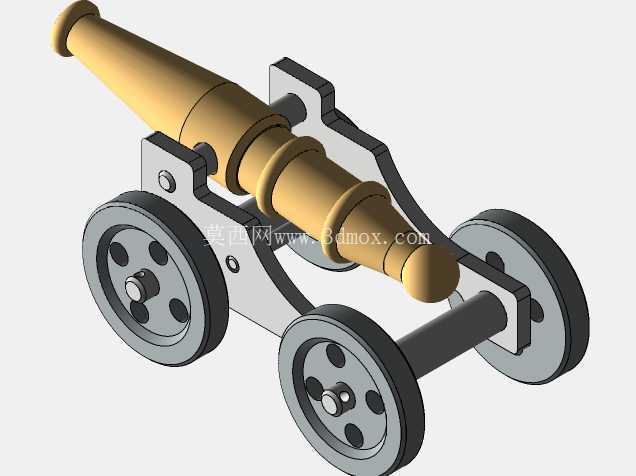

从功能特性来看，该结构完整还原了加农炮的核心功能模块：炮身部分采用整段式滑膛炮管设计，炮管外壁设置多道加强箍，既还原了古火炮为承受膛压设置的加强结构，也在模型层面强化了长炮管的结构刚性，避免长悬臂结构出现形变；炮架部分采用双轮式拖曳结构，大直径辐条轮的设计参考了当时野战炮兵的机动需求，大轮径可适配泥泞、凹凸的野外路面，降低拖曳时的阻力，轮轴与炮架主体采用铰接式连接，预留了炮身俯仰调节的转动自由度，可模拟实际火炮的射角调整动作；炮尾部分设置了承力结构，可匹配模拟炮闩或者点火机构的安装位，还原火炮发射时的后坐力传递路径，让炮身承受的冲击力可通过炮架尾端传递到地面，避免轮架受冲击后翻覆。

设计思路上，整个模型没有做过度的艺术化夸张，所有结构尺寸都参考了同时期同口径野战火炮的比例关系：炮管长度与口径的比例保持在18:1左右，符合加农炮长身管的典型特征；轮径尺寸设置为炮身重心高度的1.2倍，保证拖曳移动时炮身不会蹭到地面，同时转向时的转动半径控制在合理范围；炮架的两侧支撑板采用对称式结构，既承担炮身的承载作用，也作为炮耳轴的安装基座，炮耳轴的位置设置在炮身重心略微靠前的位置，这样调整俯仰角度时不需要过大的操作力，同时发射时炮身的后坐趋势会自然让炮尾下沉，抵消部分上跳的力矩。

外形尺寸与安装边界方面，该模型的整体宽度由两轮外侧间距决定，轮距设置为轮径的0.8倍，保证侧倾时的稳定性，不会在小角度坡面出现侧翻；炮身处于水平状态时，整体高度不超过轮径的1.5倍，炮口高度匹配当时常用的装填操作高度，不需要额外垫高炮架即可完成装填动作；安装边界上，轮轴与炮架的连接位预留了标准的轴孔间隙，可直接适配标准紧固件的装配，炮身与炮架的耳轴配合位设置了限位凸台，可限制炮身的最大俯仰角度，避免调整角度时炮身从炮架上脱落；炮架尾端的支撑结构做了圆弧过渡处理，拖曳移动时尾端可顺畅滑过地面凸起，不会出现卡滞。

从结构细节来看，炮管的加强箍位置并非均匀分布，而是靠近炮尾的位置间距更小，因为火炮发射时膛压从炮尾到炮口逐步降低，靠近炮尾的位置需要更高的结构强度，这样的排布更符合实际的受力逻辑；轮组的辐条采用等角度分布，每侧轮体设置6根辐条，既保证轮体的承载能力，也还原了当时木质辐条轮的典型结构，轮缘部分做了加厚处理，模拟当时包铁轮缘的结构特征；炮架上还预留了挽具连接的挂点结构，可连接拖曳用的绳索或者挽具，还原火炮拖曳机动的连接逻辑，挂点位置设置在炮架重心前方，拖曳时炮尾会自然抬离地面，仅靠两轮承重，符合实际拖曳时的受力状态。整个模型的所有配合面都预留了合理的装配间隙，不管是做3D打印实物装配，还是做渲染演示，都不会出现结构干涉的问题，各部件的拆分逻辑也完全按照实际火炮的装配顺序设置，可逐件拆解展示每个部件的功能与装配关系。
