三爪拉拔拆卸工具结构设计

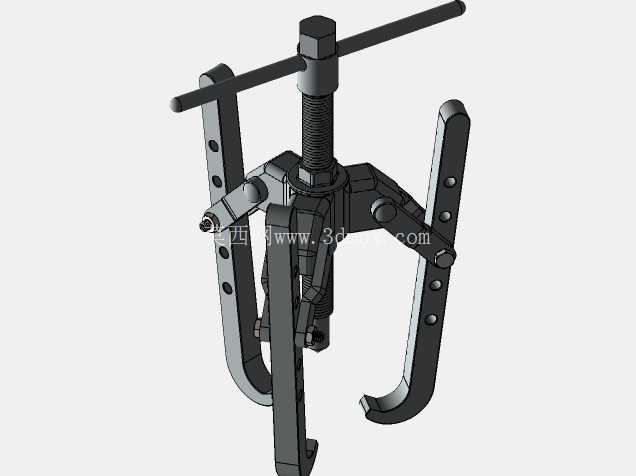

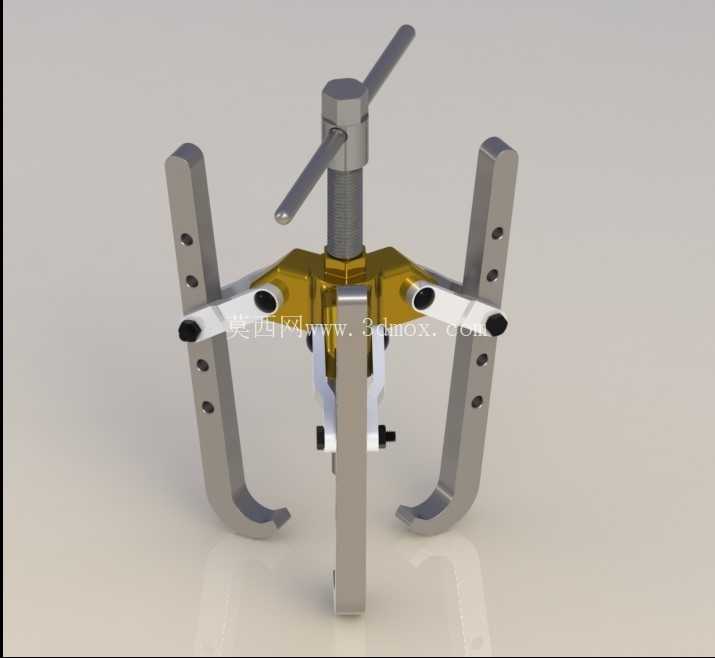

　　在设备运维、机械装配维修的现场作业场景里，经常会遇到过盈配合的零部件拆卸需求，比如轴端的轴承、皮带轮、齿轮、联轴器这类套设在轴上的零件，直接敲击拆卸很容易损伤轴面或者零件本身，甚至造成零件报废、轴体变形，影响后续装配精度，三爪拉拔器就是针对这类拆卸需求设计的专用手动工具。这款三爪拉拔器采用三爪同步联动的结构设计，三个卡爪沿中心螺杆周向均匀分布，作业时可以根据待拆卸零件的外径调整卡爪的挂载位置，卡爪上设置了多组调节孔位，能够适配不同直径、不同安装深度的待拆卸零件，卡爪的钩部做了加厚处理，受力时不会轻易变形滑脱，钩部的接触面做了直角过渡，能够牢牢卡住待拆卸零件的背面端面，避免拉拔过程中出现打滑、崩脱的安全隐患。

　　中心位置的传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中更平稳，转动螺杆时的阻力更小，螺杆顶端配套了可拆卸的加力杆，当拆卸过盈量较大的零件时，可以通过延长加力杆的力臂，用更小的手动作用力获得足够大的拉拔力，不需要额外借助液压或者气动动力源，完全依靠手动操作就能完成拆卸作业，非常适合没有动力源的野外维修、车间零散维修场景使用。

　　从结构设计的角度来看，这款拉拔器的中心滑座和三个卡爪之间采用铰接连接，卡爪可以绕铰接点小幅度摆动，能够自动适配待拆卸零件的端面角度，即使待拆卸零件的背面存在小幅度的倾斜或者不平整，三个卡爪也能均匀贴合受力，不会出现单爪受力过载的情况，有效提升了工具的使用寿命和作业安全性。中心螺杆的底端做了球面顶头设计，作业时顶头抵在轴的中心孔位置，球面结构可以自动找正中心，保证拉拔力的方向始终和轴的轴线重合，避免拉拔过程中出现偏载，防止轴体被顶弯、零件被拉偏卡死的问题。

　　在安装边界和尺寸适配方面，这款拉拔器的卡爪张开范围覆盖了常规小中型机械设备的常用轴承、皮带轮尺寸，卡爪的有效拉拔深度可以通过卡爪上的孔位进行调节，能够适配不同安装深度的轴上零件，整体结构没有多余的突出部件，在空间狭小的设备内部也能顺利完成卡装作业，不需要额外扩大操作空间。日常使用时，只需要将三个卡爪钩住待拆卸零件的后端端面，将中心螺杆的顶头对准轴端的中心位置，匀速转动加力杆带动螺杆进给，就能平稳地将过盈配合的零件从轴上拉出，整个过程不会对轴表面、零件配合面造成敲击损伤，拆卸下来的零件可以直接重复使用，大幅降低了维修过程中的零件损耗率。相比两爪拉拔器，三爪结构的受力更均匀，对中性更好，不需要额外调整卡爪的平衡，单人就能独立完成操作，作业效率更高，对于维修班组来说，是设备日常维保、故障拆解过程中必不可少的手动工具，不管是小型电机的轴承拆卸，还是减速机、泵类设备的联轴器拆解，都能通过调整卡爪位置完成适配，不需要准备多种规格的拆卸工具，减少了工具携带和管理的成本。
