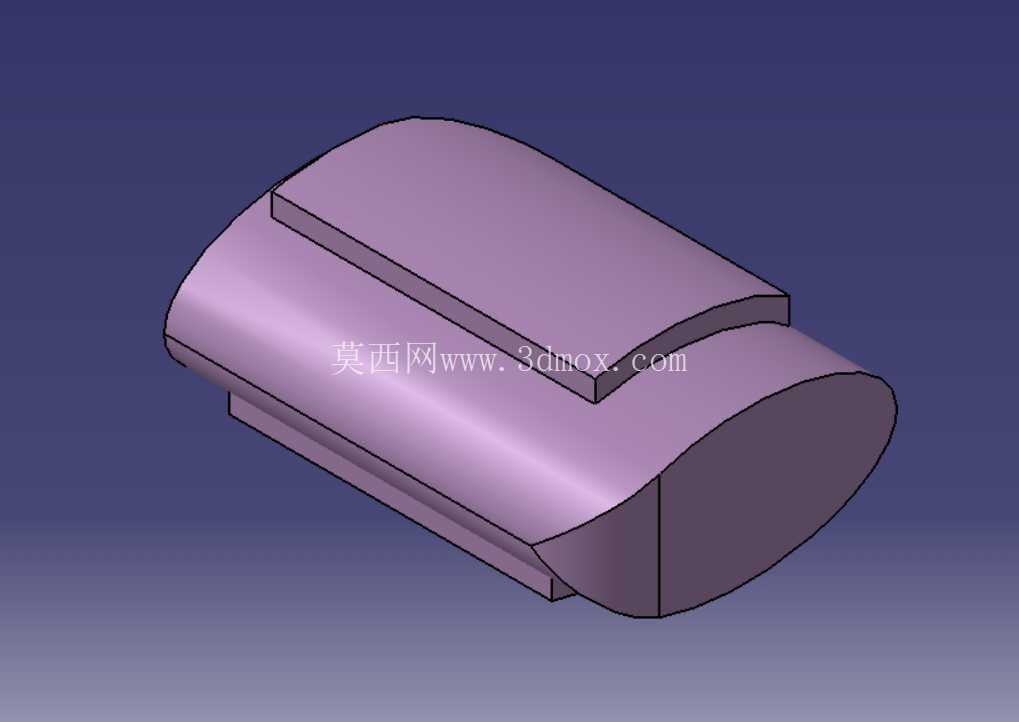

在电源类电气设备的结构设计环节,壳体零件的曲面造型往往是容易被忽略却直接影响整机装配适配性、空间利用率的关键部分,本次设计的曲面结构壳体,主要适配小功率柱形磁芯的电源变压器使用,常见于小型工控电源模块、车载低压供电单元、桌面式消费电子供电适配器这类对安装空间有紧凑要求的应用场景。不同于常规方正结构的变压器外壳,该零件采用双弧面过渡的柱形主体结构,主体截面为类椭圆弧面,上下两侧带有平行的凸台定位边,这类结构设计首先是为了适配圆形或椭圆形截面的磁芯绕组组件,能够最大化利用壳体内部的容置空间,避免方正壳体在容纳柱形绕组时出现的边角空间浪费,在同等绕组容纳体积下,整体占用的外部安装空间可缩小15%左右,对于内部空间寸土寸金的小型电子设备而言,这类空间优化的价值十分突出。从实际装配的角度来看,该壳体的上下凸台结构并非单纯的造型设计,凸台的平面度公差控制在0.1mm以内,一方面可以作为绕组组件装入后的轴向定位基准,配合端盖封装时能够保证绕组与壳体之间的相对位置固定,避免设备在受振动工况下出现绕组移位、引脚脱焊的问题;另一方面凸台侧面预留的装配基准面,能够直接适配PCB板上的卡接槽或者粘接定位位,不需要额外设计安装固定耳,进一步压缩了零件的整体外轮廓尺寸。
设计过程中采用曲面构建的思路而非实体拉伸切除,核心是为了处理弧面与凸台衔接处的过渡曲率,常规实体拉伸做出的直角过渡在注塑成型时容易出现应力集中,导致零件在高低温循环工况下出现拐角开裂的问题,通过G1连续的曲面过渡,能够让壳体壁厚保持均匀,整体壁厚控制在1.2mm,既满足结构防护的强度要求,也能减少注塑过程中的缩痕、翘曲变形风险,同时曲面过渡的结构在壳体外部形成的自然弧面,也能提升设备组装时的操作安全性,避免锐边划伤装配人员的手部。
从安装边界来看,该零件的主体最大外径适配常见的30mm柱形磁芯组件,整体轴向长度根据绕组匝数的不同可做参数化调整,当前版本的轴向长度为45mm,上下凸台的突出高度为2mm,凸台宽度为5mm,安装时不需要额外预留侧边的操作空间,只要PCB板上预留对应尺寸的类椭圆安装位即可直接卡入固定,相比传统需要螺丝固定的方正外壳,装配效率可提升40%以上。在实际的工程应用中,这类曲面壳体的变压器还能适配圆柱形的设备安装腔,比如管状的工控传感器、手持检测设备的手柄内部,方正结构的变压器无法适配这类弧形安装腔,会浪费大量的径向空间,而该曲面结构的外弧面可以直接与安装腔的内壁贴合,既可以通过接触面辅助散热,也能省去额外的固定结构,利用腔体内壁的限位就可以完成壳体的固定。
设计时还考虑了壳体的散热需求,曲面结构相比同体积的方正结构,外表面积提升了约8%,能够在不额外开设散热槽的情况下,提升绕组工作时的自然散热效率,降低变压器长时间工作时的温升,对于密封结构的小型设备而言,这部分散热能力的提升能够有效延长绕组的绝缘老化周期,提升整机的使用寿命。需要注意的是,这类曲面壳体在做结构验证时,不能直接用常规的平面检具检测轮廓度,需要采用三坐标打点配合曲面数模比对的方式,重点检测弧面与凸台衔接处的曲率连续性,避免出现曲面褶皱、壁厚不均的问题,否则批量生产时很容易出现成型不良率偏高的情况。另外在与绕组组件的配合公差设计上,壳体内腔的弧面尺寸要比磁芯的外轮廓尺寸大0.2mm,既保证绕组可以顺利装入,也不会因为间隙过大导致绕组在壳体内出现晃动,凸台处的定位尺寸公差控制在±0.05mm,保证与端盖装配时的同轴度,避免端盖装配后出现错位、缝隙不均的问题。
