轿车侧门曲面造型结构设计

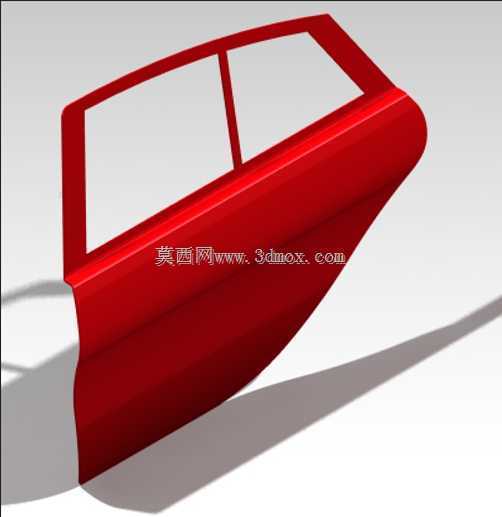

　　在整车外覆盖件开发流程里，侧门属于兼具外观属性与开闭件功能的核心部件，前期曲面阶段的工作直接决定后续A级光顺、冲压工艺可行性以及密封条、玻璃升降器的布置边界。这套曲面数据围绕乘用车侧门的外轮廓展开，先把窗框区域的两段式玻璃分隔造型完整还原，前门与后侧围相邻的腰线走势、门板下部向内收拢的型面转折都做了连续过渡，没有出现碎面或者曲率突变的硬棱。从实际装车场景来看，侧门需要绕车身侧围的铰链轴线完成旋转开闭，曲面外表面必须和翼子板、前门框、后侧围以及顶盖侧梁保持均匀的外观间隙，一般整车厂会把外覆盖件的面差控制在0.5毫米以内，周圈间隙维持在3.5到4.5毫米区间，建模时就需要提前把这些配合边界预留出来，不能只孤立做门板单体。

　　门板下部的大弧度曲面并非单纯为了造型观感，它同时要避让轮胎跳动的极限行程，还要在车门内侧容纳内饰板、防撞梁、门锁机构以及玻璃升降导轨的安装空间，曲面的拔模角度也要顺着冲压方向做校核，避免后续拉延工序出现负角。窗框部分的分隔框把前后两块侧窗玻璃的安装槽位勾勒出来，曲面沿着窗框止口的走向做了等距偏置，后续密封条装配面可以直接基于这个基础曲面延伸，玻璃导轨的焊接面也能依托型面法向定位。做这类开闭件曲面时，通常会先搭建几条关键控制线：腰线作为整车侧面的主特征线，要和前后翼子板的棱线做到G2连续；车门下边缘的型面要匹配侧裙的走势，避免开门过程中和路沿或者周边部件发生干涉；窗框上沿的弧度要和顶盖轮廓顺滑衔接，保证风噪密封面的压紧量均匀。

　　曲面分块上，外板主型面采用大面构建，窗框周边的翻边面单独拆分，既方便后续修改造型特征，也能给冲压模面设计提供清晰的几何基础。在人机交互层面，车门外侧的曲面弧度还要兼顾人手开启拉手的布置位置，型面在拉手区域的微造型不能破坏整体光影反射效果，关门时的密封压缩量沿着整个门框周圈要保持一致，这就要求曲面在止口位置的法向偏差控制在很小的范围。很多新手做车门曲面容易只关注外表面的光顺度，忽略内侧安装边的结构余量，实际工程中门板内板需要焊接铰链加强板、门锁安装座，曲面内侧的空间必须校核玻璃升降到最低位置时的行程，不能和外板发生碰撞。这套曲面把车门最核心的外观特征和基础安装边界都梳理清楚，后续结构工程师可以在此基础上追加内板、加强件、附件安装点，工艺工程师也能基于外表面做冲压方向设定与回弹补偿，整个数据可以直接用于造型评审、干涉检查以及前期工艺可行性分析，覆盖从概念造型到结构设计过渡阶段的大部分验证需求。
