机床用四爪自定心卡盘夹持组件结构

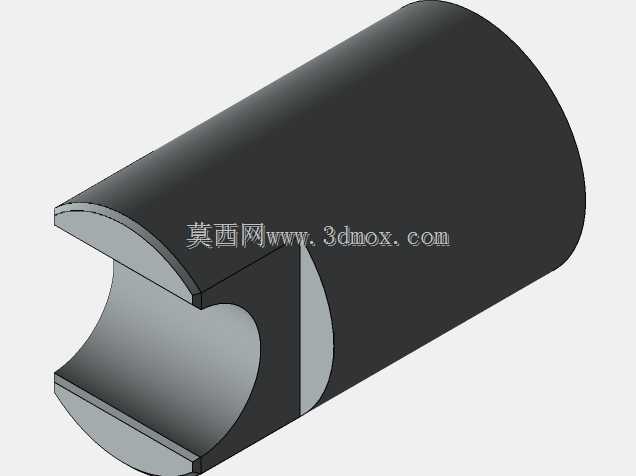

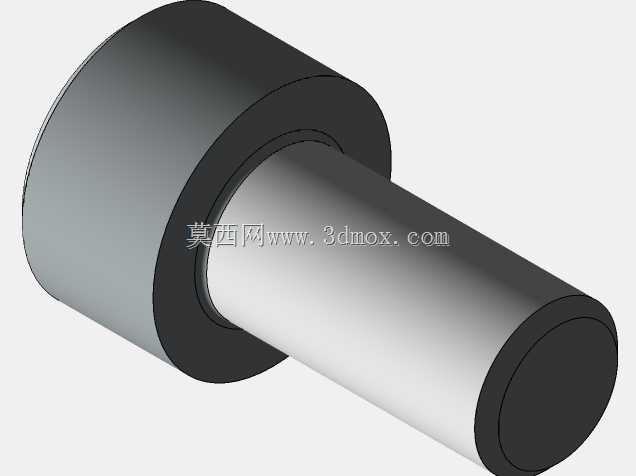

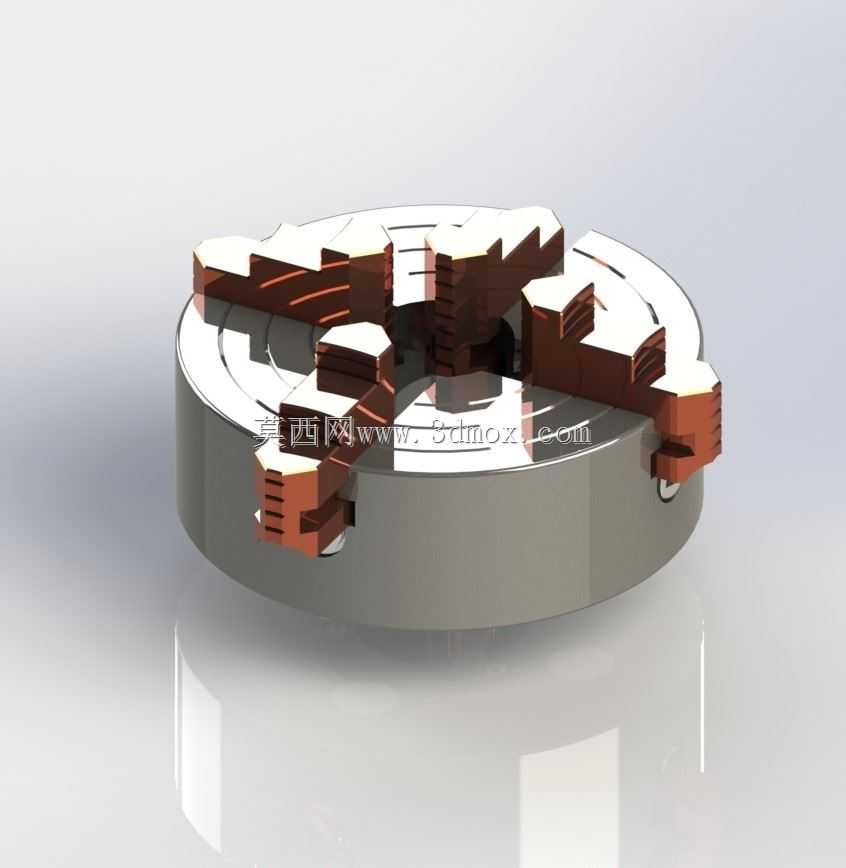

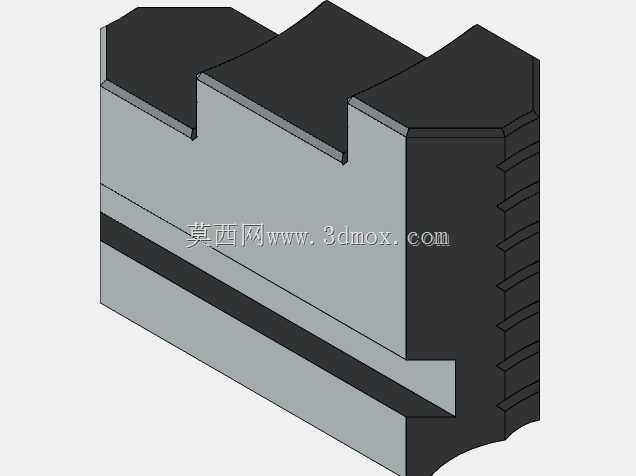

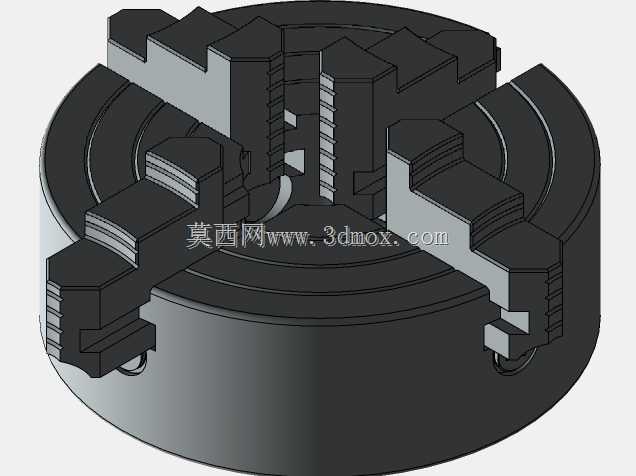

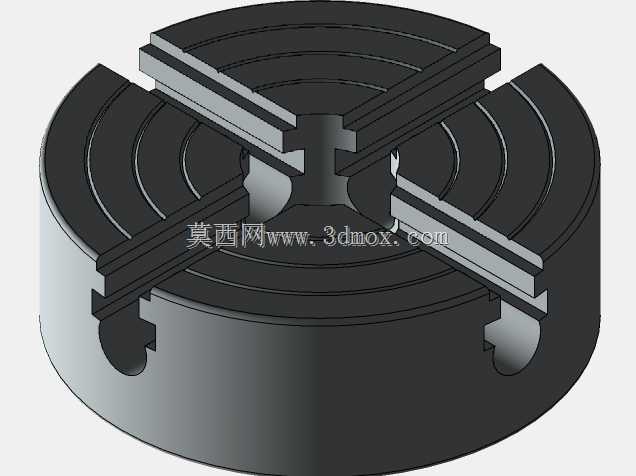

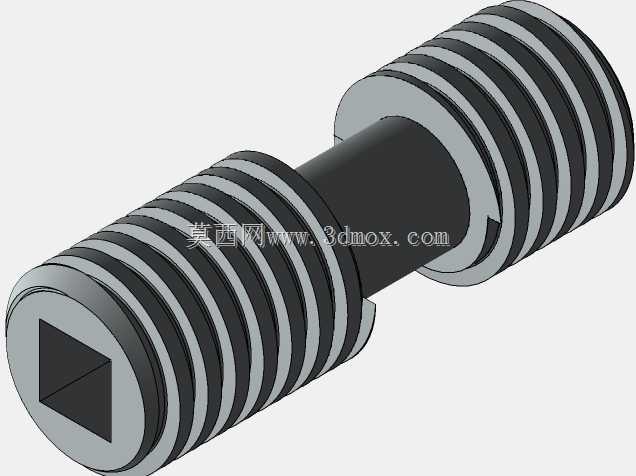

在普通车床、内外圆磨床以及分度头这类需要回转装夹工件的加工场景中，四爪卡盘是应用范围极广的工装部件，和三爪自定心卡盘不同，它的四个卡爪可独立调整行程，既能装夹规则的圆形、方形工件，也能夹持截面不规则的偏心件、异形毛坯，适配的加工场景覆盖从单件修配到中小批量生产的多数回转加工需求。这套卡盘组件的设计围绕装夹稳定性与调节便利性展开，盘体采用高强度铸铁材质做基体，保证长期承受切削载荷时不会出现形变，四个卡爪沿盘体径向的导轨槽做滑动配合，每个卡爪的内侧加工有阶梯状齿纹，和内部的丝杆传动结构啮合，转动对应卡爪的调节方头时，卡爪可沿径向单独移动，实现不同装夹偏心量的调整，也可通过对四个卡爪的同步校准，实现高精度的同轴装夹。从安装边界来看，盘体背部的连接法兰符合通用机床主轴的端盖连接尺寸标准，可直接适配多数卧式车床的主轴端部安装位，不需要额外制作过渡连接盘，卡爪的最大张开行程可覆盖常规直径范围内的轴类、盘类工件装夹，最小夹持直径可适配小规格棒料的装夹需求，卡爪的夹持面做了淬硬处理，长期夹持带氧化皮的毛坯件也不会出现过快磨损。设计过程中重点考虑了卡爪移动的顺滑性，导轨槽与卡爪的配合间隙控制在合理范围内，既不会因为间隙过大导致装夹时卡爪晃动影响加工精度，也不会因为间隙过小导致调节卡滞，盘体内部的丝杆传动副做了润滑储油结构设计，日常维护时只需定期向注油孔注入润滑脂，即可保证长期调节的顺畅度。实际使用时，针对偏心工件的装夹，可配合百分表打表调整每个卡爪的进给量，将工件的加工回转中心调整到和主轴轴线重合的位置，满足偏心轴、偏心套这类零件的加工需求；针对方形、矩形截面的工件，四个卡爪可分别贴合工件的四个侧面，装夹接触面积比三爪卡盘更大，重载切削时的工件夹持稳定性更优，能承受更大的切削进给量，提升加工效率。卡盘整体的外形做了轻量化的结构优化，在保证盘体结构强度的前提下，去除了非受力区域的多余材料，降低了主轴转动时的额外负载，也减少了卡盘高速回转时的动平衡偏差，适配中高速回转加工的使用需求。
