复古轮式加农炮摆件三维结构设计

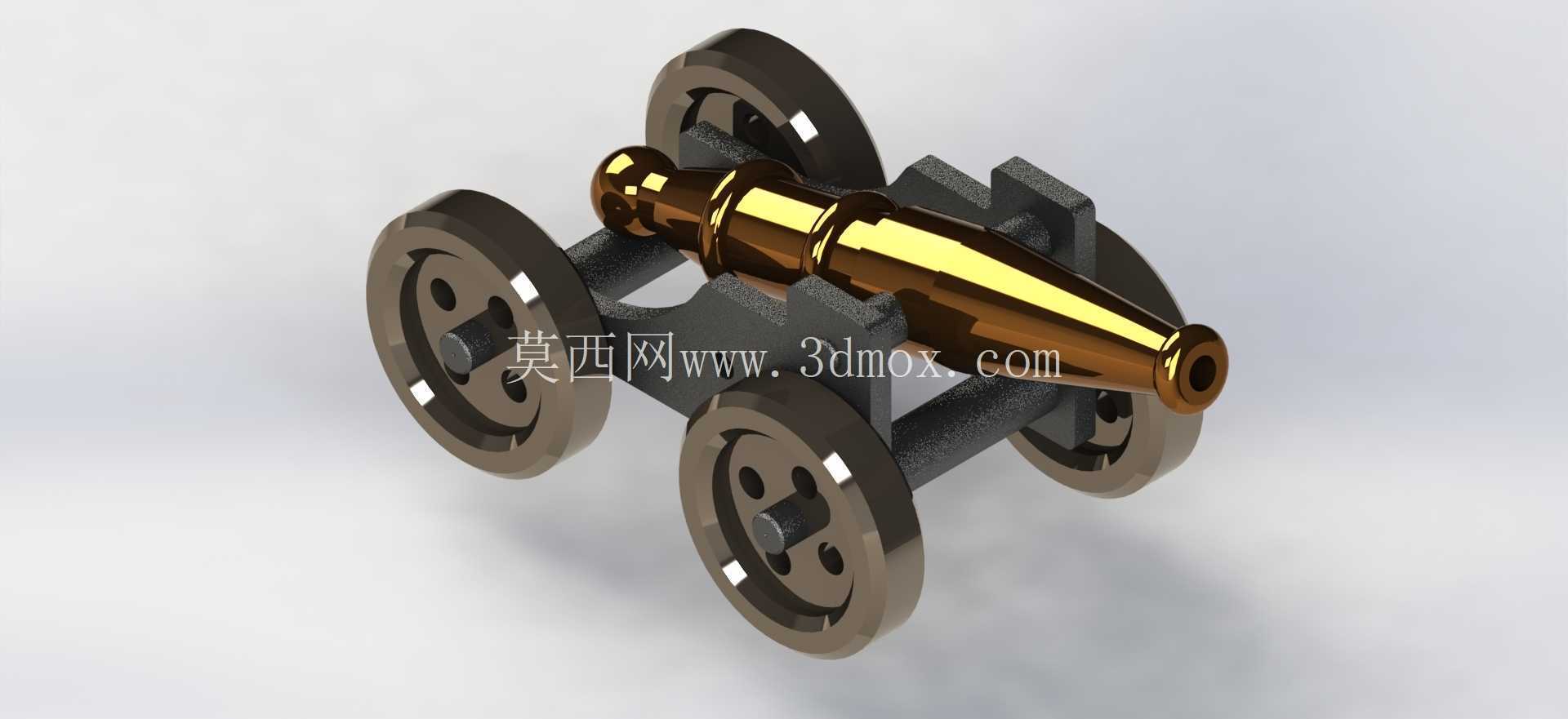

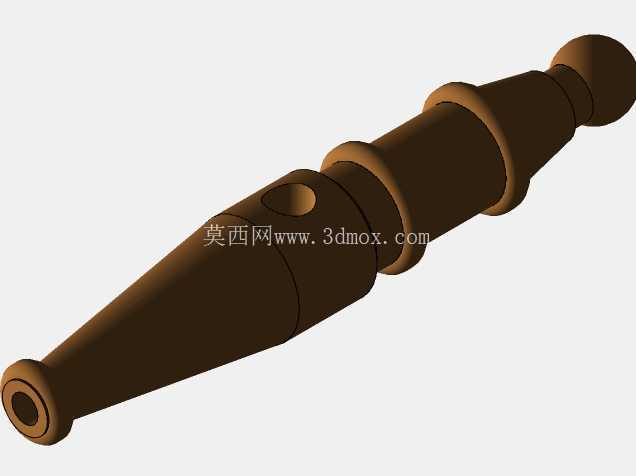

　　这款轮式加农炮结构设计，最初的设计出发点是面向桌面工艺摆件、文创展品以及机械结构教学演示场景，区别于实战化火炮的复杂结构，该设计在还原经典加农炮外形特征的基础上，对结构做了适配民用场景的简化处理，既保留了老式火炮的辨识度，又兼顾了小尺寸摆件的加工、装配可行性。从功能特性来看，整套结构分为炮身、炮架、轮组三个核心模块，炮身部分采用流线型锥膛外形设计，炮尾做了加厚圆弧过渡，既还原了老式青铜火炮的厚重质感，也在结构上平衡了炮管前后的重量分布，避免摆件放置时出现前倾失稳的问题；炮管内壁做了等直径通孔设计，若用于教学演示场景，可搭配软质弹丸完成简单的发射原理展示，若作为纯装饰摆件，通孔结构也能减轻整体重量，降低3D打印或者金属浇铸时的材料损耗。

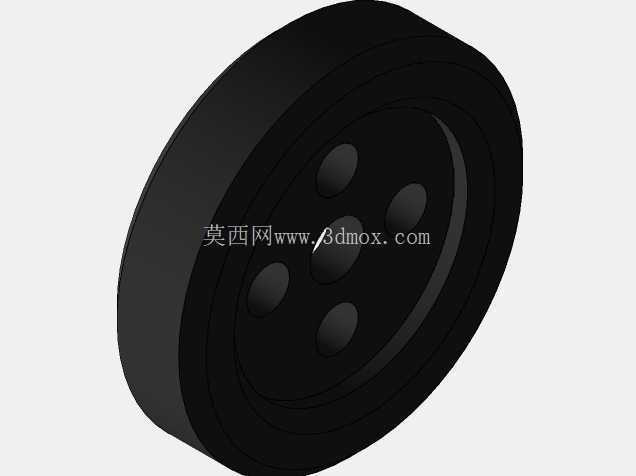

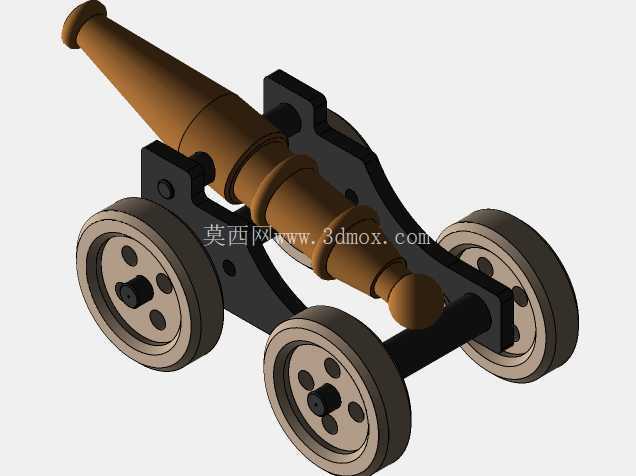

　　炮架部分采用双侧立式支撑结构，支撑臂与炮身的连接位置预留了转动间隙，可实现炮管一定角度的俯仰调节，支撑臂底部与轮轴安装座做了一体化设计，减少了装配时的零件数量，降低连接松动的风险；炮架上的横向加强筋结构，在不增加整体壁厚的前提下提升了架体的抗扭刚度，即使采用PLA等强度较低的3D打印材料制作，也不会出现架体变形的问题。轮组部分采用四个等直径辐条式车轮，车轮与轮轴之间采用间隙配合，可实现自由转动，轮轴两端做了限位凸台设计，避免车轮在滚动过程中从轴端滑脱；车轮表面做了凹陷式辐条造型，还原了老式木质炮轮的视觉特征，同时辐条处的镂空结构也进一步减轻了轮组重量，让整个模型推动时的手感更轻盈。从安装边界与尺寸适配来看，整套模型的轮距、轴距都做了等比例缩放，整体重心落在前后轮组的支撑范围内，放置在水平桌面时无需额外固定即可保持稳定；炮身俯仰到最大角度时，炮尾不会与炮架支撑臂发生运动干涉，轮组转动时车轮边缘也不会剐蹭到炮架底部，所有运动部件的间隙都控制在0.2mm到0.3mm之间，无论是采用FDM3D打印、光固化打印还是失蜡浇铸工艺制作，都不需要额外做大量的后处理打磨即可完成装配。

　　在设计思路上，没有照搬真实火炮的复杂反后坐、瞄准机构，而是把重点放在外形还原度与装配便捷性的平衡上，所有零件都采用无倒扣设计，不需要拆分复杂的模具滑块即可完成生产，对于个人爱好者来说，即使是桌面级的3D打印设备也能完整制作出所有零件；零件之间的连接主要采用轴孔过盈配合与少量卡扣定位，不需要额外使用螺丝、胶水等连接件即可完成组装，既降低了装配门槛，也方便后期拆解调整。从实际应用场景延伸来看，该结构除了作为桌面摆件之外，还可以作为机械制图课程的测绘教具，学生可以通过拆解模型理解轴孔配合、重心分布、运动干涉检查等基础机械设计知识点；也可以作为文创产品的基础结构，通过更换炮身纹饰、轮组材质衍生出不同风格的纪念展品。

　　在结构细节处理上，炮口位置做了圆弧收边处理，避免尖锐边缘造成划伤，所有外露的棱角都做了R0.5以上的圆角过渡，既提升了手持把玩时的触感，也避免了加工过程中出现应力集中导致的零件开裂问题；炮身与炮架的接触位置做了小面积的平面贴合设计，当炮管调整到水平位置时，贴合面可以承担部分支撑力，避免连接轴长期受力出现磨损变形。整套结构的尺寸比例经过多轮调整，炮身长度与轮组直径的比例控制在3:1左右，既不会因为炮身过长显得头重脚轻，也不会因为轮组过大显得比例失调，整体视觉协调性符合大众对老式加农炮的认知印象。
