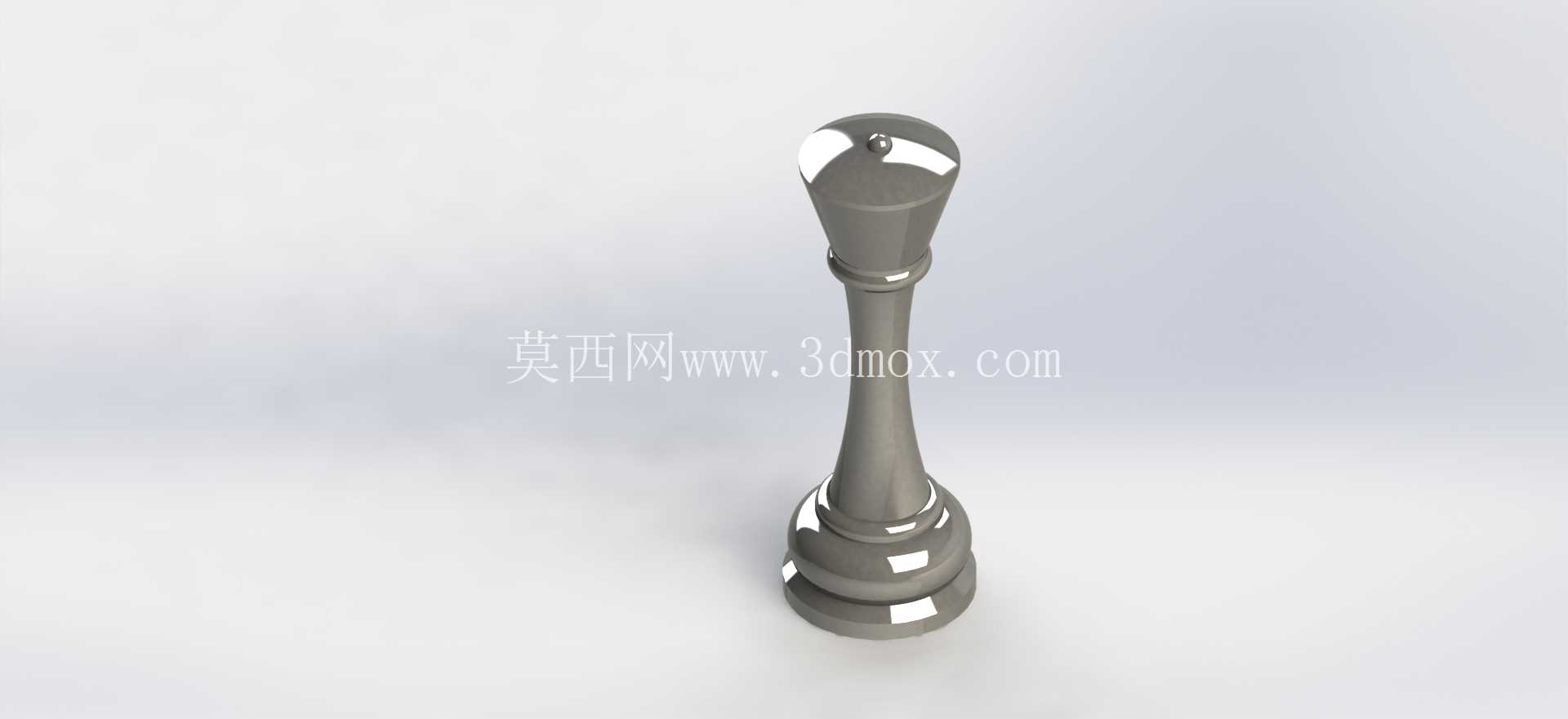

Solidworks版国际象棋皇后棋子结构设计

作为一款棋类运动配套的实体棋子构件，国际象棋皇后的三维结构设计需要同时兼顾桌面摆放稳定性、握持手感、造型辨识度与批量加工适配性，区别于平面印刷的棋牌标识，实体棋子的三维结构直接决定了使用体验与成品质感。从实际应用场景来看，这类棋子主要适配标准规格国际象棋棋盘，单格边长通常在45mm至55mm区间，因此棋子的底座直径需要控制在35mm至42mm范围内，既不会出现单格内棋子拥挤干涉的问题，也不会因为底座过窄导致摆放时容易倾倒，日常使用中棋子会被频繁拿取、移动，甚至偶尔出现磕碰掉落的情况，结构设计时需要对所有棱边做R0.5至R1mm的圆角过渡，避免尖锐边角划伤使用者，同时降低磕碰时的应力集中，减少棋子崩边损坏的概率。

从功能特性层面分析，皇后作为国际象棋中活动范围最大的棋子，造型上需要区别于国王、车、马、象、兵等其他棋子，保证对局者可以快速识别，同时整体重心需要落在底座中轴线偏下位置，设计时会适当增加底座部分的实体密度占比，上部造型做等壁厚的空心结构或者局部减薄处理，让棋子放置在棋盘上时不会因为轻微触碰就翻倒。握持区域的直径设置在12mm至18mm之间，符合成年人手指捏持的舒适尺寸范围，拿取时不会因为过细导致捏持不稳，也不会因为过粗影响手指发力。棋子的总高度控制在75mm至90mm区间，和整套棋子的高度梯度匹配，通常皇后高度略低于国王、高于主教与骑士，形成统一的视觉层级，不会在整套棋盘中显得突兀。

设计思路上，首先以底座的圆形轮廓为基准，向上做渐进式的曲面过渡，中部的收腰段刚好对应手指捏持的位置，曲面曲率经过反复调整，保证手指贴合时没有突兀的棱角；上部的皇冠造型采用对称式结构，所有凸起的冠齿部分做均匀分布，既还原皇后棋子的经典视觉特征，也避免单侧凸起导致的重心偏移。建模过程中优先采用草图旋转生成主体基础轮廓，再对上部冠饰部分做阵列切除与凸台添加，保证整体结构的轴对称性，减少后续加工时的动平衡问题，所有曲面之间做G1连续过渡，避免出现折线棱边，无论是采用3D打印直接制作，还是开模做注塑、金属压铸生产，都能顺利脱模，不需要额外做复杂的侧抽芯结构，降低生产制造的难度与成本。

安装边界方面，这类棋子不需要额外的固定结构，依靠底座平面与棋盘表面的静摩擦力保持位置稳定，底座平面的平面度公差控制在0.1mm以内，保证放置时不会出现晃动，底座底部可以预留0.2mm深的凹槽用于粘贴防滑绒垫，绒垫粘贴后不会突出底座平面，既可以避免棋子刮花棋盘表面，也能进一步增加摩擦力，减少棋子被误碰移位的可能。如果是用于高端金属材质棋子的生产，上部结构可以预留配重块的安装腔室，在不改变外部造型的前提下调整整体重量，让棋子拿取时有更扎实的手感，配重腔的开口设置在底座底部，安装配重后用底盖封合，不影响外部外观的完整性。针对不同的加工工艺，模型的壁厚做对应适配，注塑工艺下均匀壁厚控制在1.8mm至2.5mm，避免壁厚不均导致的缩痕问题；3D打印工艺下可以适当调整壁厚到1.2mm至2mm，减少打印材料消耗同时保证结构强度；金属铸造工艺下则需要预留加工余量与拔模斜度，保证铸件成型后可以顺利做后续的表面抛光处理。
