涡扇喷气式航空发动机外观结构

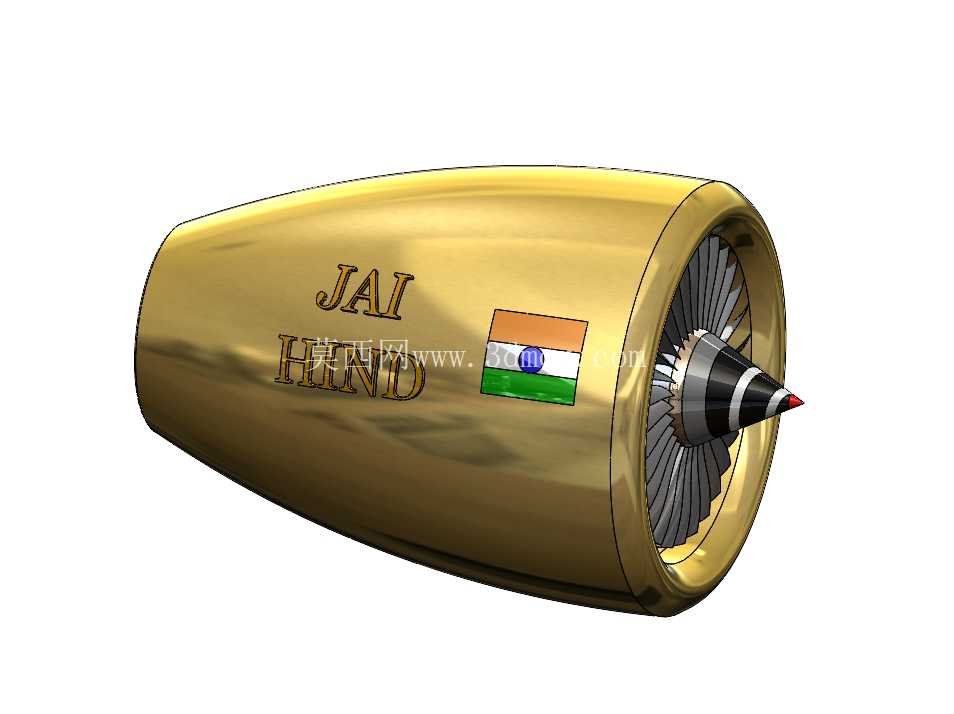

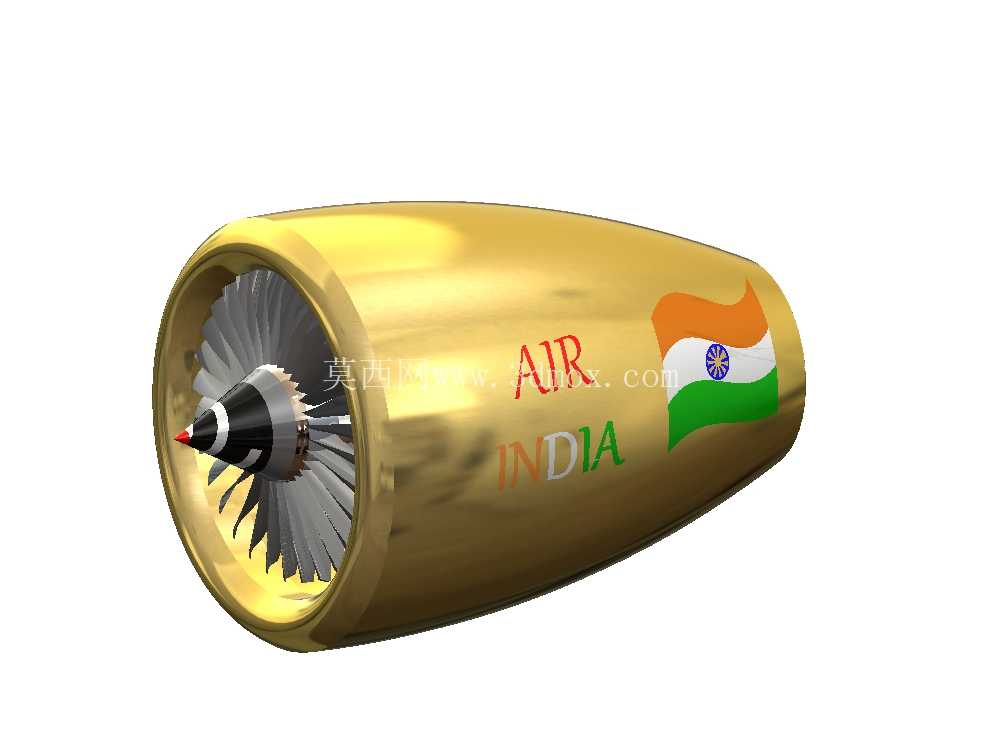

　　这套涡扇喷气发动机的三维结构，在外观建模阶段就把进气道唇口、整流罩、风扇叶片与短舱壳体的装配关系梳理得比较清楚，适合航空动力教学演示、概念机型外观方案评审以及铸造工艺前期的模样参考。从实际使用场景看，这类大涵道比涡扇动力主要吊挂在民航客机或大型运输机机翼下方，短舱前端直接面对来流，进气唇口需要兼顾低速吸气效率与高速防冰余量，外壳曲面还要和吊挂、反推装置、防火墙留出足够的安装间隙。建模时先确定发动机的轴向中心线，前端锥形整流罩沿轴线平滑收束，引导气流均匀进入风扇级；整流罩后方是一圈呈空间扭角分布的风扇叶片，叶根与轮盘榫槽位置对应，叶尖则贴近进气机匣内壁，保留运转时的叶尖间隙。

　　叶片数量和扭角不是随意摆放的，每一片都绕轮毂按周向阵列，叶型从根部到顶缘存在明显的弦长与弯度变化，目的是让不同半径处的气流都能获得合适的做功角度。短舱外壳采用旋转体加局部修形的思路构建：进气唇口做成圆润的厚边轮廓，避免大迎角进气时发生气流分离；中段壳体略微外扩，为内部风扇、压气机和外涵道留出流通空间；尾部则向尾喷口方向缓慢收敛。外壳表面的标识涂装只作为外观展示层，真正的结构边界仍以金属蒙皮和法兰对接面为准。安装边界方面，发动机短舱的最大外径集中在进气唇口稍后位置，吊挂接头通常布置在核心机上方的承力机匣处，三维装配时要核对短舱与机翼前缘、襟翼滑轨以及维护通道的相对位置，防止吊装后出现干涉。

　　前端整流罩锥度、风扇叶片旋转包络和进气机匣内壁之间需要分层检查：叶片转动形成的包络面不能与机匣发生静态干涉，同时还要预留热膨胀和振动位移余量。对于铸造模样而言，风扇叶片这类薄壁复杂曲面不宜直接按最终零件尺寸出模，模型中可先体现叶身气动外形与榫根连接段，后续再由工艺人员补充加工余量、拔模斜度和分型面；短舱壳体如果采用分段铸造或钣金焊接，也需要在法兰边、安装耳片和检修口位置增加加强结构。内部流道层面，外涵空气从风扇后沿短舱环形通道向后流动，内涵气流则进入核心机参与燃烧，建模虽然侧重外观，但进气道、风扇盘和中心锥的同轴度必须严格约束，否则后续剖切展示或工程出图时会出现流道错位。

　　整流罩前端的小锥头用于理顺轴心附近气流，降低进气畸变；风扇叶片前后缘较薄，建模时要保证曲面光顺，避免出现褶皱面影响渲染和数控加工。整机轴向长度与短舱直径的比例，直接决定机翼吊挂后的离地间隙，起落架压缩、轮胎变形以及发动机吊点挠度都应在总装布置中一并校核。对于结构设计人员，这套模型可以用来核对进气道唇口半径、风扇叶尖间隙、短舱分段对接面以及外部管路敷设空间；对于选型和教学人员，则能直观理解大涵道比涡扇从进气、风扇增压到尾喷排出的基本布局。建模过程中，旋转特征、曲面放样和周向阵列是主体手段，叶片单独完成叶型曲面后再按轮毂角度阵列，短舱外壳通过多段截面控制曲率，最后把中心锥、叶片、轮盘和机匣按轴线装配，形成完整的发动机前端展示结构。
