175磅弩用铝制导滑轨结构设计

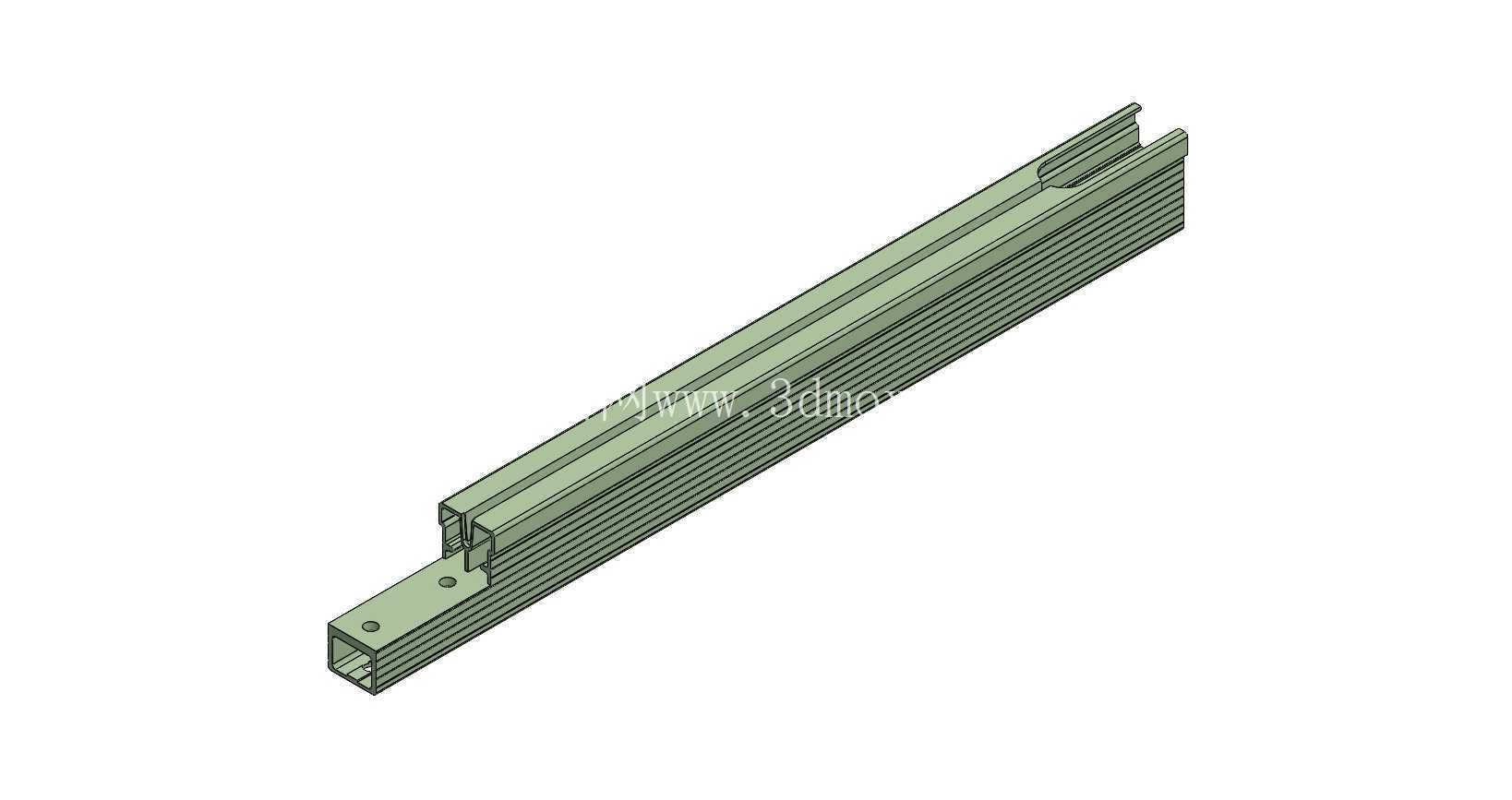

　　这款铝制导滑轨是适配175磅级弩具的核心承力导向部件，在实际户外狩猎、竞技射击类弩具的结构体系中，导轨承担着弩箭发射全程的姿态约束、滑动导向以及结构承载的核心作用，其加工精度、结构强度直接决定了弩具的射击精度与长期使用的结构可靠性。从结构设计逻辑来看，该导轨采用一体化铝挤型材加工成型，整体为长直条形截面结构，主体部分设置多层平行的导向滑槽，滑槽的截面尺寸与弩箭尾端的滑动卡扣、弦座滑块的配合公差控制在0.02mm范围内，既保证滑动过程无卡滞，也避免间隙过大导致的发射姿态偏移。导轨靠近弩臂前端的位置设计有带安装孔的连接端板，端板上的两个通孔用于和弩身前部的固定座通过螺栓锁紧，安装孔的位置度公差控制在0.05mm以内，确保导轨装配后与弩身基准面的平行度误差不超过0.1mm/m，避免发射过程中出现箭支偏磨的问题。导轨尾部的开槽结构是为弦座滑块的行程末端做让位设计，开槽的深度与宽度匹配滑块的端部尺寸，同时在开槽位置做了局部加厚处理，抵消弦座滑块高速撞击时的应力集中，避免长期使用后出现型材开裂的问题。

　　从实际应用场景出发，175磅级的弩具发射时弦的初始拉力较大，导轨需要承受弦座滑块高速滑动时的侧向力与正向压力，因此选用6061-T6铝合金作为基材，既保证足够的结构强度，也能控制整体重量，相比钢制导轨减重40%以上，同时铝合金的表面氧化处理后耐磨性能优异，无需额外添加润滑层即可满足上千次发射的滑动磨损要求。在安装边界上，该导轨的总长度适配常规175磅弩的弩身长度，安装时需要保证导轨上表面与弩身托块的上平面处于同一水平面，导向滑槽的中心线与弩箭的理论发射轴线完全重合，若装配时出现角度偏差，会直接导致箭支出膛时出现初始偏角，大幅降低远距离射击的精度。

　　导轨侧面的多层筋条结构一方面是为了提升长型材的抗弯截面模量，避免长导轨在装配锁紧后出现弯曲变形，另一方面筋条形成的凹槽可以作为弩身其他附件的安装定位槽，比如瞄准具底座、撒放器固定座都可以通过卡槽直接固定在导轨侧面，无需额外打孔破坏导轨的主体结构。在细节设计上，导轨所有的棱边都做了R0.5的圆角处理，避免装配和使用过程中划伤操作人员，同时滑动接触面的表面粗糙度控制在Ra1.6以下，降低弦座滑块滑动时的摩擦阻力，减少发射过程中的能量损耗，提升弩箭的初始出膛速度。

　　不同于普通的通用导轨，该弩用导轨的截面形状是完全适配弩具的发射逻辑设计的，上部的窄槽用于约束箭尾的定位凸点，下部的宽槽用于容纳弦座滑块的滑动部分，两层槽的平行度公差要求极高，在铝挤成型后需要通过校直工序保证全长直线度不超过0.1mm，后续数控加工安装孔时一次装夹完成所有孔位加工，避免二次装夹带来的位置误差。实际选型替换时，需要确认导轨的安装孔距、滑槽截面尺寸与原有弩身的匹配度，若孔距存在偏差，可在弩身连接座上加工腰型孔进行微调，但必须保证装配后导轨的直线度与平行度符合要求，否则会严重影响使用性能。
