带轮式简易钢制抛射装置结构设计

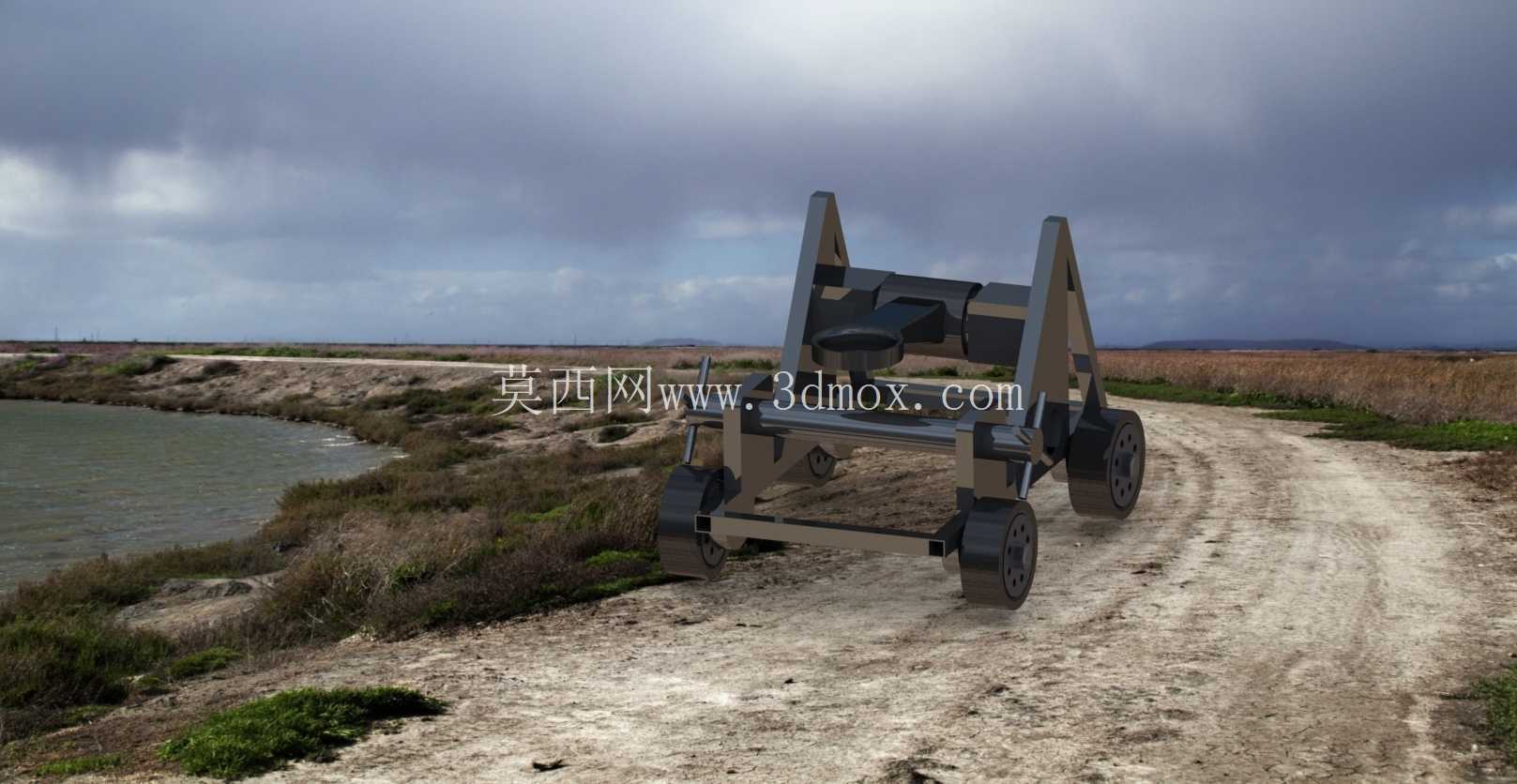

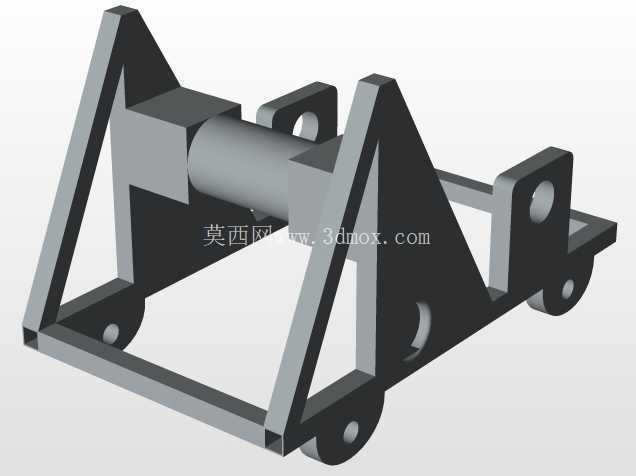

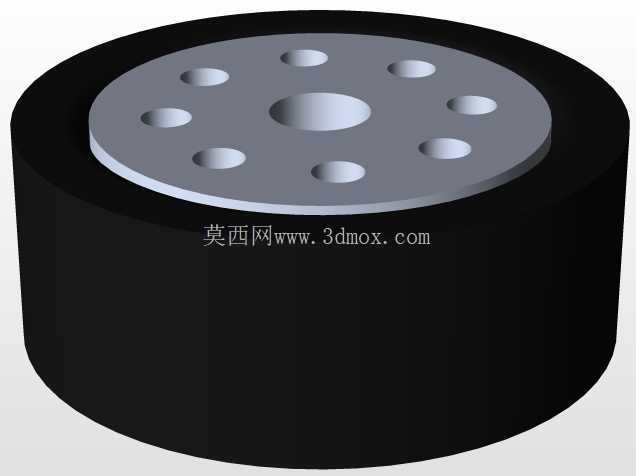

这款带轮式钢制弹射装置，核心定位是满足小载荷物体短距离定点抛送的作业需求，在户外实训演示、小型物料转运、科普教具场景中都能适配使用。整体结构采用方钢焊接作为主承载框架，没有采用复杂的铸件壳体，所有受力杆件都通过满焊连接，焊后做了应力释放处理，避免长期受冲击载荷出现焊缝开裂的问题。移动部分采用四个实心橡胶轮搭配轮轴支架，轮轴与主框架之间通过螺栓紧固，没有设置弹性悬挂结构，因为这类装置作业时不需要高速移动，仅需短距离人力推移，实心轮的承载能力更强，也不会出现充气轮爆胎的问题，轮距设置为620mm，轴距780mm，推移时的稳定性足够，即使在非硬化的土路、砂石路面上推移，也不会出现侧翻风险。

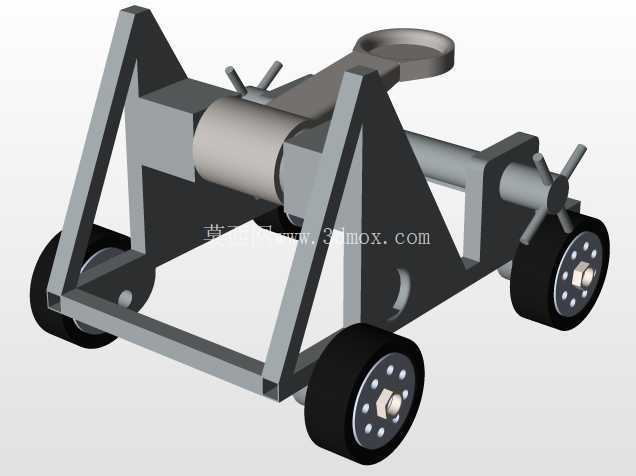

发射主体部分采用俯仰角度可调的结构设计，发射臂的转轴固定在主框架上部的两个立式支撑座上，支撑座上开有弧形调节槽，可根据抛射距离需求调整发射臂的初始仰角，调节范围覆盖20度到65度，调整到位后通过锁紧螺栓固定，不需要额外的工具就能完成角度调整，适配不同的抛射距离要求。发射动力采用弹性储能结构，储能部件的安装位置预留了足够的调节余量，可根据抛射物的重量调整储能预紧力，避免出现动力不足或者过载损坏结构的问题。发射臂的末端设置了可更换的载物斗，针对不同形状的抛射物可以更换对应尺寸的载物斗，不需要改动主体结构就能适配不同的作业对象。

从安装边界来看，整个装置处于收拢状态时的外形尺寸控制在长920mm、宽680mm、高750mm，不需要占用过大的存放空间，普通的工具柜、储物间都能放置，推移时的整体高度符合人力操作的 ergonomic 要求，不需要弯腰就能完成推移、角度调整、触发操作。触发机构采用机械式扳机结构，没有采用电控元件，整体可靠性更高，在户外无电源的场景下也能正常使用，扳机的触发力设置在15N左右，操作时不需要过大的按压力，同时设置了保险销结构，在非作业状态下插上保险销就能锁定发射臂，避免误触触发造成安全隐患。

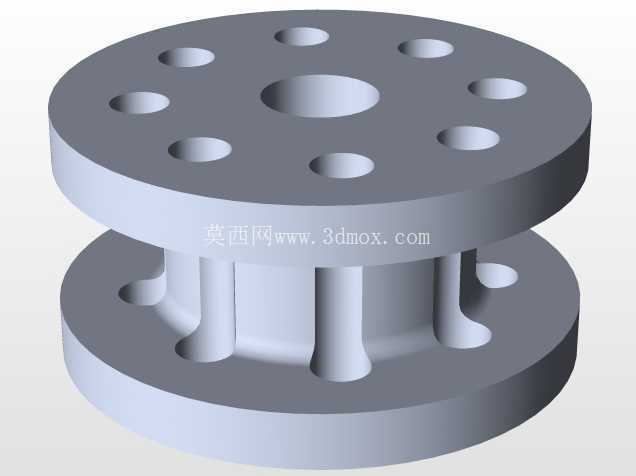

设计过程中优先考虑了结构的易维护性，所有转动部位都采用了标准的铜套衬套，磨损后可以直接更换标准件，不需要对主体结构进行二次加工；所有连接螺栓都采用国标普通粗牙螺纹，日常检修时用常规的扳手就能完成拆装，不需要特殊工具。主框架的下部设置了可伸缩的支撑脚，作业时将支撑脚放下并接触地面，就能锁定整个装置的位置，避免发射时的后坐力导致装置移位，支撑脚的高度可以微调，即使在不平整的地面上也能将装置调整到水平状态，保证发射角度的准确性。

在结构强度校核阶段，针对发射瞬间的冲击载荷，主框架的受力杆件都做了加厚处理，立式支撑座的厚度达到8mm，发射臂采用矩形钢管制作，能够承受最大5kg抛射物发射时的瞬间冲击力，长期使用也不会出现塑性变形。轮轴部分采用45号钢调质处理，能够承受整体装置加上满载载荷的重量，推移过程中遇到小的台阶、坑洼也不会出现轮轴弯曲的问题。整个装置没有复杂的传动结构，零部件数量少，加工难度低，普通的机加工车间就能完成所有零件的加工制作，不需要高精度的加工设备，制作成本可控，适合小批量制作或者个人DIY制作。

实际使用过程中，不需要复杂的调试步骤，只需要根据抛射物重量调整好储能预紧力，设置好对应的仰角，将抛射物放置在载物斗内，拔出保险销后扣动扳机就能完成发射，操作门槛低，即使没有机械操作经验的人员，经过简单的讲解就能安全操作。装置的所有棱角都做了倒角处理，没有尖锐的毛刺，避免操作过程中出现划伤的风险，整体结构没有外露的弹性部件，防止储能过程中部件脱出造成伤人事故。
