单缸斯特林动力装置结构设计方案

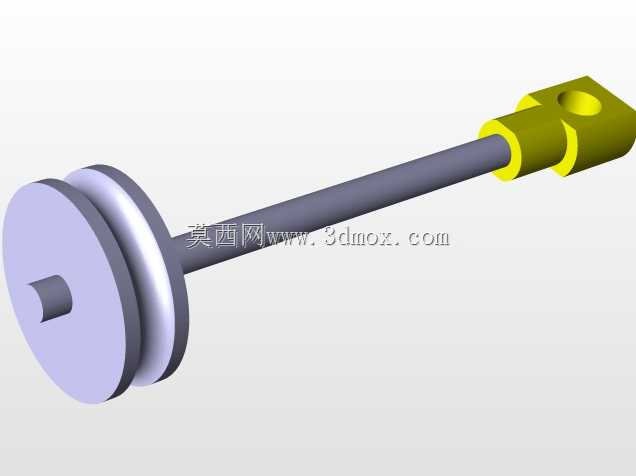

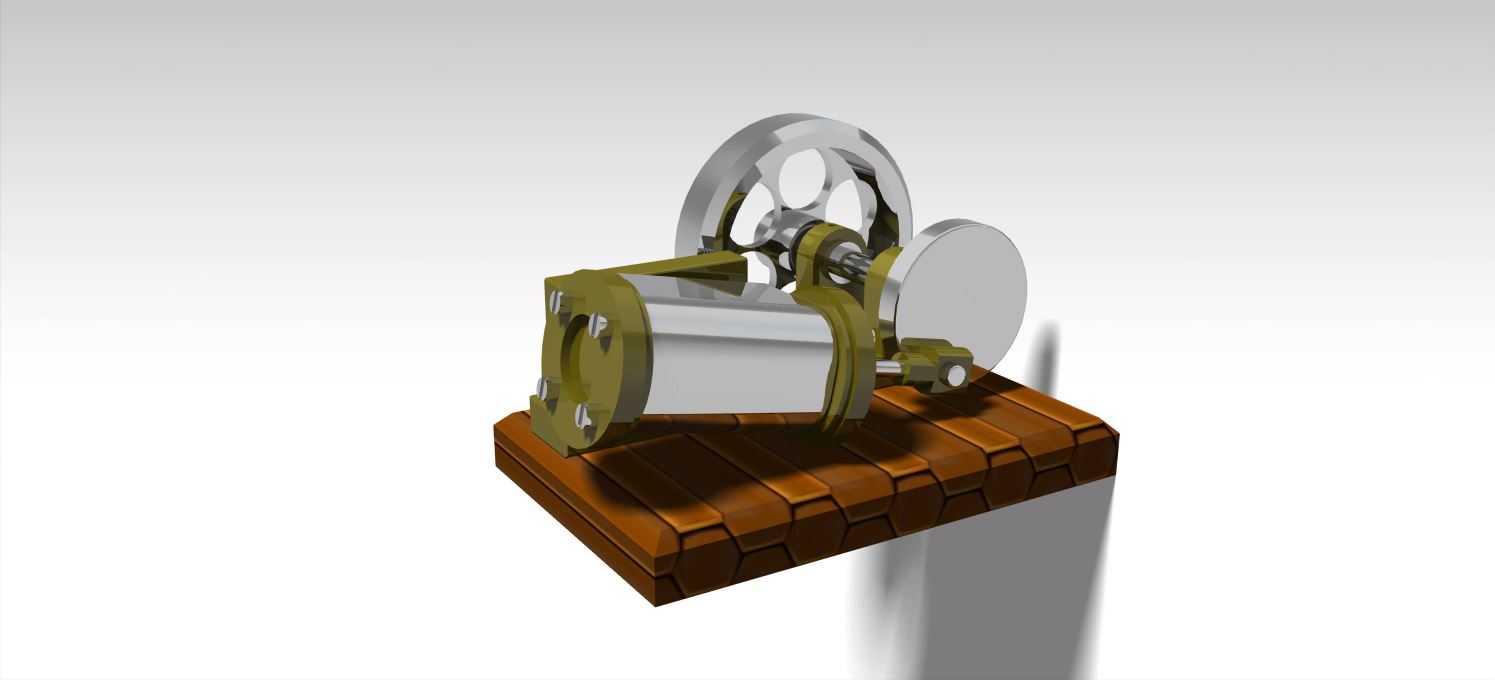

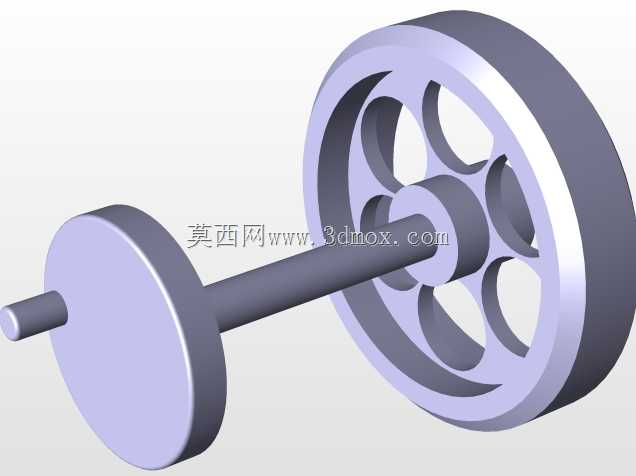

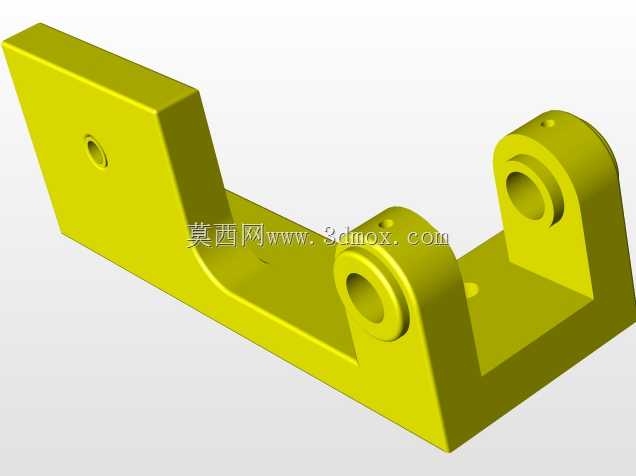

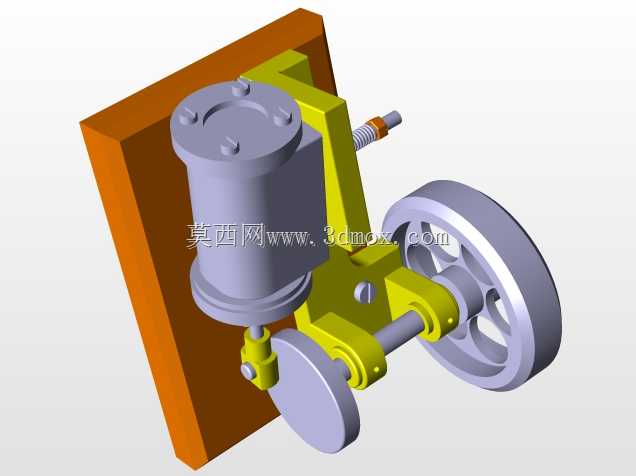

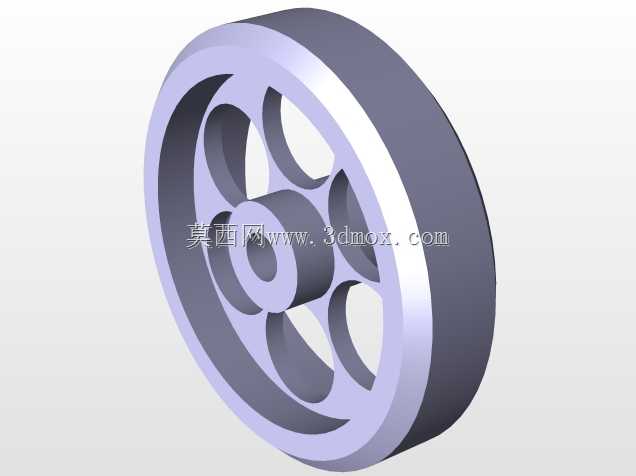

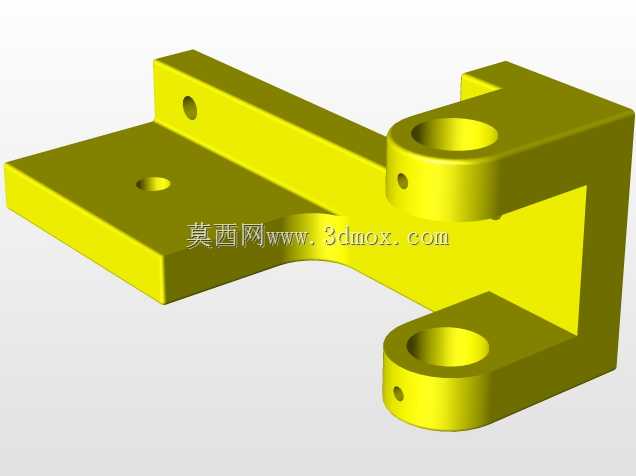

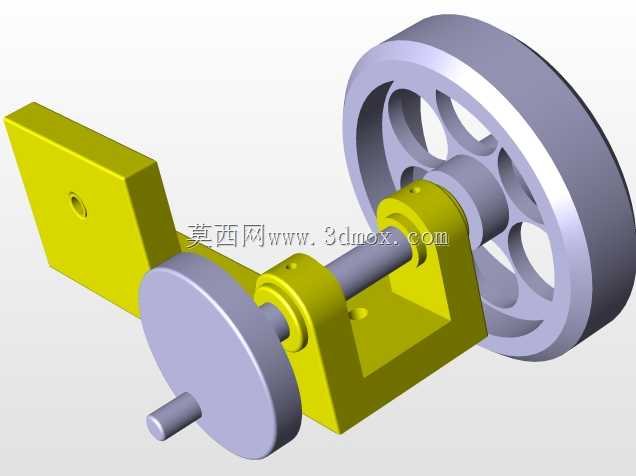

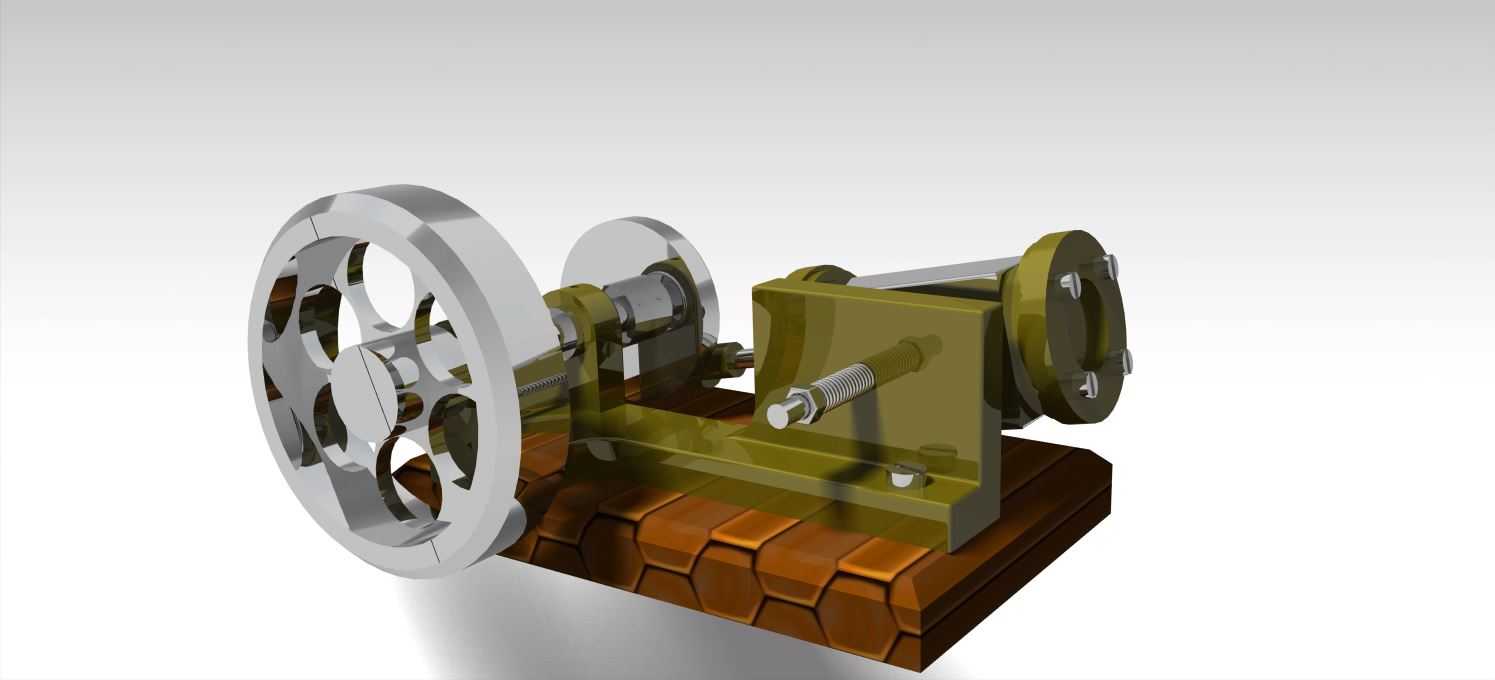

这套单缸斯特林动力结构，常被应用在小型余热回收演示装置、科普教学实验台以及低功率分布式能源试验场景中，作为外燃式热功转换设备，它不需要依赖燃料在缸内爆燃做功，仅依靠缸内外形成的稳定温差就能完成动力输出，对热源的适配性极强，哪怕是低品位的工业余热、太阳能集热产生的热能都能驱动其运转，在小型离网供电、教学演示领域有着不可替代的应用价值。从功能特性来看，整套结构采用卧式布局，动力输出端配置大直径辐条式飞轮，依靠飞轮自身的转动惯量抵消曲柄连杆机构过上下止点的卡顿问题，保证运转过程的连续性，避免出现死点停机的情况；动力缸与置换缸采用平行布置方案，配气活塞与动力活塞的运动相位差严格按照斯特林循环的热力要求匹配，保证工质在冷腔、热腔之间的流动时序符合等容加热、等容冷却的循环逻辑，减少热力过程中的无用功损耗。设计过程中优先考虑了加工装配的便捷性，整体支撑底座采用带防滑纹理的一体式结构，不需要额外制作复杂的安装基座，直接放置在平整台面上就能完成固定，安装边界仅需预留出飞轮转动的径向空间、以及缸体尾部热源布置的操作空间即可，整体外形尺寸适配常规实验台的摆放要求，不需要占用过大的场地空间。传动部分采用曲柄滑块结构将活塞的直线往复运动转化为飞轮的旋转运动，连杆与活塞、曲柄的连接位置都预留了标准销轴的装配间隙，既保证转动副的灵活度，又能控制加工公差带来的运动卡滞风险；缸体端盖采用法兰式连接结构，方便后期拆解调整配气相位，也便于更换不同密封形式的活塞环，测试不同工况下的动力输出效率。在实际应用场景中，这套结构既可以作为热力学教学的具象演示载体，让学习者直观观察外燃循环的完整做功过程，也能作为小型余热回收装置的核心动力单元，搭配小型发电模块就能实现低品位热能向电能的转换，整套结构的运动部件全部外露，方便观察每个传动环节的运动状态，对于机械原理教学、斯特林循环优化试验都有很强的实用价值，设计时特意将支架与底座的连接位置设计为可调节结构，能够根据不同的缸体尺寸调整安装位置，适配不同排量的单缸斯特林结构改装需求，不需要重新制作整套支撑结构，降低了后续迭代改型的加工成本。
