在承压类工业系统的压力防护体系里,杠杆式安全阀是出现较早、可靠性经过长期工业场景验证的超压泄放装置,这类结构的阀门至今仍在中低压蒸汽锅炉、常压承压储罐、小型化工反应装置、厂区低压蒸汽分配管网等场景中大量使用,核心作用是在系统内部压力超过预设安全阈值时,自动开启阀瓣泄放多余介质,待压力回落至允许工作区间后自动回座密封,避免承压壳体、管路附件因超压发生破裂、泄漏甚至爆管事故。

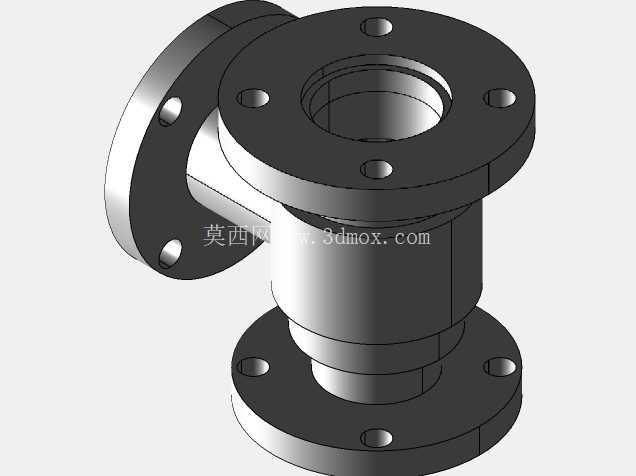

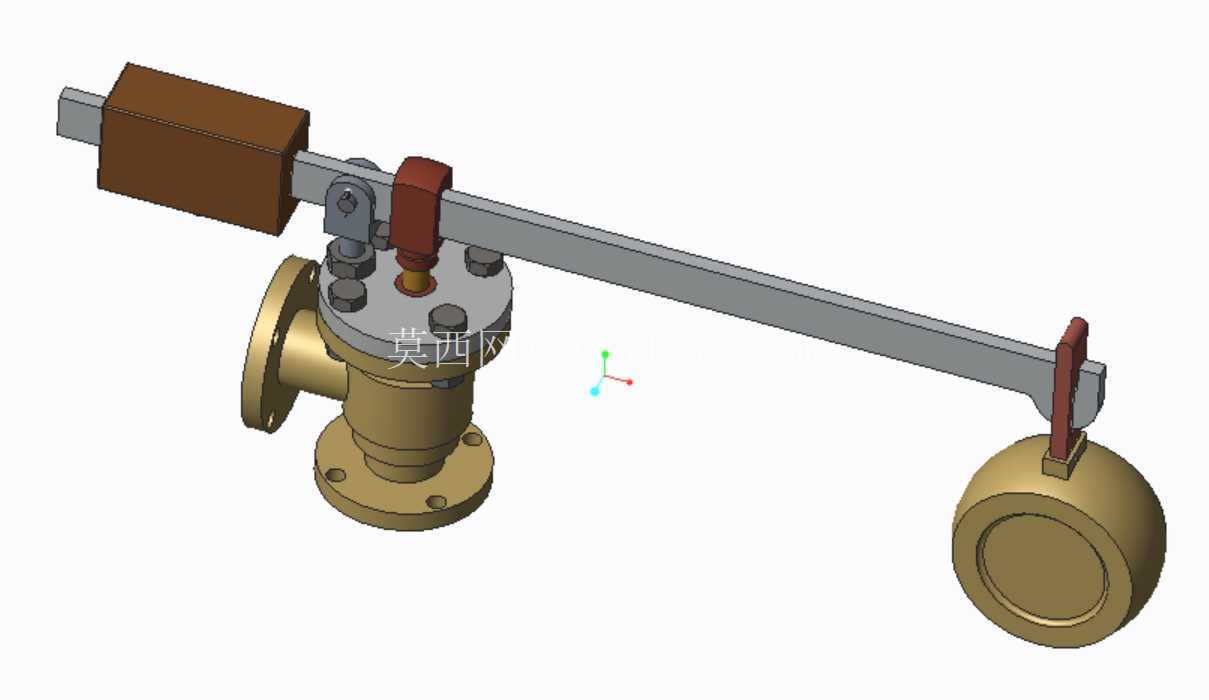

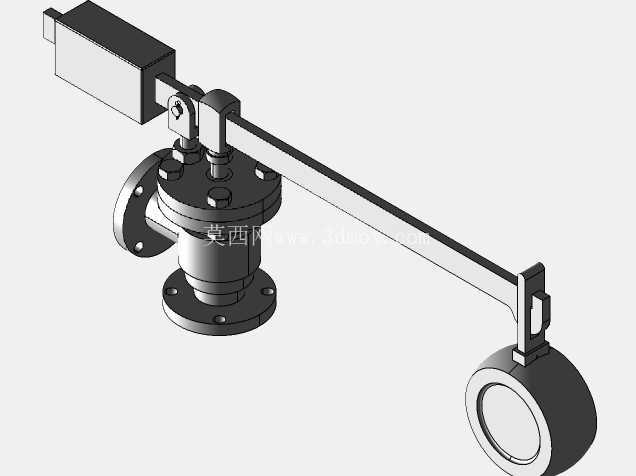

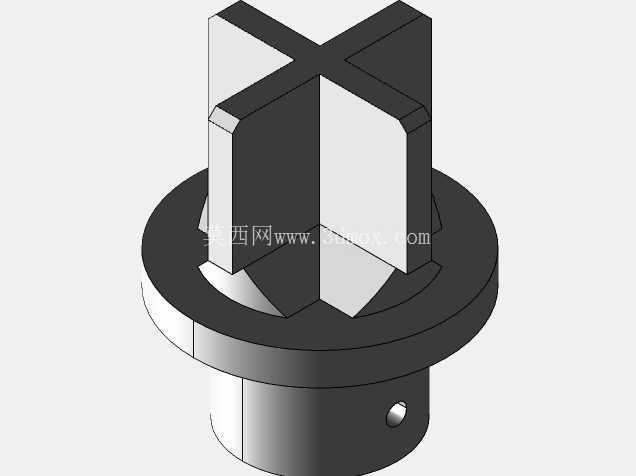

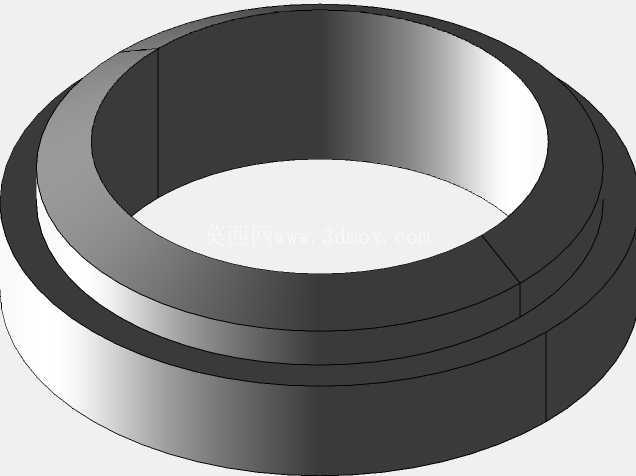

从结构设计逻辑来看,这套杠杆式安全阀采用经典的力矩平衡加载原理,没有采用弹簧加载结构的金属疲劳、长期使用后弹力衰减问题,核心受力部件包含角式阀体、阀瓣阀座密封副、杠杆承载梁、两个独立重锤、支点铰接组件以及导向限位结构。阀体采用角式流道设计,介质入口为垂直向下的法兰连接端,出口为水平朝向的法兰连接端,这种流道布局适配大部分立式安装的承压设备顶部接口,不需要额外加装弯头改变管路走向,能减少管路流阻同时降低安装空间占用。阀瓣与阀杆采用铰接式连接,可在阀瓣落座时自动适配密封面的微小角度偏差,避免因加工同轴度误差导致的密封面偏磨、内漏问题。

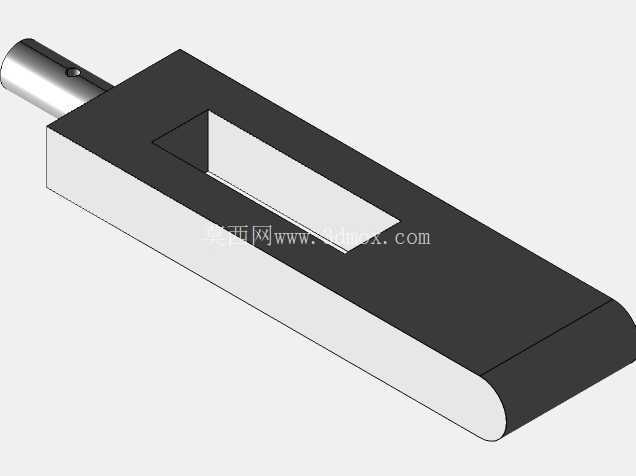

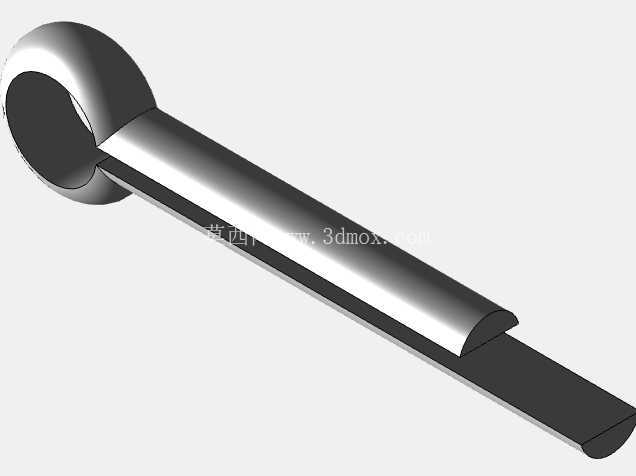

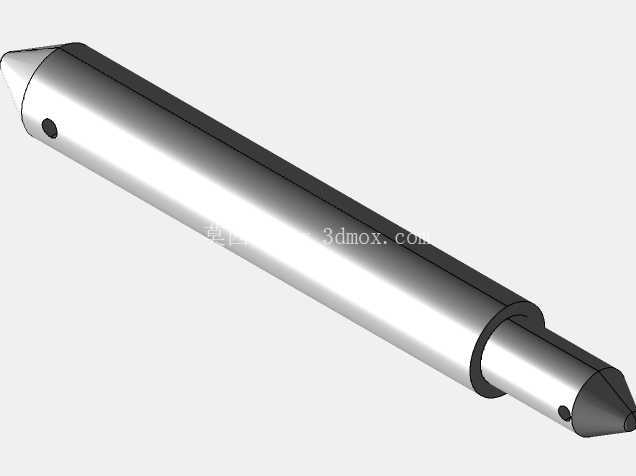

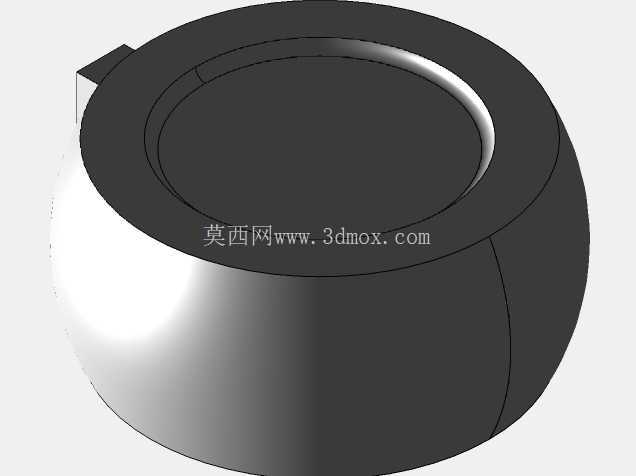

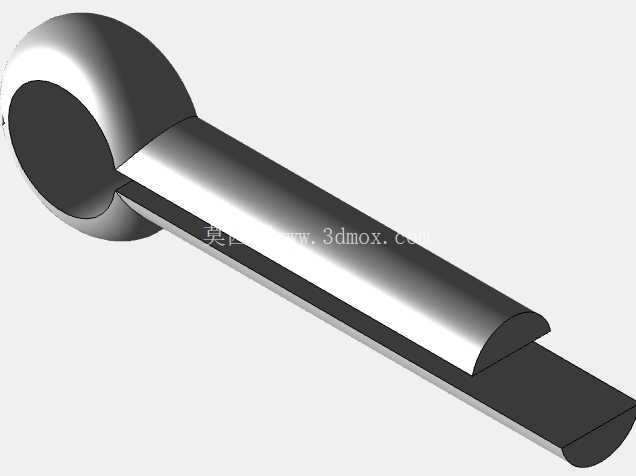

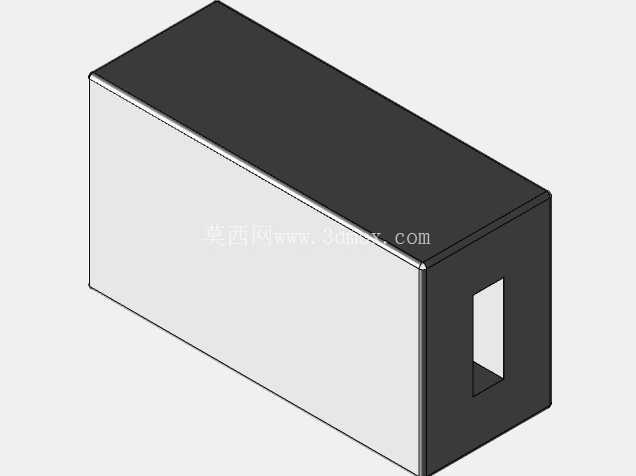

杠杆梁采用等截面矩形钢质结构设计,支点位于靠近阀杆的一侧,通过铰接支座与阀体顶部的阀盖连接,杠杆上预留了重锤位置调节的滑移区间,现场安装调试时可通过改变重锤在杠杆上的力臂长度,精准调整阀门的开启压力,不需要更换弹性部件就能适配不同的工作压力需求,这也是杠杆式安全阀相比弹簧式安全阀在现场调试环节的明显优势。模型中设置了两个不同重量的重锤,靠近杠杆末端的大直径圆盘重锤提供主要的加载力矩,靠近支点侧的方形重锤用于微调开启压力精度,两个重锤都配有锁紧固定结构,避免设备运行过程中因管路振动导致重锤滑移、整定压力偏移。

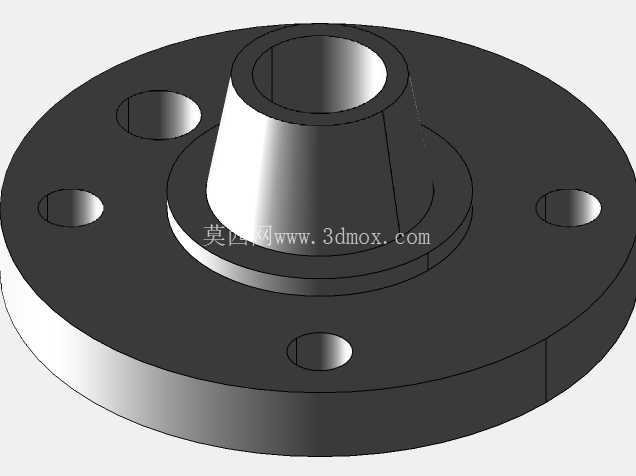

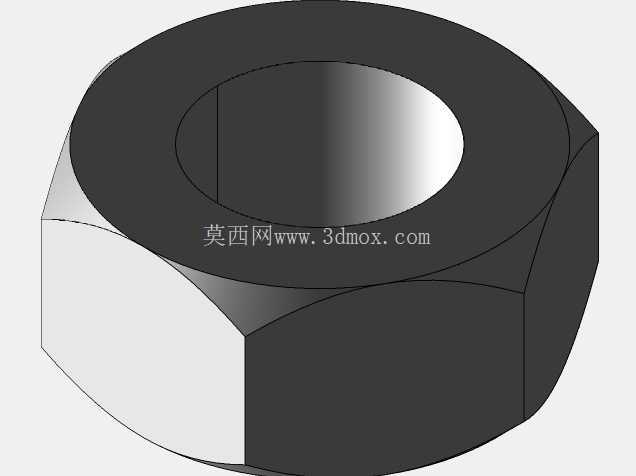

安装边界方面,这款安全阀的入口法兰与出口法兰均采用标准凸面法兰结构,法兰螺栓孔的节圆直径、密封面尺寸匹配常用的中低压管路法兰标准,安装时需要保证阀杆处于绝对垂直状态,杠杆的摆动平面不能有任何结构遮挡,预留的杠杆摆动空间需要满足重锤全行程上下移动不发生碰撞,周边不能布置高温敏感元件、电气接线盒等部件,避免泄放时的高温介质喷溅造成附属设备损坏。阀盖顶部设置了阀杆导向套,限制阀瓣的升降轨迹,避免阀瓣开启过程中发生偏斜卡涩,杠杆的两个铰接支点都配有耐磨衬套,减少长期动作带来的铰接部位磨损,延长阀门的校验周期。
实际选型应用中,这类杠杆式安全阀更适合压力波动小、整定压力不需要频繁调整的固定式承压设备,相比弹簧式安全阀,它的加载力矩更稳定,不受介质温度变化导致的弹簧刚度变化影响,在饱和蒸汽、常温清水、惰性气体等洁净介质的管路系统中密封可靠性更高。设计建模时需要重点校核杠杆的抗弯强度、铰接销轴的抗剪强度,以及阀瓣开启后的泄放面积是否满足额定泄放量要求,重锤的重量与力臂长度需要经过严格的力矩平衡计算,确保阀门整定压力的偏差在规范允许的范围内,同时要考虑重锤的防坠结构,避免极端情况下重锤脱落导致阀门失效。
