便携功能饮料金属罐体三维结构设计

本次设计的金属罐体，核心面向快消饮品的终端零售、户外便携消费场景，覆盖商超货架陈列、自动售货机适配、随身携行使用等多个实际应用环节，在结构设计阶段就充分考虑了全链路的使用需求。从实际用途来看，这类罐体主要用来盛装含气功能饮品，需要同时满足密封承压、内容物保鲜、开启便捷、手持握持舒适等多重要求，还要适配现有快消品行业的罐装、封盖、物流运输、堆码存储等全套生产流通环节的通用标准。

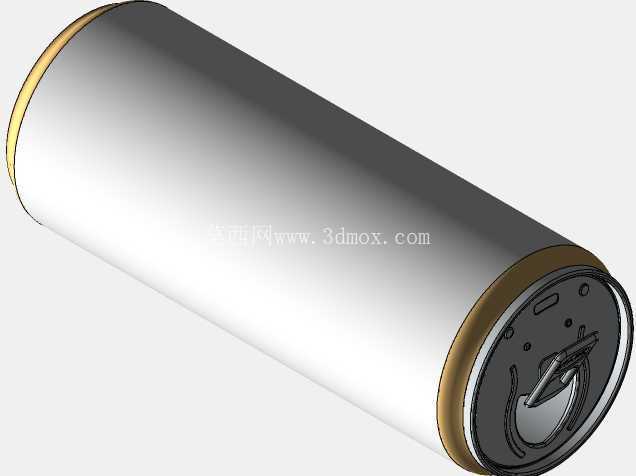

在功能特性设计上，罐体采用单片铝质冲拔成型的主体结构，罐身做了微收腰的曲面处理，既提升了手持握持时的贴合度，避免表面凝露时打滑脱手，也能在不增加壁厚的前提下提升罐体的环向承压能力，适配含气饮品内部的正压工况，避免运输过程中因温度变化、颠簸挤压出现鼓罐、渗漏问题。罐口采用标准的202型易撕盖配合结构，卷边位置做了三重圆弧过渡设计，既保证封盖后的密封可靠性，也能让消费者开启时拉环受力更均匀，避免拉环断裂、罐口变形的问题；罐底采用内凹式球面抗压结构，配合底部的环形支撑凸缘，既可以提升罐体垂直方向的堆码承重能力，也能在罐体放置时形成稳定的支撑面，避免放置在光滑桌面时出现滑移。

设计思路上没有做过多冗余的异形结构，整体以圆柱曲面为基础形态，罐身预留了足够的平整曲面区域，方便后续外包装标签的粘贴、印刷工艺实施，不会因为曲面曲率变化过大导致标签起皱、印刷图案变形。罐身的壁厚做了梯度设计，中部握持区域壁厚控制在0.12mm左右，上下卷边、受力集中的区域壁厚提升到0.2mm，在保证整体结构强度的前提下尽可能降低材料用量，控制单罐的生产成本，也符合快消包装轻量化的行业趋势。

外形尺寸与安装边界方面，罐体总高度控制在132mm，罐身主体直径66mm，罐口收口位置直径52mm，底部支撑环的直径62mm，这个尺寸完全适配现有市面上主流的自动售货机货道、标准罐装饮品的周转箱格位、商超货架的层间距，不需要对现有流通环节的设备做任何改造就可以直接适配。罐身的最大外轮廓没有突出的结构，整罐堆叠时上下罐可以通过底部内凹结构和罐口的凸起实现自定位，堆码高度达到12层时也不会出现滑移、塌垛的问题。在结构细节上，罐身内部做了食品接触级的内壁涂层适配结构，建模时预留了涂层厚度的装配间隙，避免后续工艺处理时出现涂层厚度不均导致的内容物腐蚀罐体问题；拉环的开启行程做了限位设计，开启后拉环不会完全脱落，避免消费者随意丢弃拉环造成的环保问题，同时拉环的按压位置做了圆弧翻边处理，开启时不会划伤手指。

从结构验证的角度，建模过程中对罐体做了承压仿真模拟，在内部0.6MPa的正压工况下，罐身最大变形量不超过0.3mm，远低于行业标准允许的变形阈值；垂直堆码承重测试中，单罐可承受200N的垂直压力不发生失稳变形，完全满足物流运输过程中的堆码要求。手持握持区域的曲面曲率经过反复调整，成年人单手握持时手指与罐身的接触面积达到85%以上，长时间握持也不会出现硌手的问题，罐身表面的微纹理结构建模时也做了还原，提升凝露状态下的摩擦力，减少滑脱风险。整体结构完全兼容现有的易拉罐灌装生产线，不需要对生产线的拨瓶轮、封盖头、输送导轨做任何调整，就可以直接上线生产，大幅降低了产品落地的改造成本。
