带自发电GPS功能的家用清洁机器人结构设计

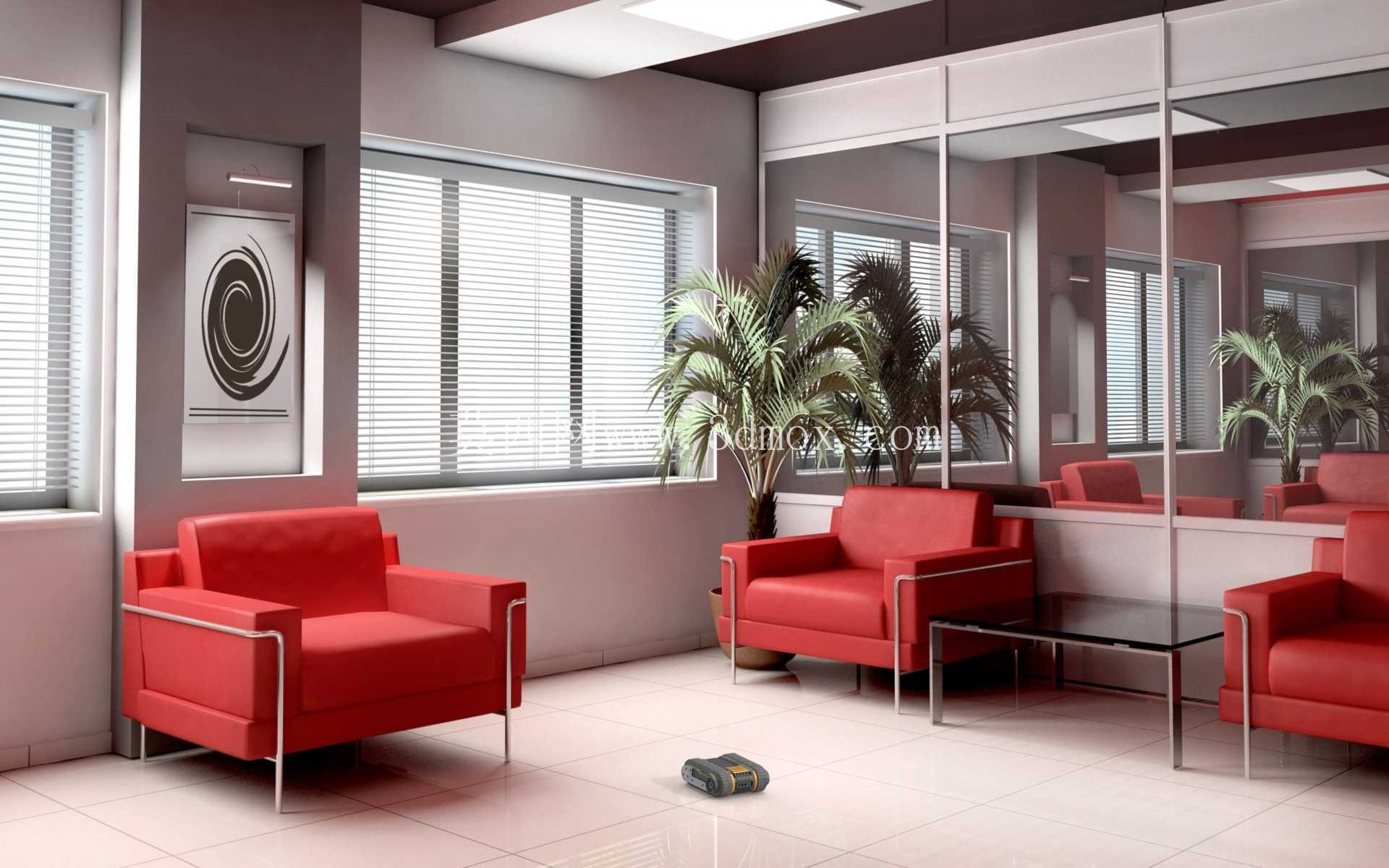

做这款清洁机器人的三维结构设计时，最先要锚定的是民用室内场景的实际使用边界，毕竟这类设备的核心使用场景是家庭客厅、卧室、小型办公会客区这类铺装地砖、木地板的平整硬质地面，就像图中呈现的办公会客区场景，地面无大坡度、无超过20mm的连续凸起障碍，日常散落的是浮尘、细碎纸屑、毛发类轻质垃圾，同时这类半开放的会客区域还存在无人时段的安防巡查需求，这也是设计时把清洁和安保功能整合的核心出发点。

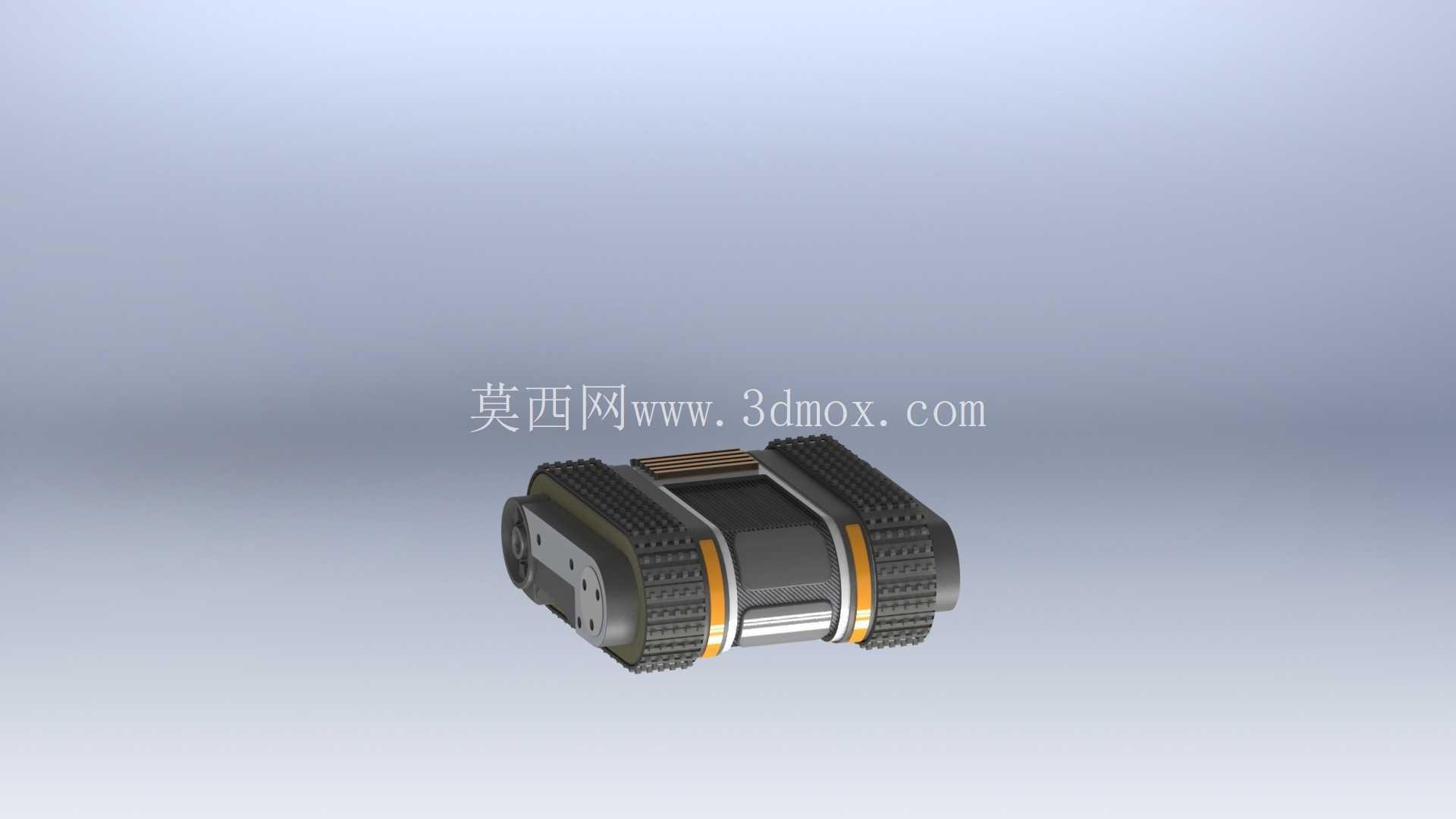

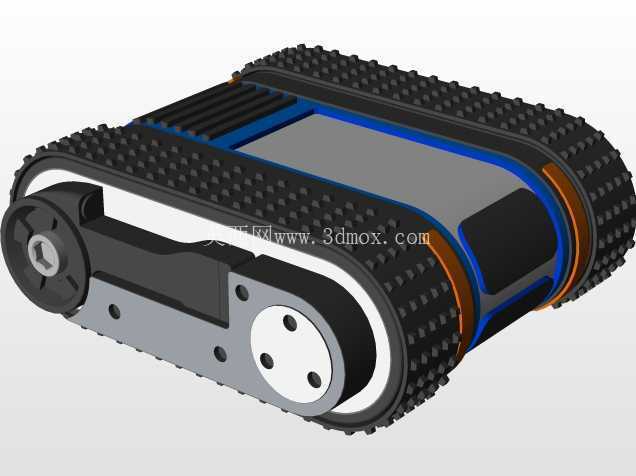

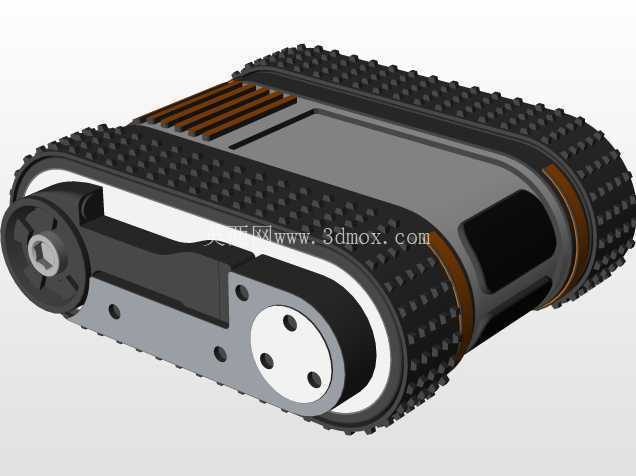

从功能落地的结构逻辑来看，整机采用扁圆形的低矮机身设计，整体高度控制在80mm以内，这个尺寸边界是反复核对过的——常规家用沙发底、床底、办公区茶几底部的离地间隙普遍在90-120mm区间，80mm的机身高度可以保证设备顺利进入这类低矮盲区完成清洁作业，不会出现卡滞无法通行的问题；机身直径设定为320mm，这个尺寸既可以保证内部有足够空间布置功能模块，又能在转向时灵活通过室内400mm宽度的常规过道，不会在墙角、家具转角处出现转向卡阻。行走轮采用左右对称布置的驱动轮加前置万向从动轮的三轮结构，驱动轮选用带防滑纹理的橡胶材质，轮面突出机身下表面15mm，配合悬挂结构的5mm上下浮动量，可以轻松越过10mm以内的地面接缝、地毯边缘这类小型障碍，不会出现轮组悬空打滑的情况。

核心功能模块的排布上，清洁模块布置在机身底部靠前位置，采用浮动式滚刷加双边刷的组合结构，滚刷长度220mm，覆盖机身中部主要清洁宽度，边刷伸出机身侧面30mm，转动时可以把墙角、家具边缘的垃圾扫到滚刷覆盖区域，避免出现清洁死角；吸尘风机的进风口正对滚刷后方，垃圾被扫起后直接通过负压吸入尘盒，尘盒设计为抽拉式结构，布置在机身后部，容量450ml，满足普通家庭120㎡面积单次清洁的储尘需求，不需要中途频繁倾倒。

内置的GPS定位模块并不是普通家用扫地机常见的激光雷达或者视觉导航，而是针对跨楼层、大平层甚至小型独栋场景设计的全局定位模块，天线布置在机身上表面的无遮挡区域，避免机身金属结构件屏蔽信号，可以在设备完成清洁后精准返回充电座位置，也能在设备被移动、卡滞时反馈实时位置，兼顾安保巡查时的位置记录功能，配合机身前部的微型碰撞传感器和沿墙传感器，在巡查移动过程中可以实时感知周边障碍物，记录移动路径上的异常情况。

自发电系统是这款设计区别于常规清洁机器人的核心结构，模块布置在机身中部的空余空间，利用行走轮转动的动能带动微型发电模组运转，在设备行走清洁、巡查移动的过程中持续为内置储能电池补能，配合低功耗的主控芯片和传感器模组，可以大幅延长设备的单次充电续航时长，减少充电频次，适配大空间长时间的清洁加巡查作业需求。机身外壳采用ABS注塑成型的上下扣合结构，上表面做磨砂防刮处理，避免日常使用中被掉落的小物件刮花，边缘做R15的圆角过渡，既可以降低碰撞时对家具、墙面的损伤，也能避免尖锐边角磕碰造成的机身开裂。

在建模过程中特意做了全结构的干涉检查，所有运动部件比如滚刷、边刷、行走轮、发电模组的转动件之间都预留了至少2mm的安全间隙，避免长期运行后因为部件磨损、装配公差出现运动卡滞；所有电子模块的安装位都设计了对应的卡扣和螺丝柱，不需要额外打胶固定，方便后期拆解维护更换易损件；尘盒的密封胶圈安装槽做了0.8mm的过盈设计，保证吸尘过程中不会出现漏风漏尘的问题，维持稳定的吸尘负压。

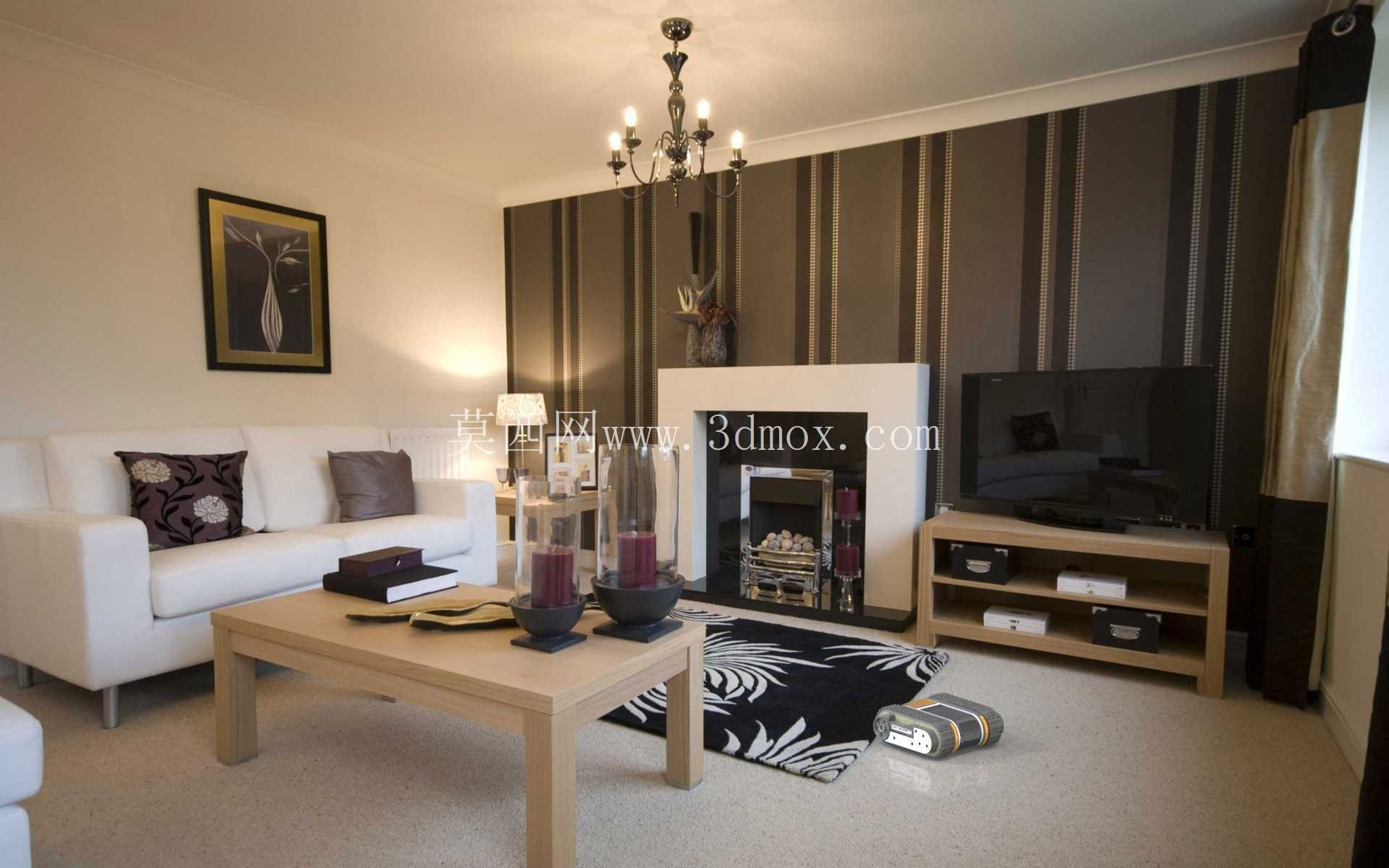

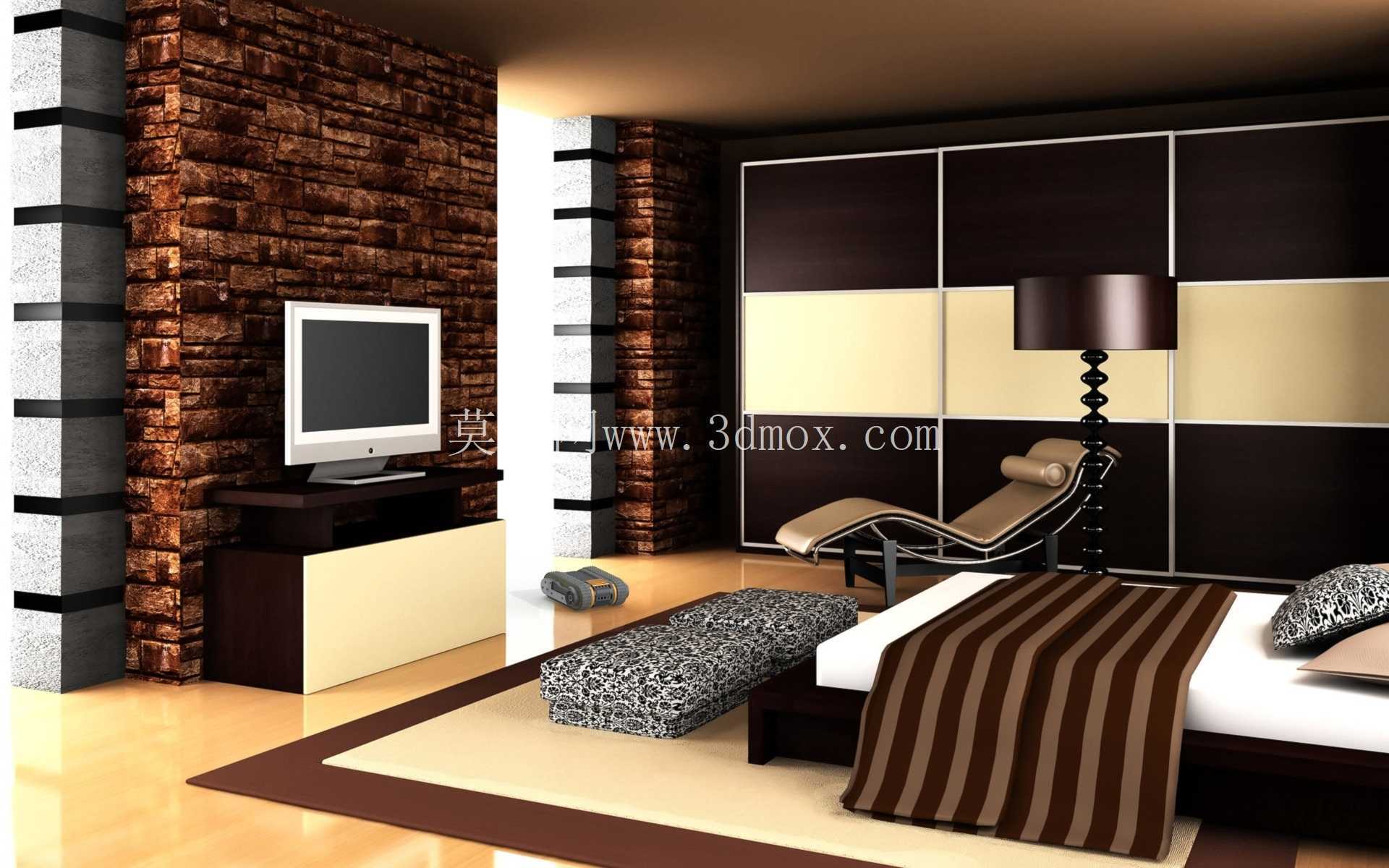

从实际使用的适配性来看，这款设备不需要对使用场景做额外改造，只要地面平整度偏差不超过15mm/㎡，不管是抛光地砖、复合木地板还是短毛地毯都可以正常通行作业，日常使用中不需要用户频繁干预，设置好定时任务后就可以自动完成区域清洁和巡检，自发电系统的加入也降低了设备的充电频次，更适合日常无人值守的使用场景，不管是家庭住宅还是小型办公会客区都能适配。
