车用点火系统火花塞结构三维设计

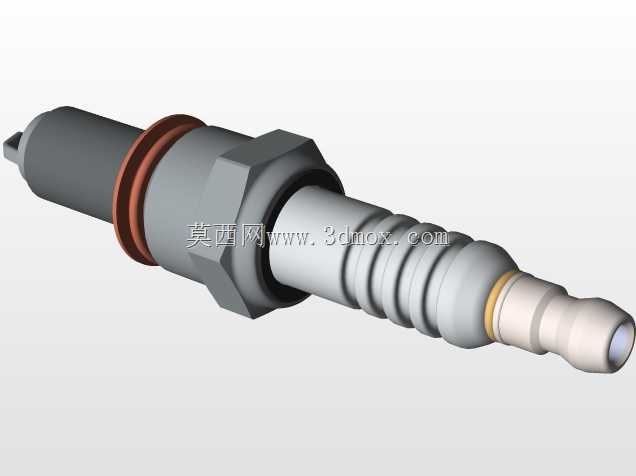

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出与排放表现的核心执行部件，这套三维结构完整还原了量产车用火花塞的全部装配细节，可直接用于点火系统匹配校核、发动机周边布局干涉检查以及维修教学演示场景。从实际装车工况来看，火花塞的安装位置直接深入发动机燃烧室内部，下端电极区域需要承受缸内交变的高温高压燃气冲击，中段螺纹部位要保证与气缸盖安装孔的密封配合，避免燃气泄漏，上端接线端则需要与点火线圈输出端可靠连接，保证高压电能稳定传输到电极间隙处。

　　设计过程中首先确定的是安装边界参数，主体采用M14标准安装螺纹，这是目前乘用车汽油机最通用的安装规格，螺纹段长度匹配常见的铝制气缸盖安装深度，保证电极端面伸入燃烧室的距离符合燃烧室形状设计要求，不会因为伸入过长碰撞活塞顶部，也不会因为伸入过短导致点火位置偏离缸内混合气富集区，造成点火延迟、燃烧不充分的问题。螺纹上方的六角拧动部位采用对边16mm的标准尺寸，可匹配常规火花塞套筒的操作空间，在建模时特意保留了六角部位的倒角细节，方便套筒对位套入，也能避免安装时边角磕碰气缸盖安装孔的涂层。

　　密封结构的设计是火花塞可靠性的关键，这套模型还原了螺纹上方的多层密封结构，首先是铜质密封垫圈，安装时被压紧在六角端面与气缸盖安装座之间，依靠金属塑性变形填充结合面的微观间隙，承受缸内爆发压力时不会出现燃气泄漏；垫圈上方的红色耐高温氟橡胶密封圈，则是用于隔绝发动机舱内的油污、水汽进入螺纹配合缝隙，避免长期使用后螺纹锈蚀粘连，方便后续维修拆卸。绝缘体部分采用分段式的棱纹结构设计，这部分结构并非装饰作用，一是可以增加绝缘体表面的爬电距离，避免高压电在潮湿、积污的环境下出现沿面闪络，导致点火能量损失；二是棱纹结构可以增加绝缘体与金属壳体之间的结合面积，提升两者压装后的连接强度，承受发动机工作时的剧烈振动不会出现松动移位。

　　电极部分的设计还原了量产镍合金电极的结构特征，中心电极从绝缘体内部穿出，顶端与侧电极之间保留标准的点火间隙，侧电极焊接在金属壳体下端，折弯后对准中心电极轴线，保证高压击穿时的火花位置稳定。绝缘体上端的接线端子采用阶梯式的卡扣结构，可适配不同形式的点火线圈接头，无论是插装式高压点火线还是直接压装的笔试点火线圈，都能保证连接可靠，不会因为发动机振动出现松脱断电的问题。端子部位的黄色密封环则是用于卡紧点火线圈的橡胶护套，避免水汽进入接线部位造成氧化接触不良。

　　在进行发动机周边布局设计时，这套模型可以直接导入整机装配环境，校核火花塞安装时的操作空间是否足够，比如气缸盖上方的气门室盖、点火线圈安装支架、进气管路等部件是否会遮挡火花塞套筒的操作路径，避免后期样机装配时出现火花塞无法正常拆装的问题。同时也可以用于模拟火花塞的热特性匹配，不同热值的火花塞绝缘体裙部长度存在差异，这套基础模型可通过调整绝缘体裙部的长度参数，快速衍生出不同热值的型号，匹配不同升功率、不同压缩比的发动机需求，减少重复建模的工作量。对于职业院校的汽修教学场景，该模型可拆解为金属壳体、绝缘体、中心电极、侧电极、密封垫圈、接线端子等独立零件，用于讲解火花塞的装配关系、工作原理以及常见故障的成因，比如电极烧蚀、积碳淹缸、密封失效漏气等问题的结构诱因，帮助学员直观理解部件结构与故障之间的关联。
