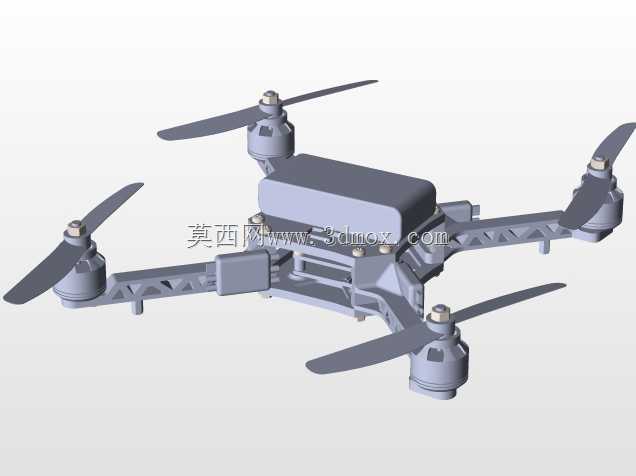

折叠式四旋翼航拍飞行器结构设计

　　这款四旋翼飞行器的结构设计，首先围绕户外便携航拍、小范围巡检作业的实际场景展开，日常作业中，作业人员往往需要携带设备穿越林间、楼宇间的狭窄通道，或是在山地、厂区等无平整起降场地的区域快速部署，因此机臂采用了转轴式折叠结构，折叠后整机横向尺寸可缩减至展开状态的45%左右，能够直接放入常规双肩背包的隔层中，不需要额外配备大型防护箱，转场时的负重压力大幅降低。从结构受力角度来看，机臂折叠转轴的位置设置在机身主体承力框架的边角处，转轴采用径向定位加轴向锁止的结构，展开后锁止销会嵌入机臂根部的定位槽内，抵消旋翼高速旋转时产生的反向扭矩，避免飞行过程中机臂出现松脱晃动，机臂本身采用镂空桁架式的截面设计，在保证纵向抗弯强度的前提下，

　　尽可能削减非承力区域的材料厚度，降低整机的自重负载，提升续航时长。机身中部的载荷舱采用模块化的安装接口，舱体上预留了标准的螺孔安装位，可以根据不同的作业需求搭载可见光相机、红外热成像模块、小型气体采样装置等不同载荷，载荷舱的顶部设置有电池快拆卡口，电池装入后会通过触点直接与机身内部的供电线路连通，不需要额外插拔接线，野外作业时更换电池的耗时可以控制在十秒以内，有效提升作业效率。四个旋翼的电机安装座设置在机臂的末端，安装座与机臂之间设置有微小的倾角，并非完全垂直于水平面，这个预倾角的设计是为了抵消飞行器偏航方向的自旋力矩，飞行过程中飞控系统调整电机转速时，能够更快地响应姿态调整指令，在三级左右的侧风环境下也能保持稳定的悬停精度，

　　不会出现明显的位置漂移。起落架部分采用一体化的下凸式结构，和机身底部的承力框架直接连接，没有额外的活动关节，起降时的冲击力可以直接通过起落架传导至机身主框架，避免冲击力直接作用在载荷舱内的精密设备上，起落架的高度经过反复校核，能够保证搭载常规尺寸的航拍相机时，镜头最低点距离地面有足够的安全距离，起降过程中不会出现镜头刮蹭地面的情况。从安装边界来看，整机展开状态下，旋翼旋转形成的圆周直径控制在350毫米区间，在狭窄空间内作业时，作业人员可以直观判断飞行器的通行空间，避免旋翼碰撞到周边障碍物；机身主体的宽度控制在100毫米以内，折叠后整机的最大外廓尺寸不超过180毫米×120毫米×80毫米，和常规的长焦相机尺寸接近，

　　单人携带时不会有明显的累赘感。结构设计过程中，所有的承力部件都做了等强度校核，机臂根部的应力集中区域做了圆角过渡处理，避免长期飞行过程中出现疲劳断裂的问题，机身外壳的接缝处都设置有定位止口，组装时不需要反复调整对位，普通作业人员参照装配指引就可以完成整机的组装和维护，不需要配备专用的工装夹具。旋翼桨叶采用快拆式的安装结构，桨叶根部的卡扣对准电机轴上的定位槽按压到位即可锁定，更换受损桨叶时不需要借助任何工具，野外作业时如果出现桨叶磕碰损坏的情况，可以在几十秒内完成更换，快速恢复作业能力。机身内部的线路走线全部预留了专门的走线槽，供电线、信号线分开布置，避免信号干扰影响飞控系统的稳定性，走线槽的拐角处都做了圆弧过渡，不会出现线路被壳体棱角磨破绝缘层的隐患。
