模块化波纹板围挡防护栏结构设计

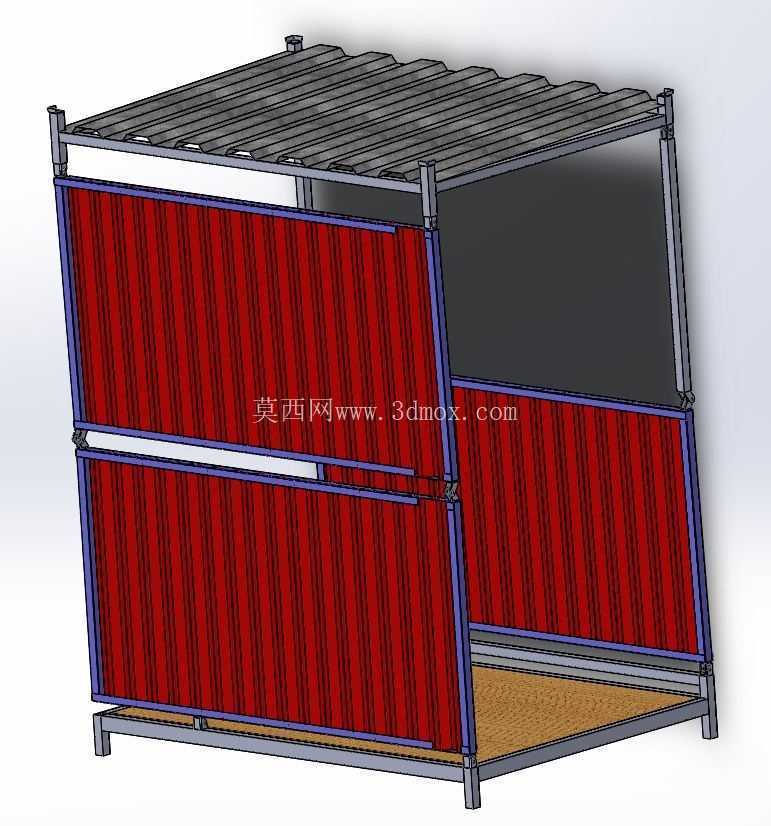

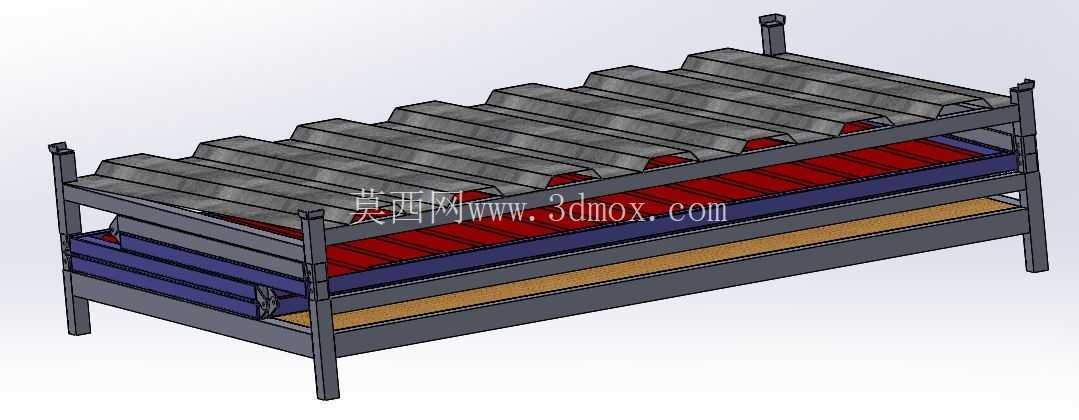

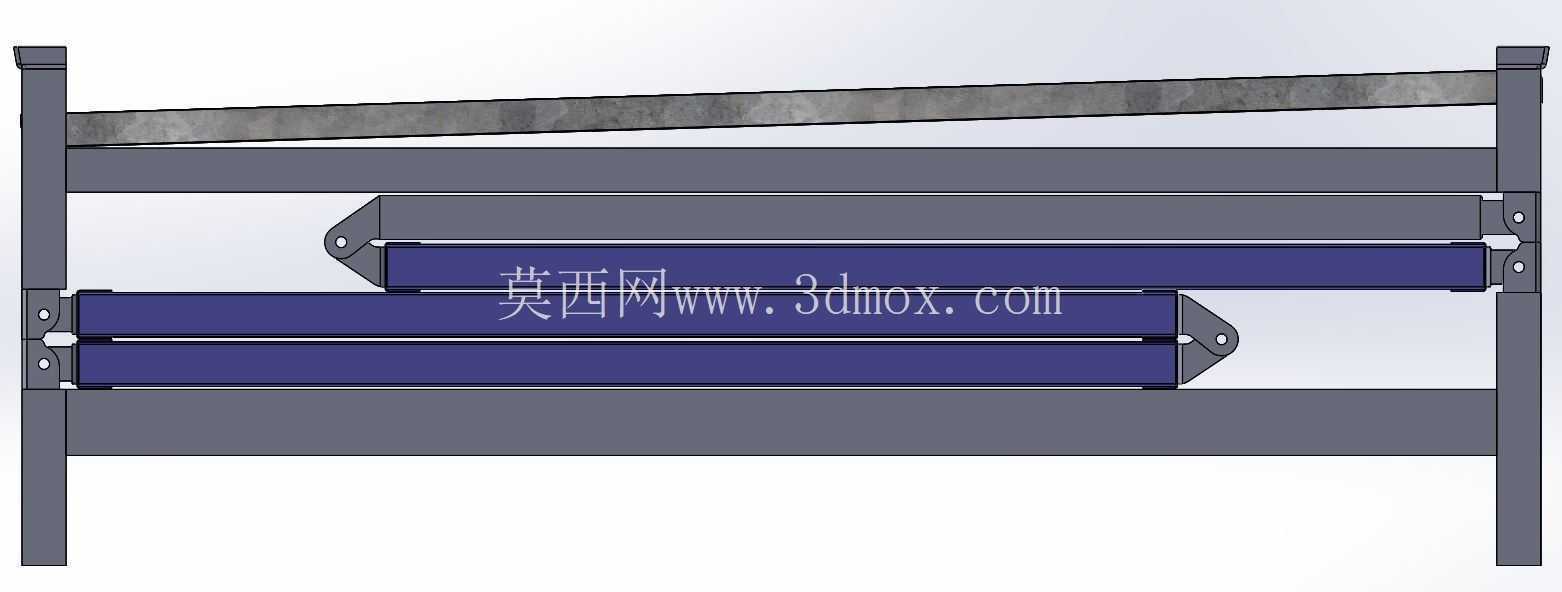

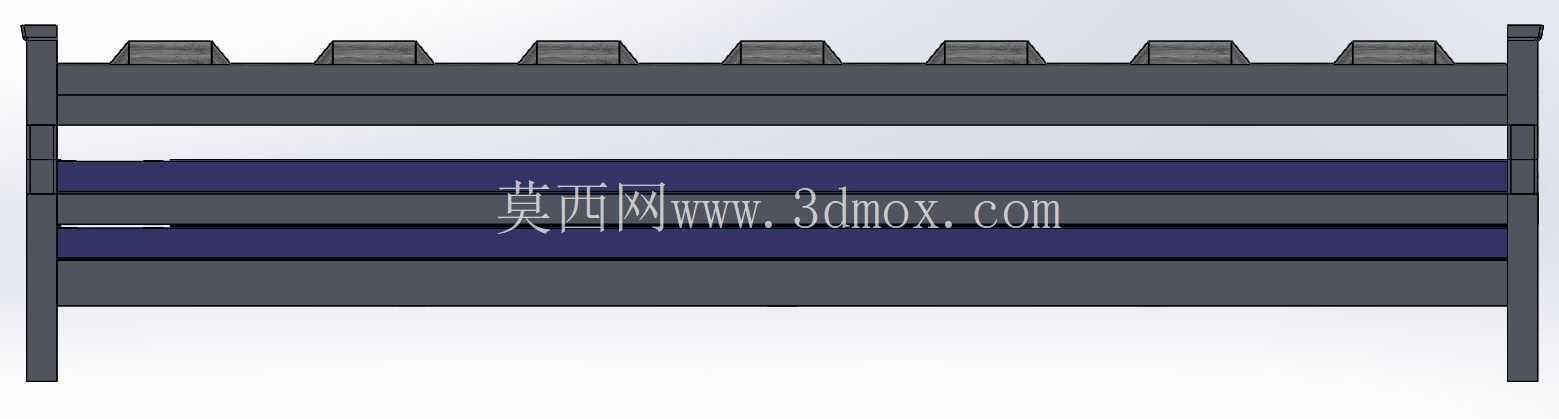

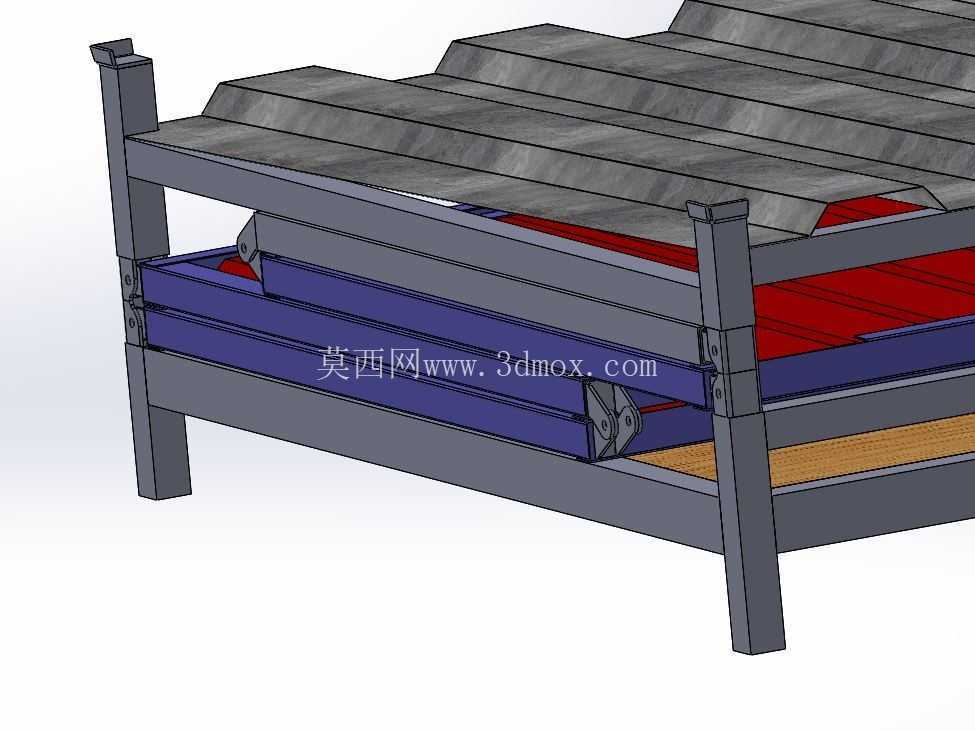

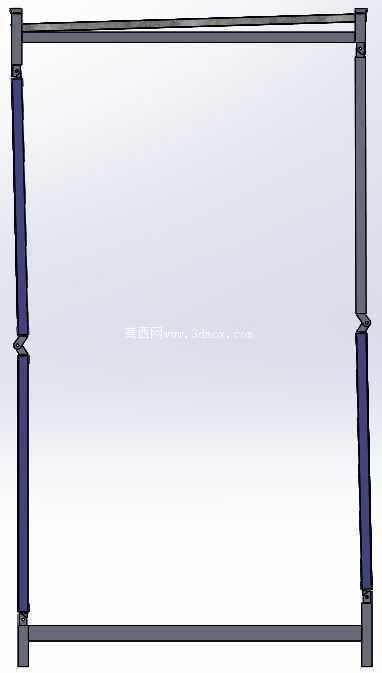

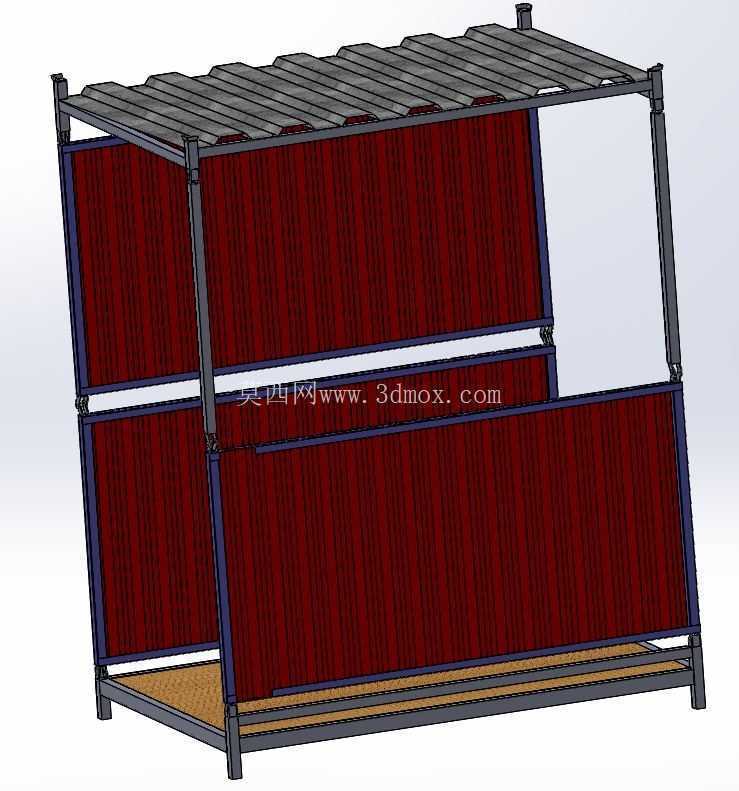

　　这款防护围挡结构的设计初衷，是面向厂区作业分区隔离、临时施工边界防护、仓储区域物理分隔这类需要快速搭建刚性防护屏障的场景，区别于传统一体式焊接围挡，整体采用框架装配式结构，所有连接节点均预留标准栓接孔位，现场无需焊接作业即可完成组装，适配不同场地的边界长度调整需求。从结构组成来看，主体承载框架采用矩形型钢焊接成型，竖向立柱与上下横梁的连接位置设置了加强角码，可承受常规作业场景下的侧向冲击载荷，避免人员操作搬运设备时误碰导致围挡变形倾倒。围挡的面板部分采用压型波纹钢板，波纹的压型方向沿竖向布置，相比同厚度的平钢板，波纹结构可大幅提升面板的平面外刚度，在同等防护强度要求下可降低板材厚度，控制整体结构自重。面板与框架的连接采用隐藏式压条固定，压条沿面板边缘布置，通过螺栓锁紧在框架内侧，既避免了外露连接件勾挂过往人员衣物、搬运物料的风险，也让围挡外表面保持平整整洁，适配厂区目视化管理的外观要求。围挡顶部设置了波纹压型的防雨顶篷，顶篷边缘向外伸出一定距离，可在户外临时使用时阻挡雨水直接冲刷面板与框架连接位置，降低连接节点的锈蚀速率，顶篷与顶部横梁的连接采用滑动式卡扣，可根据现场日照、降雨方向调整顶篷的伸出长度，提升户外使用的适配性。

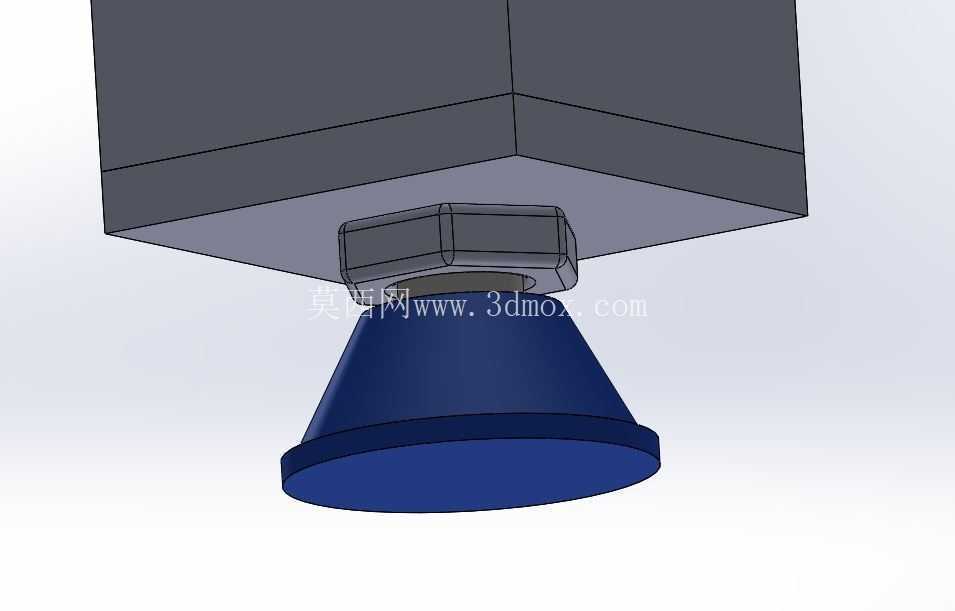

　　围挡底部设置了一体化的承载底座，底座采用型钢弯折成型，与竖向立柱采用栓接固定，底座上预留了膨胀螺栓安装孔，在固定场地长期使用时可通过膨胀螺栓与地面硬化层锁紧，提升整体结构的抗风、抗倾覆能力；若作为临时围挡使用，可在底座空腔内放置配重块，无需破坏地面即可满足稳定性要求。从安装边界来看，单组围挡的宽度与高度均按照常规作业区域的隔离需求设定，相邻两组围挡之间可通过专用连接卡扣实现快速拼接，拼接位置预留了20mm的间隙调节量，可抵消地面不平整带来的安装误差，遇到转角位置时可更换转角专用连接构件，实现90度或其他角度的围挡连续布置。

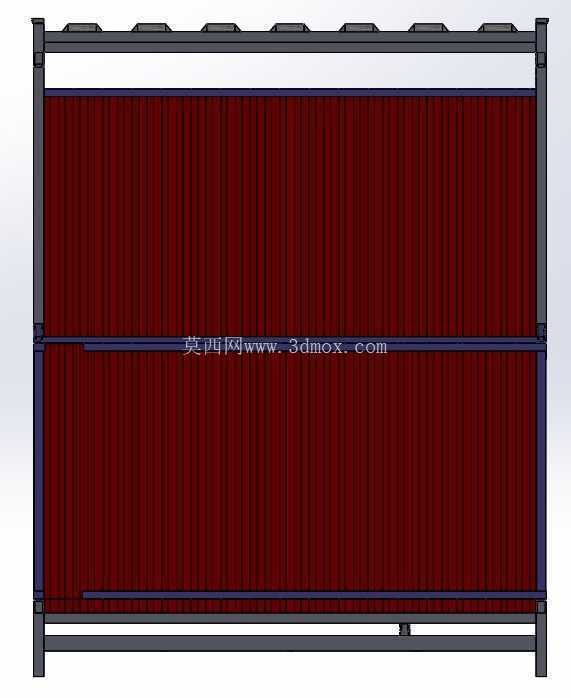

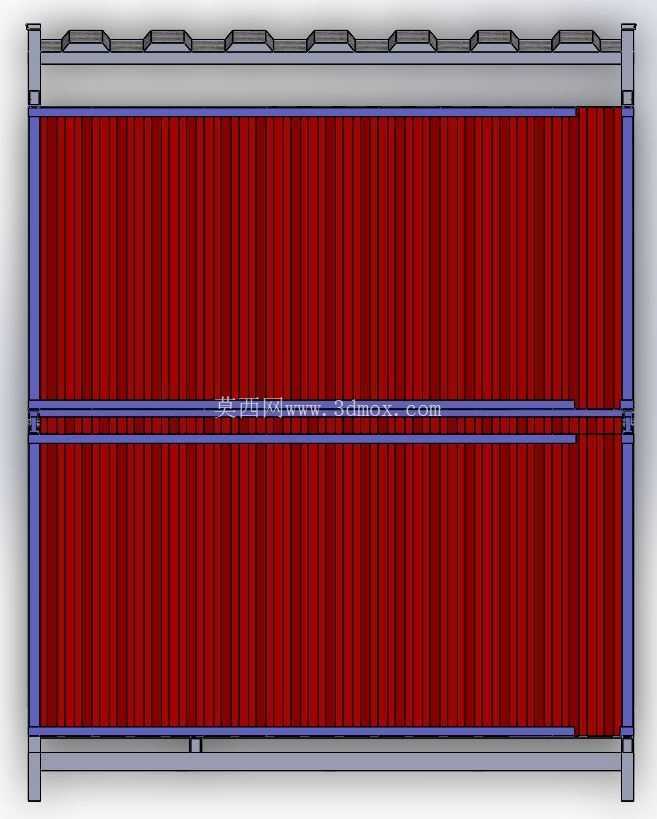

　　在细节设计上，围挡的面板分为上下两段布置，中间设置了横向加强横梁，当围挡受到侧向冲击时，冲击力可通过上下两段面板分别传递至横向横梁与竖向立柱，避免应力集中在单一面板区域导致局部变形；框架的所有外露棱边均做了圆角打磨处理，去除焊接毛刺与切割锐边，避免安装与使用过程中造成人员划伤。这款结构的设计充分考虑了不同使用场景的适配性，在室内仓储场景使用时，可根据存储物料的高度调整上下段面板的安装位置，若需要提升围挡区域的通风性，可将上段面板替换为网格状构件，在保留防护功能的同时提升区域空气流通效率；在户外施工场景使用时，可在面板内侧加装隔音棉层，降低施工区域的噪音对外界的影响，顶篷也可替换为阳光板材质，在挡雨的同时保证围挡区域的自然采光。

　　从结构受力的角度来看，竖向立柱作为主要的承载构件，其截面尺寸经过载荷验算，可承受1kN/m的侧向均布载荷，满足常规工业场景下的防护载荷要求，底部底座的配重设计按照六级风的抗倾覆要求计算，无需额外拉锚即可在露天场地稳定放置。所有构件的表面均采用静电喷塑处理，喷塑层厚度控制在80-120μm，可适应工业厂区的潮湿、多粉尘环境，降低构件锈蚀速率，延长整体结构的使用寿命。相比传统的砖砌围墙、一体式焊接围挡，这款装配式围挡可反复拆装复用，搬迁调整时仅需拆解栓接节点即可转运，不会产生建筑垃圾，也可根据场地布局变化随时调整围挡的布置形态，适配生产厂区布局动态调整的使用需求。
