工业机器人包裹码垛包装工作站布局

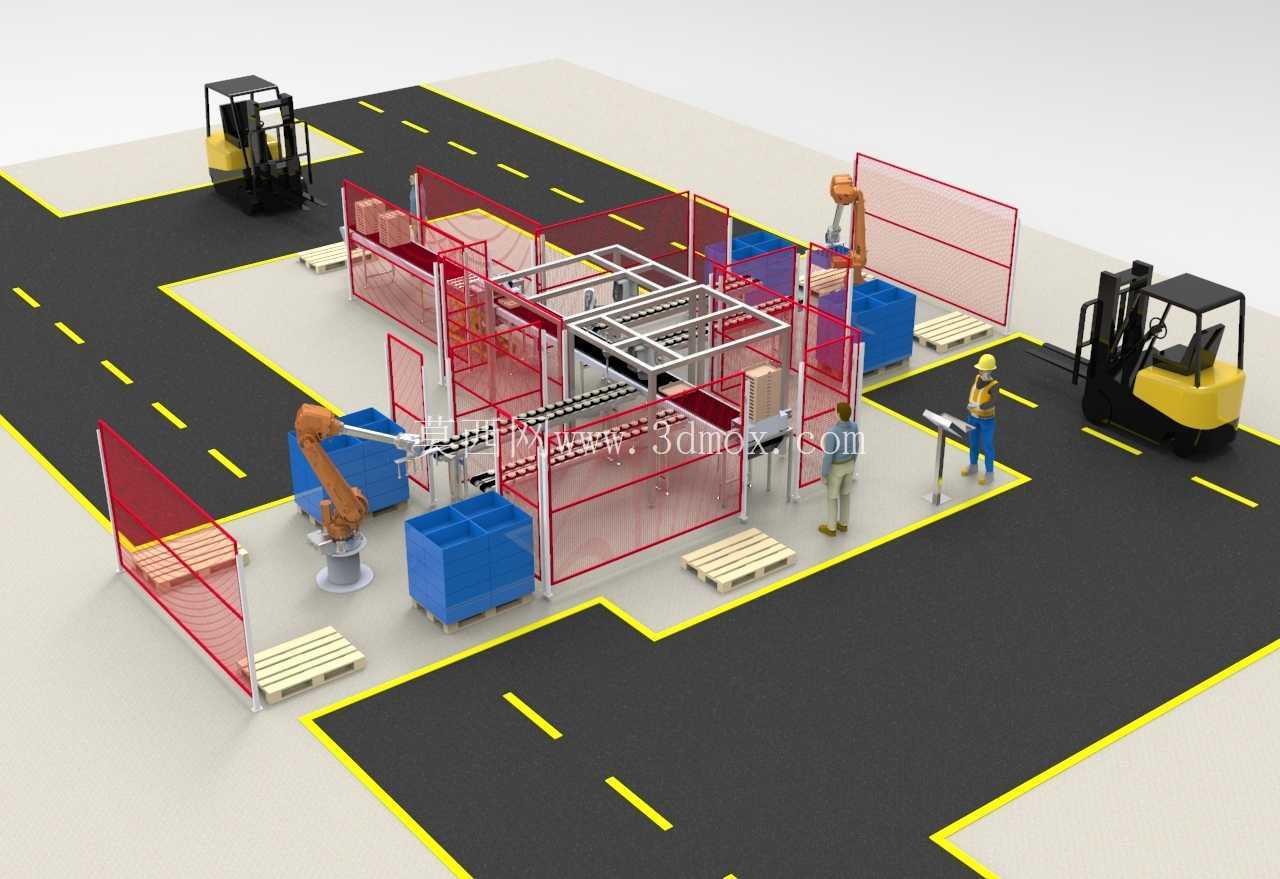

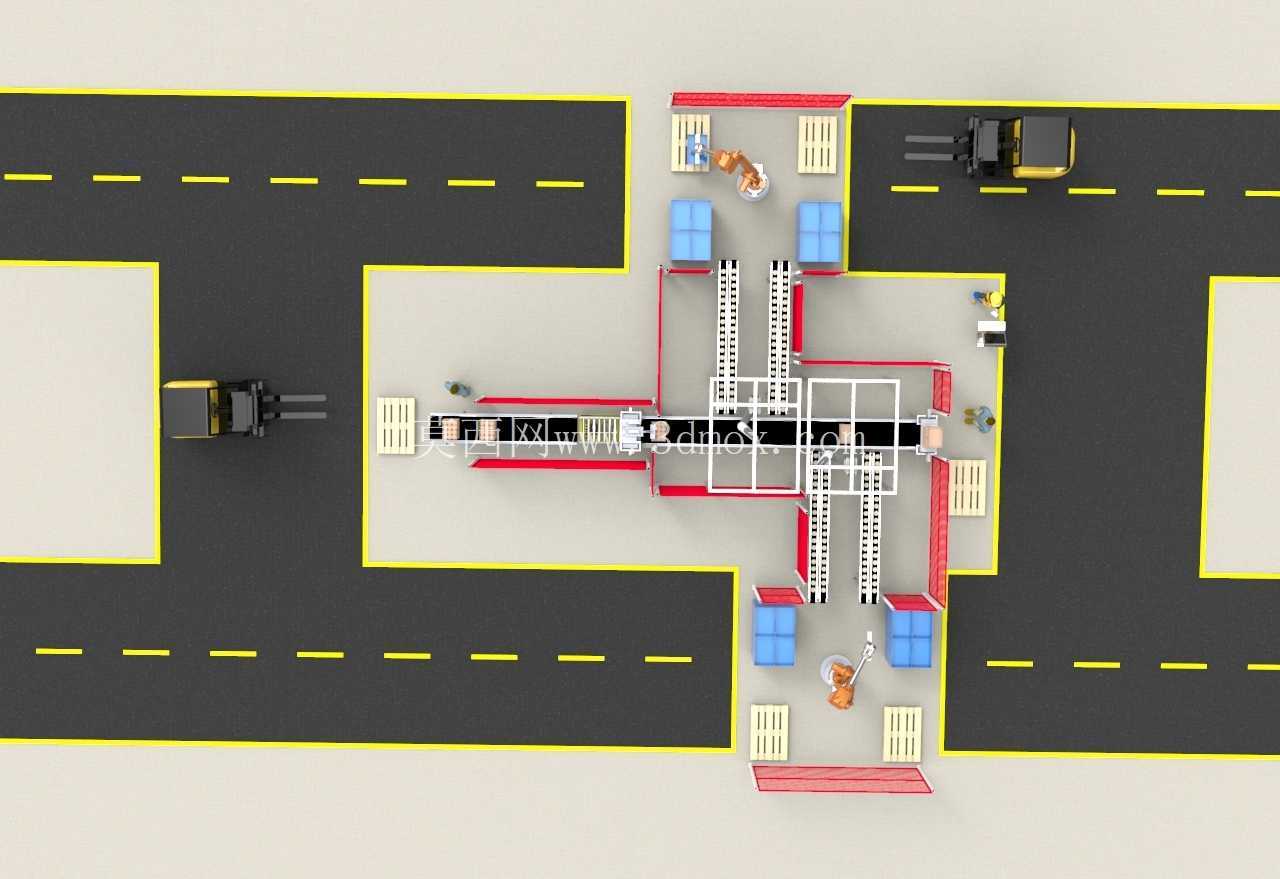

　　这套三维布局还原的是生产车间末端包裹码垛包装工位的完整作业场景，核心解决成品包装箱从输送线末端下线后的自动码垛、暂存、转运全流程衔接问题，适配日化、食品、小型家电等行业的成品包装后段工序，替代传统人工码垛的重复高强度作业，降低搬运环节的人工劳损与货损概率。从布局逻辑来看，整个工作站采用环形作业动线设计，外围预留4米宽的叉车通行通道，通道边缘施划黄色警示边线与导向箭头，明确叉车行驶路径与人员作业边界，避免物流转运与设备作业的动线交叉。

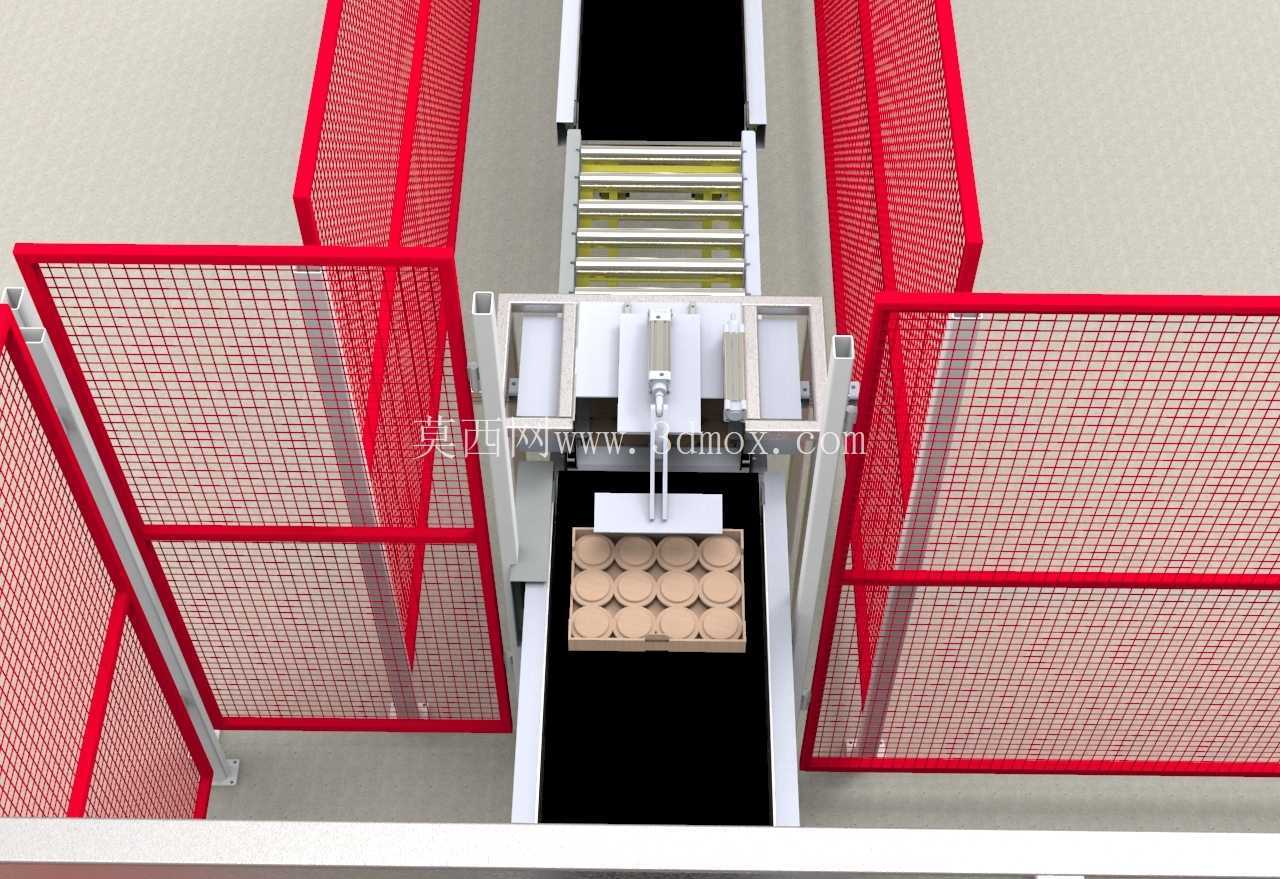

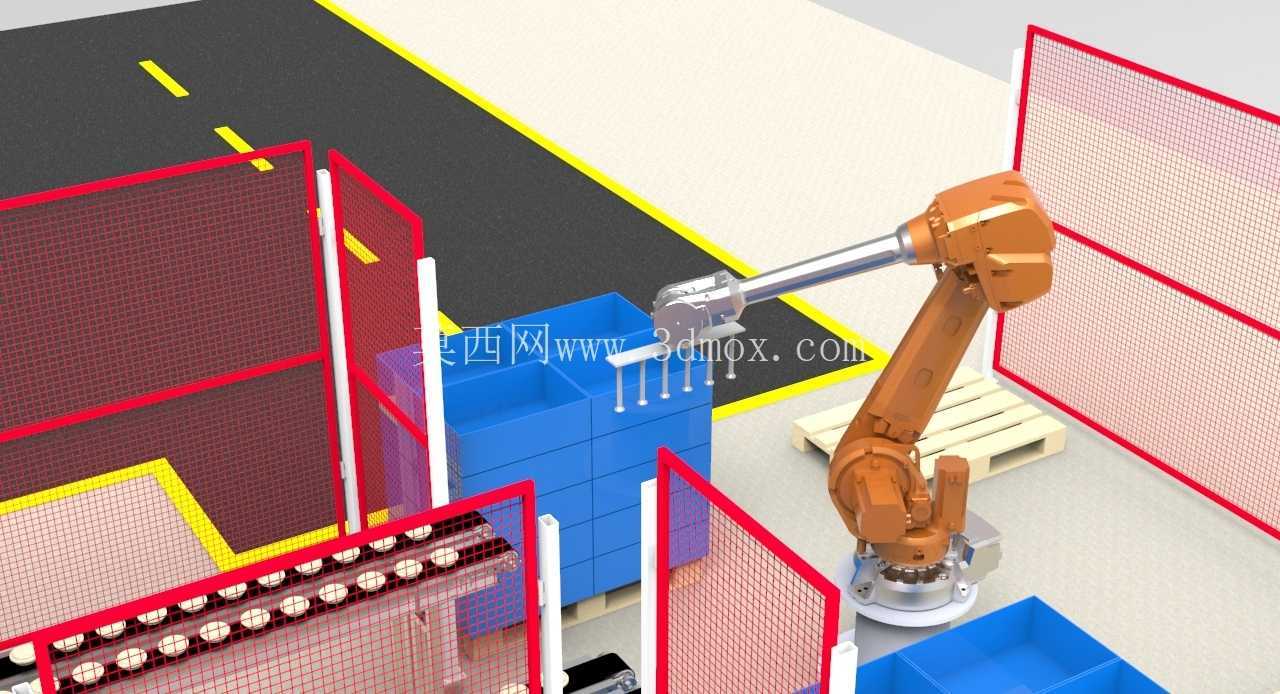

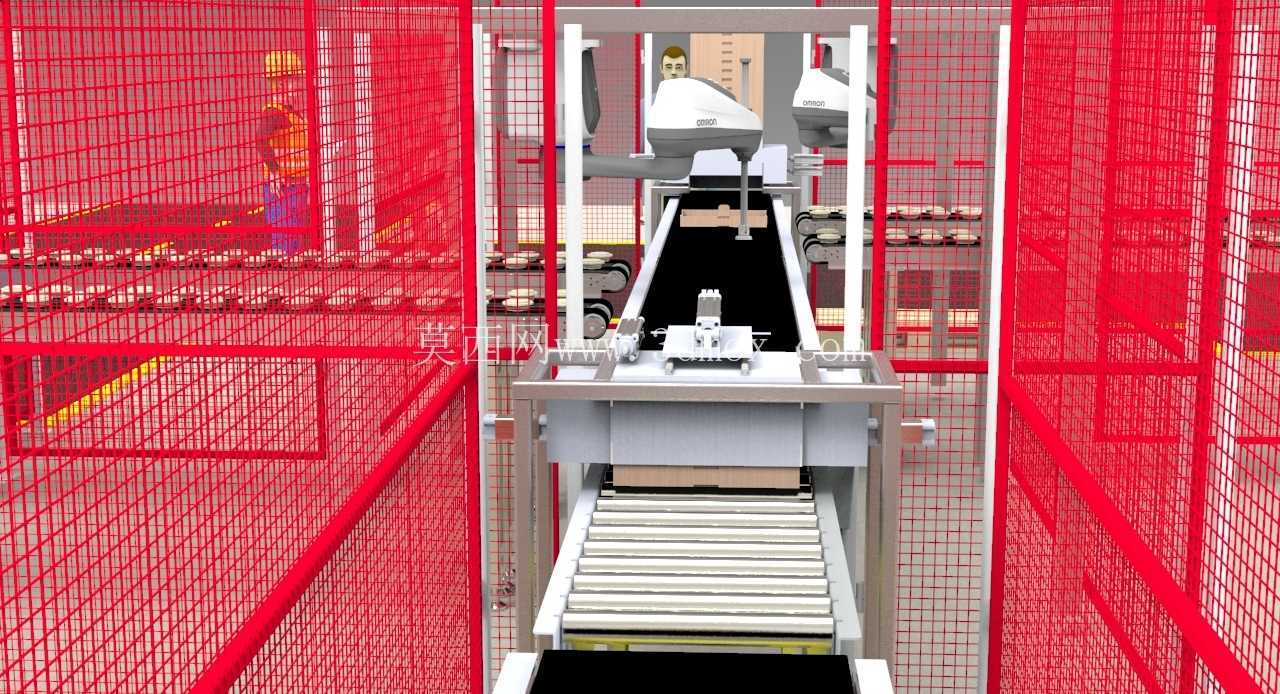

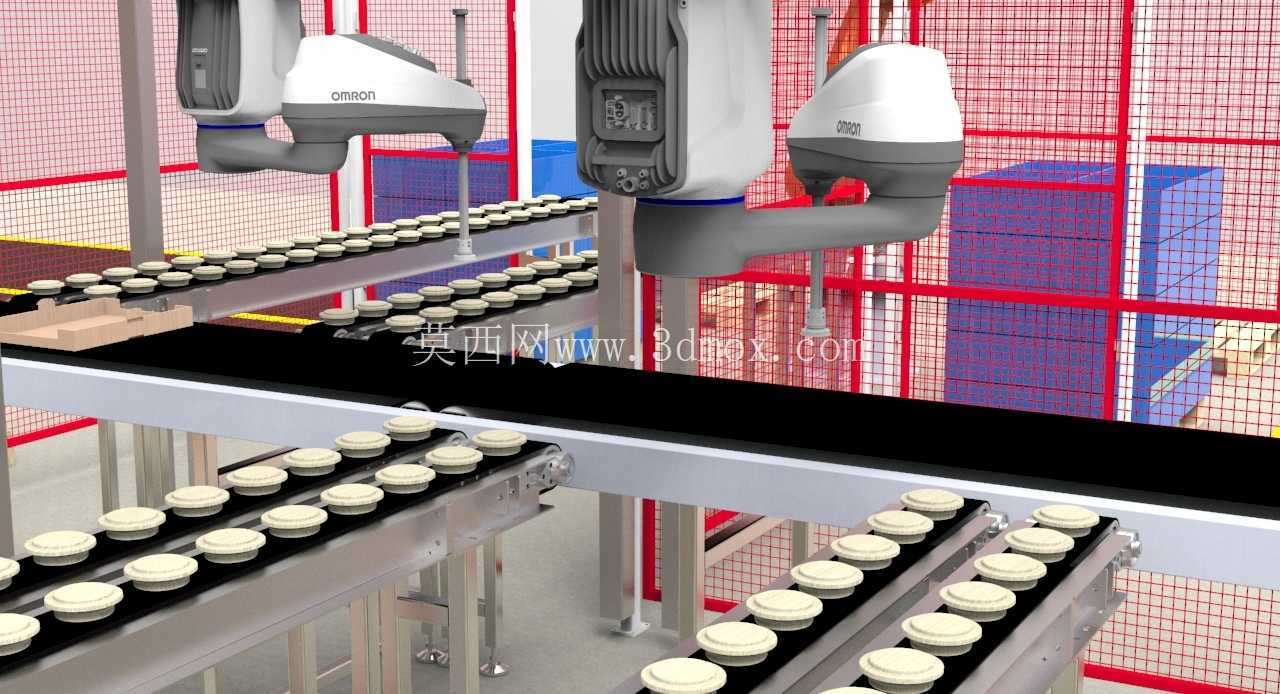

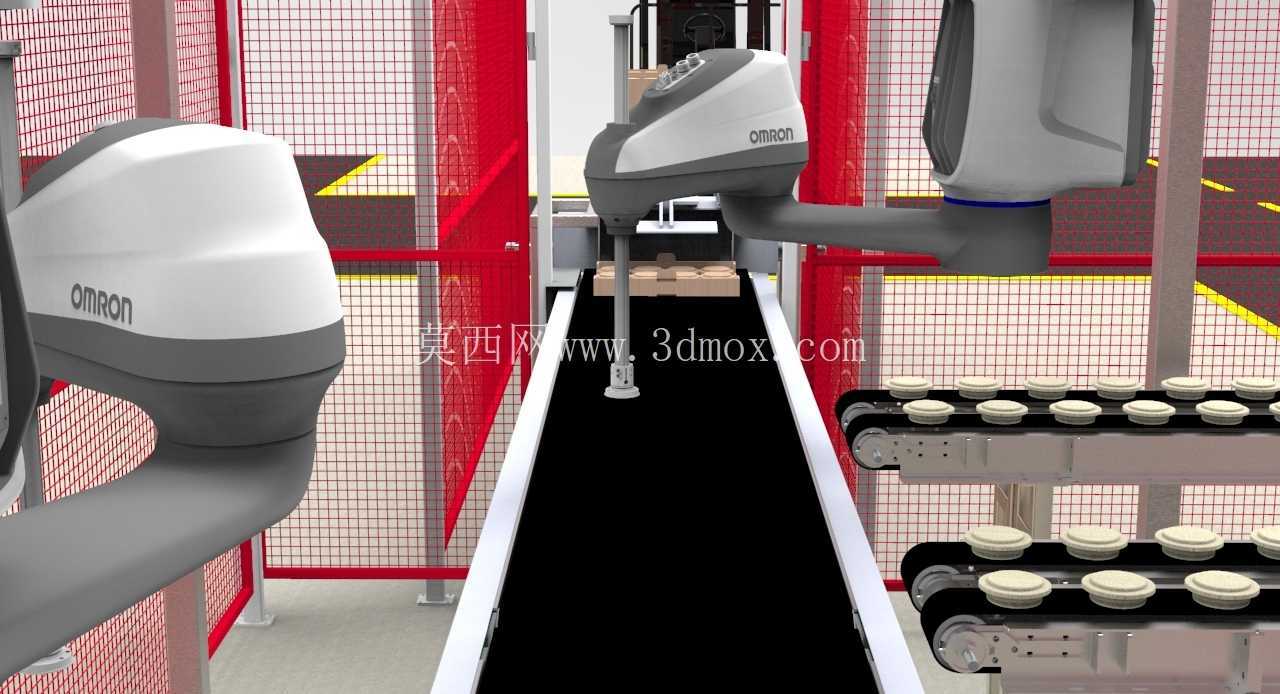

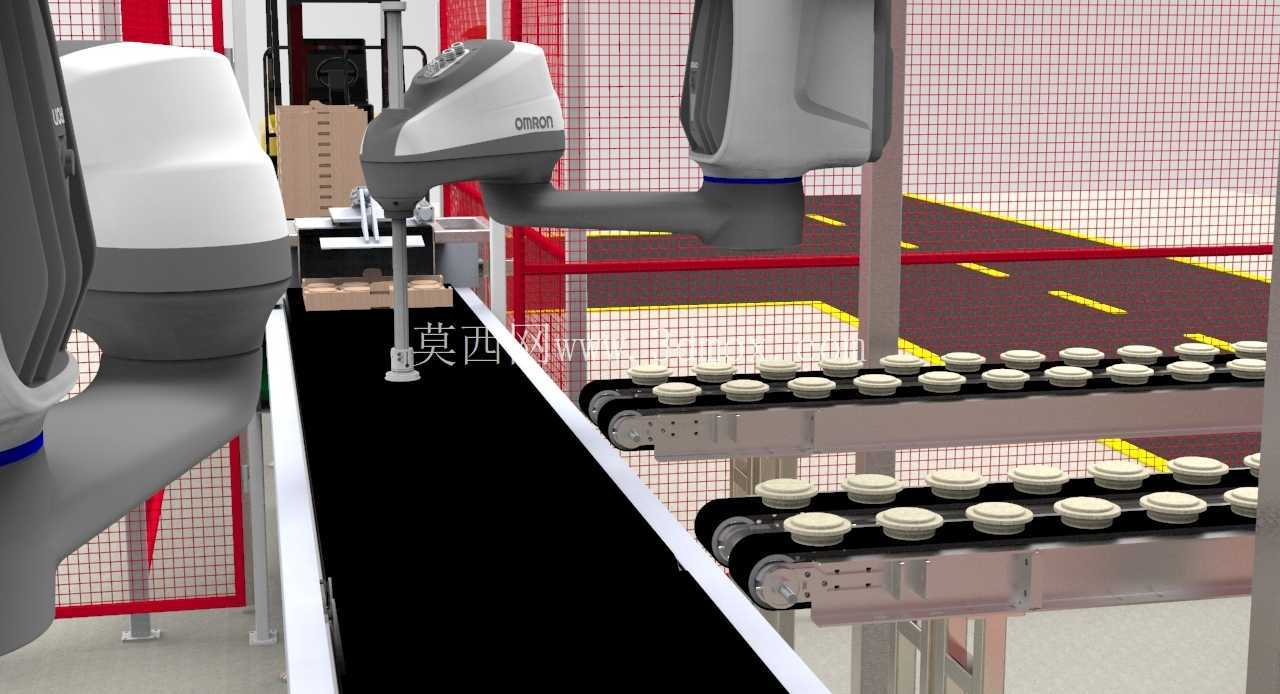

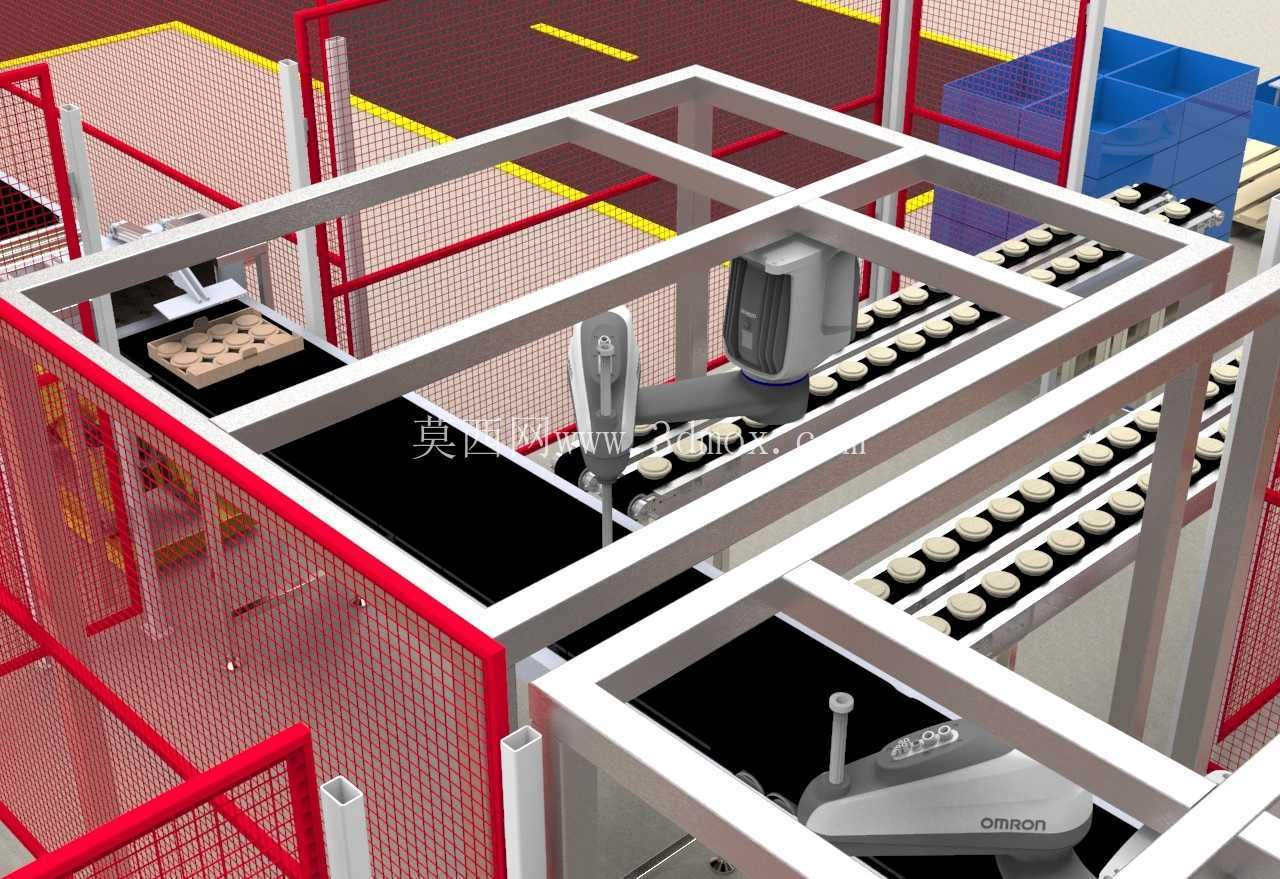

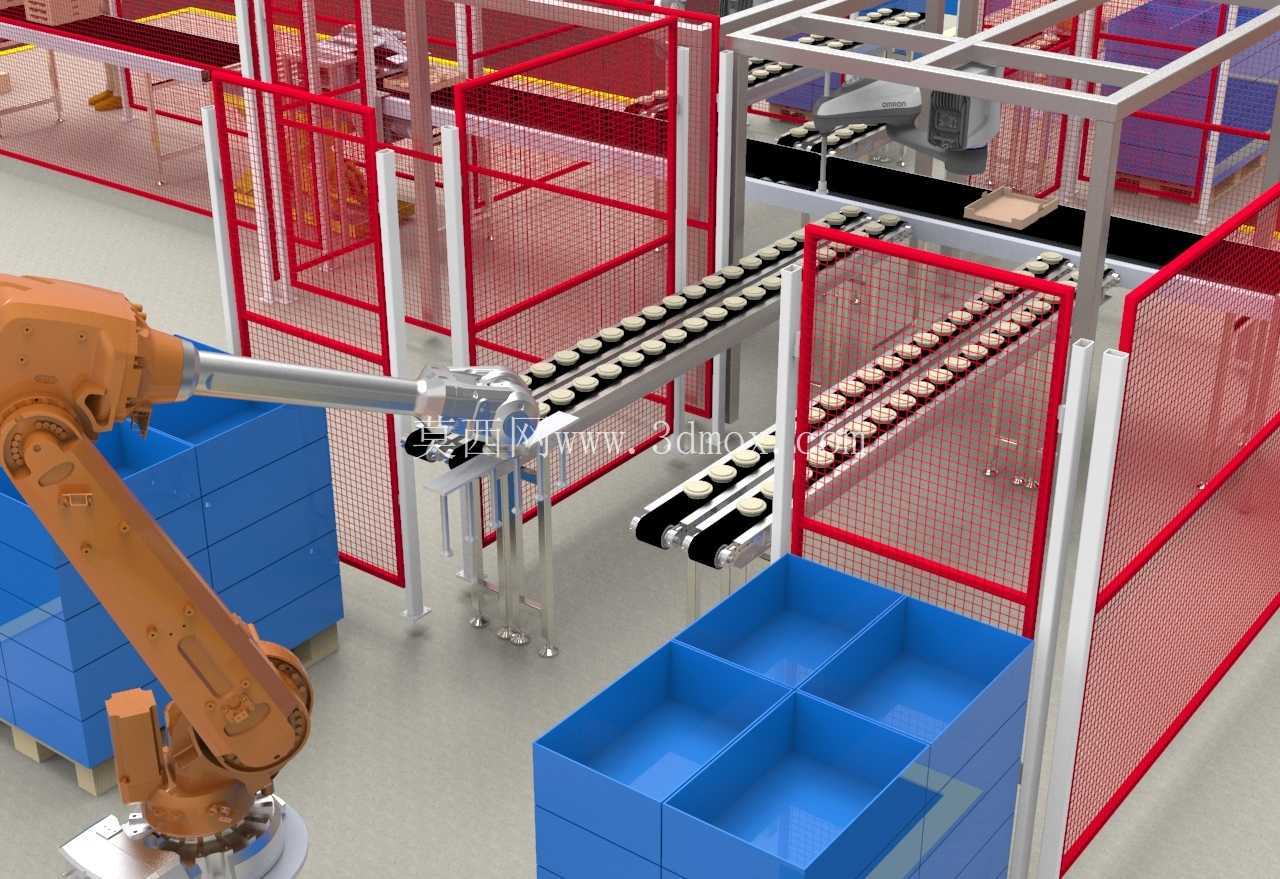

　　工作站核心作业区采用红色网状安全围栏做全区域物理隔离，围栏高度设置为2米，符合工业安全防护的高度要求，围栏预留两处安全门位置，分别对应设备维护通道与托盘补料通道，门体配套安全联锁触发位，建模时预留了安全开关的安装孔位，可直接适配常规安全门磁的安装尺寸。作业区内共布置两台六轴工业机器人，分别承担不同工序作业：靠近输送线入口的机器人负责将输送线送来的单个包裹抓取后，按照预设码垛规则整齐堆叠到木质托盘上，机器人末端执行器采用夹爪式结构，建模时保留了夹爪的开合行程空间，可适配300-500mm宽度范围的纸箱抓取，夹爪接触面预留了防滑橡胶垫的安装槽，避免抓取过程中纸箱滑落；另一台靠近出料侧的机器人负责对码垛完成的整托货物做缠绕包装前的整理作业，对齐纸箱边缘，避免码垛偏移导致后续缠绕时出现塌垛。输送线采用辊筒式结构，线体高度设置为750mm，匹配常规作业高度，线体两侧设置导向挡边，挡边与辊筒面预留10mm间隙，避免纸箱输送过程中卡滞，线体末端设置阻挡气缸安装位，可精准定位待抓取包裹的位置，保证机器人每次抓取的坐标一致性。作业区内配套三个蓝色物料周转箱，分别放置包装辅材、待更换的夹爪备件、废弃包装废料，周转箱放置位置位于机器人作业半径覆盖范围内，无需人员进入围栏内即可完成辅材补给。

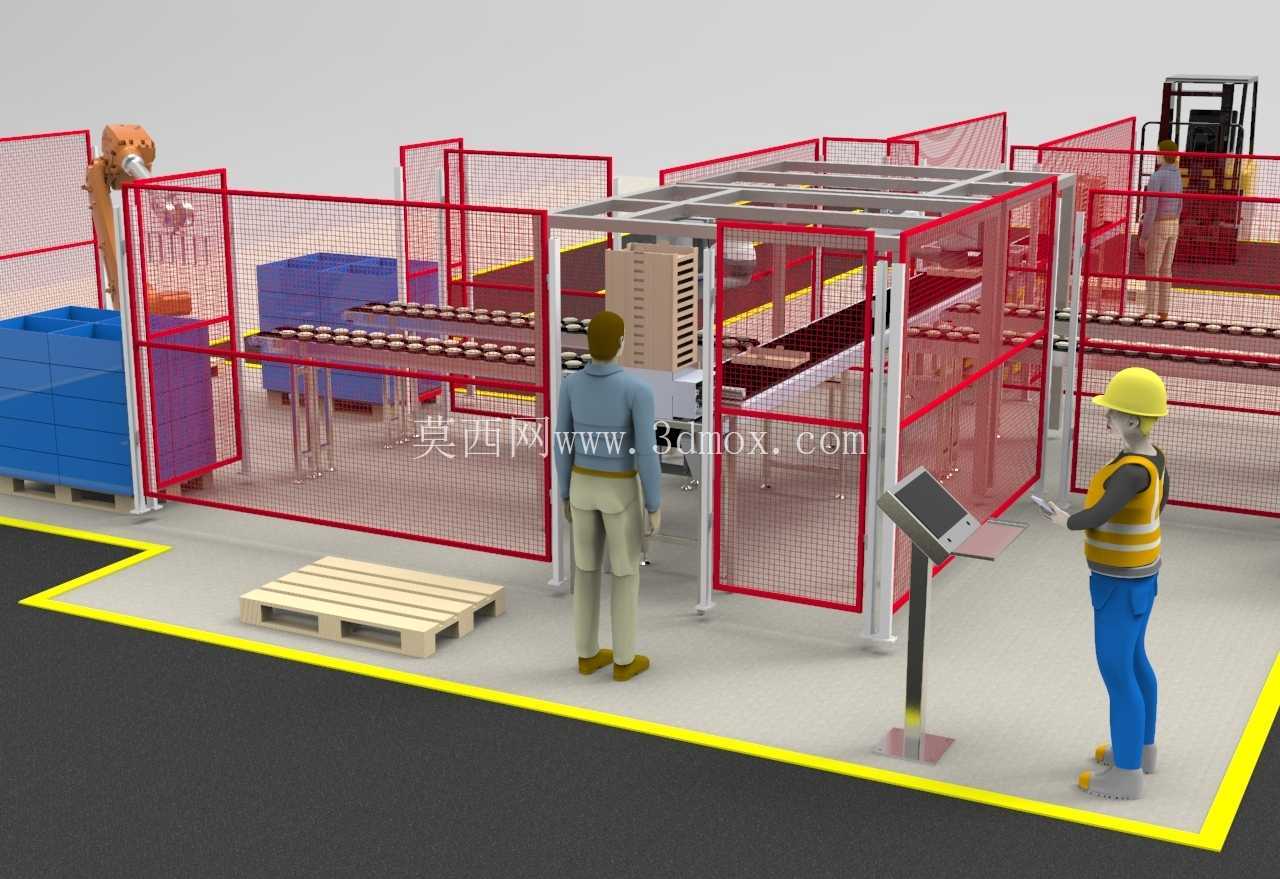

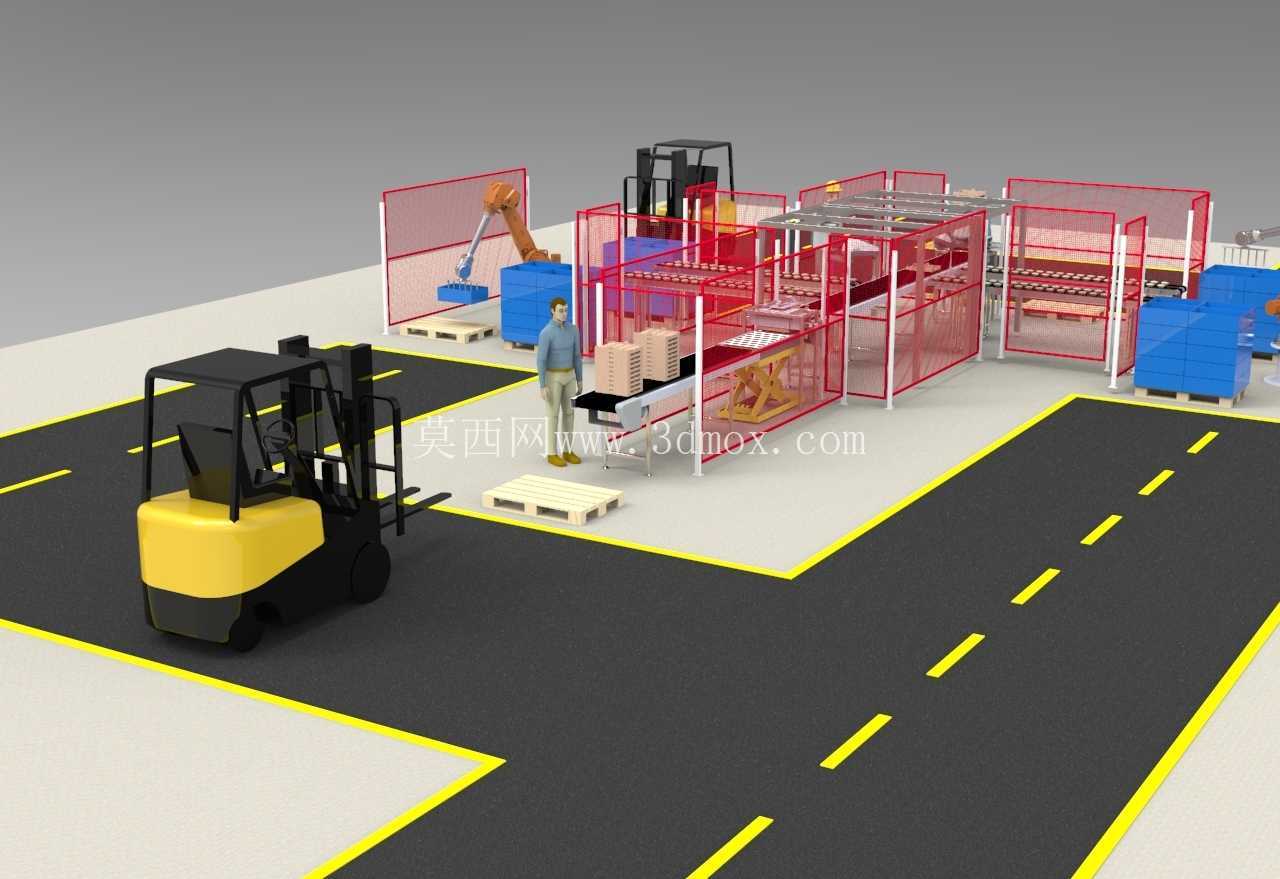

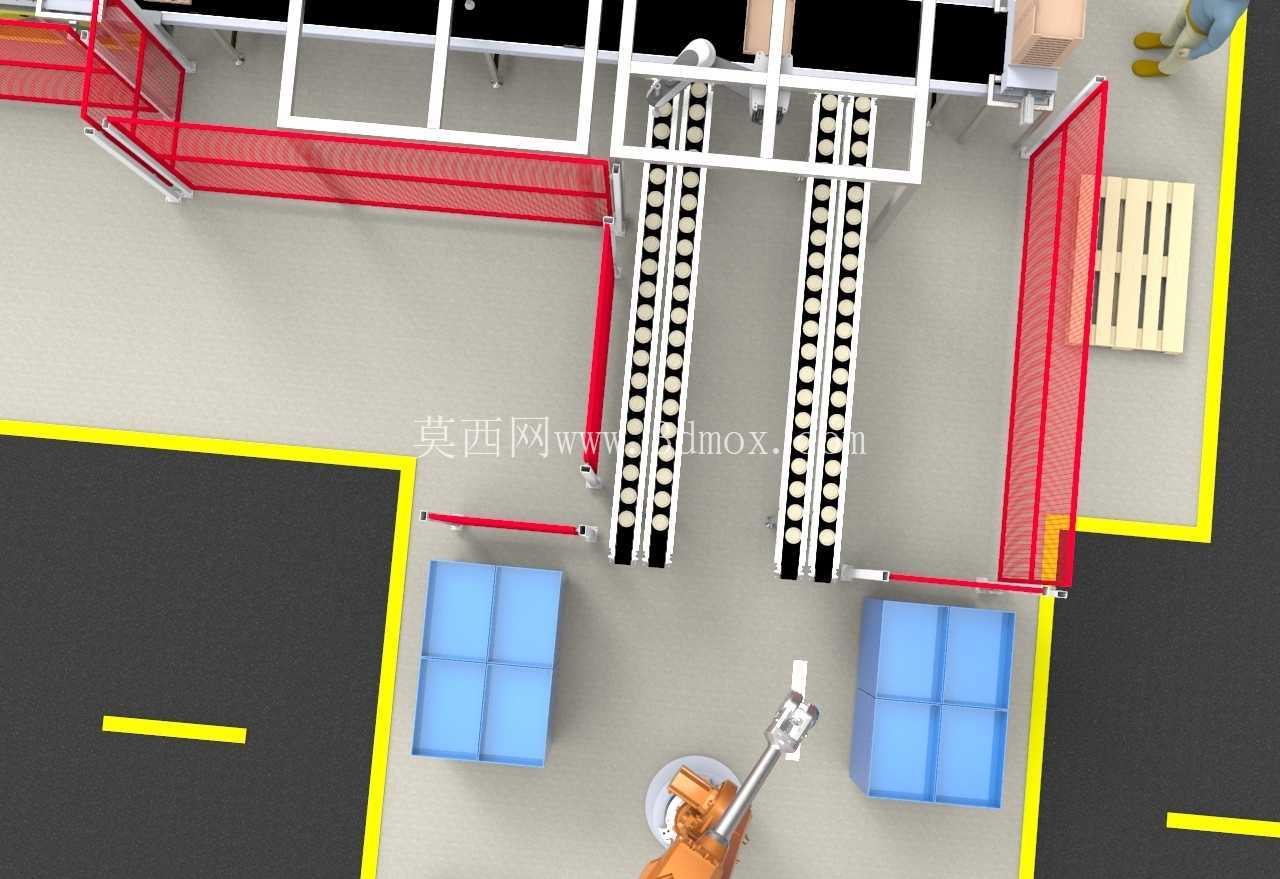

　　托盘采用标准1200*1000mm工业木质托盘，空托盘堆叠区设置在围栏内侧靠近安全门的位置，每次可存放8个空托盘，由人工通过叉车批量补入，码垛完成的重托盘放置在出料侧的暂存位，暂存位可同时容纳2托成品，匹配叉车每15分钟一次的转运节拍，避免成品堆积。场景内配套两台平衡重式叉车，分别负责空托盘补入与成品托盘转出，叉车的转弯半径在布局时做了充分预留，通道宽度满足叉车满载转弯时的空间需求，不会与围栏或其他设备发生干涉。人员作业位设置在围栏外侧的控制台旁，控制台高度为1100mm，匹配站立操作的人体工程学尺寸，操作人员可通过控制台调整机器人码垛参数、切换码垛垛型，无需进入危险作业区。

　　整个工作站的安装地面采用环氧地坪建模，地面平整度预留了设备调平的调整空间，所有设备的安装地脚位置都做了标记，现场安装时可直接按照布局坐标做地脚螺栓定位，减少现场安装的测量工作量。从设计思路上，这套布局优先考虑了作业节拍匹配，机器人码垛节拍设定为每8秒完成一次抓取，匹配前端输送线每分钟7-8件的来料速度，不会出现包裹堆积等待的情况；安全防护层面除了物理围栏，还在围栏外围预留了安全光栅的安装位置，可进一步提升作业安全性；物流动线层面实现了空托与成品的动线分离，避免物流交叉导致的作业拥堵。
