带附属储水罐的三层独栋住宅结构设计

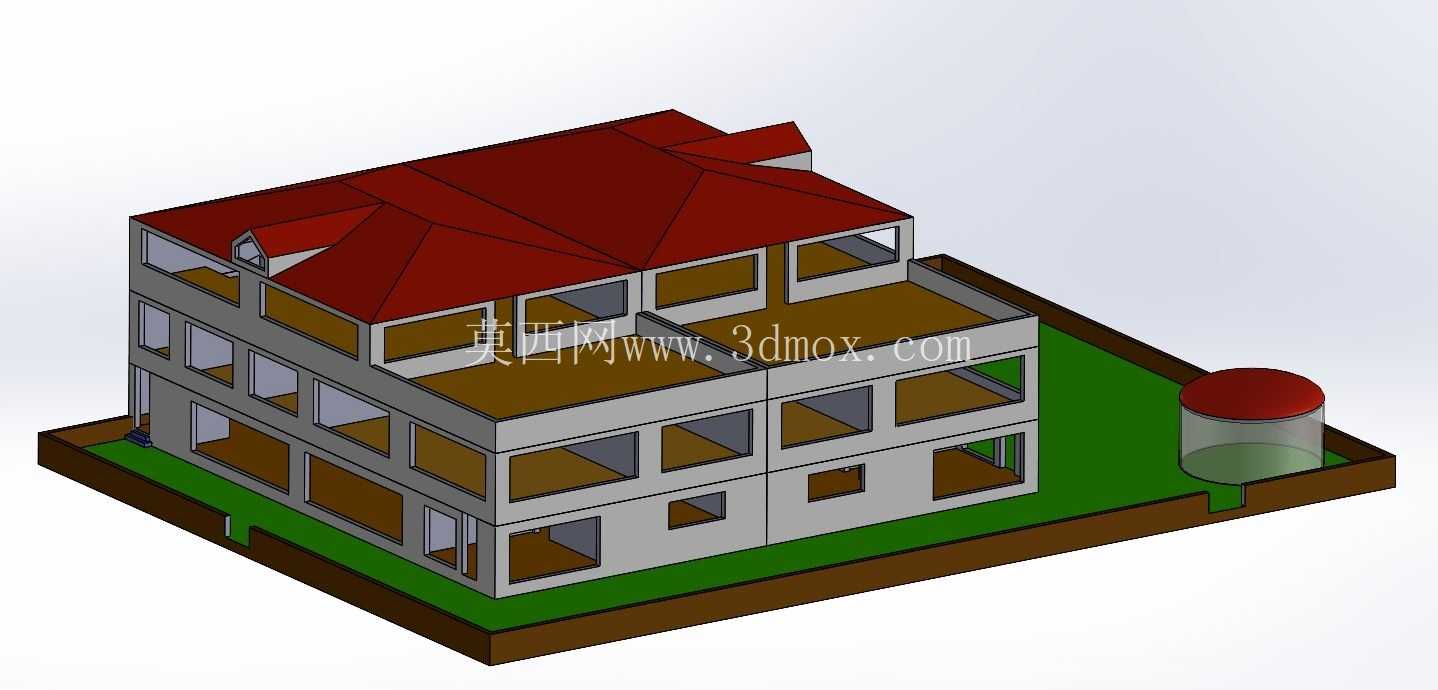

　　该模型呈现的是带独立庭院的三层独栋居住建筑整体结构，附带户外圆柱形储水设施，可用于民用建筑方案展示、结构教学演示、装配式住宅前期方案推演等场景。从实际落地的工程视角看，这类带外置储水设施的独栋住宅，多适配无集中市政供水覆盖的郊野、乡村自建场景，外置储水罐可衔接屋面雨水收集系统或自备井供水链路，承担日常用水的缓存、稳压作用，避免供水压力波动导致的用水中断问题。

　　设计层面，整体采用钢筋混凝土框架的结构逻辑，外墙预留的窗洞尺寸统一遵循常规民用住宅采光规范，各层窗洞的排布对齐竖向承重柱位，避免后期砌筑填充墙时出现结构受力薄弱点；屋面采用多坡面红瓦坡顶设计，坡面坡度设置在30度左右，兼顾南方多雨区域的快速排水需求与北方多雪区域的积雪滑落需求，屋面突出的小型结构为通风道出屋面的预留构造，可衔接室内厨卫的排风竖井，避免排风倒灌。建筑首层的层高设置略高于二、三层，预留了入户玄关、公共活动区的竖向空间，侧墙预留的小型洞口为给排水管线入户的预留接口，可直接对接庭院内的管线排布，无需后期在外墙额外开洞破坏防水层。

　　庭院部分的硬化边界与建筑主体的基础保持1.2米以上的安全距离，避免庭院堆载或后期绿化种植对建筑基础造成侧向挤压，储水罐设置在庭院角落靠近排水坡的位置，罐体底部做了高出庭院地面0.3米的混凝土基座，避免雨季地面积水浸泡罐体底部造成锈蚀，罐体顶部的密封盖板预留了检修人孔与进水接口，可直接对接屋面的雨水收集管路。从建模逻辑看，所有墙体、楼板、屋面构件均采用实体建模方式，窗洞、门洞的位置完全对齐结构梁柱的排布，没有出现构件冲突的问题，各层的楼板预留了楼梯井的洞口，可直接匹配常规民用住宅的双跑楼梯尺寸，后期深化时可直接在现有结构基础上添加楼梯、门窗、室内隔墙等细部构件，无需重新调整主体结构的尺寸参数。

　　这类模型在实际使用中，可直接导出二维工程图作为自建房的结构参考，也可导入渲染软件制作建筑效果图用于方案汇报，所有构件的尺寸比例均符合民用建筑设计的通用规范，没有出现夸张的非工程化尺寸设计，储水罐的容积按照三层住宅3-5人日常3天的用水储备量设置，罐体直径与高度的比例符合常压储水容器的受力要求，避免罐体注水后出现侧壁变形的问题。建筑外围的庭院围挡高度设置为0.2米，可阻挡庭院外地表径流灌入庭院内部，围挡与储水罐之间预留了0.8米的检修通道，方便后期对储水罐进行清洗、管路维护操作。
