中世纪牵引式木质投石机结构设计

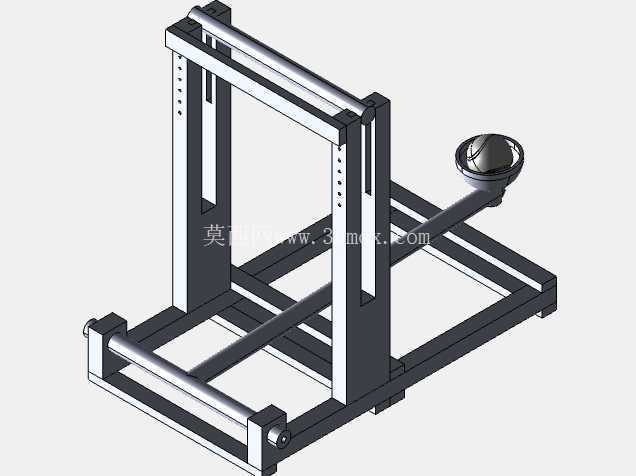

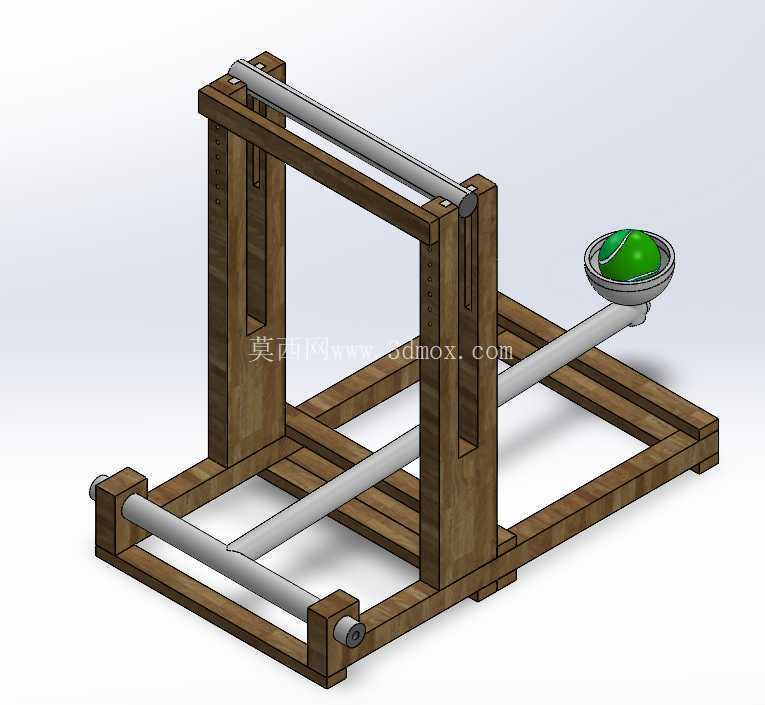

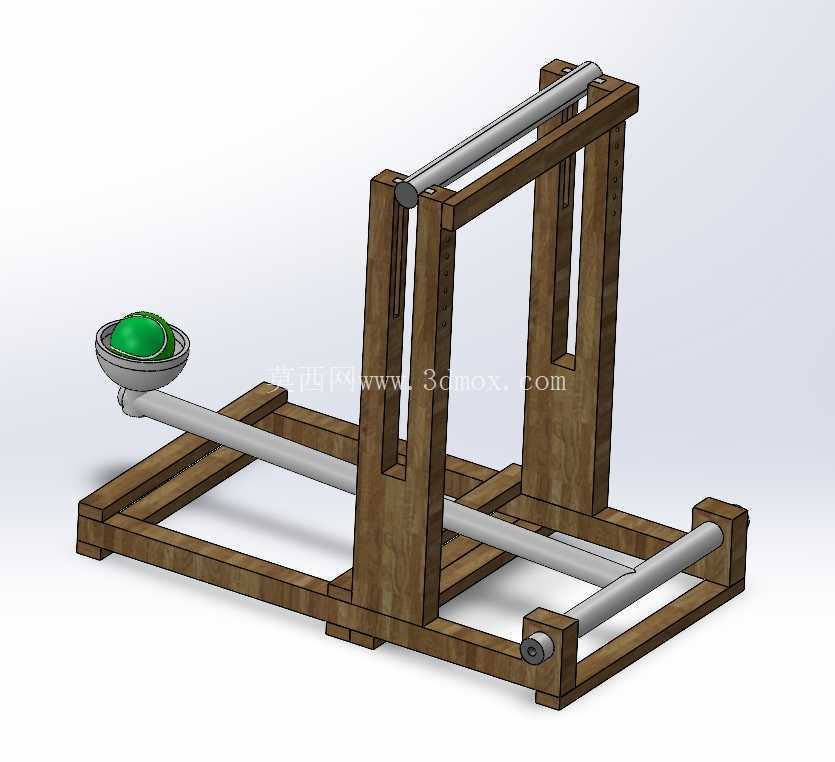

这款牵引式投石机的三维结构设计，完整还原了中世纪攻城器械的核心力学逻辑，所有构件的连接关系、受力路径都按照实际可运行的物理状态搭建，没有做过度的艺术化简化。从实际应用场景来看，这类器械最初的核心用途是在攻坚作战中，向城墙、堡垒等防御工事抛射石弹、燃烧物等载荷，依靠抛射物的动能破坏城防结构、杀伤守备人员，在火药武器普及之前，是攻坚作战中核心的重型远程装备，其结构逻辑也为后续各类重型抛射设备的发展提供了早期的力学参考。

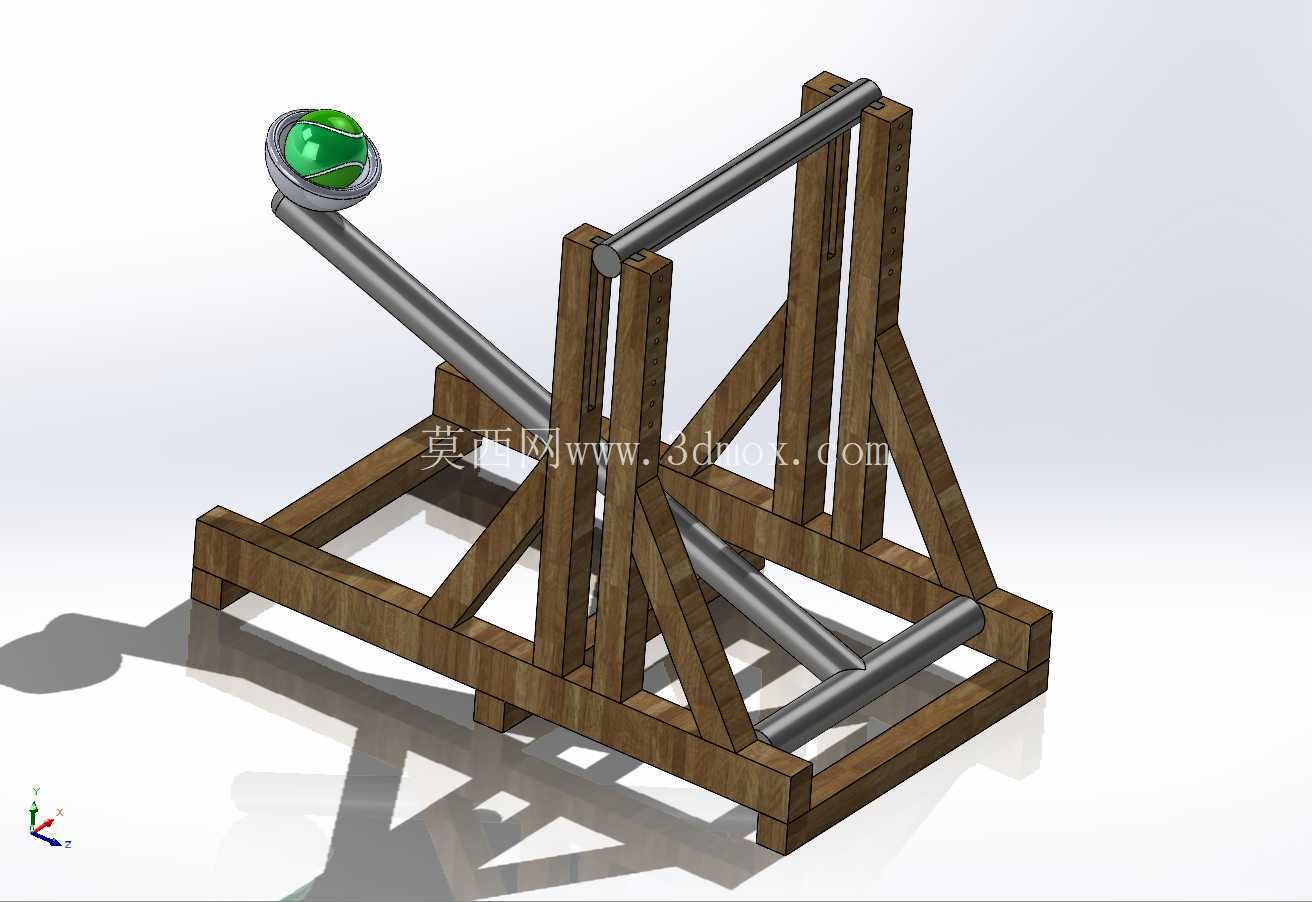

从结构设计思路来看，整个机架采用三角形桁架拼接的木质框架结构，没有使用额外的金属连接件做冗余加固，完全依靠构件之间的榫卯咬合与斜向支撑形成稳定的受力整体，这种设计思路完全贴合古代工程的材料获取条件——木材是当时最易获取、加工难度最低的结构材料，三角形桁架的结构形式可以在耗材最少的前提下，抵消抛射瞬间产生的巨大后坐力与侧向倾覆力矩，避免设备在发射过程中出现散架、侧翻的问题。机架底部采用矩形落地框架设计，所有支撑腿都垂直于地面落地，斜向撑杆分别连接底部框架的边角与上部抛杆的转轴支座，形成多个封闭的三角形受力单元，不管是抛杆复位时的静载荷，还是抛射瞬间的动载荷，都能通过斜撑均匀传递到底部的整个框架上，不会出现局部应力集中导致的构件断裂。

抛射臂是整个设备的核心做功部件，设计上采用长直杆结构，一端设置勺状弹托用于承载抛射物，另一端通过转轴与机架上部的支座连接，牵引端预留了绳索牵拉的固定结构，依靠人力快速牵拉牵引端，带动抛杆绕转轴快速转动，当抛杆转动到设定仰角位置时，弹托内的载荷在离心力作用下沿着预设弹道飞出。整个抛杆的转动行程做了机械限位设计，避免牵拉过度导致抛杆过位翻转，限位位置经过力学测算，刚好对应抛射物获得最大初速度的仰角区间，兼顾抛射距离与落点精度。弹托的凹陷弧度经过适配设计，可以稳定承载球形石弹，避免抛射过程中载荷滑脱，同时不会对弹体飞出造成额外的摩擦阻力。

从安装边界与尺寸逻辑来看，整个设备的底部框架长宽比控制在1.2:1左右，整体高度不超过底部长度的0.8倍，重心始终落在底部框架的支撑面范围内，即使在抛射产生后坐力的瞬间，重心偏移量也不会超出支撑边界，不需要额外打地桩固定就可以稳定放置，适合在野战、攻坚现场快速组装移动。所有木质构件的截面尺寸都按照受力大小做了区分：主要受力的竖撑、斜撑采用更大截面的方木，非主要受力的辅助横撑采用更小截面的材料，在保证结构强度的前提下尽可能降低整体重量，方便短距离的人力转移。转轴部位采用金属轴套的设计逻辑（模型中做了结构预留），降低抛杆转动时的摩擦阻力，同时减少木质转轴支座的磨损，延长设备的重复使用寿命。

从功能特性来看，这款投石机不需要复杂的配重块安装准备，仅依靠数人协同牵拉绳索就可以完成发射，发射准备周期短，操作门槛低，可以在短时间内完成多次抛射，适合针对城防工事的持续压制作业。整个设备的所有构件都可以拆解成独立的木质杆件，不需要复杂的加工工艺，现场就可以完成组装、维修，即使个别构件出现损坏，也可以快速就地取材替换，不会因为单个零件故障导致整个设备失去作战能力。在现代场景下，这类结构的还原模型除了用于古代机械史的研究展示之外，其桁架受力、杠杆抛射的结构逻辑，也可以作为科普教具，帮助理解基础力学原理在工程设计中的实际应用，部分文旅场景的仿古演示活动中，等比例缩放的复刻模型也可以作为互动体验装置，还原古代机械的运行过程。

在建模过程中，所有构件的装配关系都按照实际装配逻辑设置了配合约束，转动部位预留了合理的装配间隙，没有出现构件干涉的问题，木质构件的纹理走向也按照实际木材的受力方向设置，还原真实木质结构的加工特征，整个模型可以直接用于运动仿真模拟，验证不同牵拉力度、不同抛射仰角下的弹道轨迹与结构受力情况，为后续的等比例复刻、结构优化提供准确的三维数据参考。
