家用可调节高度落地扇结构三维设计

日常民用与商用场景里，落地扇是小空间空气循环、局部降温的核心通风设备，区别于吊扇的固定安装属性、台扇的小覆盖范围局限，这类设备可灵活移动摆放，适配出租屋、小型办公室、临街商铺、临时活动场地等多种没有预装固定通风设施的场景，不需要在墙面顶面开孔打膨胀螺栓，也不需要提前布设供电线路，只要接入常规民用市电插座就能投入使用，部署成本远低于固定式通风系统。

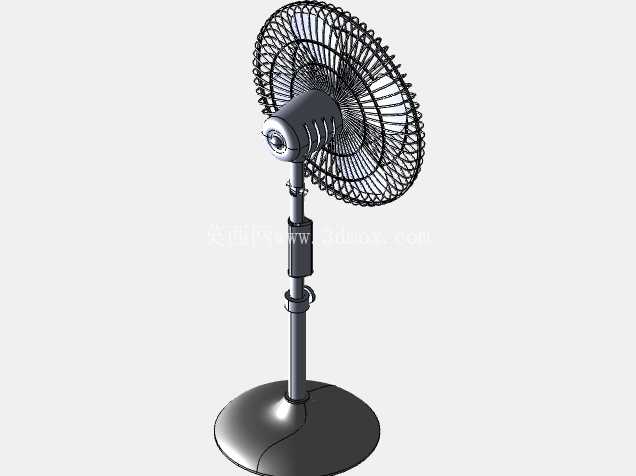

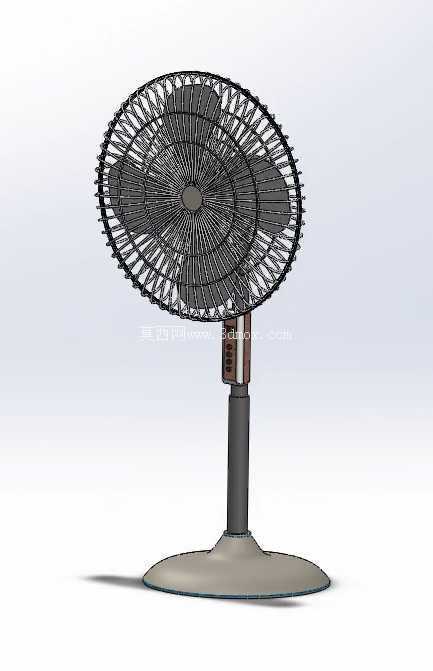

从结构设计逻辑来看，这款落地扇的整体架构分为三个核心功能段，分别是底部配重支撑段、中间高度调节立柱段、上部送风摇头总成段。底部底座采用大直径圆盘式结构，整体为低重心设计，材质选用高密度注塑件内置配重块，静态放置时支撑面覆盖半径超过300mm，能够抵消上部扇头摆动、送风反作用力带来的倾覆力矩，即使在人员走动误碰立杆、地面存在轻微坡度的场景下，也能保持设备稳定不倾倒，底座底部预留四个防滑胶垫安装位，胶垫突出底座底面2mm，既可以避免硬质底座直接刮花木地板、瓷砖地面，也能增大接触面摩擦力，进一步降低设备滑移的概率。

中间的立柱段采用嵌套式伸缩结构，内外管为间隙配合，配合间隙控制在0.2-0.3mm之间，既保证升降调节时滑动顺畅无卡滞，也不会出现调节后径向晃动的问题；立柱侧面设置弹簧卡扣式高度锁定结构，调节时按压卡扣即可滑动内管调整高度，松开卡扣后卡舌自动卡入对应高度的定位孔，锁定后可承受上部扇头总成的全部重量不会下滑，整体高度调节范围覆盖700mm到1200mm区间，既可以调低高度作为台扇使用，对准坐姿状态下的人员上半身送风，也可以调高高度对准站立区域，覆盖更大的送风范围，适配不同使用场景的高度需求。立柱上部靠近扇头连接的位置集成了控制模块安装位，预留了按键、旋钮的安装卡槽，不需要额外外挂控制盒，走线全部从立柱内部空腔穿过，避免明线外露带来的缠绕、磕碰损坏风险。

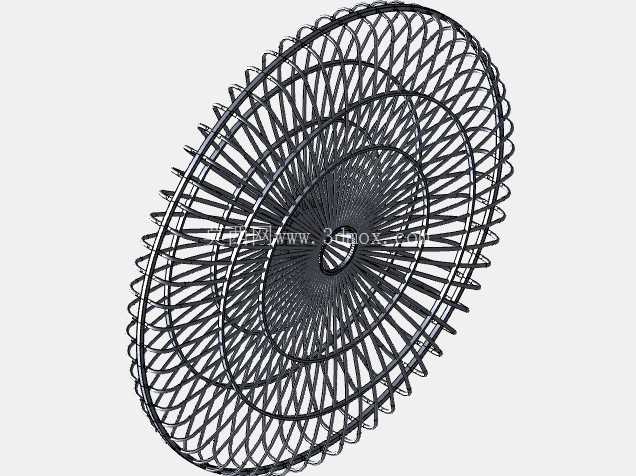

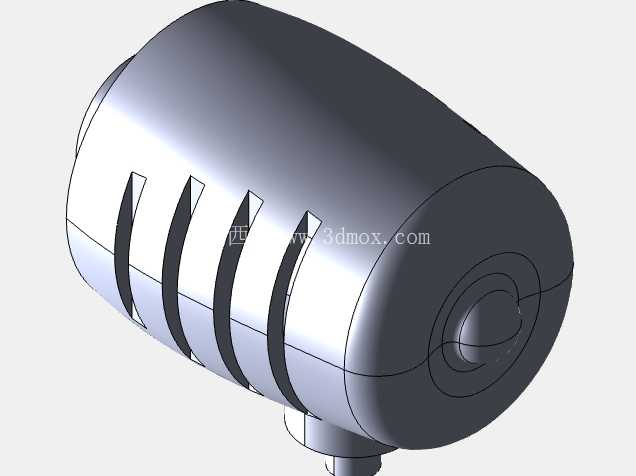

上部的送风总成是设备的核心功能部分，扇网采用前后双层卡扣式结构，前网与后网通过周边均匀分布的12个塑料卡扣锁紧，网丝间隙控制在12mm以内，符合民用电器安全防护要求，能够避免成人手指、儿童肢体误触高速转动的扇叶造成机械伤害；扇网内部安装三片式大弧度扇叶，扇叶翼型经过曲面优化，转动时可以推动空气形成定向柱状气流，相同转速下送风距离比普通平直扇叶提升20%左右，同时扇叶做了动平衡校正，转动时径向跳动量控制在0.5mm以内，高速运行时不会产生明显的振动与异音。扇头与立柱的连接部位设置摇头传动机构，通过曲柄连杆结构带动扇头在水平方向80度范围内往复摆动，不需要手动调整扇头朝向，就能覆盖扇形区域内的多个送风点位，机构内部设置阻尼限位，摆动到极限位置时不会产生硬性撞击，延长传动零件的使用寿命。

建模过程中需要重点关注几个装配边界：一是扇网与扇叶的安全间隙，扇叶转动时的最大外轮廓与前后网罩的内表面间隙不能小于8mm，避免长期运行后扇叶形变剐蹭网罩产生噪音甚至损坏零件；二是摇头机构的行程限位，要保证扇头摆动到左右极限位置时，扇网边缘不会与立柱发生碰撞，预留至少15mm的安全间隙；三是升降立柱的锁紧可靠性，卡扣的卡入深度不能小于5mm，保证承重状态下不会出现脱扣滑落的问题；四是底座的配重配比，整体设备的重心投影要始终落在底座支撑面范围内，即使扇头摆动到极限位置、机身倾斜10度的状态下，重心也不会超出支撑边界，满足民用电器的稳定性安全要求。

这类落地扇的结构设计没有复杂的传动零件，所有部件都采用模块化设计，扇头、立柱、底座三个部分可以快速拆分，包装运输时能够将立柱缩到最短，拆分后整体包装体积比整装状态缩小40%，大幅降低仓储与物流成本，用户收到产品后不需要专业工具，按照装配指引对准卡槽拧紧手拧螺丝就能完成组装，不需要专业人员上门安装，使用门槛极低。日常维护时只需要掰开扇网卡扣取下前网，就可以直接擦拭扇叶与网罩上的积灰，不需要拆卸整台设备，维护操作简单便捷，适配普通民用用户的使用能力。
