间歇传动用槽轮式日内瓦机构结构设计

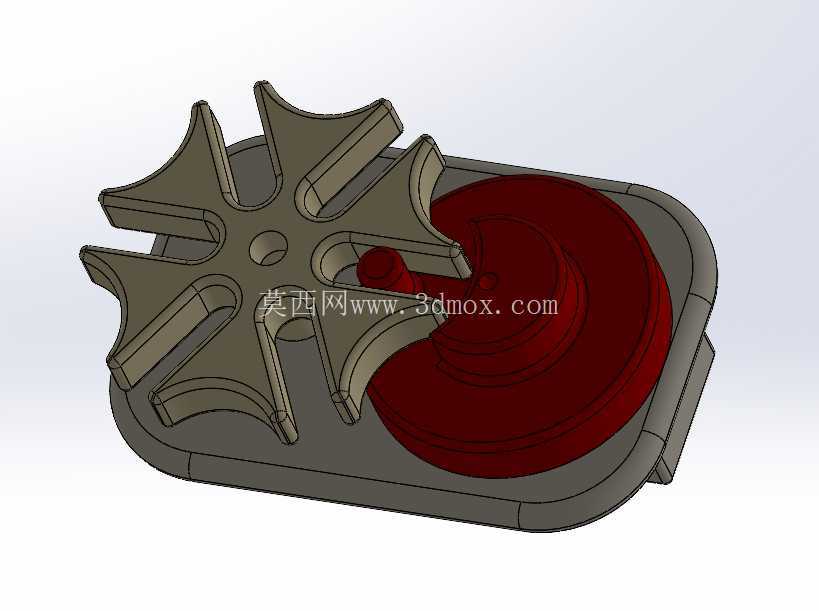

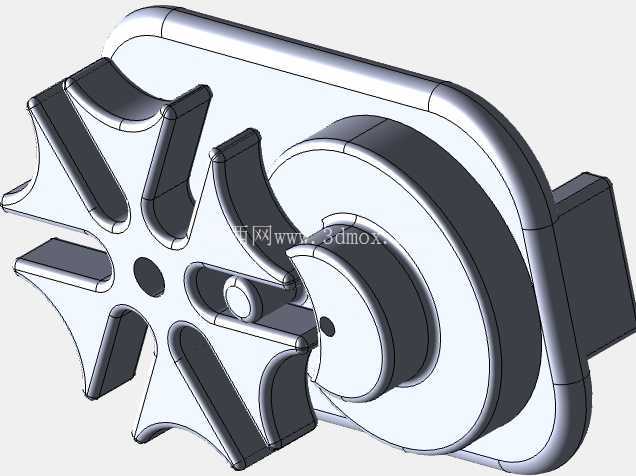

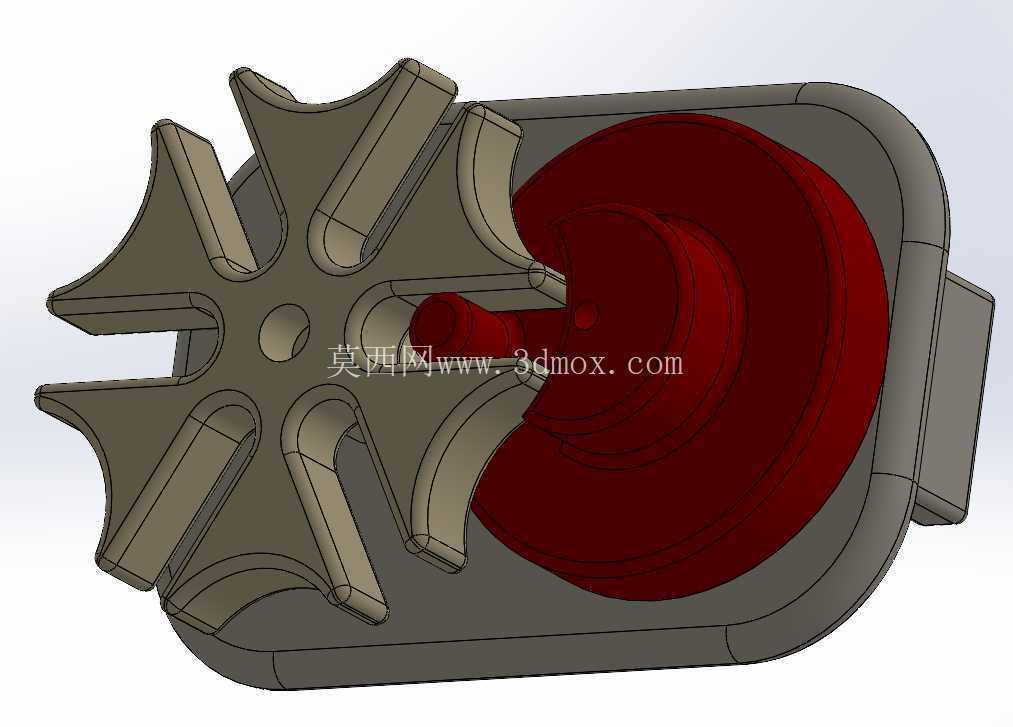

　　在自动化产线的分度送料、多工位回转工作台驱动、包装机械的工位切换、电影放映机的胶片拉片机构这类需要将连续回转输入转换为定角度间歇步进输出的场景里，日内瓦机构是应用成本极低、传动可靠性极强的经典结构，相比凸轮分度器，它的零件加工难度更低，装配调试门槛小，在中低速、分度精度要求适中的工况下完全能满足使用需求。这套日内瓦机构原型采用的是外啮合槽轮搭配主动拨盘的经典布局，主动拨盘上的圆柱销在进入槽轮的径向导槽时，会带动槽轮完成固定角度的回转，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧完全贴合，此时槽轮被完全锁止，不会因为负载惯性出现窜动，保证工位停留阶段的位置稳定性。从结构设计逻辑来看，这套原型的槽轮开设了6条径向导槽，对应每次步进的角度为60度，也就是说主动拨盘每完成一整圈360度的连续回转，槽轮就会完成一次60度的分度转动，之后进入静止锁止状态，这个分度角度可以根据实际工位数量需求调整导槽数量，比如4槽对应90度步进、8槽对应45度步进，设计时需要注意锁止弧的配合间隙，间隙过大会导致锁止阶段槽轮存在游动间隙，影响工位定位精度，间隙过小则会在拨盘切入切出时出现卡滞，增大传动阻力甚至出现零件卡死的问题。

　　在实际选型适配时，首先要明确安装边界的尺寸约束，这套原型的整体外轮廓为带圆角的矩形安装基座，基座上预留了主动轴和槽轮轴的安装轴承位，两个轴的中心距是整个结构最核心的安装尺寸，直接决定了圆柱销的回转半径和槽轮导槽的长度，设计时要保证圆柱销进入导槽时的运动方向和导槽的切线方向重合，减少传动过程中的刚性冲击，因为日内瓦机构在启停瞬间存在柔性冲击，所以它的适用转速通常不高，主动轴转速一般控制在每分钟100转以内，避免高速下的冲击振动导致零件疲劳损坏。

　　从功能特性来看，这套结构的传动比完全由槽轮的槽数决定，不存在传动打滑的问题，只要零件加工精度达标，分度误差可以控制在0.1度以内，完全能满足大多数中低精度分度场景的需求，比如自动化装配线上的工件转位、小型灌装设备的瓶体工位切换、文具加工设备的工位步进都可以直接套用这个结构逻辑。设计过程中还需要考虑零件的受力情况，槽轮的导槽侧壁是主要受力面，圆柱销在带动槽轮转动时会对导槽侧壁施加挤压力，所以槽轮和圆柱销的材料要匹配耐磨需求，轻载场景下可以用POM等工程塑料加工降低噪音，重载场景下则需要用45号钢调质处理，表面淬火提升导槽侧壁的耐磨性，圆柱销则可以采用轴承钢制作，减少长期运转后的磨损量。

　　安装时要保证主动轴和槽轮轴的平行度误差控制在0.02mm以内，否则会出现圆柱销和导槽的偏磨，不仅会增大传动噪音，还会大幅缩短零件的使用寿命，锁止弧的配合面要做光滑处理，避免锁止阶段出现不必要的摩擦阻力。另外在实际应用中，可以在主动轴上搭配减速电机直接驱动，不需要额外添加复杂的控制程序就能实现固定节拍的间歇运动，相比用伺服电机做分度控制，整套方案的硬件成本能降低60%以上，调试难度也大幅下降，非常适合面向低成本自动化设备的开发场景。很多刚接触机械结构设计的工程师容易在设计日内瓦机构时忽略圆柱销的切入角度，导致机构运转时出现卡顿，其实只要在建模时先确定两个轴的中心距，再根据槽数计算出槽轮的分度角，反过来推导圆柱销的回转半径，保证圆柱销中心的运动轨迹和槽轮导槽的中心线在切入瞬间相切，就能避免卡滞问题，这套原型的建模过程就严格遵循了这个设计逻辑，所有配合面的尺寸都做了公差预留，方便后续加工时根据实际装配情况做微调。
