仿生扑翼传动机构结构设计方案

这套仿生扑翼传动结构，核心是复刻鸟类翅膀拍动过程中的复合运动轨迹，区别于常规固定翼或旋翼的动力输出逻辑，整套机构的设计初衷是为微型扑翼飞行器、仿生扑翼演示装置、科教类机械运动展品提供可直接复用的传动核心方案。从实际应用场景来看，这类结构目前主要覆盖三个方向：一是高校机械原理课程的仿生机构教学演示，可直观展示连杆与齿轮组合实现非规则轨迹输出的原理；二是微型扑翼飞行器的动力传动核心，替代传统旋翼的动力输出方式，降低低空低速飞行时的气动噪音；三是工业领域的仿生扑翼式气流扰动装置，在狭小密闭空间内实现低紊流的空气循环。

整套结构的核心功能，是将单一旋转动力输入，转化为两侧翼面的同步上下拍动加小幅扭转的复合运动，完全匹配鸟类飞行时翅膀的运动规律——翼面下拍时保持较大迎角获得升力，上抬时自动减小迎角降低空气阻力，整套动作不需要额外的控制舵机介入，完全通过机械结构的硬连接实现运动轨迹的约束。设计过程中首先确定的是翼面的运动行程，单侧翼面的上下拍动角度控制在55度到65度区间，这个角度区间是经过气动验证的，既能够保证足够的升力输出，又不会因为行程过大导致结构干涉或者传动效率骤降。

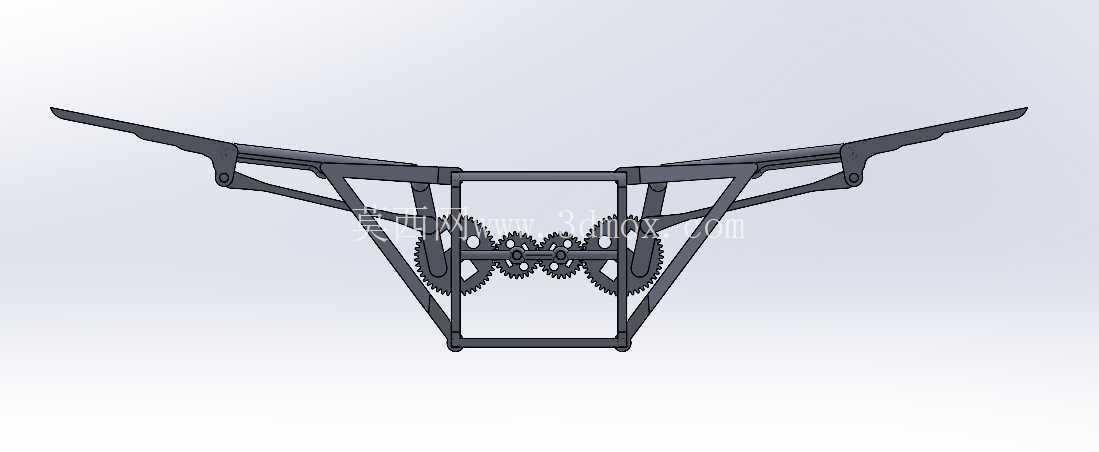

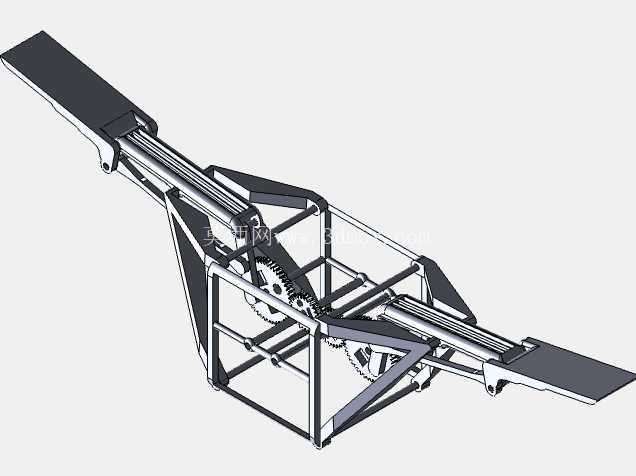

从结构布局来看，动力输入轴布置在机架的中心位置，采用三级直齿轮组实现减速增扭，齿轮模数统一选用0.5模，兼顾小尺寸下的传动强度与轻量化要求，两侧的齿轮输出轴完全对称，保证两侧翼面的运动相位完全一致，避免飞行过程中出现偏航力矩。齿轮组输出端连接的是曲柄摇杆机构，曲柄的偏心距直接决定翼面的拍动幅度，摇杆的长度则根据翼面的安装位置做了适配，在摇杆与翼面连接的位置设计了一个随动的铰接滑块，这个滑块可以在翼面根部的导槽内滑动，以此实现翼面拍动过程中的自动扭转，不需要额外增加扭转控制的传动链路，最大程度简化了结构复杂度。

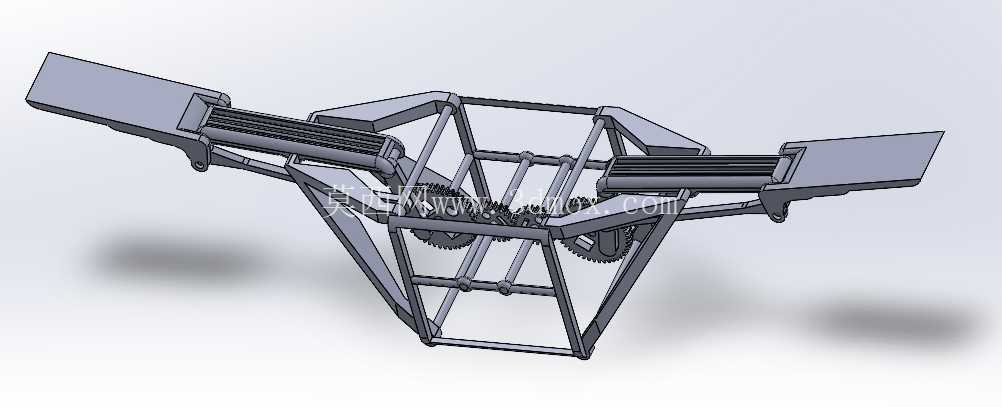

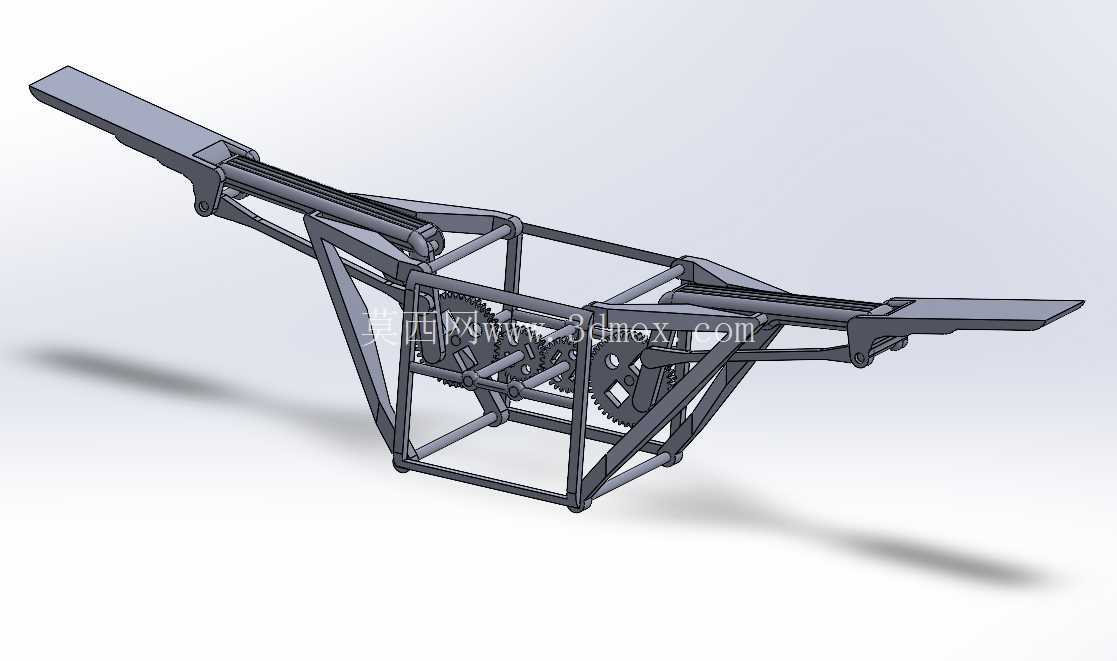

机架部分采用空间桁架式结构，所有杆件均采用等截面方形薄壁杆件，通过焊接或者螺栓拼接形成刚性框架，整体的安装边界控制在长度280mm、宽度120mm、高度100mm的范围内，整体重量控制在120g以内，完全适配微型扑翼飞行器的载重限制。机架的设计充分考虑了安装兼容性，前端预留了动力电机的安装法兰位，可以直接适配10mm到16mm外径的微型直流电机，后端预留了电池与控制板的安装空间，两侧的翼面安装座设计成快拆结构，不需要额外工具就可以更换不同长度、不同翼型的翼面，方便做不同气动参数的测试。

在设计细节上，所有的铰接转动位置都预留了0.1mm的配合间隙，避免加工误差导致的运动卡滞，齿轮组的中心距公差控制在0.02mm以内，保证齿轮啮合的侧隙处于合理区间，既不会因为侧隙过大导致传动回差，也不会因为侧隙过小导致传动阻力增大。翼面的主梁采用碳纤维杆件的安装接口，在保证翼面刚度的同时尽可能降低翼面自身重量，减少传动过程中的惯性冲击。整套机构的传动效率经过测算可以达到82%以上，在3.7V电压驱动下，拍动频率可以达到12Hz到18Hz，能够提供足够的升力搭载20g以内的有效载荷。

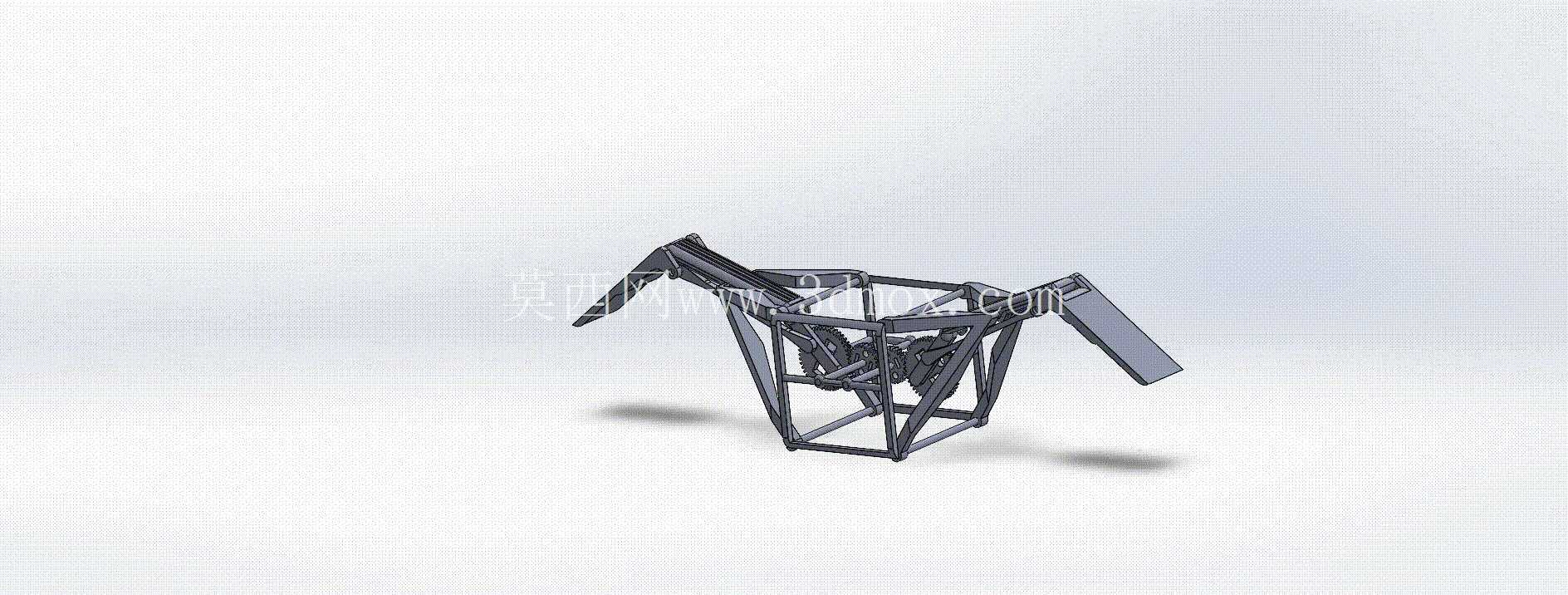

从实际使用的角度出发，这套结构在加工时不需要特殊的工艺，所有结构件都可以采用3D打印或者线切割工艺加工，齿轮部分既可以采用pom材质注塑加工，也可以采用金属材质切削加工，适配不同的成本与强度需求。安装过程中只需要保证两侧曲柄的相位差为180度，就可以实现两侧翼面的同步对称运动，不需要复杂的调试过程。在做运动验证的时候，可以直观观察到翼面的运动轨迹完全符合设计预期，没有出现运动死点或者结构干涉的问题，连续运转2小时以上没有出现明显的磨损或者松动情况，完全满足长期使用的可靠性要求。
