分体式抱箍型管道固定支撑托架结构

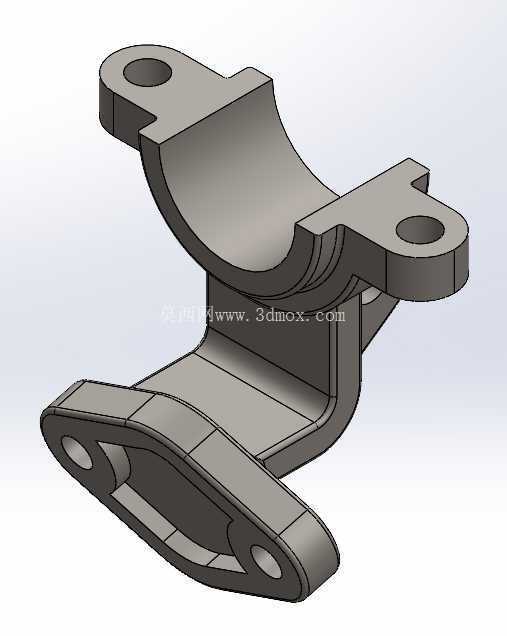

　　这类抱箍式管道托架，在民用建筑给排水、工业厂区工艺管路、设备配套液压/气动管线布设场景中都有极高的应用覆盖率，核心作用是抵消管路自重、介质流动带来的振动与位移载荷，避免管路接口因长期受力出现渗漏、变形甚至断裂问题。不同于整环式管夹，该结构采用上下分体的半圆弧抱合设计，上半部分为带两个对称安装耳的半圆弧卡箍，下半部分为带安装底座的承托半环，安装时无需从管路端部穿套，可直接在已布设的管段任意位置定位锁紧，适配后期管路改造、临时增设支撑点的施工场景，能大幅降低现场安装的操作难度。

　　从结构受力逻辑来看，上半卡箍的两个安装耳预留了同轴光孔，可穿装螺栓实现上下半环的锁紧，圆弧面与管道外壁的贴合弧度经过匹配设计，锁紧后接触应力均匀分布在管周180度以上的接触面上，不会出现局部应力集中压损管道外壁的问题，尤其适配PVC、PPR等塑性材质管路的固定需求，也可通过在圆弧面增设橡胶垫层的方式，用于薄壁不锈钢管、铜管等软质金属管路的支撑。下半部分的承托底座采用了带加强筋的弯折结构，底座上预留两个安装孔，可通过膨胀螺栓固定在墙面、设备机架、管廊支架等安装基面上，底座与下半承托弧面之间的弯折过渡区做了加厚处理，能承受垂直方向的管路载荷，避免长期承重出现结构变形。

　　设计过程中需要重点控制几个核心尺寸边界：首先是半圆弧的内径尺寸，需要与目标适配管道的外径公差匹配，预留0.5-1mm的垫层安装间隙，避免锁紧后出现卡接过松或无法抱合的问题；其次是上下安装耳的孔位同轴度，需要控制在0.2mm以内，否则穿装螺栓时会出现别劲问题，导致锁紧力不均匀；再者是底座安装孔的中心距，需要匹配常用的膨胀螺栓安装间距，同时底座底面的平面度需要控制在0.1mm以内，保证安装后与基面贴合紧密，不会出现支撑晃动的问题。另外，上下半环的开合间隙也需要做合理设计，当螺栓完全松开时，上下半环的开口间距要大于管道外径，方便现场直接卡入管道，无需撬动结构造成构件变形。

　　在实际选型应用中，这类托架的承载能力与板材厚度、弯折圆角半径直接相关，针对小口径仪表风管、线缆穿管等轻载场景，可采用2-3mm厚的冷轧钢板冲压成型，针对大口径给排水管、工业工艺管道等重载场景，则需要选用4-6mm厚的钢板，同时在弧面外侧增设纵向加强筋，提升结构的抗变形能力。不同于焊接式的固定管托，这种分体螺栓锁紧的结构具备可拆卸特性，后期管路维护、更换时只需松开上半卡箍的螺栓即可拆下管段，无需破坏整体支撑结构，能大幅降低后期运维的成本。结构的边角位置都做了倒圆角处理，避免安装过程中尖锐边角划伤施工人员，也不会割破管路外层的保温层或防腐涂层。在三维建模过程中，需要重点验证上下半环的装配干涉问题，模拟螺栓锁紧过程中的结构形变，确保在最大锁紧力矩下，结构不会出现塑性变形，同时圆弧面与管道的贴合率能达到85%以上，保证支撑受力均匀。针对不同的安装场景，底座的结构也可做适应性调整，比如安装在型钢支架上时，可将底座的安装孔设计为长圆孔，方便现场调整安装位置，适配不同规格的型钢安装尺寸；安装在墙面时则采用圆孔设计，保证膨胀螺栓的固定强度。
