涵道螺旋桨流体流动仿真分析结构

在小型电动推进系统、管道通风增压、低空无人飞行器动力单元的实际工程场景中，涵道搭配螺旋桨的结构组合一直是兼顾推进效率与气流约束的核心方案，很多刚接触结构设计的工程师容易把涵道当成单纯的防护外壳，忽略其与螺旋桨叶型、安装位置的匹配关系，最终做出来的样机要么推力损耗大，要么气流紊乱引发整机振动。这次的仿真结构围绕涵道内螺旋桨的气流流动特性搭建，核心是还原气流经过旋转桨叶时的速度变化、流场分布规律，给后续结构优化提供可量化的参考依据。

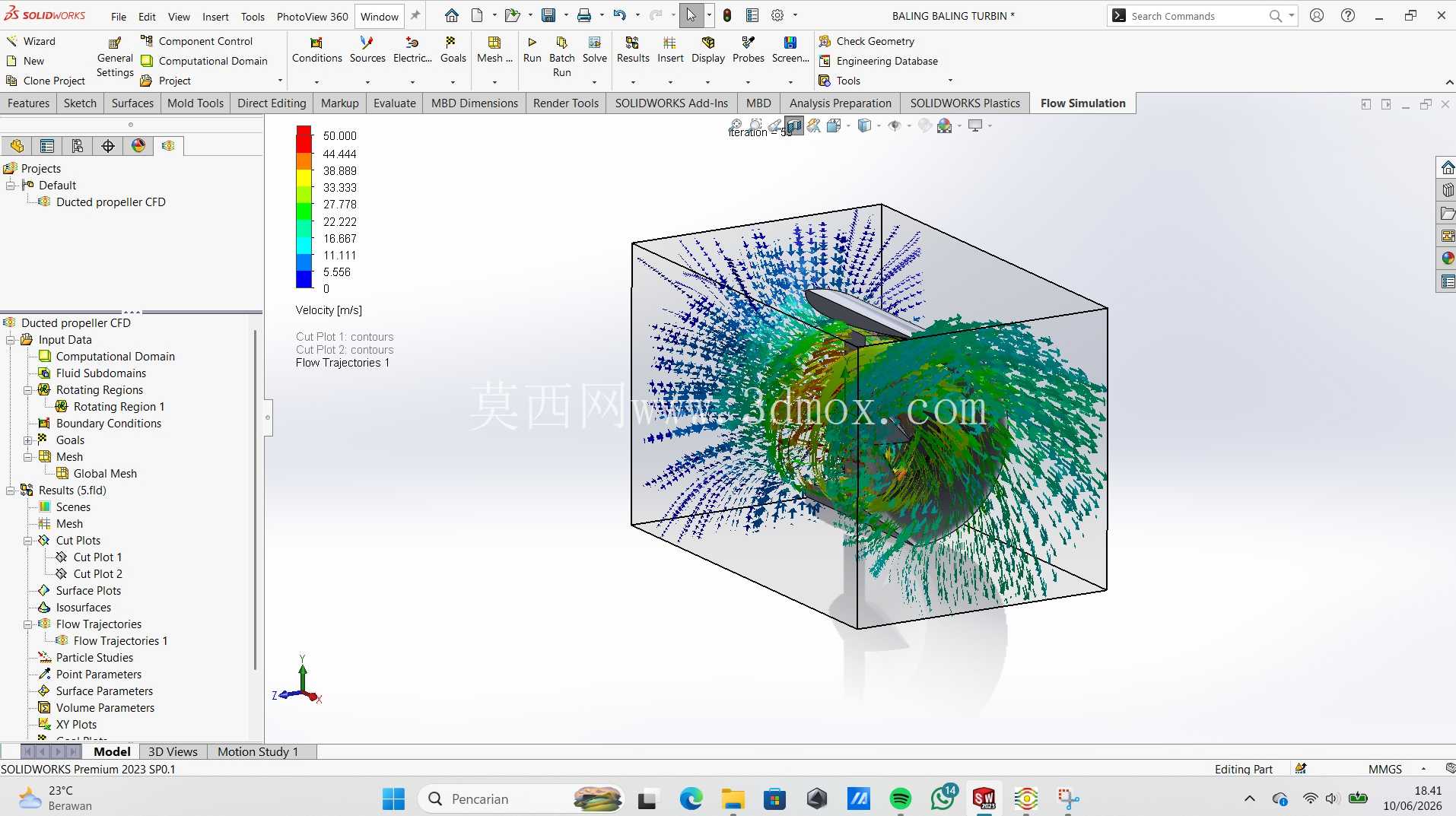

从实际安装边界来看，整个涵道采用方形外廓的透明流场域包裹，内部螺旋桨的旋转中心与涵道轴线完全重合，桨叶外缘与涵道内壁的间隙控制在极小范围，避免叶尖漏流导致的效率损失——这一点在工程落地时非常关键，间隙过大会让桨叶驱动的高压气流从边缘回流，直接抵消部分推力，间隙过小则会因为加工误差、运行振动引发桨叶擦碰涵道内壁的故障，实际生产中一般会根据桨叶直径、材质刚度、运行转速预留0.5-2mm的安全间隙，仿真模型里的间隙设置完全贴合量产装配的公差要求。

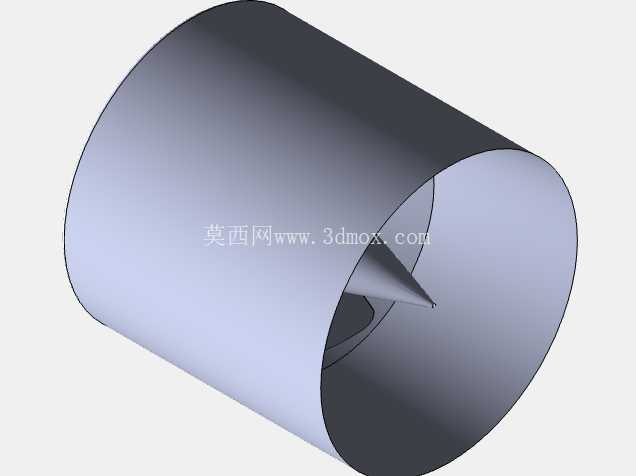

设计思路上没有采用常规的外露螺旋桨结构，而是把螺旋桨完全置于涵道内部，一方面是利用涵道的管壁约束气流径向扩散，让气流沿着涵道轴向集中加速，减少无意义的动能耗散；另一方面涵道本身可以在桨叶外围形成整流屏障，降低螺旋桨旋转时的气动噪音，同时避免外露桨叶触碰周边构件引发安全问题，这在室内通风设备、近距离作业的小型动力装置上是非常实用的设计考量。

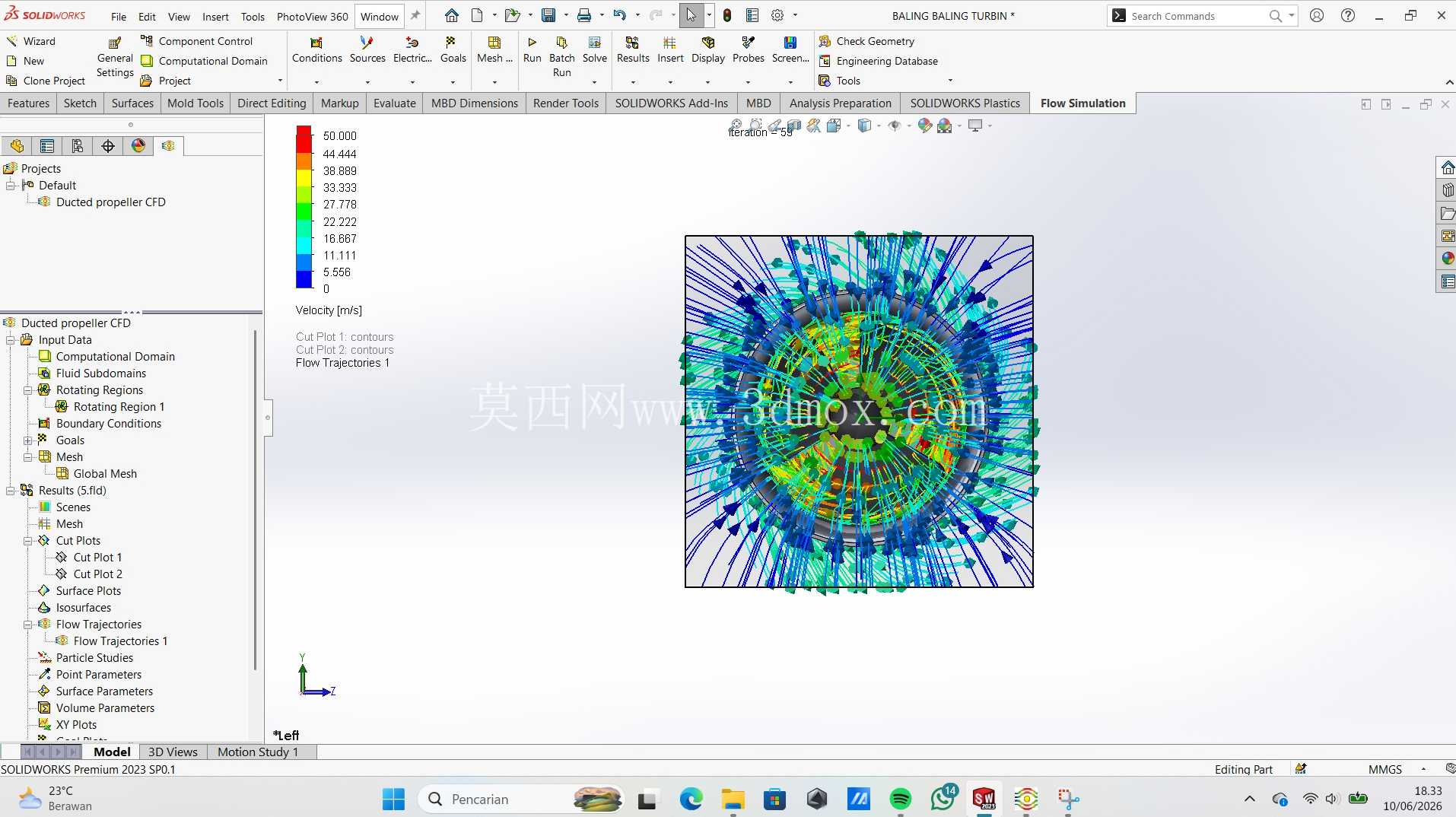

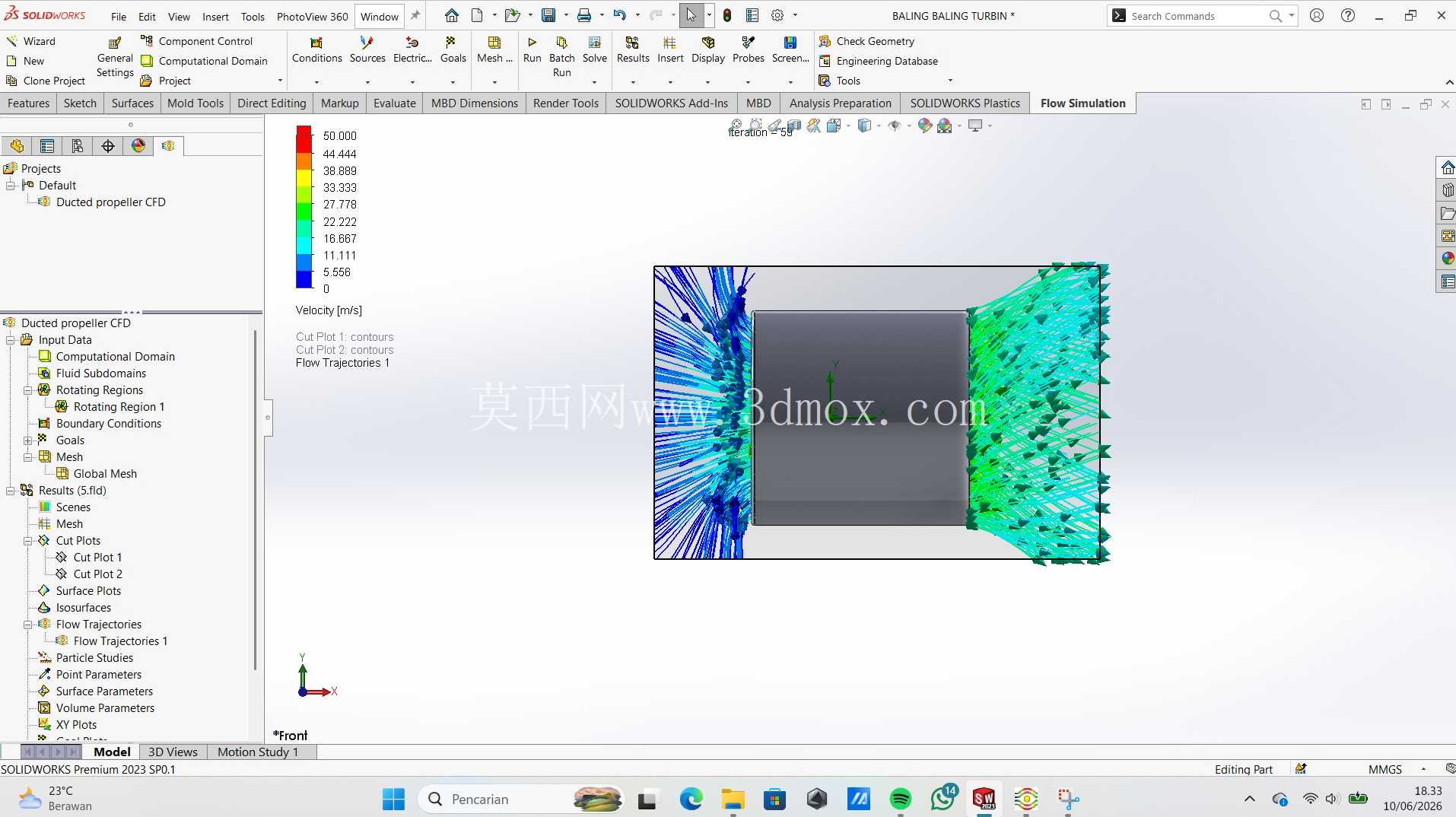

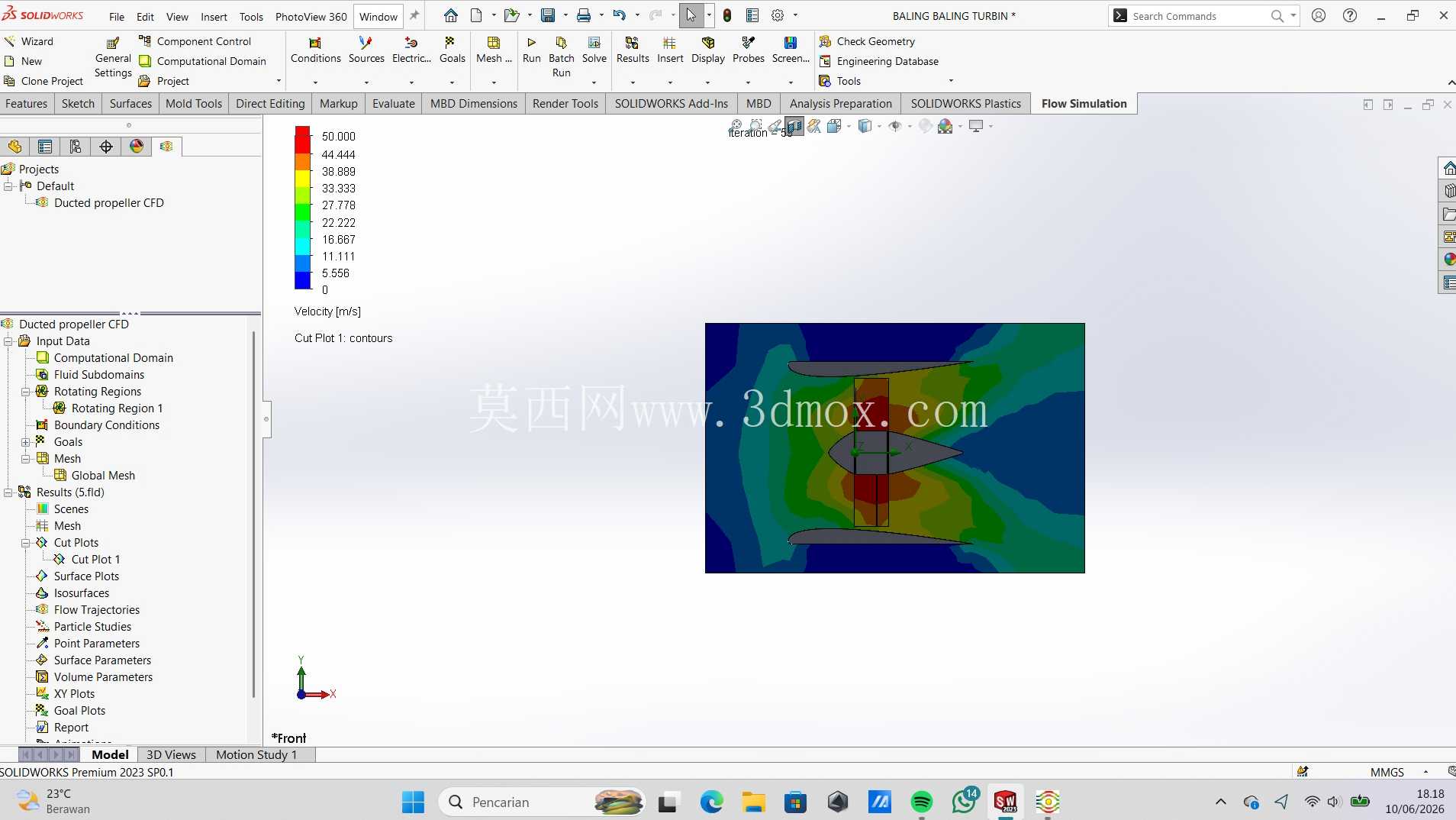

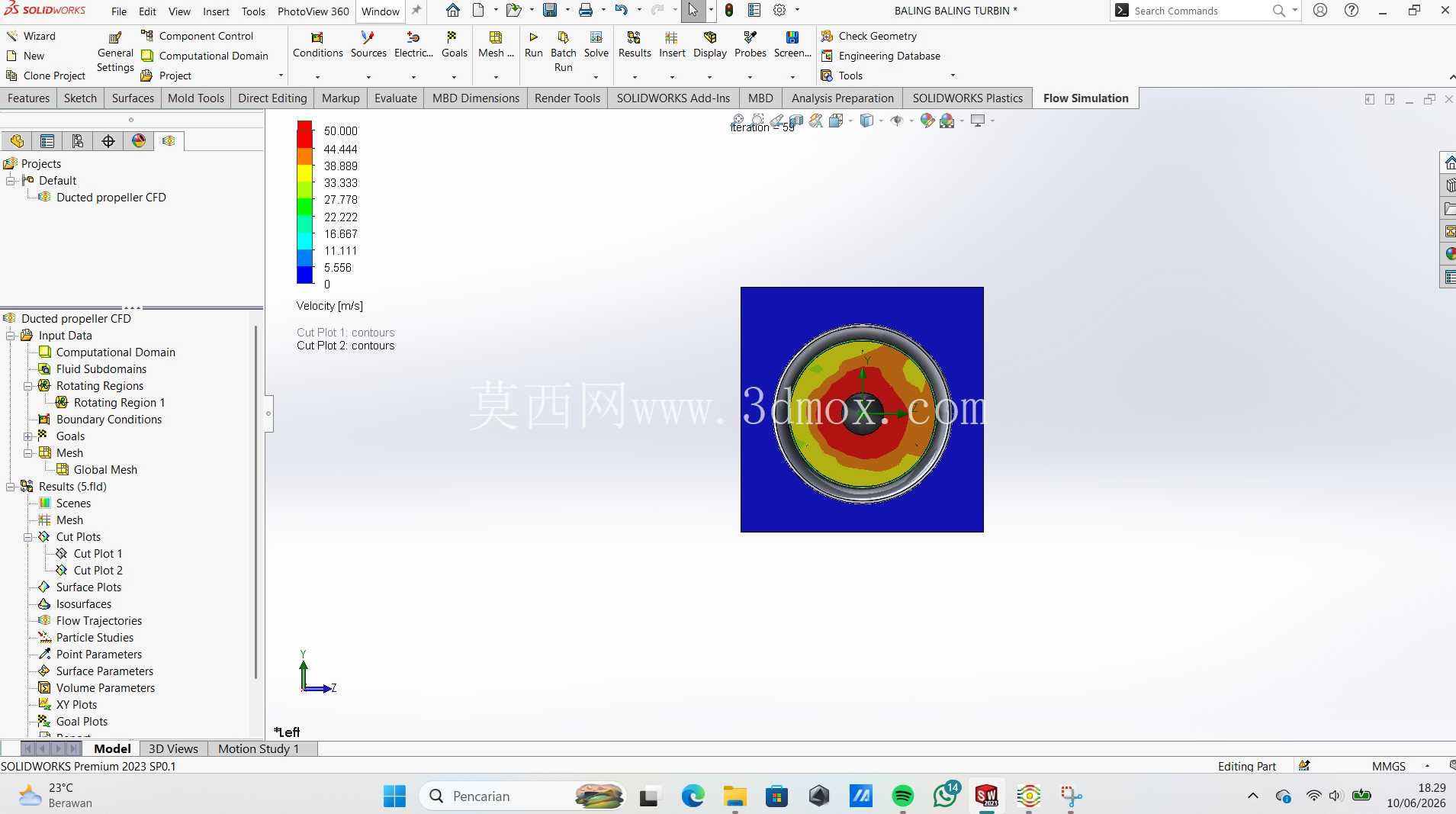

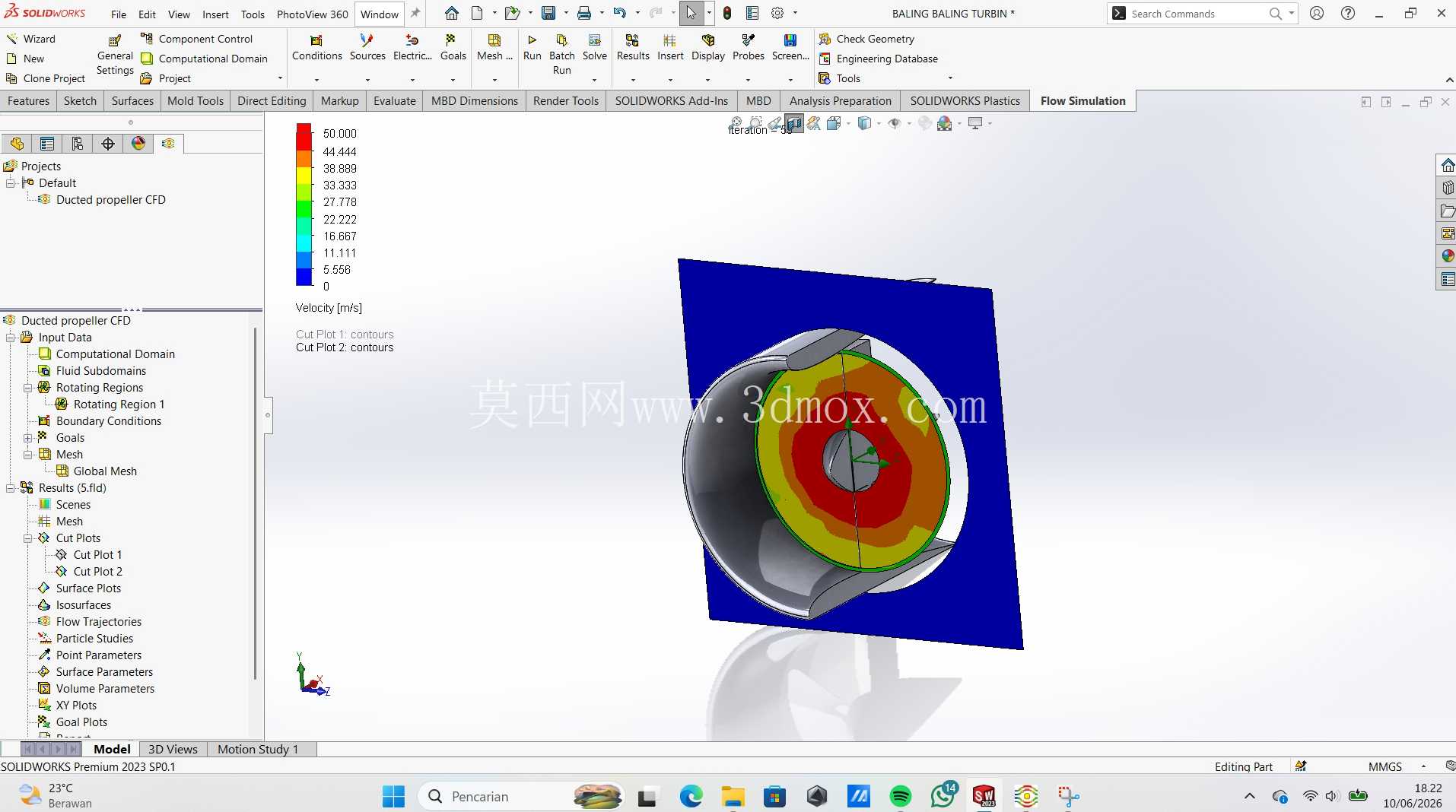

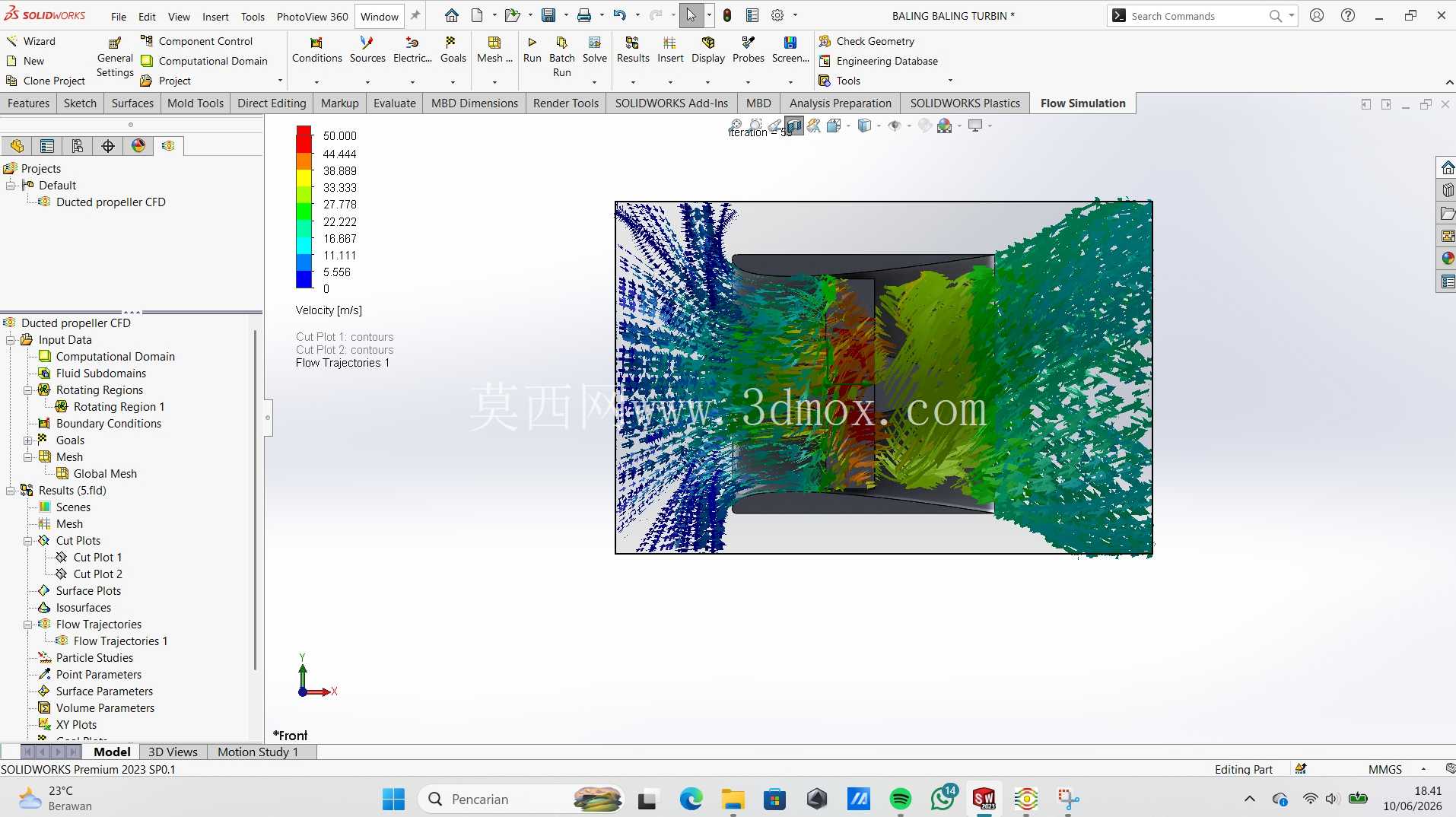

从流场仿真的结果来看，气流进入涵道接触旋转的螺旋桨后，会在桨叶的推动下快速加速，核心高速区集中在螺旋桨旋转平面周边，最高流速可以达到50m/s量级，随着气流向涵道出口方向流动，速度会逐步衰减，同时在螺旋桨的下游区域会形成规律的旋流结构，这是桨叶旋转带动物流周向运动的必然结果。如果是追求纯轴向推力的场景，还可以在螺旋桨后方加装固定导流叶片，把旋流的周向动能转化为轴向动能，进一步提升推进效率，不过这会带来结构重量增加、流阻变大的问题，需要根据实际的工况需求做权衡。

实际应用中，这类涵道螺旋桨结构的适配场景非常广，小到桌面级的风冷散热风道优化，中到小型无人机的动力单元，大到管道内部的增压输送风机，核心逻辑都是通过涵道约束+螺旋桨做功的组合，实现气流的可控加速与定向输送。做结构设计的时候不能只看螺旋桨本身的叶型参数，还要同步考虑涵道的进出口倒角、内壁粗糙度、螺旋桨在涵道内的轴向安装位置：比如把螺旋桨安装在涵道靠近进口的位置，进口处的气流收缩效应会带来额外的附加推力，要是安装位置太靠近出口，这种附加推力的增益就会大幅降低；涵道进口做圆弧倒角处理，能减少气流进入涵道时的局部阻力，要是直接做直角切口，进口处的气流分离会直接拉低整体效率。

很多工程师做这类结构的时候容易陷入只看静态结构的误区，忽略流场与结构的耦合影响，比如螺旋桨高速旋转时的桨叶变形会改变叶尖与涵道的间隙，气流脉动会引发涵道壁面的振动，这些问题在静态建模的时候很难发现，通过流动仿真提前捕捉流场的速度分布、压力变化规律，就能在设计阶段提前调整结构参数，避免样机制作完成后反复修改，大幅缩短研发周期。比如仿真中如果发现螺旋桨下游的旋流强度过大，就可以适当调整桨叶的安装角，或者优化叶型的弯度分布，在保证推力满足要求的前提下降低旋流损耗；如果发现涵道内壁局部区域流速过高引发压损过大，就可以调整涵道的截面变化曲线，让流道过渡更平缓。

从安装适配的角度来说，这种方形外廓的涵道结构更方便在设备内部做固定安装，不需要额外设计复杂的弧形夹持结构，直接通过周边的安装面就能完成紧固，适合集成到各类有空间限制的设备内部；螺旋桨的中心轴与驱动电机直接连接，不需要额外的复杂传动结构，整体结构的可靠性更高，维护也更方便，只需要定期检查桨叶表面的积尘、紧固连接螺栓就能保证长期稳定运行。
