机动车内燃机进气歧管结构设计

歧管作为内燃机进排气系统的核心导流部件，在机动车动力总成布局中承担着介质分流、流道导向的关键作用，其结构合理性直接影响内燃机的充气效率、各缸工作均匀性以及整机动力输出表现。从实际装车场景来看，这类带法兰安装底座的歧管结构，多用于小排量单顶置凸轮轴内燃机的进气侧布置，安装位置处于节气门体与气缸盖进气道之间，既要保证与上游进气总管的密封对接，也要通过底部安装座实现与缸体周边支架的刚性固定，避免车辆运行过程中振动引发的连接松脱、密封失效问题。

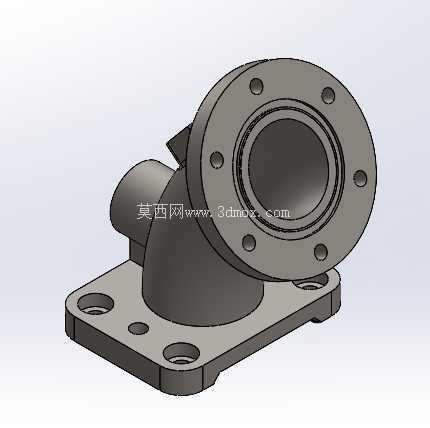

从结构功能特性来看，该歧管采用一体式铸造构型，主体为弯转式流道结构，侧方伸出的支管接口用于对接旁通管路，可实现曲轴箱通风废气引入、怠速进气补偿等辅助功能；上端带均布螺栓孔的圆形法兰为进气入口对接面，加工时需保证法兰端面的平面度公差控制在0.1mm以内，对接时配合密封垫片可实现0.3MPa气压下无泄漏，满足内燃机进气系统的负压密封要求。底部的方形安装底座设置了四个安装过孔与两个定位销孔，安装时先通过定位销与缸体上的预制定位孔完成对位，再穿入固定螺栓按对角顺序拧紧，可保证歧管安装位置精度控制在±0.2mm范围内，避免流道与气缸盖进气道出现错位引发的流阻增大问题。

在设计思路层面，该歧管的流道曲率经过反复迭代优化，内壁过渡圆角采用R5-R8的渐变设计，尽可能降低气流在弯转处的涡流损失，经流场仿真验证，该结构在额定转速工况下的流道总压损失可控制在1.2kPa以内，各出口流量不均匀度低于3%，能够保证各气缸进气量的一致性，减少各缸工作偏差引发的整机振动。考虑到内燃机舱内的工作温度范围在-40℃到120℃之间，歧管主体材质选用铸铝合金，既可以满足结构强度要求，也能降低部件自重，相比传统铸铁歧管减重40%左右，符合动力总成轻量化的设计趋势。法兰面与安装底座的厚度经过刚度校核，在螺栓预紧力作用下的最大变形量不超过0.05mm，不会出现因安装变形导致的密封面贴合不良问题。

从安装边界尺寸来看，该歧管总高度控制在120mm以内，主体最大回转直径为95mm，底部安装座的孔位中心距为80mm×65mm，适配1.2L-1.6L排量的直列四缸内燃机安装空间，不会与周边的发电机、空调压缩机等附件产生运动干涉。侧方支管接口的轴线与主进气道轴线呈45°夹角，接口直径为18mm，可适配标准规格的橡胶通气软管，安装时通过卡箍紧固即可实现可靠密封。在实际生产过程中，该歧管采用金属型重力铸造工艺，毛坯成型后需对法兰面、安装底座、各接口端面进行精加工，流道内壁需做喷丸处理降低表面粗糙度，进一步减少气流沿程阻力。

在实际运维场景中，这类歧管的常见失效形式包括法兰面密封垫老化漏气、安装座固定螺栓松动、流道内部积碳堵塞等，设计时在法兰面预留了密封环槽，可兼容橡胶垫片与金属密封环两种密封方案，满足不同排放标准的机型使用需求。安装座的螺栓过孔采用沉孔设计，可避免螺栓头突出影响周边部件布置，同时沉孔深度经过精确计算，可保证螺栓拧紧后有足够的螺纹啮合长度，不会出现螺纹滑牙问题。针对内燃机运行过程中的振动传递问题，歧管与缸体连接的固定螺栓处可加装弹性垫圈，既可以防松，也能吸收部分振动能量，降低歧管本体的疲劳应力，提升部件使用寿命。
