通讯设备用掩体型防护盖板结构设计

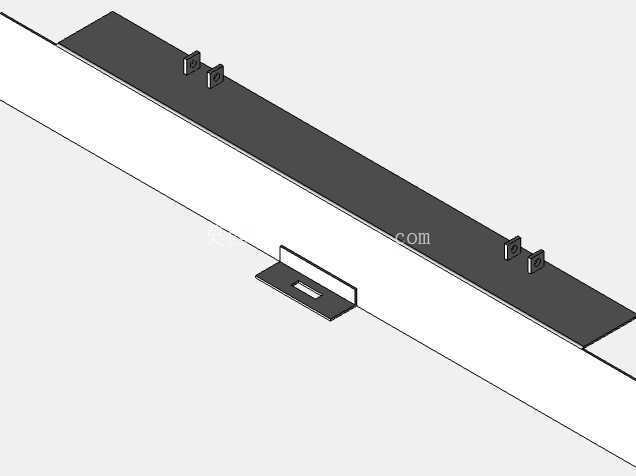

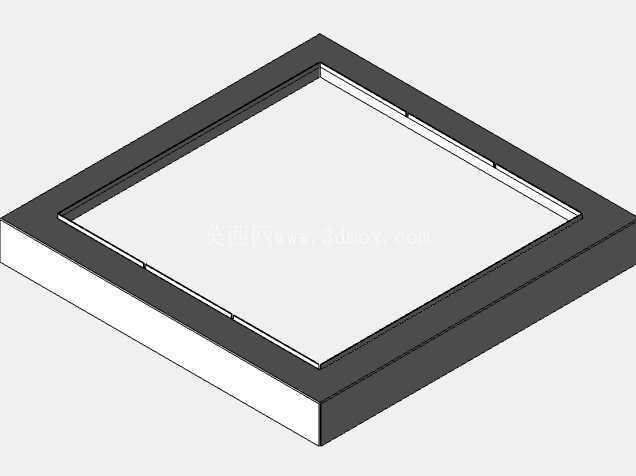

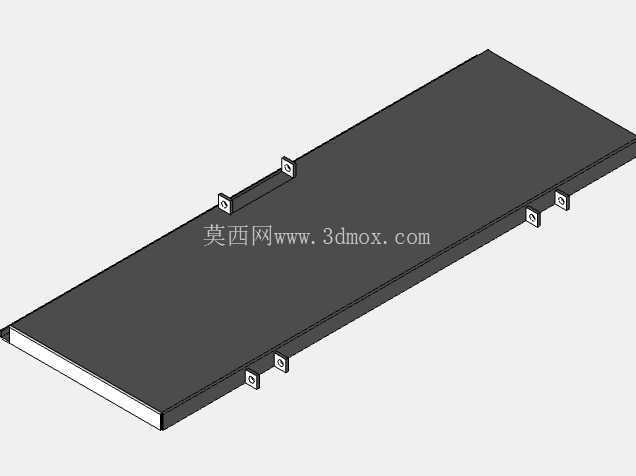

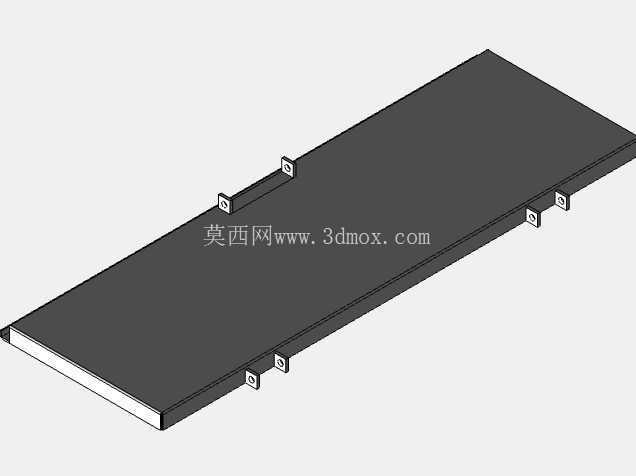

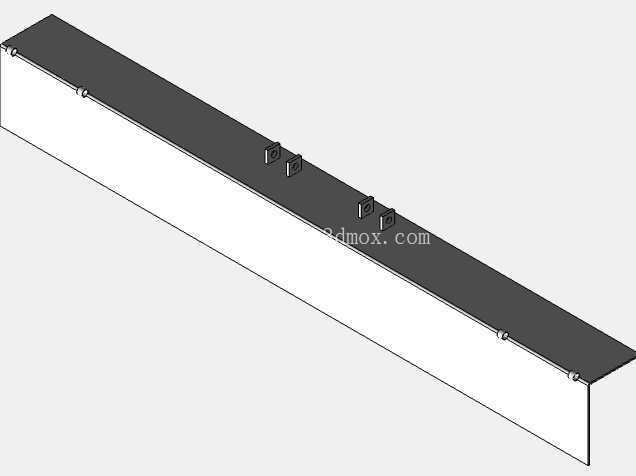

　　这款掩体盖板主要应用于户外通讯基站设备、野外通讯终端机柜的上部防护场景，在实际工程部署中，这类盖板承担着隔绝外部雨水、扬尘、外力冲击的核心作用，同时需要兼顾内部组件的检修便捷性与走线布局需求。从结构设计逻辑来看，整体采用方形平板加围边的一体式构型，主体承载面选用3.3毫米厚度的钢板作为基础基材，板材厚度的选型经过多轮工况验证：过薄会导致大尺寸盖板在户外强风环境下产生共振形变，长期使用后密封胶条压缩不均出现渗水隐患；过厚则会大幅提升整体重量，给现场安装、后期开盖检修带来额外的人力负担，3.3毫米的厚度刚好平衡了结构刚度与装配重量的矛盾点。盖板主体表面做了平整化处理，没有多余的凸起结构，避免户外积灰、积雪留存，降低长期载荷对盖板连接部位的疲劳损伤。盖板边缘设置了连续的下折围边，围边高度经过精确计算，刚好可以嵌入机柜顶部的安装槽位，配合槽内预装的发泡密封胶条，能够实现IP65级别的防护效果，围边内侧预留了均匀分布的卡扣安装位，不需要额外打孔攻丝，直接通过快拆卡扣就能实现盖板与机柜主体的连接，相比传统螺栓固定的方案，现场拆装效率提升60%以上，也避免了螺栓孔位长期使用后锈蚀滑牙的问题。

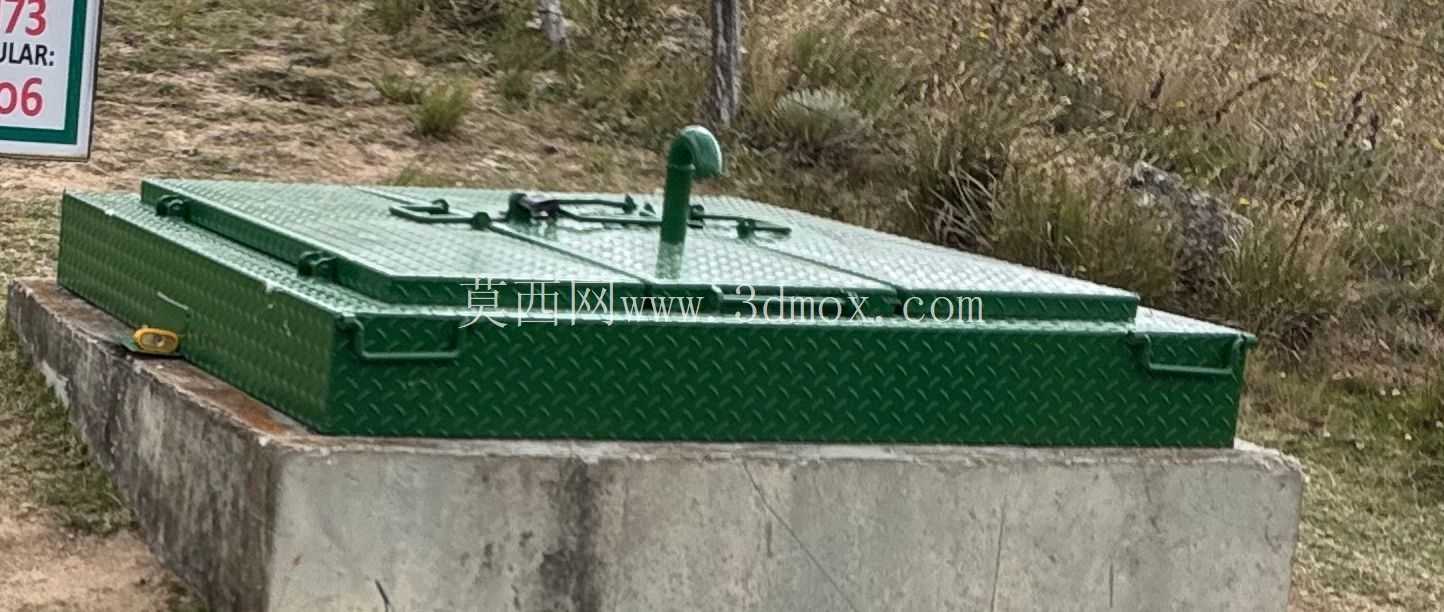

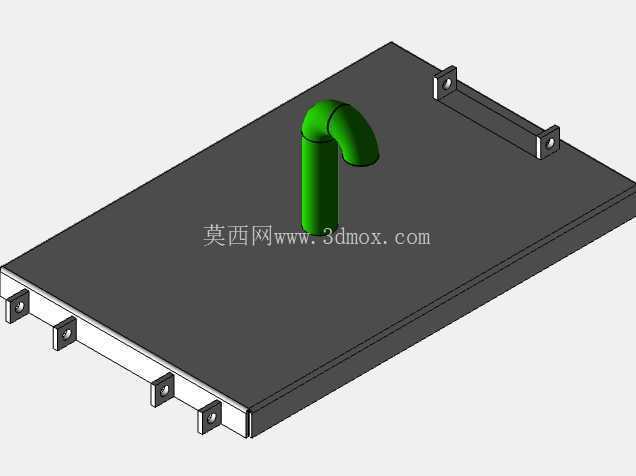

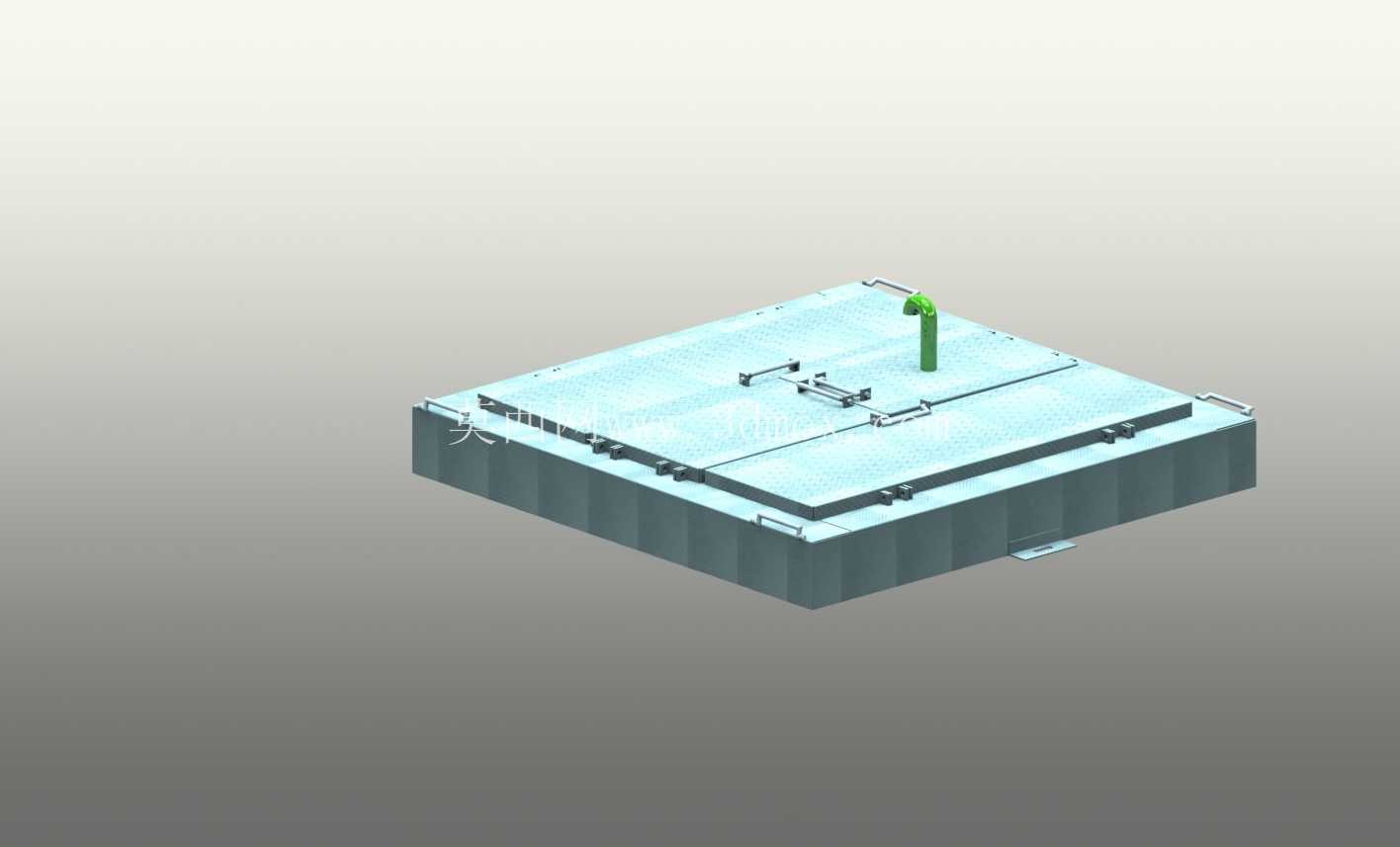

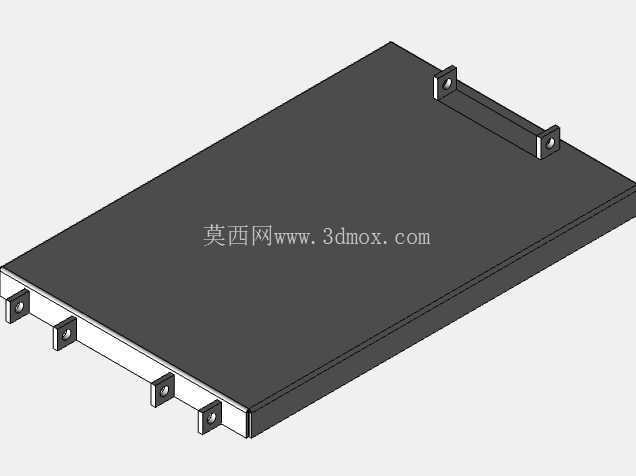

　　盖板表面预留了专用的走线穿出位，就是图中展示的绿色柱状结构安装位，这个位置专门用来固定通讯天线的馈线穿出接头，接头安装位做了加高处理，比盖板主体平面高出20毫米，即使盖板表面有短时积水，也不会顺着馈线间隙渗入设备内部，同时安装位周边做了加强筋结构，避免馈线受到外力拉扯时，作用力直接传导到盖板板材造成局部变形。在安装边界设计上，这款盖板的外围尺寸完全匹配标准4S规格通讯机柜的顶部安装尺寸，四个角位做了小尺寸的倒角处理，避免安装过程中尖锐边角划伤施工人员，也能减少运输过程中的磕碰变形。

　　盖板背面设计了纵横交错的隐形加强筋，加强筋高度不超过围边高度，不会影响盖板与机柜的贴合精度，加强筋的布局经过受力仿真优化，在盖板中心区域承受200公斤集中载荷的情况下，整体形变量不超过1毫米，完全满足北方地区冬季积雪覆盖、人员临时踩踏检修的工况需求。从实际使用场景出发，这类盖板还需要考虑长期户外使用的耐候性，板材表面预处理采用磷化打底加户外粉末喷涂的工艺，能够适应-40℃到85℃的环境温度变化，不会出现涂层脱落、板材锈蚀的问题。在走线位的设计上，除了主馈线安装位，盖板表面还预留了多个小型的卡扣固定座，用来整理盖板上方布设的信号线缆，避免线缆杂乱堆积影响排水，也减少风阻带来的线缆晃动。

　　不同于普通的平面盖板，这款掩体盖板在靠近边缘的位置设置了隐藏式的开启拉手位，拉手位不突出盖板平面，不会造成额外的积灰或者磕碰问题，检修时只需要用专用工具扣住拉手位就能快速解锁卡扣，掀开盖板，不需要额外撬动，避免暴力拆装对盖板密封结构造成破坏。在结构细节处理上，所有的板材折弯位置都做了R角过渡，避免应力集中导致的板材开裂，焊接位置全部采用满焊后打磨平整的工艺，没有虚焊、焊渣残留的问题，保证围边的结构连续性与密封性能。针对不同的安装场景，这款盖板的卡扣安装位预留了一定的调节余量，能够兼容机柜框架±2毫米的安装误差，降低机柜生产的精度要求，也让现场更换配件的时候不需要额外修配，直接就能对位安装。从三维建模的角度来看，这款盖板的建模过程需要重点关注折弯系数的设置，3.3毫米钢板的折弯扣除值要匹配实际加工工艺，避免加工出来的围边尺寸出现偏差，导致无法嵌入机柜安装槽；同时走线位的安装孔同轴度要控制在0.1毫米以内，保证馈线接头安装后的密封效果；加强筋的位置要避开内部元器件的布设空间，避免盖板盖合后与内部组件产生干涉。
