长距离管道调平用可调节金属支撑框架

　　在长距离流体输送管线布设场景中，管线的水平度偏差是极易被忽略却影响系统运行稳定性的关键因素，尤其是大跨度架空敷设的工艺管道、给排水管线或者压缩空气输送管路，受基础沉降、安装误差、热胀冷缩形变等多重因素影响，很容易出现局部管段高低错位的问题，轻则导致管线内部介质积存、流阻异常升高，重则造成法兰密封面受力不均引发泄漏，甚至在长期交变应力作用下出现焊缝开裂的风险，这类可调节支撑框架正是针对这类管线调平需求设计的专用支撑构件。

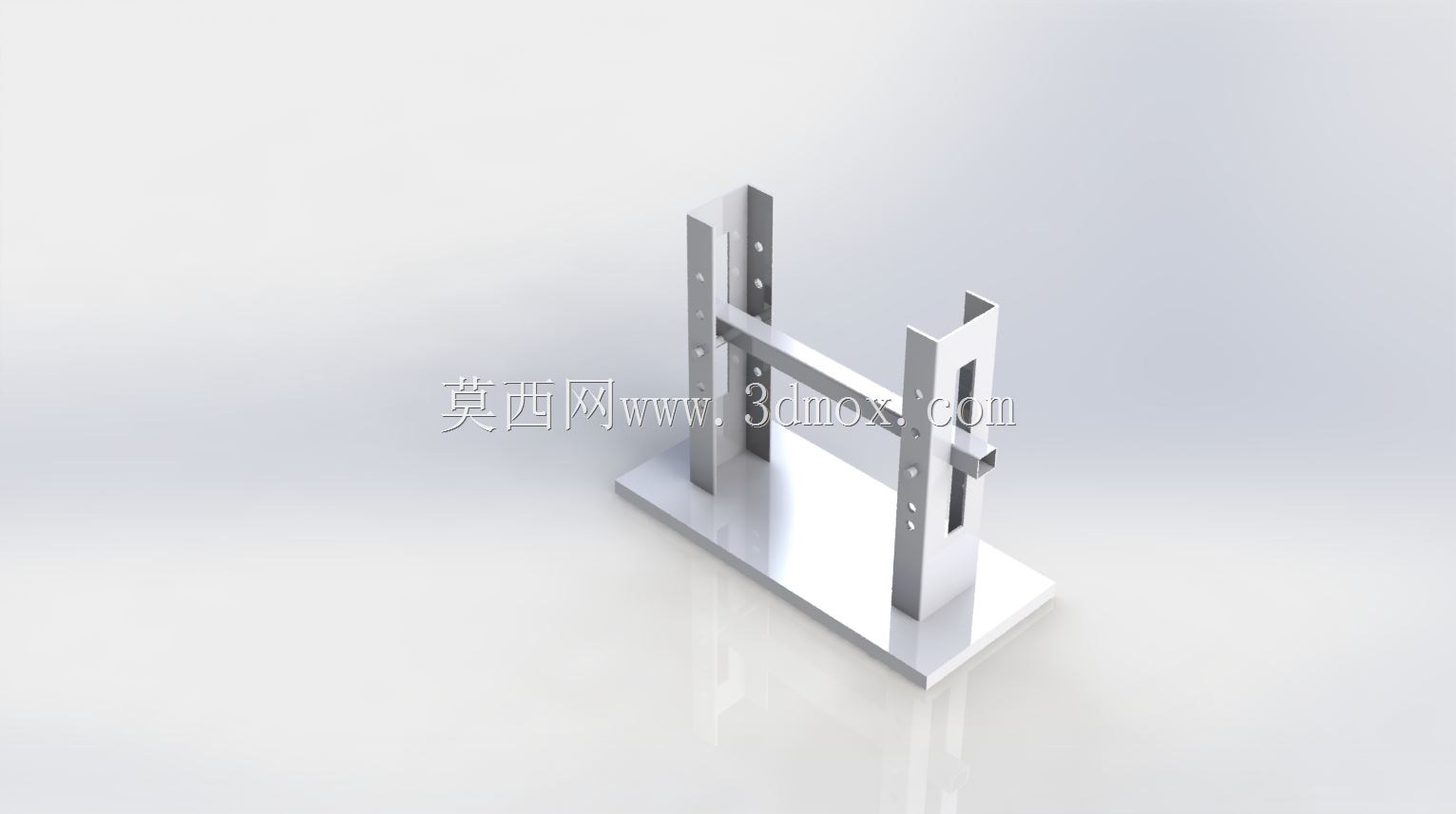

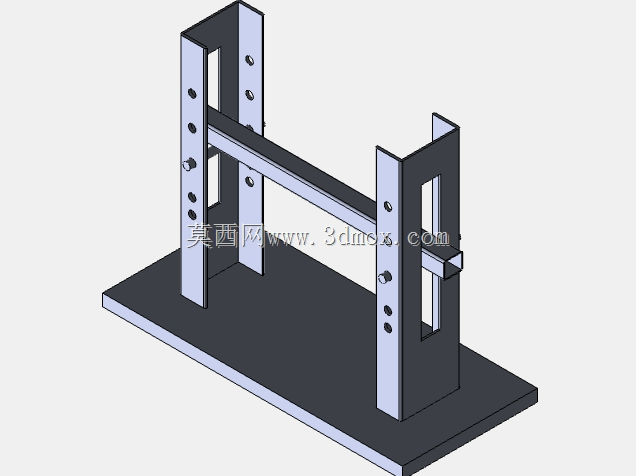

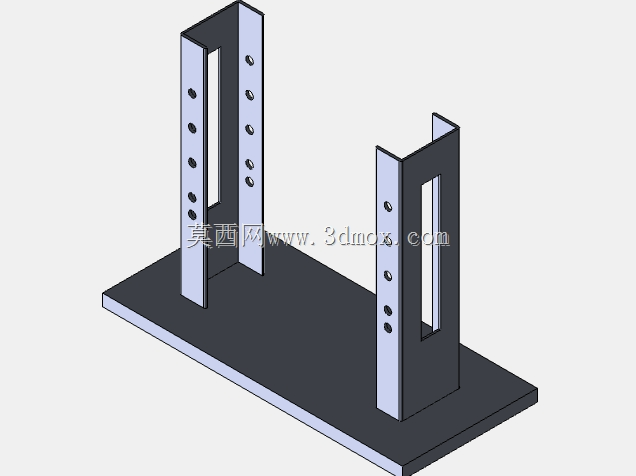

　　从结构设计逻辑来看，整个框架采用对称式双立柱搭配底部安装底板的构型，两根竖直立柱上加工有等间距排布的调节孔位，中间的横向承载梁通过紧固件与立柱连接，可根据实际管线的高度偏差调整承载梁的安装位置，单孔调节步距覆盖常规管线调平的精度需求，若需要更精细的高度微调，也可在承载梁与管线接触面加装薄垫片实现毫米级的高度补偿。底部的安装底板预留了地脚螺栓安装孔，可直接固定在混凝土基础、钢结构平台或者设备顶面，安装时不需要额外焊接辅助构件，所有连接部位均采用标准紧固件锁紧，后期维护调整时仅需普通扳手即可完成操作，不需要动用动火作业设备，适合在防爆、禁火的工业厂区内完成管线调平作业。

　　实际应用中，这类支撑框架的适用场景并不局限于水平管线的高度调整，在存在坡度要求的自流管线布设中，也可通过逐点调整不同位置支撑框架的承载梁高度，精准控制管线的敷设坡度，保证自流介质的流速稳定，避免出现介质滞留的问题。相较于传统的焊接式固定支架，这种可调式框架的适配性更强，同一规格的框架可覆盖一定管径范围内的管线支撑需求，不需要针对每一处支撑点单独切割焊接型钢构件，能够大幅缩短现场管线安装的施工周期，也减少了现场焊接作业带来的防腐层破坏、焊渣飞溅损伤管线防腐层的隐患。

　　从安装边界尺寸来看，底部安装底板的宽度与长度经过优化，在保证支撑稳定性的前提下尽可能缩小占地面积，对于安装空间狭窄的管廊夹层、设备旁侧管线布设场景，不需要预留过大的安装操作空间，双立柱的间距可根据被支撑管线的外径进行适配调整，横向承载梁的长度预留了足够的安装余量，可适配带保温层的管线支撑需求，避免保温层被支撑构件挤压变形影响保温效果。立柱与底板之间采用满焊连接，焊缝高度满足对应载荷等级的强度要求，整体构件表面做了防锈处理，可在潮湿、轻度腐蚀的工业环境中长期使用，不需要频繁做防腐维护。

　　在结构强度设计上，框架的型材选型经过载荷校核，可承受对应规格管线充液后的总重量，同时预留了足够的安全余量，可承受管线运行过程中产生的小幅振动载荷，避免长期振动导致紧固件松动。调节孔位的位置精度控制在合理公差范围内，保证横向承载梁调整到任意孔位时都能保持水平状态，不会出现承载面倾斜导致管线局部应力集中的问题。横向承载梁与管线接触的面做了钝化处理，没有尖锐毛刺，不会划伤管线表面的防腐层或者保温层，对于有绝缘要求的管线，也可在承载梁表面加装绝缘垫层，避免管线与支撑构件之间形成电化学腐蚀回路。

　　这类可调支撑框架在实际工程选型时，需要根据被支撑管线的单跨重量、管线外径、所需调节的高度范围来确定对应规格，安装时需要先将底部底板固定牢固，再根据管线的设计标高初步调整承载梁的位置，待整段管线布设完成后，再逐点微调每个支撑点的高度，保证管线的直线度与水平度符合施工规范要求，调整完成后需要将所有连接紧固件按照规定扭矩锁紧，并且在后期管线运维过程中定期检查紧固件的锁紧状态，避免因管线振动导致紧固件松动出现支撑高度变化。相较于传统的固定支架，这种可调式的支撑结构大幅降低了长距离管线安装时的标高控制难度，也为后期运维过程中调整管线姿态提供了便利，不需要切割原有支架重新焊接，仅需松动紧固件调整承载梁位置即可完成调平作业，能够有效降低管线运维的人工成本与材料成本。
