带光伏棚支撑的气体燃烧管路系统

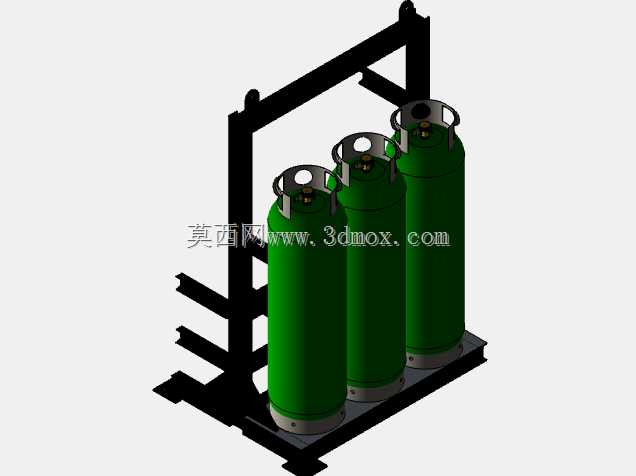

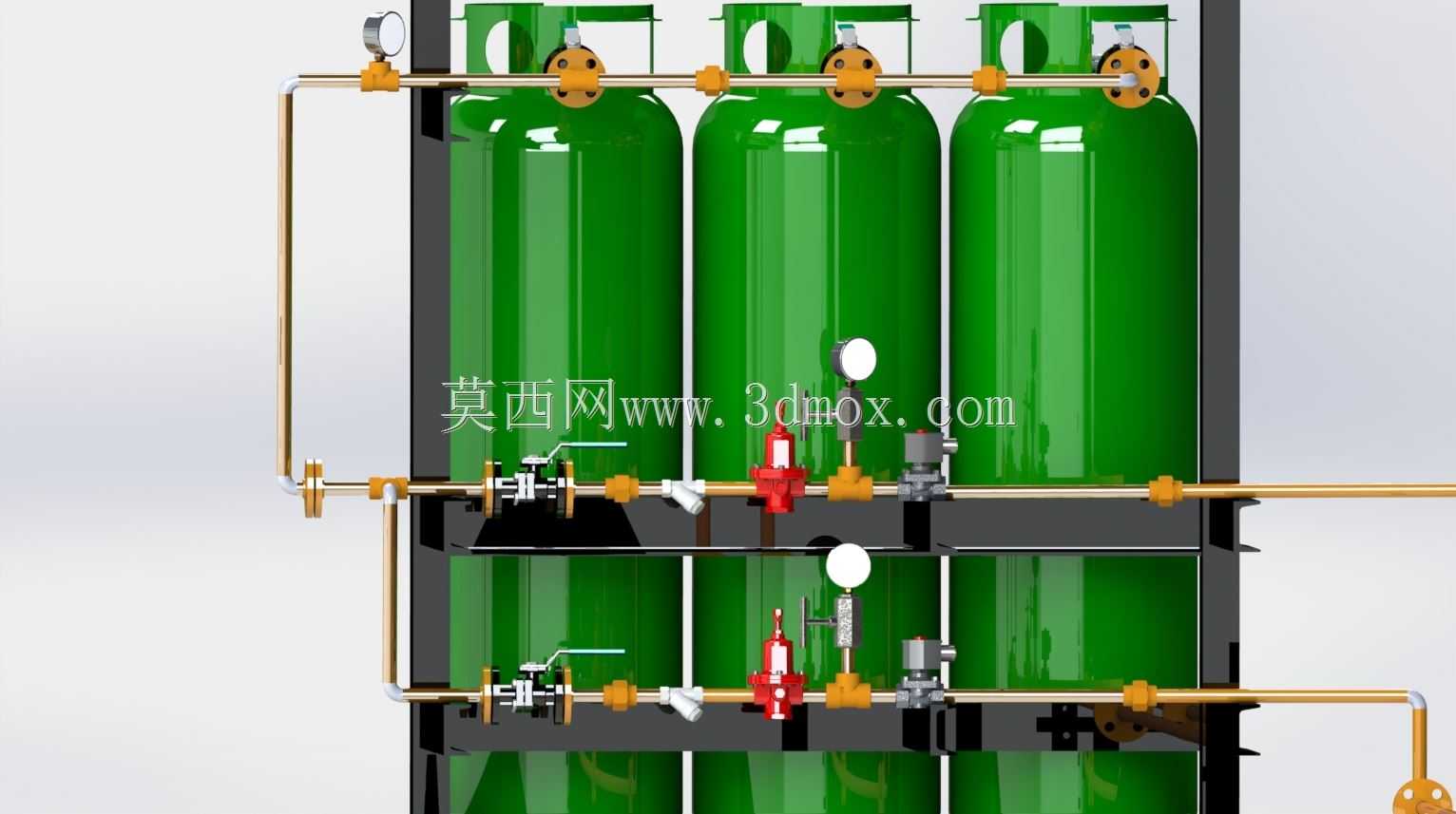

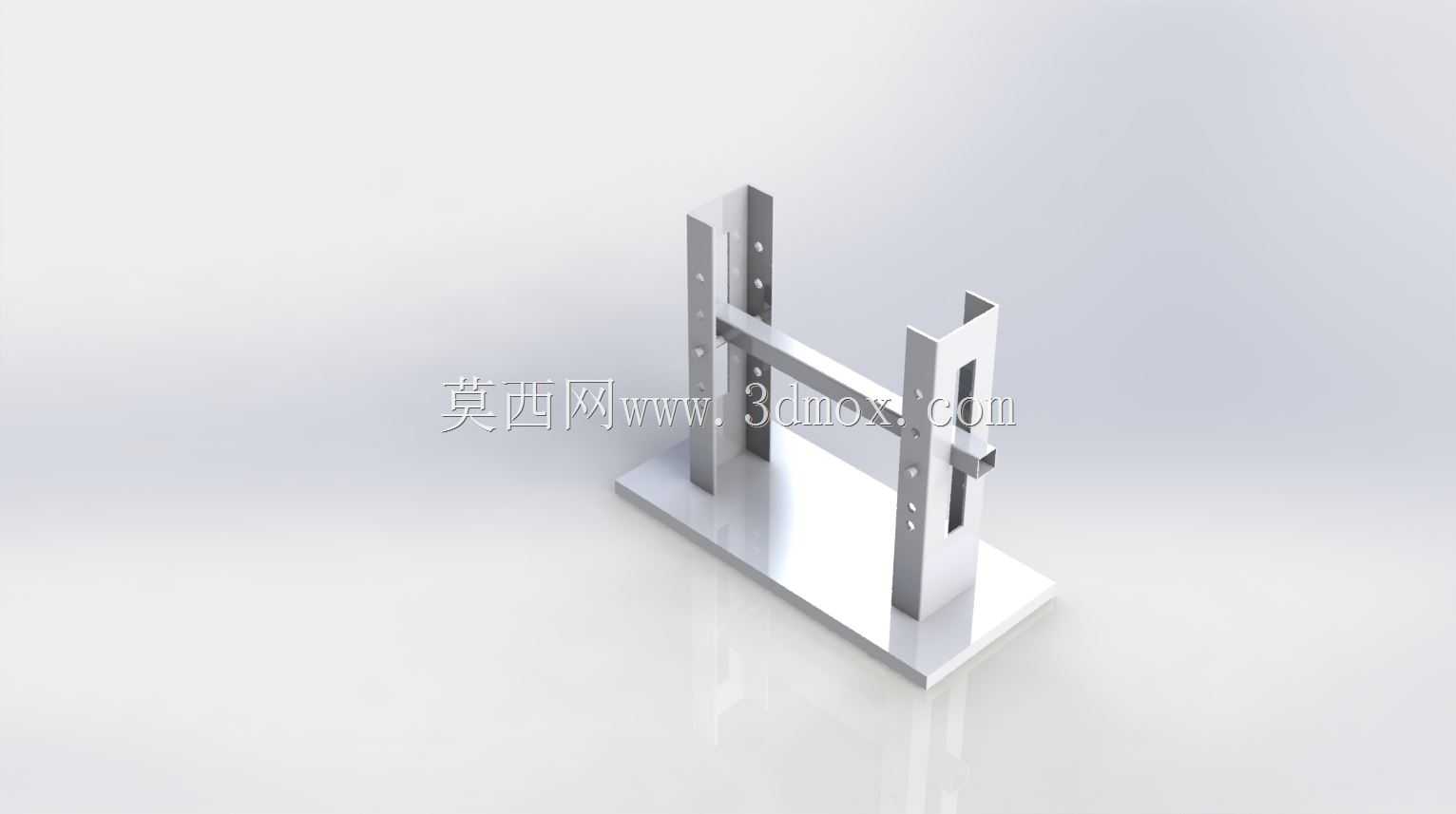

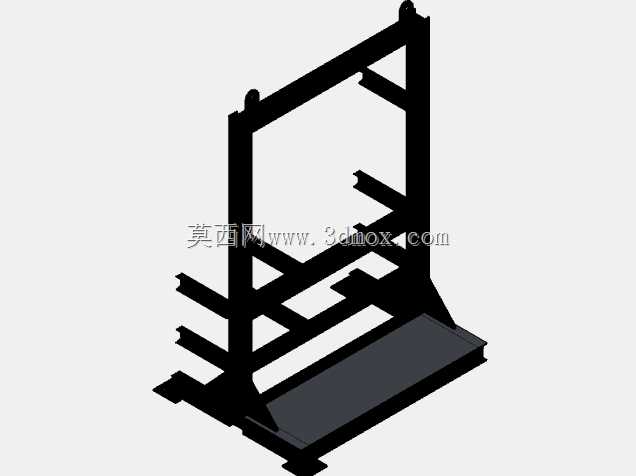

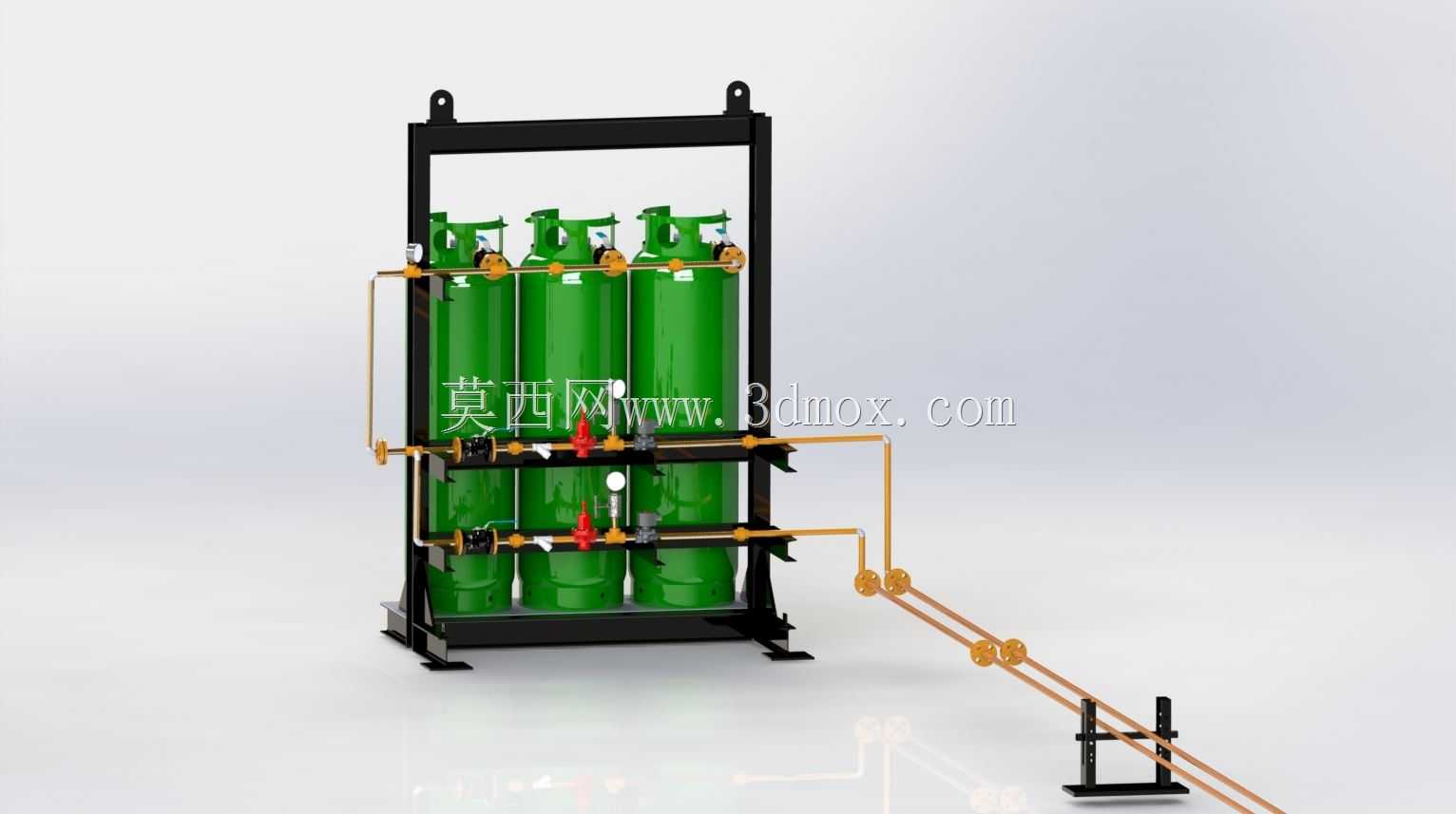

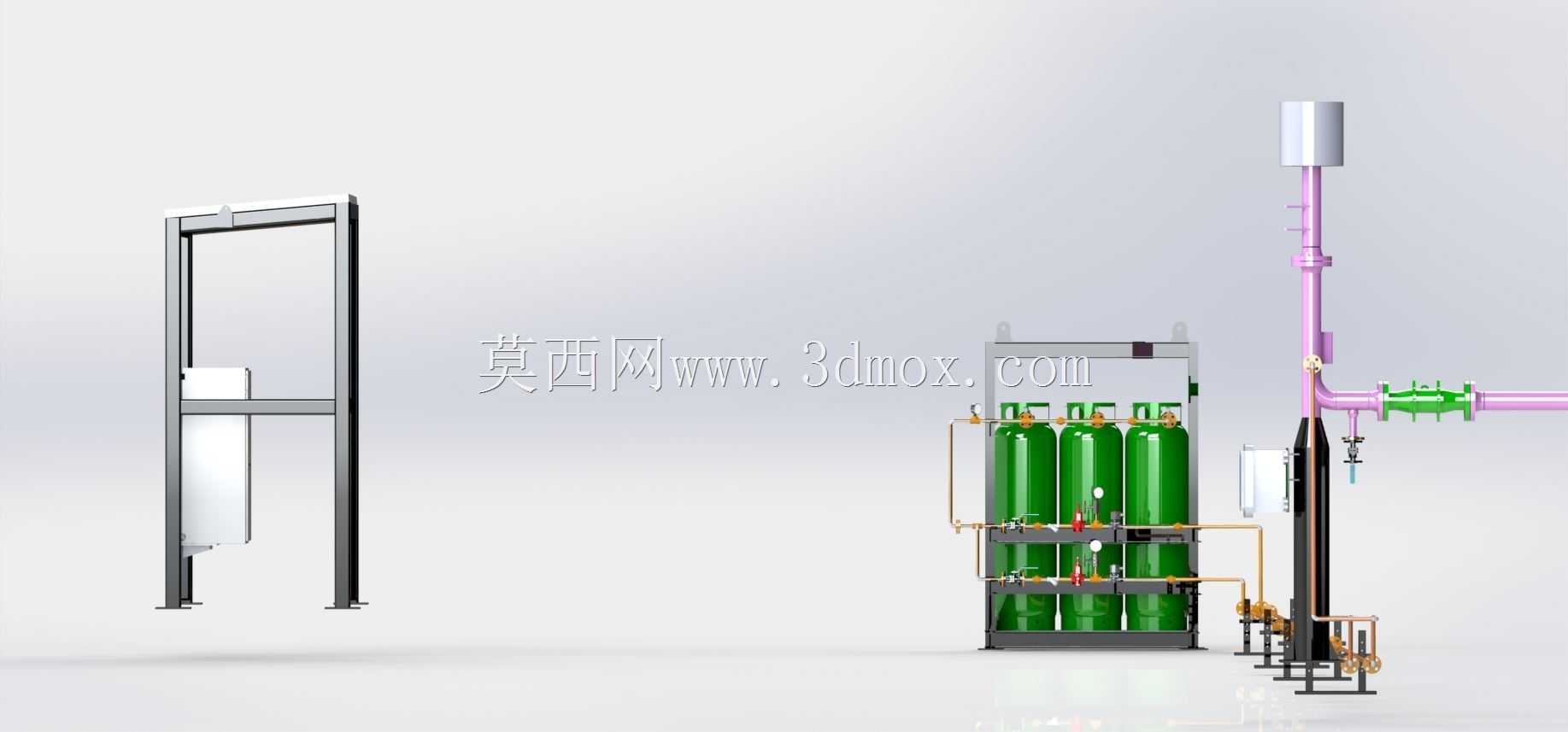

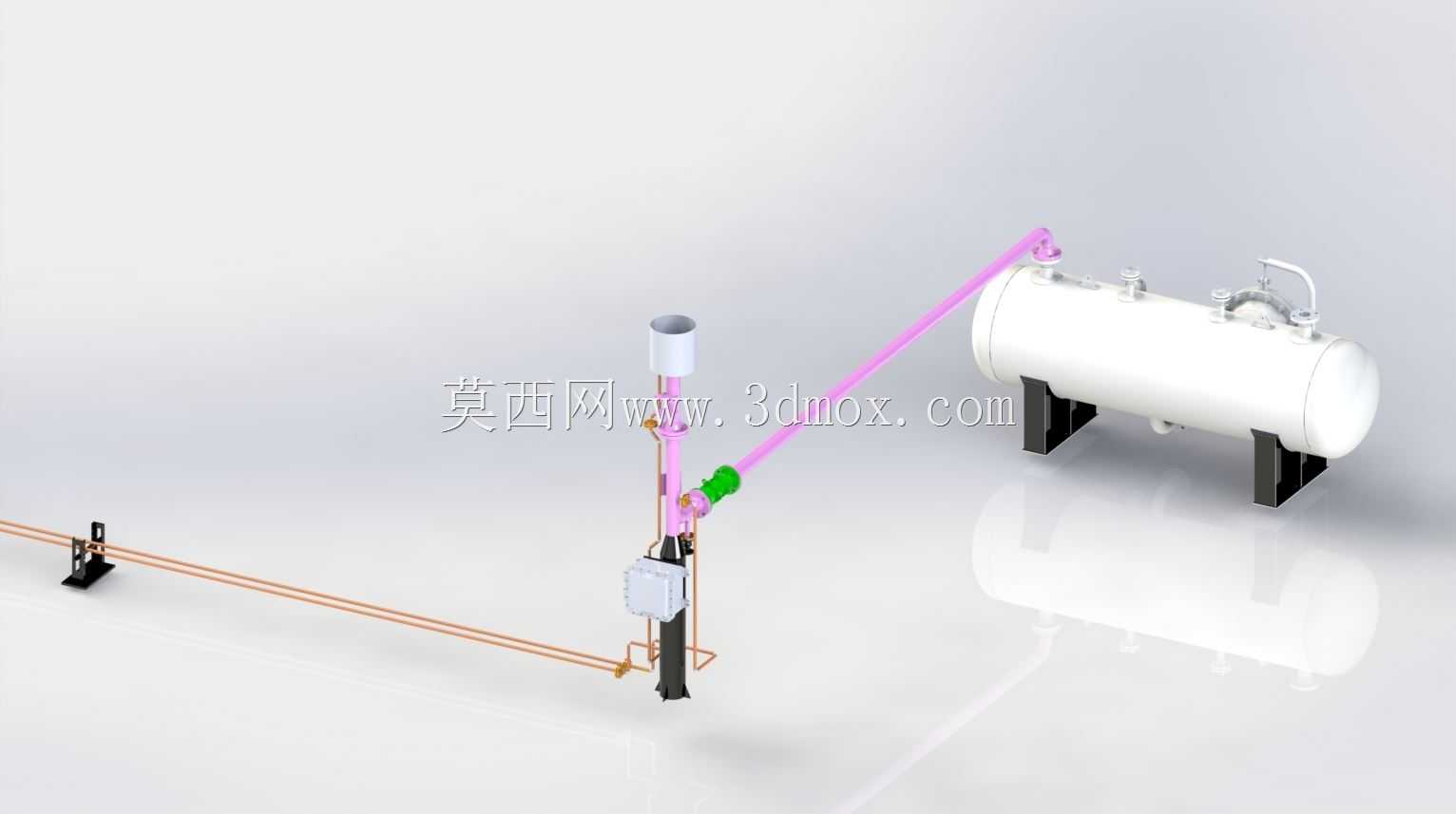

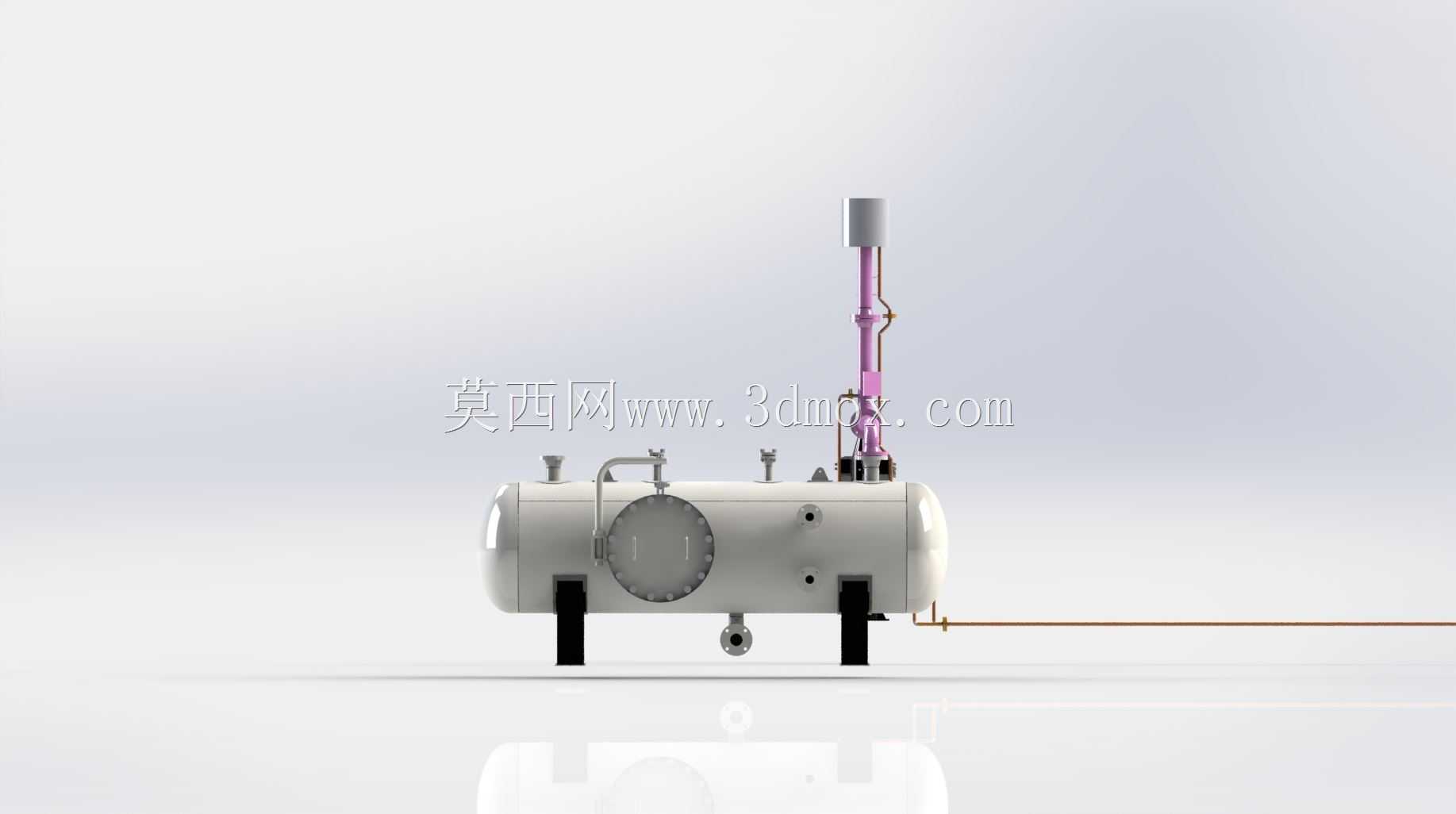

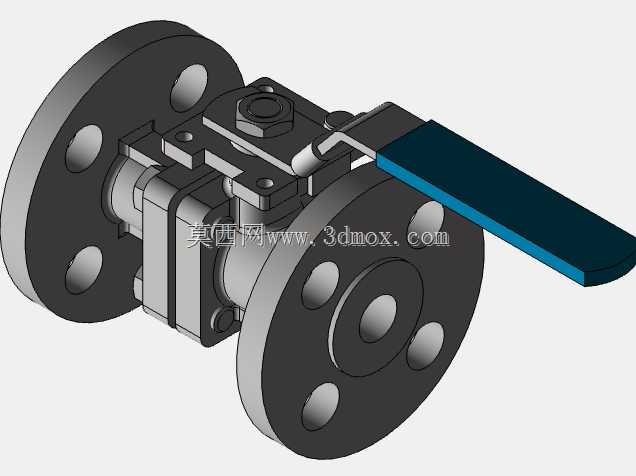

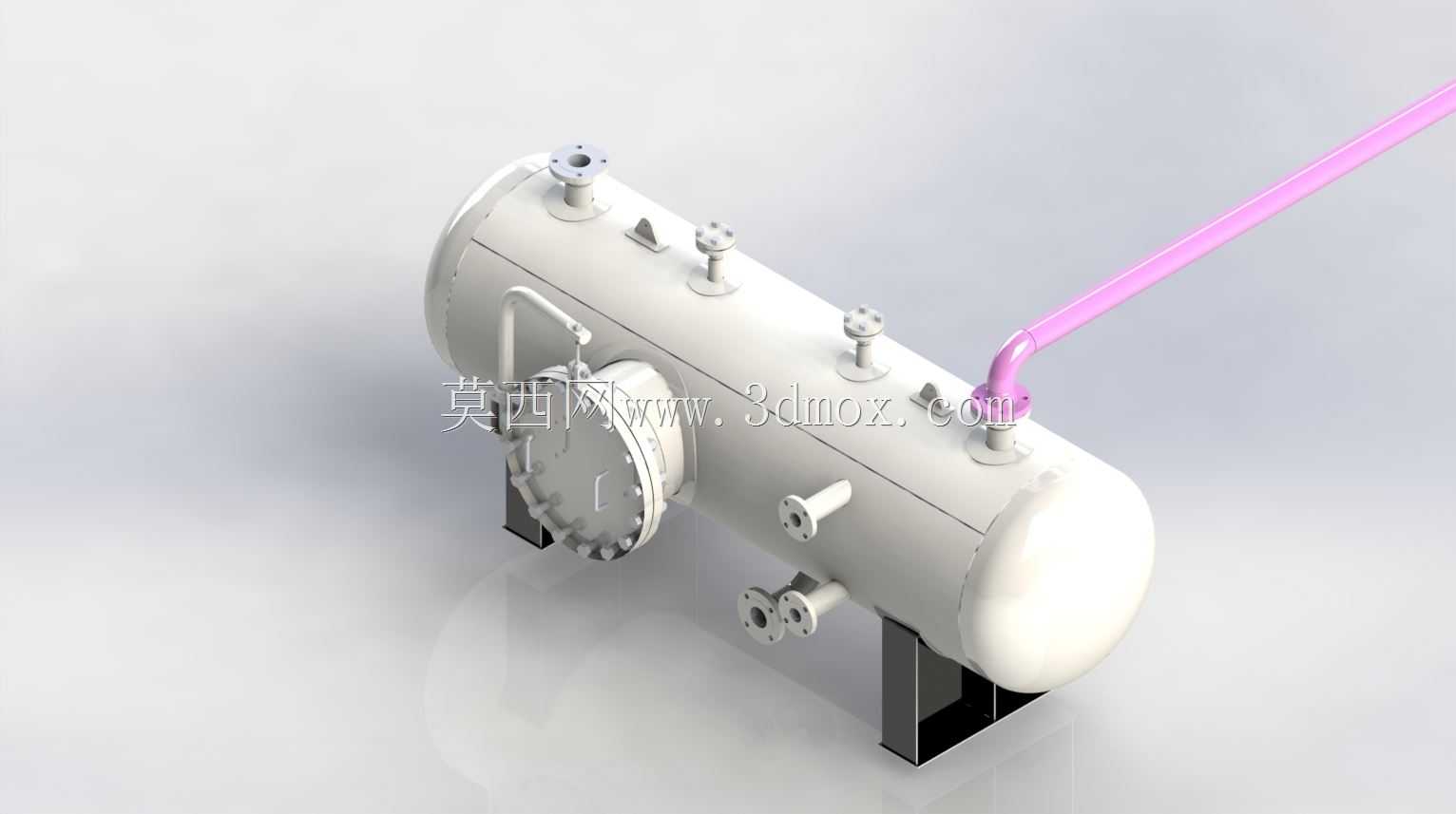

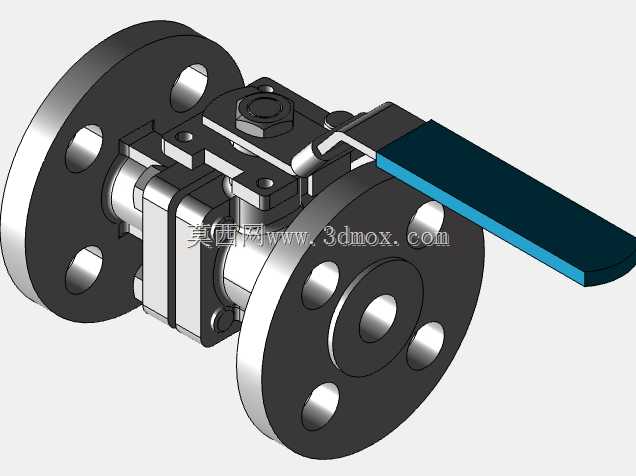

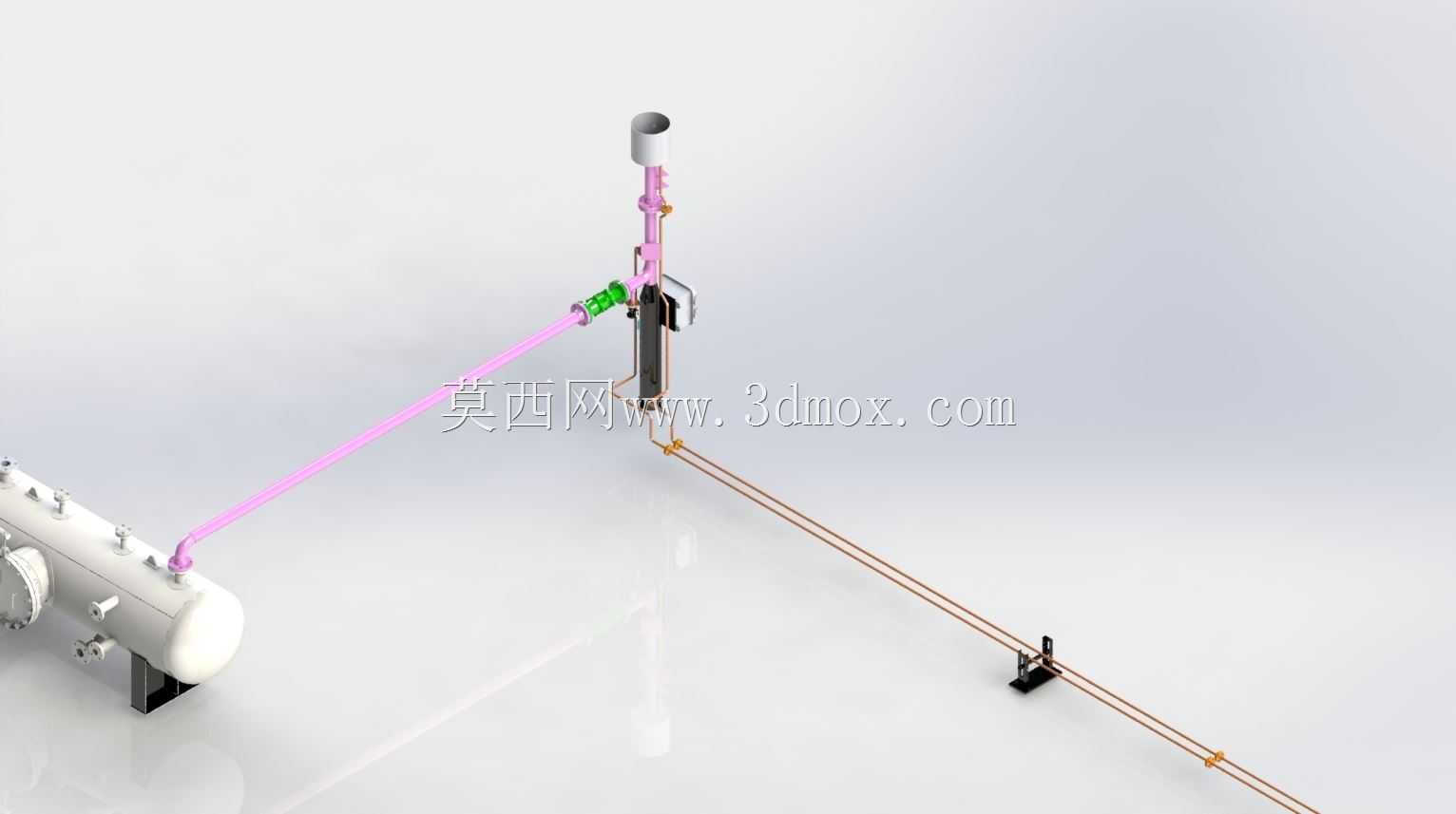

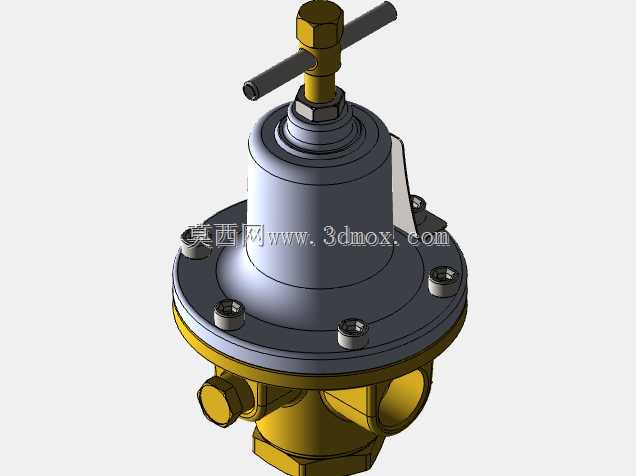

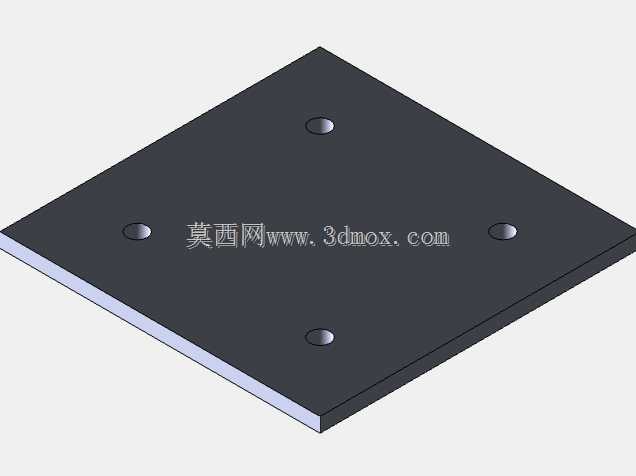

　　这套三维结构完整还原了分布式供气场景下的气体燃烧输送全链路，从气源端的储放单元开始，沿长距离敷设的输送管路一直延伸到末端燃烧执行端，同时整合了配套的光伏棚支撑结构与检测仪器安装位，适配厂区分布式供热、小型加工工位燃气供给这类需要长距离输气同时兼顾现场辅助供电的应用场景。从结构布局来看，气源端采用立式框架固定储气瓶组，框架底部设置可调式支撑脚，可适配现场不平整的混凝土地面安装，安装时需预留至少800mm的侧向操作空间，满足气瓶更换、阀门启闭的操作需求，框架与地面的固定采用膨胀螺栓连接，螺栓孔位预留长圆孔设计，可抵消现场安装的位置偏差。

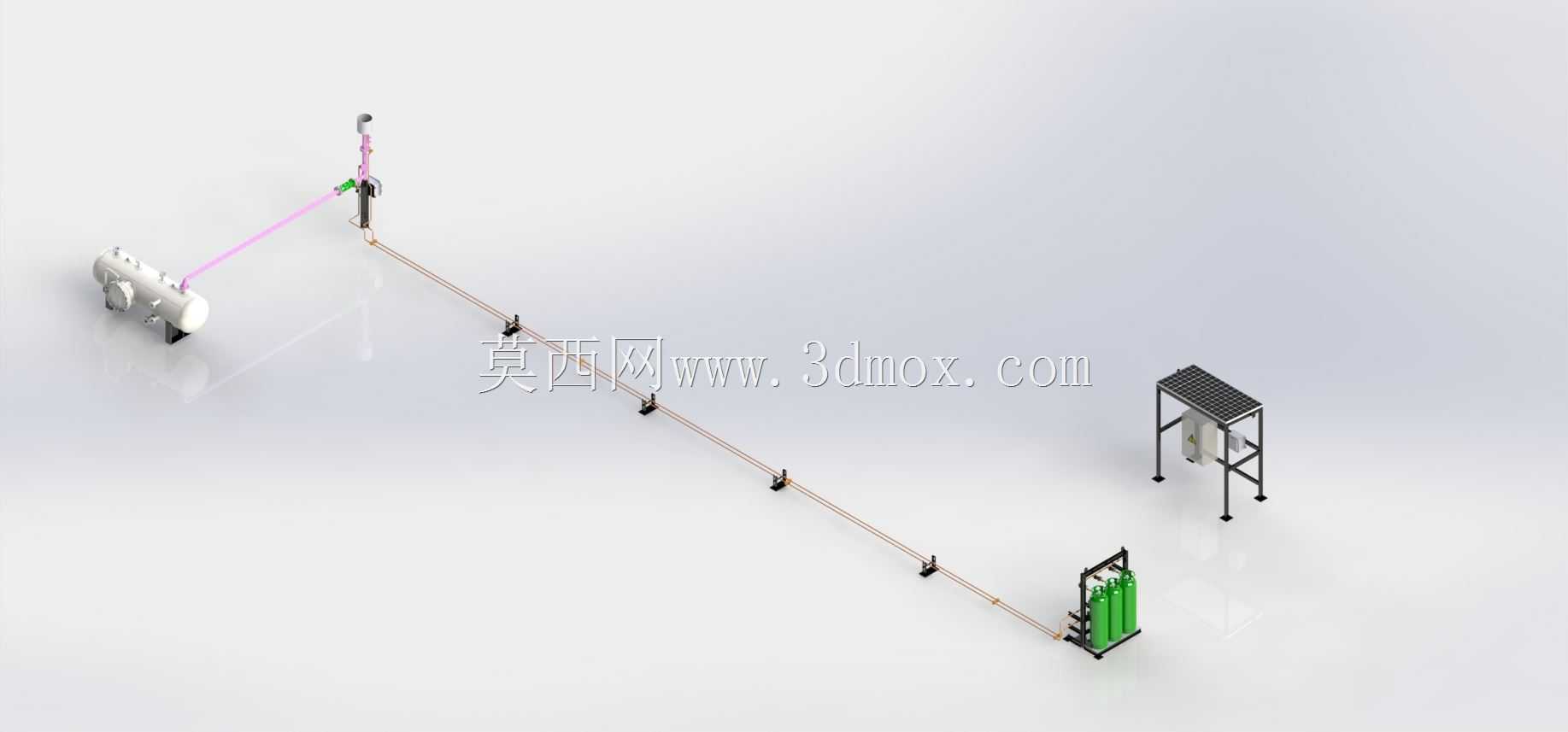

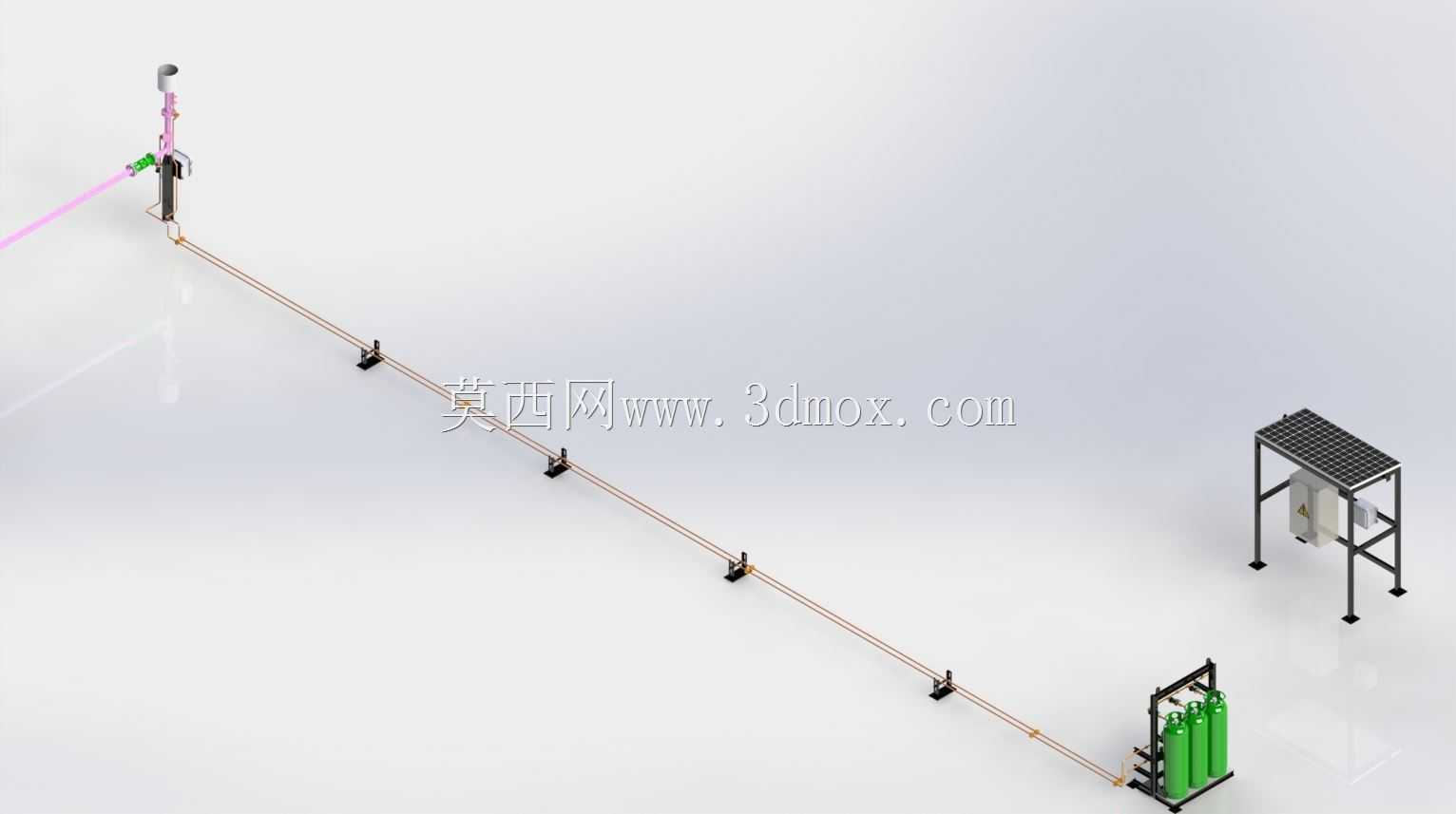

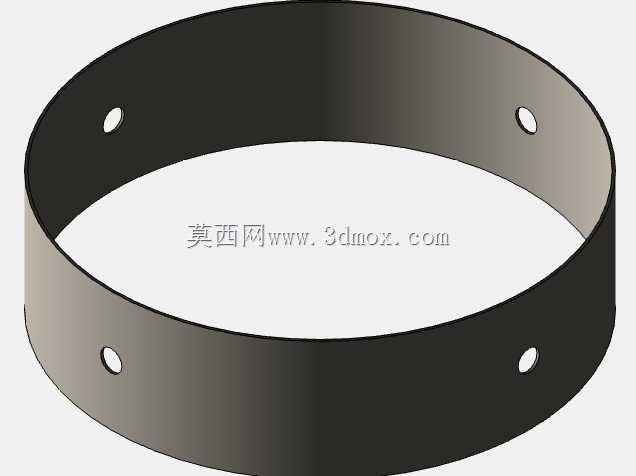

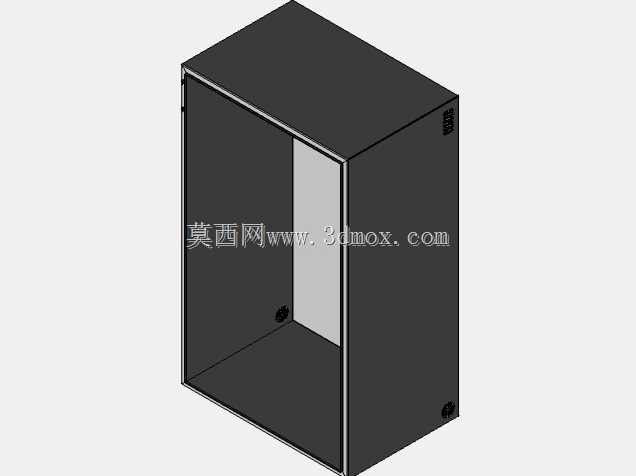

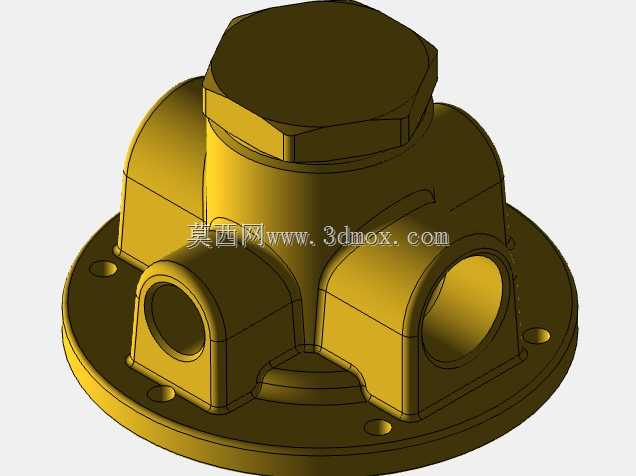

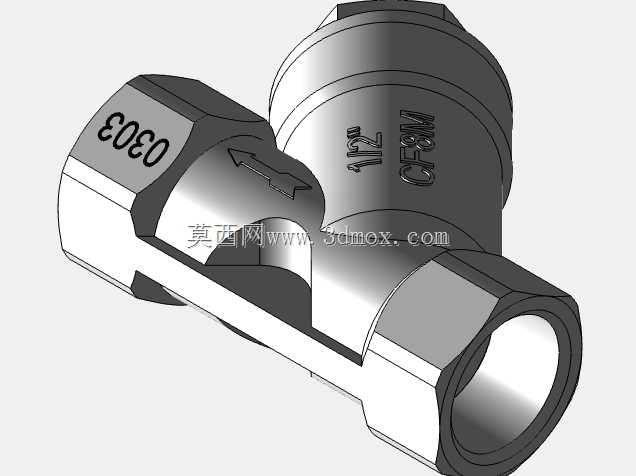

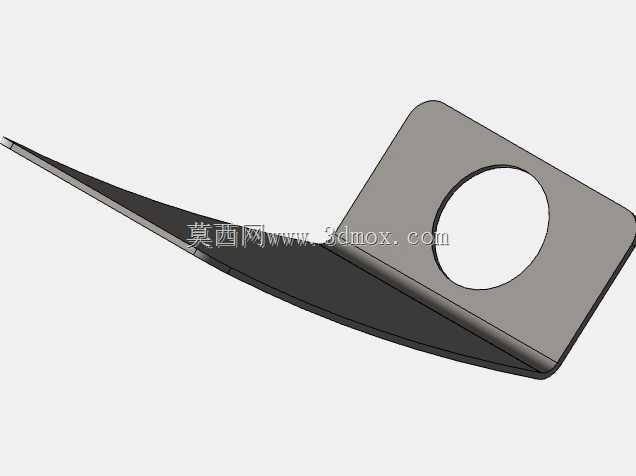

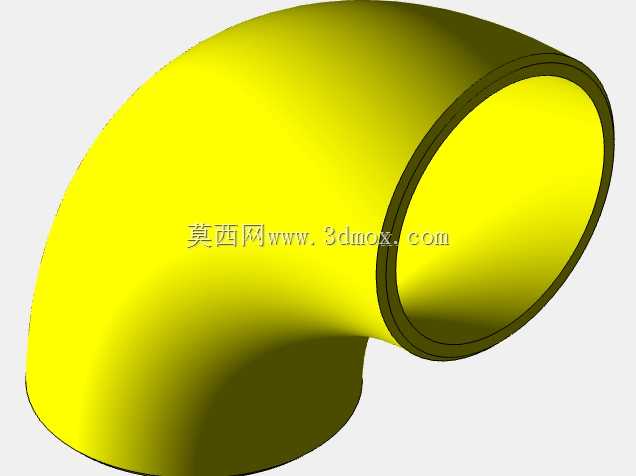

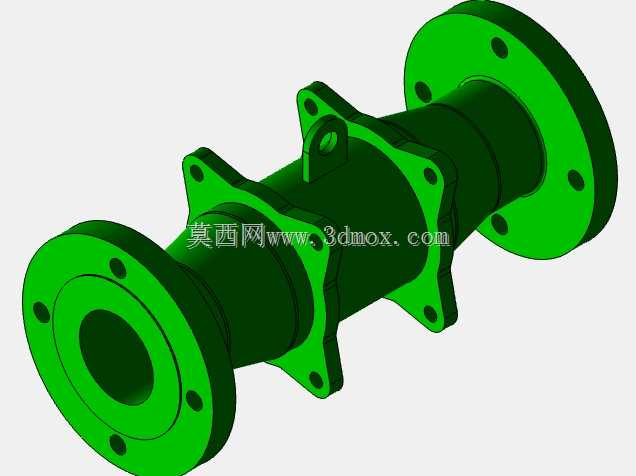

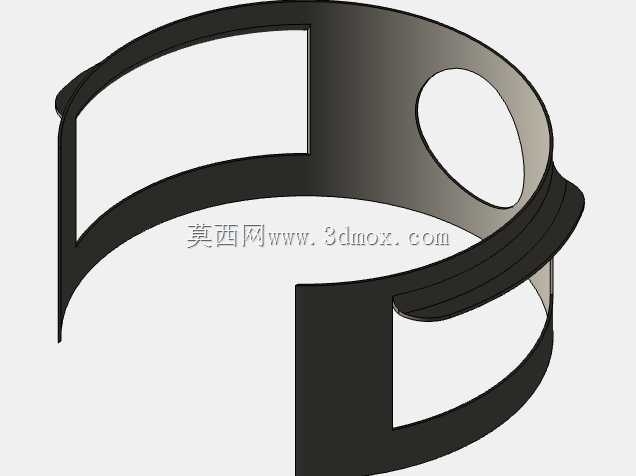

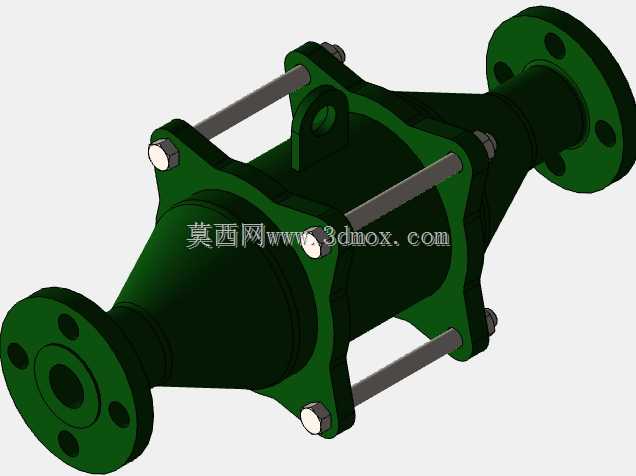

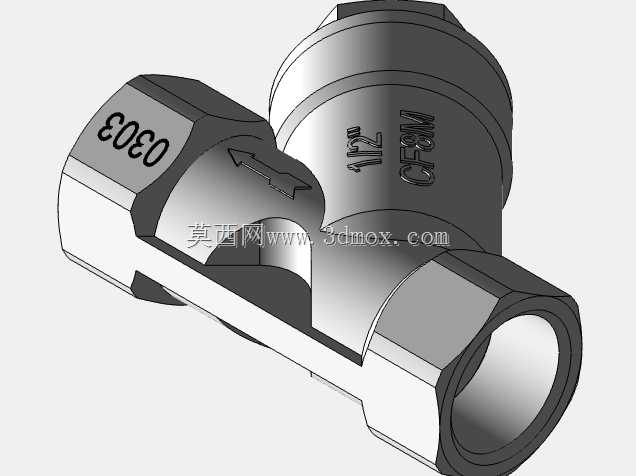

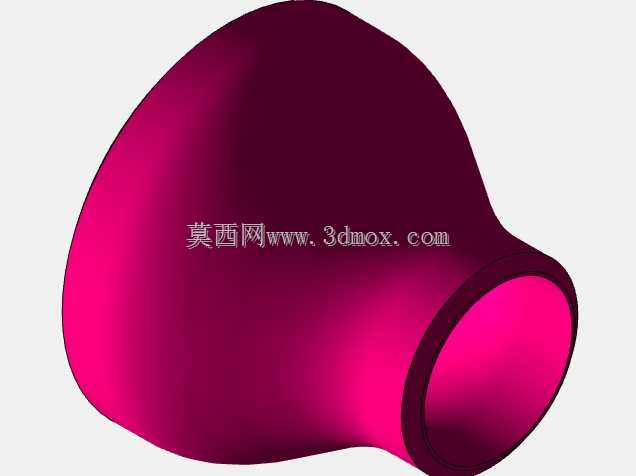

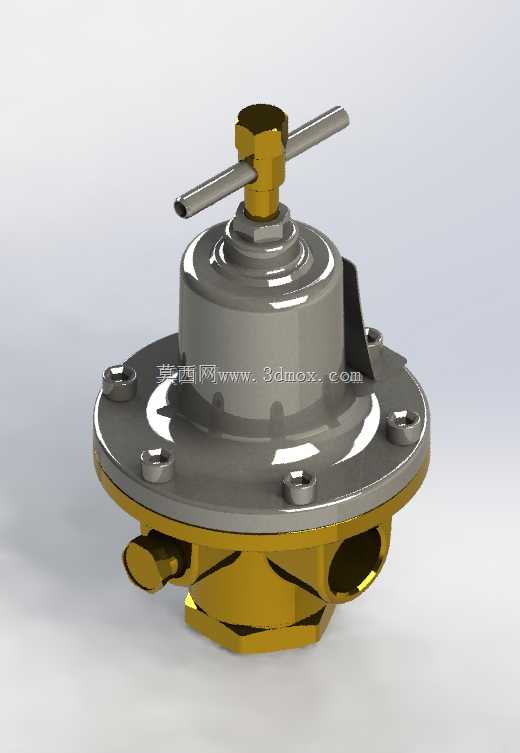

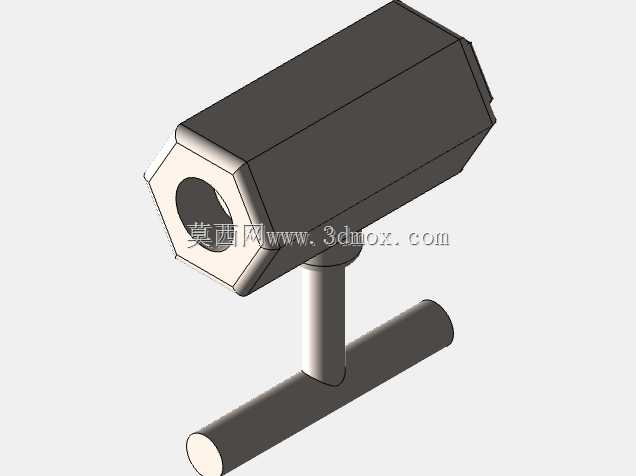

　　长距离输送管路采用分段式管夹固定，管夹沿管路走向每间隔1200mm设置一个，管夹底部通过膨胀螺栓与地面固定，管路整体抬升高度距完成地面150mm，避免现场积水浸泡管路造成腐蚀，同时管路转弯处采用大半径弯头过渡，减少气体输送过程中的阻力损失，弯头两端额外设置加固管夹，抵消管路内气体压力波动带来的管路窜动。管路中段靠近燃烧终端的位置设置了检测仪器安装位，可适配压力检测、泄漏检测类传感器的安装，安装位预留标准螺纹接口，无需现场二次加工即可完成检测元件的装配，方便运维人员实时监测管路内的气体压力与泄漏情况。

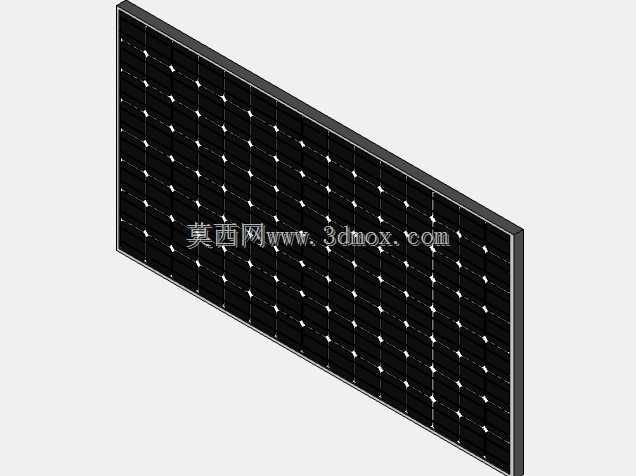

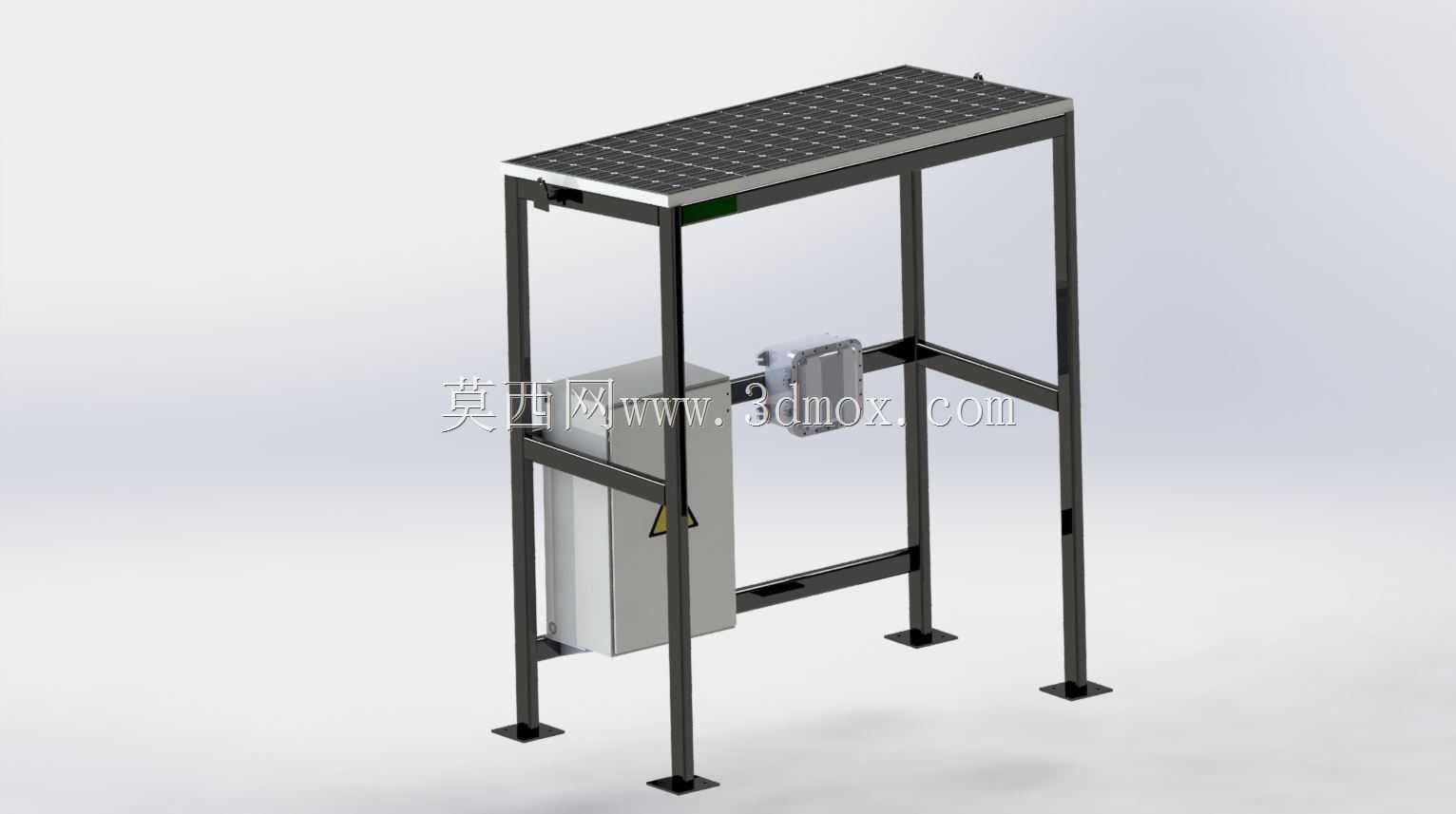

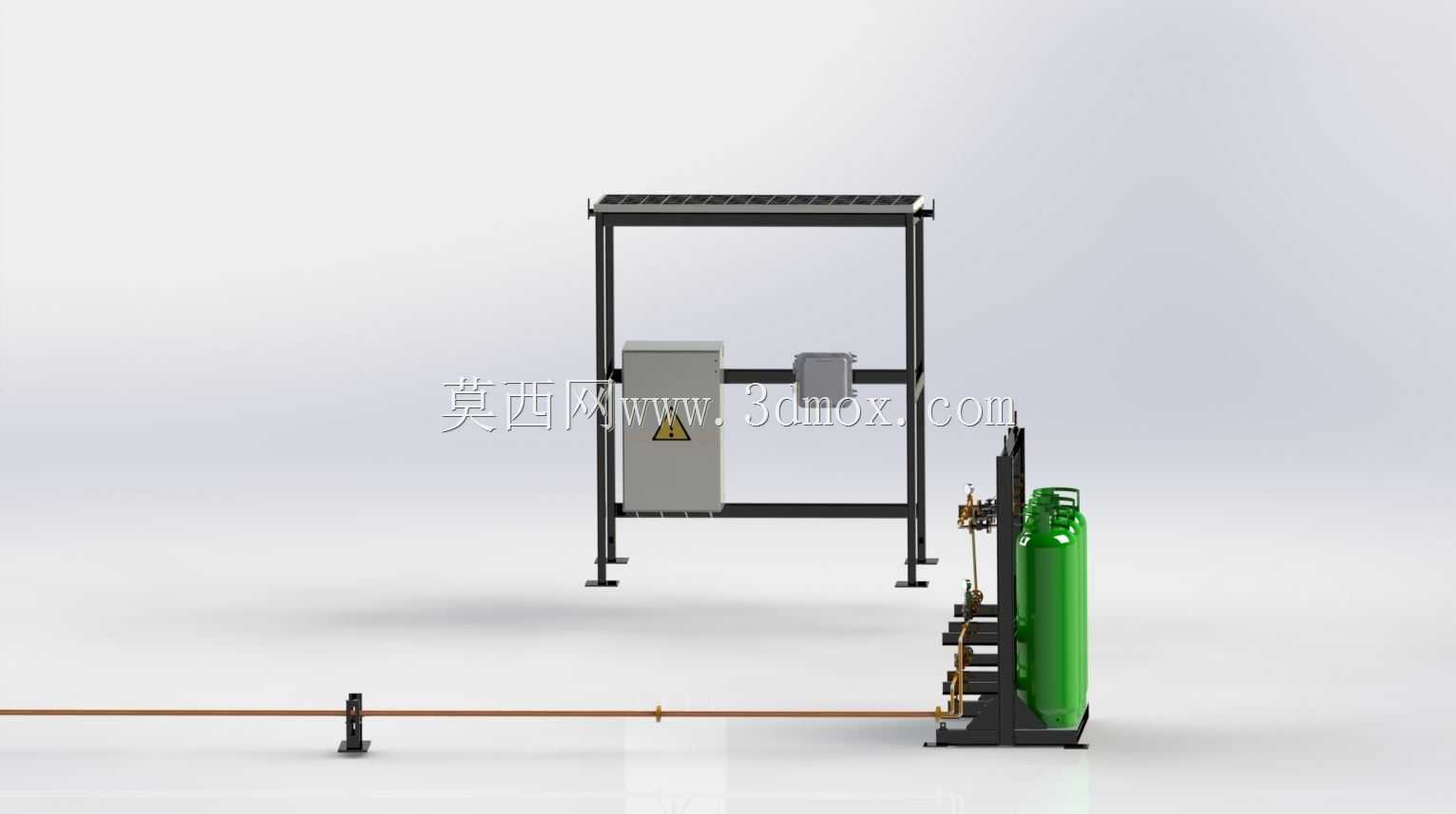

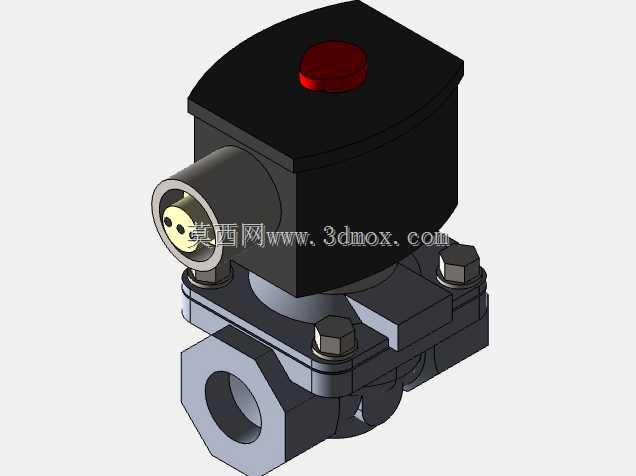

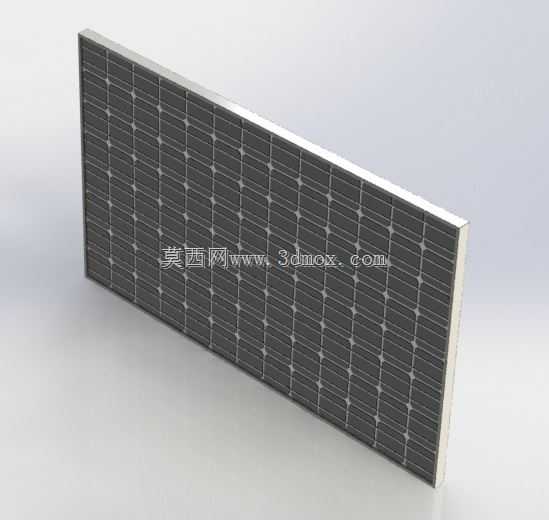

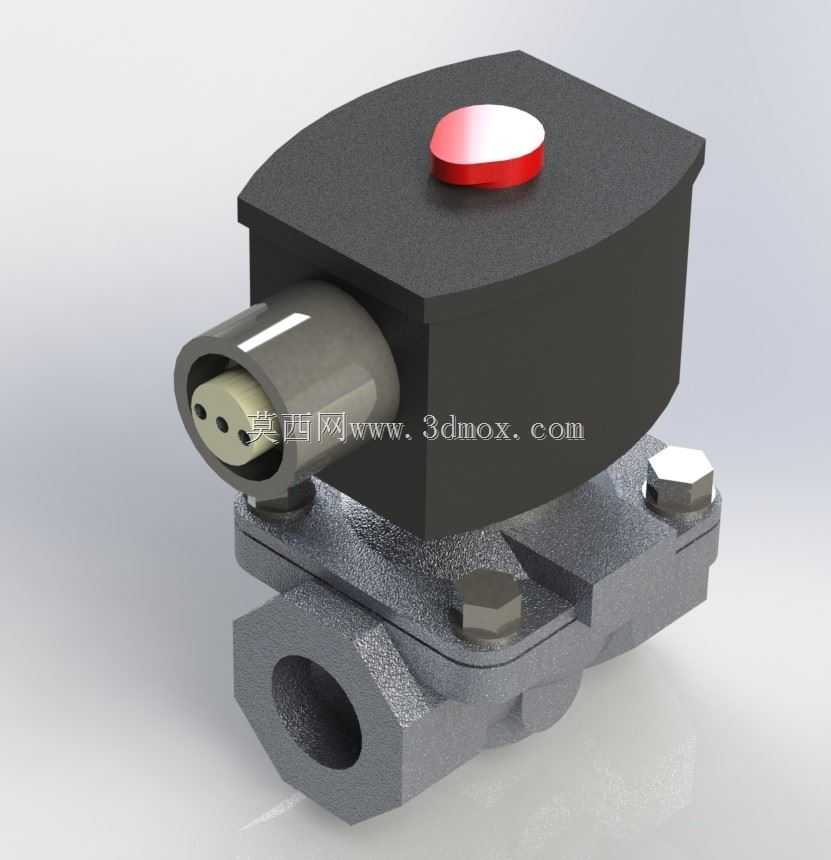

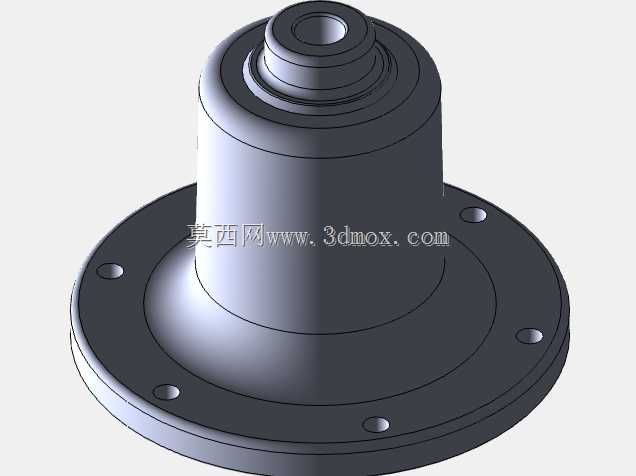

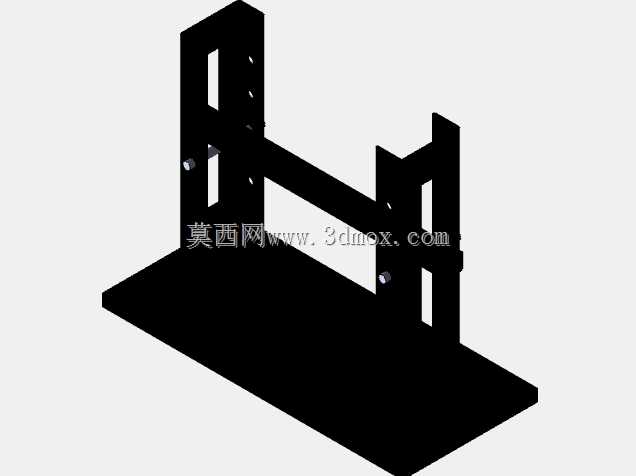

　　末端燃烧单元设置了独立的立式支撑结构，支撑高度可根据现场加热工位的高度需求在300mm范围内调节，燃烧头角度可通过铰接结构实现水平方向180度、俯仰方向45度的调整，适配不同尺寸工件的加热需求，燃烧头与管路的连接采用快拆式接头，方便后期维护时快速拆卸更换燃烧头配件。配套的光伏棚支撑结构设置在管路中段旁侧，棚架采用方管焊接成型，顶部预留光伏面板安装孔位，可铺设标准尺寸的光伏面板，为现场的检测仪器、电动阀门提供低压供电，减少现场布线的工作量，棚架底部支撑腿同样设置可调脚杯，可适应地面高差，棚架整体安装边界需预留周边500mm的检修空间，方便后期光伏面板的清洁与线路检修。

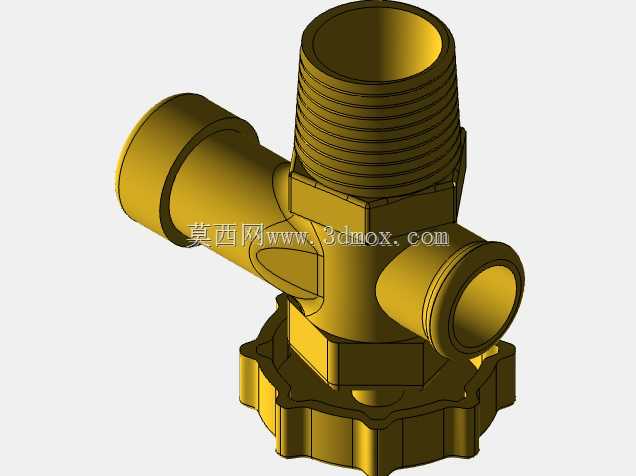

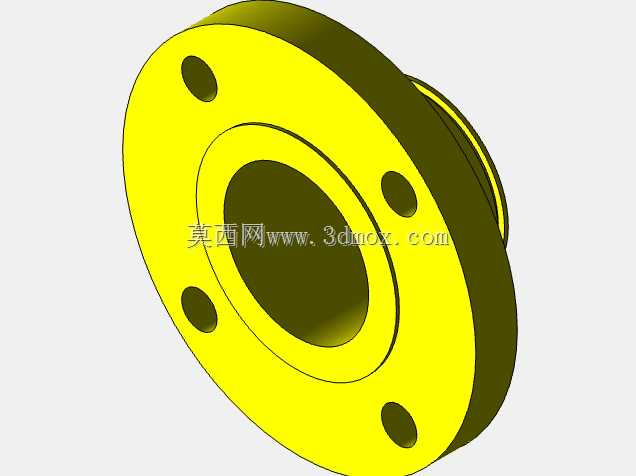

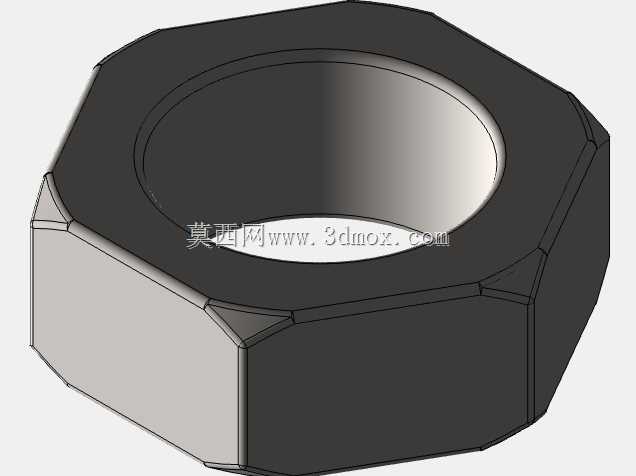

　　整个系统的管路连接全部采用标准密封接头，装配时可根据现场实际的工位布局调整管路的分段长度，所有固定件均采用通用标准件，无需定制特殊配件即可完成现场装配，管路的压力等级适配常规低压燃气输送需求，可满足小型加工场景下持续稳定的燃气供给，同时整合的光伏供电结构可降低现场外接供电的施工成本，适合在厂区分散工位、野外临时作业点这类供电、供气配套不完善的场景下部署。设计过程中充分考虑了现场安装的容错性，所有固定孔位均预留调整余量，管路分段长度采用标准化模数设计，可根据实际输送距离灵活拼接，无需重新设计加工管路配件，燃烧终端的调节结构可覆盖多数常规加热场景的位置需求，减少现场二次改制的工作量。
