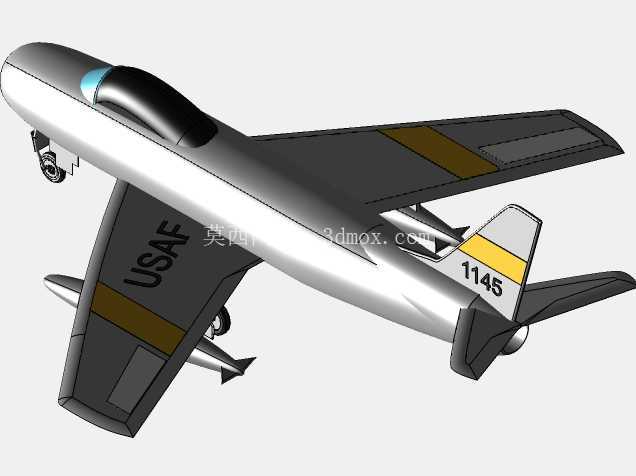

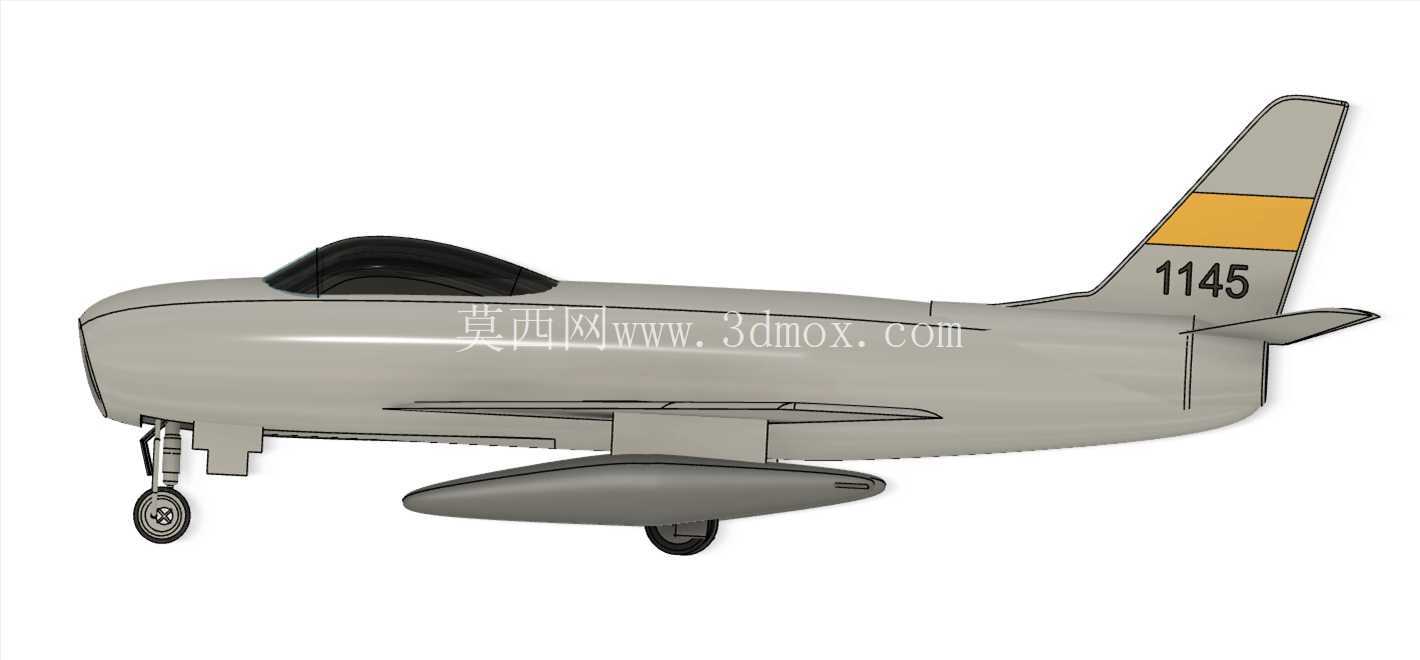

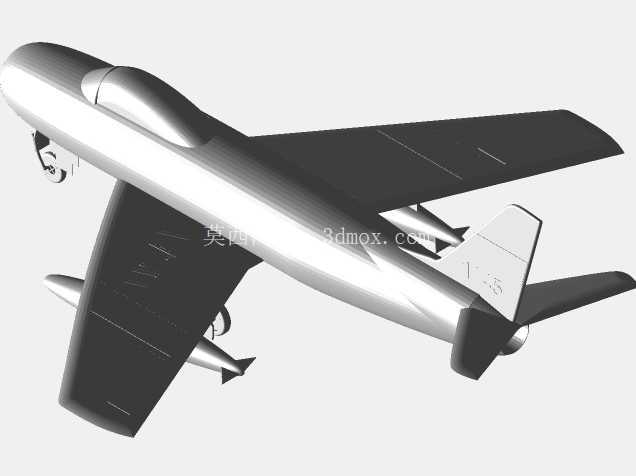

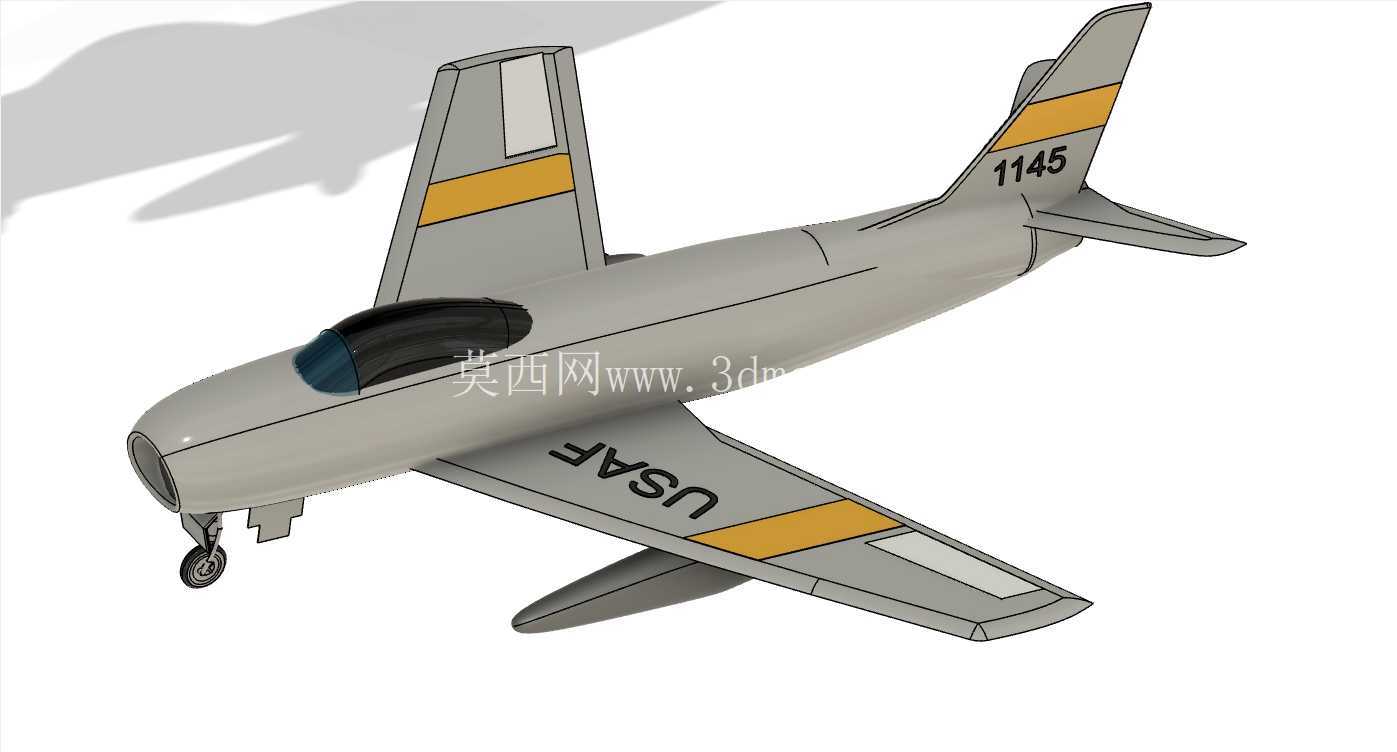

北美F-86佩刀喷气式战斗机三维结构模型

　　该模型还原的机型作为早期跨音速喷气式作战平台，核心应用场景集中在制空权争夺、近距空中支援、要地防空巡逻等任务领域，在喷气式战机发展初期承担了后掠翼技术实战验证、喷气式空战战术摸索的关键作用，后续衍生的舰载改型可适配航母甲板起降作业，承担舰队外围防空警戒任务，授权生产的改型可适配不同国家的地勤维护体系、机载设备加装需求，在多国空军装备序列中承担了一线主力到后期训练机的全周期使用角色。从实际用途维度看，该机型的核心功能是通过后掠翼布局突破平直翼战机的速度瓶颈，在高亚音速区间保持足够的机动操控性，可搭载机载航炮、航空火箭弹、早期空空武器完成对空拦截、对地扫射任务，机身结构预留的设备安装位可根据任务需求快速更换侦察吊舱、副油箱等外挂组件，兼顾高速拦截与长时巡逻的任务弹性。

　　从产品功能特性来看，模型完整还原了机头进气的气动布局，机身截面采用近似圆形的流线型设计，可有效降低高亚音速飞行时的空气阻力，机翼采用35度后掠角设计，搭配翼刀结构可抑制机翼上表面的气流展向流动，避免大迎角飞行时出现翼尖失速问题，尾翼同样采用后掠设计，与机翼后掠角匹配，保证跨音速区间的纵向与航向稳定性；起落架采用前三点式布局，前起落架布置在机头进气道下方，主起落架收纳于机翼根部与机身衔接的舱段内，收放机构的运动路径在模型中做了准确还原，可直观展示起落架收放时的空间避让关系，避免与进气道、翼内油箱结构产生干涉；座舱采用水泡型座舱盖设计，可为飞行员提供良好的前向与侧向视野，座舱后部的机身背鳍结构可延伸至垂直尾翼根部，强化机身纵向结构强度，同时为机载航电设备、操纵索系提供布置空间。

　　从设计思路层面看，该机型的结构设计围绕高亚音速机动需求展开，在喷气式发动机推力有限的早期阶段，通过气动布局优化降低阻力，同时兼顾结构易生产性、维护便捷性，机身采用半硬壳式结构，框、梁、长桁与蒙皮共同承担载荷，机翼为单块式结构，翼盒内可布置燃油箱，扩展战机航程，机身分段设计考虑了批量生产的工艺性，前后机身可快速分离，便于发动机更换与地勤维护；尾翼与机身的连接接头采用冗余设计，可承受大机动飞行时的气动载荷，操纵面的铰链布置预留了足够的偏转角度，满足空战机动时的舵效需求。

　　从外形尺寸与安装边界来看，模型还原的真机翼展与机身长度比例约为1:1.17，机身最大直径位于座舱后方的机身中段，机翼展弦比约为4.8，相对厚度约为12%，既保证了机翼的结构强度，也控制了高速飞行时的波阻；主起落架轮距约为翼展的23%，可保证地面滑行与起降时的侧向稳定性，前起落架与主起落架的纵向距离约为机身长度的32%，可避免地面滑行时出现拿大顶的风险；机身两侧的减速板布置在机翼后缘前方的机身位置，张开时不会对尾翼流场产生过度干扰，保证减速过程中的飞行稳定性；机翼下的外挂点距离机身中心线的距离经过匹配，避免外挂物投放时与机身、起落架产生碰撞，外挂点的承载结构与翼梁直接连接，可将外挂载荷传递到机身主承力结构上。模型对机身表面的蒙皮分块、检查口盖、天线布置都做了细节还原，可用于航空装备结构教学、早期喷气式战机气动布局研究、空战模拟场景搭建等场景，结构建模时严格匹配真机的几何比例，各活动面的偏转角度范围、起落架的收放行程都符合实际工程参数，可直接用于结构演示、动画制作等用途，建模过程中对进气道内流道、尾喷口收敛段的结构也做了准确还原，可直观展示早期喷气式战机的进气与排气系统布局逻辑，为同类布局的飞行器结构设计提供参考。
