CA6140车床快换式刀架结构设计

　　在普通卧式车床的日常加工作业中，刀架作为直接承载切削刀具、决定加工精度与换刀效率的核心功能部件，其结构合理性直接影响单件小批量加工的生产节拍与加工一致性。传统CA6140车床原配的方刀架，每次更换刀具都需要松开锁紧手柄、调整刀具伸出长度、重新压紧并反复试切对刀，在多工序轮换的加工场景下，辅助装夹时间占比往往能达到单件加工时长的三成以上，尤其在维修类车间、教学实训场景这类加工件品类杂、工序切换频繁的工况下，反复对刀带来的精度损耗与时间浪费问题十分突出。这款快换刀架的设计核心，就是通过模块化的刀夹分体结构，将刀具的预调环节从机床上转移到机床外的对刀工装完成，机床本体上仅需完成刀夹的定位与锁紧动作，把单次换刀的时间压缩到十秒级别，

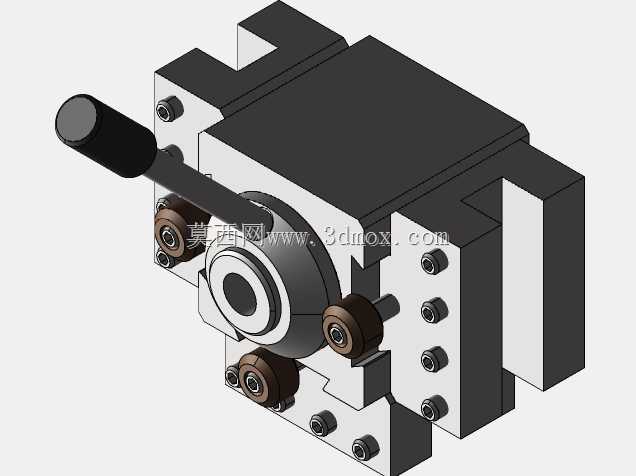

　　同时避免反复装夹带来的对刀误差。从结构组成来看，整套装置分为固定在中拖板上的刀架基座、可快速拆装的独立刀夹、手动锁紧操纵机构、定位销组件几个核心部分。基座部分的安装尺寸完全匹配CA6140车床原刀架的安装螺孔位置与中心高参数，不需要对车床中拖板进行任何二次加工即可直接替换安装，基座上的定位面采用淬硬处理的精密平面，配合菱形定位销与圆柱定位销的组合，实现刀夹安装时的完全定位，消除重复安装的位置误差，重复定位精度可以控制在0.02mm以内，满足普通车削加工的精度要求。每个独立刀夹可以预先装夹一把常用刀具，无论是外圆车刀、切断刀、内孔刀还是螺纹车刀，都可以在机床停机换产的间隙，在外部对刀器上调整好刀具伸出长度、刀尖高度并完成锁紧，

　　需要切换工序时，只需要扳动基座上的操纵手柄，松开锁紧机构即可取下当前刀夹，将预调好刀具的备用刀夹沿定位销推入到位，反向扳动手柄完成锁紧即可直接开始加工，不需要重新进行试切对刀。操纵手柄的力臂经过优化设计，配合内部的偏心锁紧机构，操作人员只需要施加很小的扳动力就能提供足够的锁紧力，避免重切削时刀夹发生位移，同时手柄的操作位置设置在刀架侧方，不会与卡盘、尾座等部件发生运动干涉。刀夹的压紧结构采用多点压紧设计，区别于传统方刀架的单螺栓压紧，每个刀夹上的刀具锁紧螺钉沿刀体方向均匀布置，压紧力分布更均匀，即使在大切深的粗加工工况下，也不会出现刀具翘头、偏移的问题。在安装边界上，基座的总高度与原刀架保持一致，不会改变车床原有的中心高参数，

　　避免影响机床原有的加工范围；刀夹的外形尺寸经过紧凑化设计，在装夹最大截面25×25mm的车刀时，刀夹外轮廓不会超出中拖板的运行边界，加工最大直径的盘类零件时也不会发生碰撞。整套结构没有采用复杂的液压、气动锁紧元件，纯机械结构的可靠性更高，日常维护只需要定期在锁紧偏心面、定位销表面涂抹少量润滑脂即可，不需要复杂的保养流程，非常适合普通车床的技术改造、实训教学设备升级以及小型机加工车间的效率提升使用。在实际使用场景中，针对需要频繁换刀的小批量零件加工，比如维修车间的非标备件加工、教学场景的多工序练习，这套快换刀架可以大幅降低操作人员的劳动强度，减少反复松紧螺栓、调整刀具的重复动作，同时因为预调刀夹的对刀动作可以在机床外完成，机床的有效切削时间占比能够得到明显提升。设计过程中也充分考虑了加工工艺性，所有结构件都采用常规的铣削、钻削、磨削工艺即可加工完成，没有特殊的异形曲面或者难加工结构，零部件的公差配合选用基孔制的常用公差带，普通的机械加工车间就可以完成整套装置的制造与装配，定位销、锁紧弹簧等标准件全部选用国标通用件，后期更换维护的成本极低。刀架的锁紧机构还设置了自锁角度，即使切削过程中产生振动，偏心锁紧结构也不会自行松脱，保障加工过程的安全性，每个刀夹上都设置了统一的标识位置，可以标注对应装夹的刀具类型，方便操作人员快速识别取用，避免错拿刀夹导致的加工事故。
