摩托车导航设备专用固定夹具结构

日常骑行场景中，摩托车手把区域的导航设备固定一直是改装环节容易忽略的细节，这款适配TomTom Rider导航的专用夹具，正是针对骑行工况下的设备固定需求开发的结构件。从实际使用场景来看，摩托车行驶过程中会持续承受发动机振动、路面颠簸带来的交变载荷，雨天骑行时还会遭遇泥水飞溅、温差骤变的环境考验，普通的塑料卡扣式支架往往在数千公里骑行后出现卡扣松脱、定位偏移的问题，这款金属材质的夹具从结构根源上规避了这类失效风险。

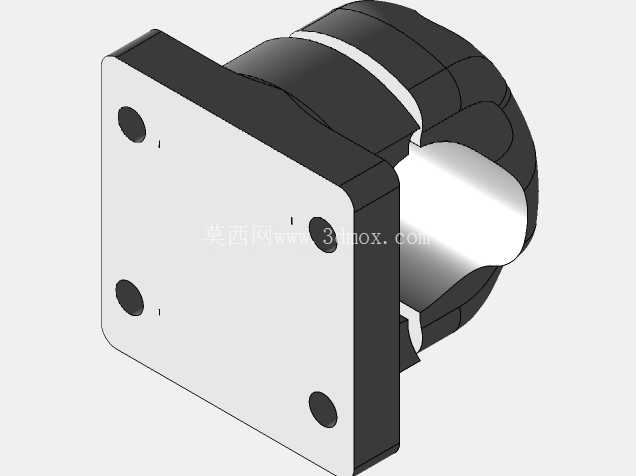

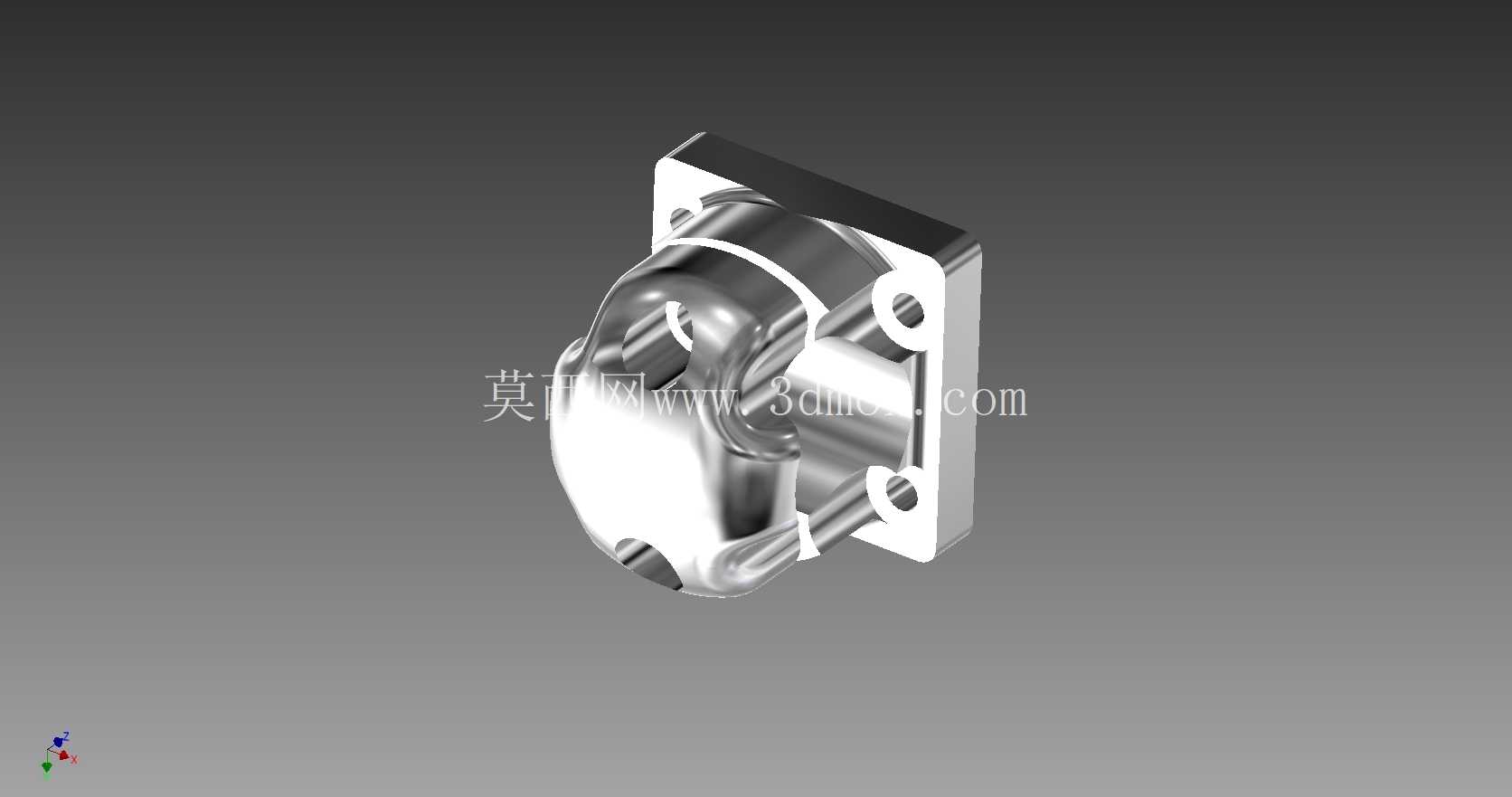

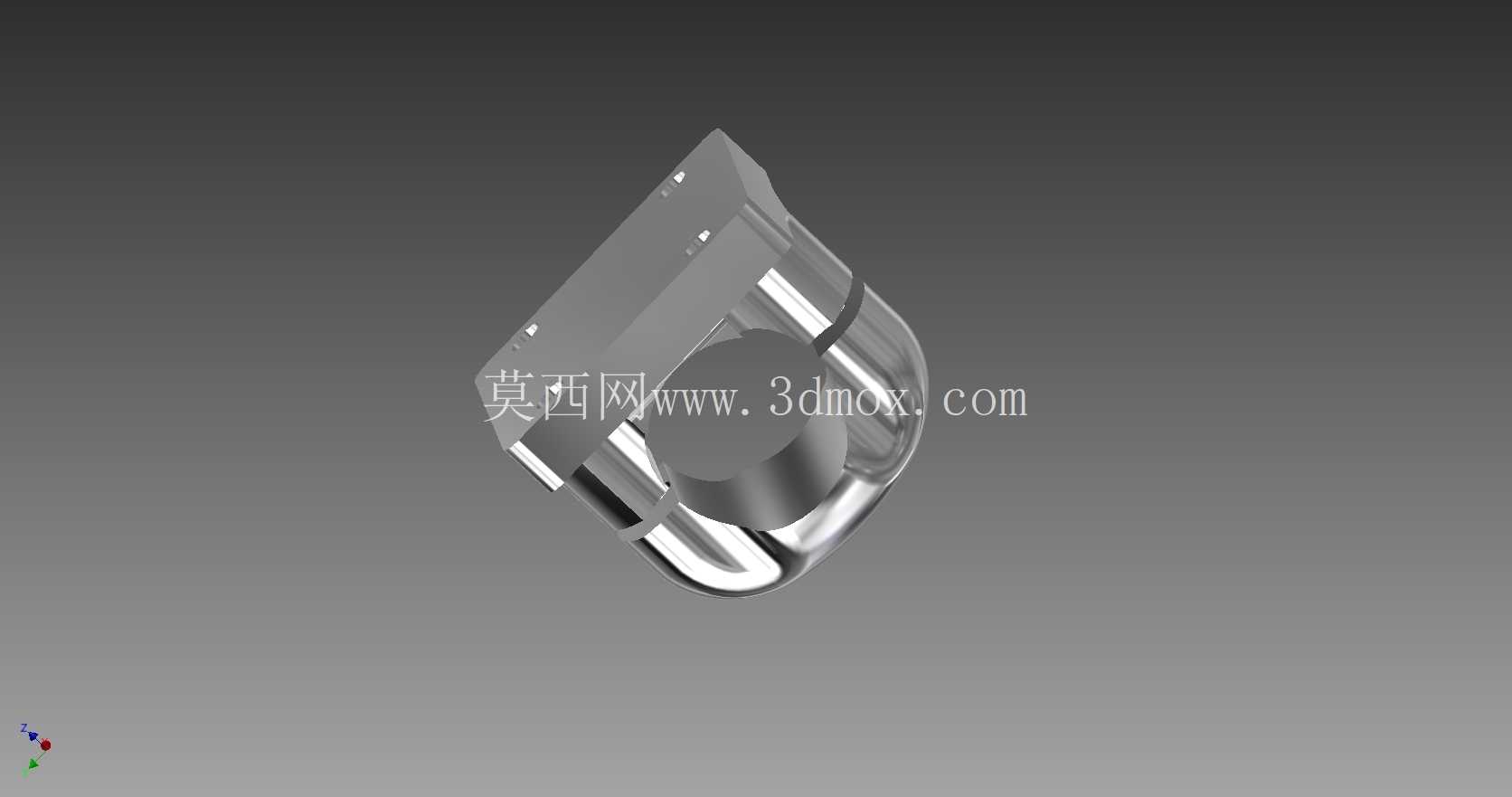

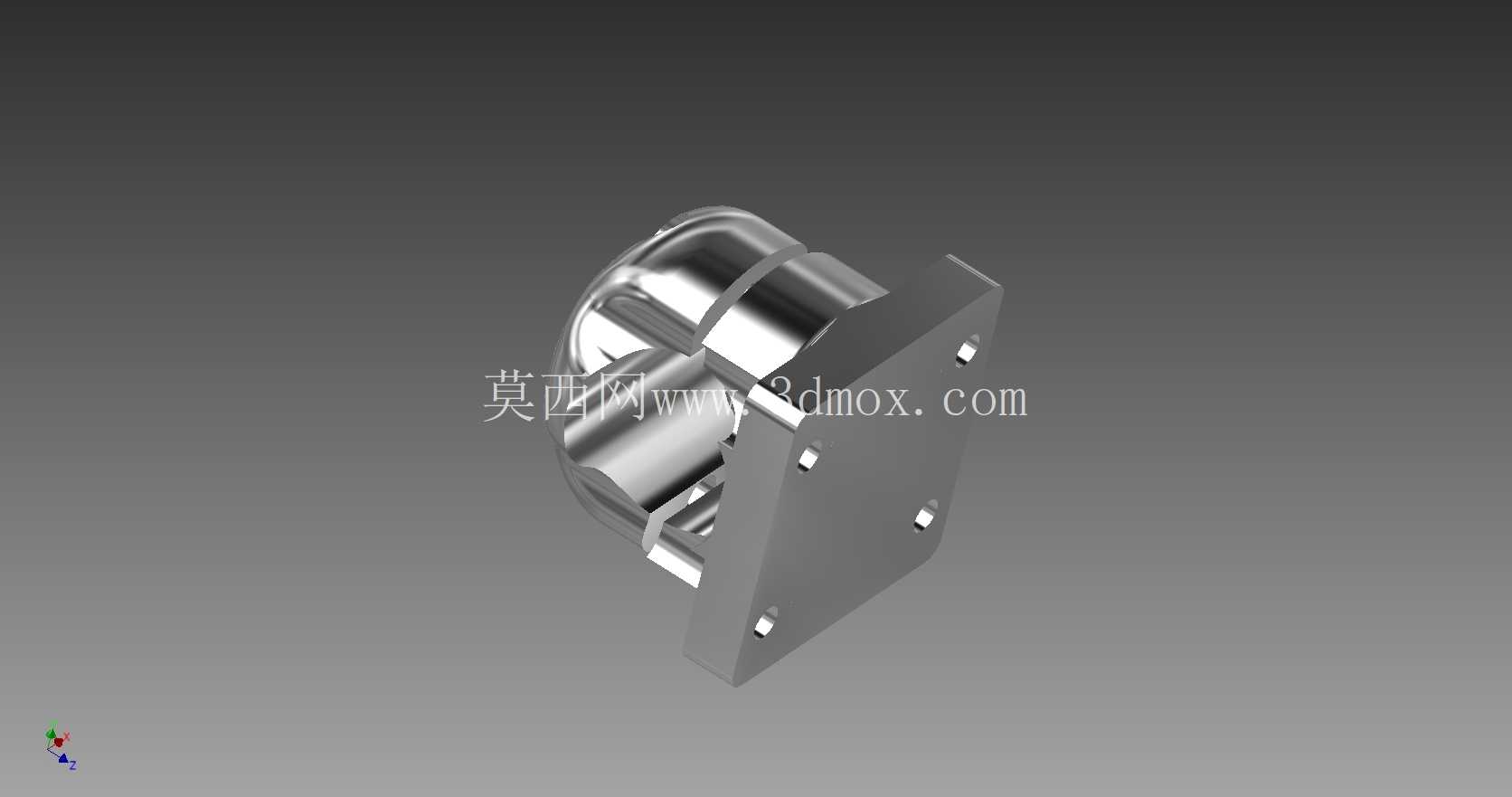

夹具的主体采用一体化的抱合式腔体设计，腔体轮廓完全匹配TomTom Rider导航设备的背部安装凸台，内壁预留了0.2mm的装配间隙，既可以保证设备卡入时的顺畅度，又能避免间隙过大带来的旷量，防止骑行过程中设备出现晃动异响。与车把或安装基座连接的法兰端采用方形安装板结构，四个角位设置了沉头安装孔，孔位间距按照摩托车通用改装基座的标准尺寸设计，可直接适配市面上多数摩托车的车把转接座、护杠安装位，无需额外打孔改装。安装孔采用沉头设计，装配后螺丝端面不会突出安装板表面，避免突出的螺丝头刮擦导航设备外壳，也能减少骑行过程中螺丝与线束、骑行服的剐蹭风险。

从设计思路上看，这款夹具没有采用常见的双侧螺栓锁紧结构，而是利用金属材质本身的弹性变形特性，在腔体开口处设置了微幅的弹性张紧量，设备卡入时腔体开口处微微撑开，依靠金属回弹的抱紧力实现初步固定，配合腔体内部的定位凸台与导航设备背部的凹槽契合，实现无额外锁止件的可靠固定，这种设计相比螺栓锁紧结构，减少了零散零件的数量，骑士在户外需要取下导航时，无需借助工具，直接施力即可拔出设备，操作便捷性大幅提升。夹具的过渡区域全部采用圆角顺滑处理，没有尖锐的棱角，一方面是避免金属棱角在骑行过程中对骑士造成磕碰伤害，另一方面圆角结构可以分散应力集中点，在承受持续振动载荷时，不会因为应力集中出现结构开裂的问题。

安装边界方面，这款夹具的方形安装板边长控制在45mm，整体突出安装面的高度为32mm，安装后不会过多占用车把区域的有限空间，也不会遮挡导航屏幕的显示区域，夹具的重心与安装面的中心重合，高速骑行时不会因为偏心带来额外的振动载荷。腔体的包裹深度为18mm，刚好覆盖导航设备的安装凸台区域，不会遮挡导航设备的侧边按键与接口，不影响设备的充电操作与按键使用。夹具的表面采用抛光处理，金属材质本身的防锈性能可以适应户外雨天、泥水飞溅的使用环境，无需额外的表面涂层即可满足长期使用的防腐需求。

在实际装车验证的工况下，这款夹具可以承受10g以内的冲击载荷，覆盖摩托车日常骑行、非铺装路面行驶的振动冲击范围，不会出现设备脱落的问题。相比通用型可调支架，这款专用夹具的匹配度更高，没有多余的调节结构带来的旷量，长期使用后的结构形变量可以控制在0.1mm以内，始终保持稳定的夹持力。针对骑行过程中可能出现的误触碰问题，夹具的抱紧力设置在合理区间，正常骑行的振动不会导致设备松脱，而需要取下设备时，成年人单手即可施力拔出，兼顾了固定可靠性与操作便捷性。
