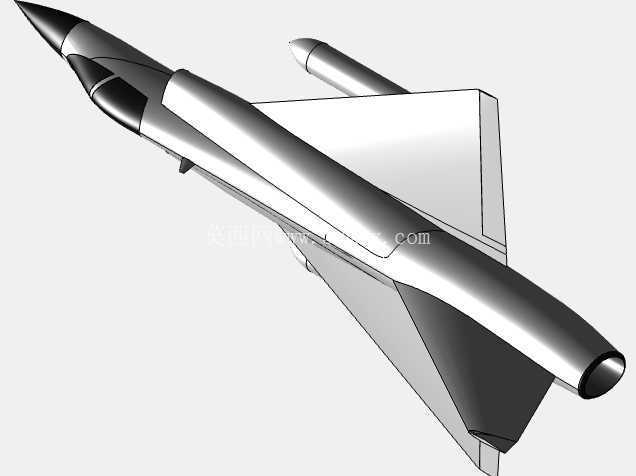

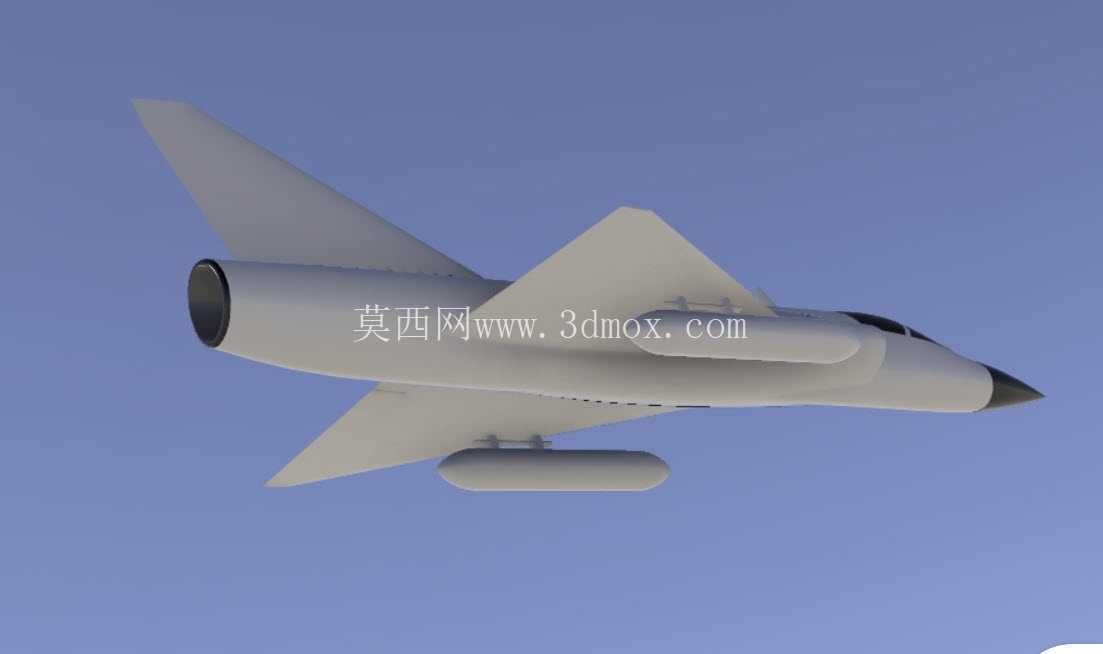

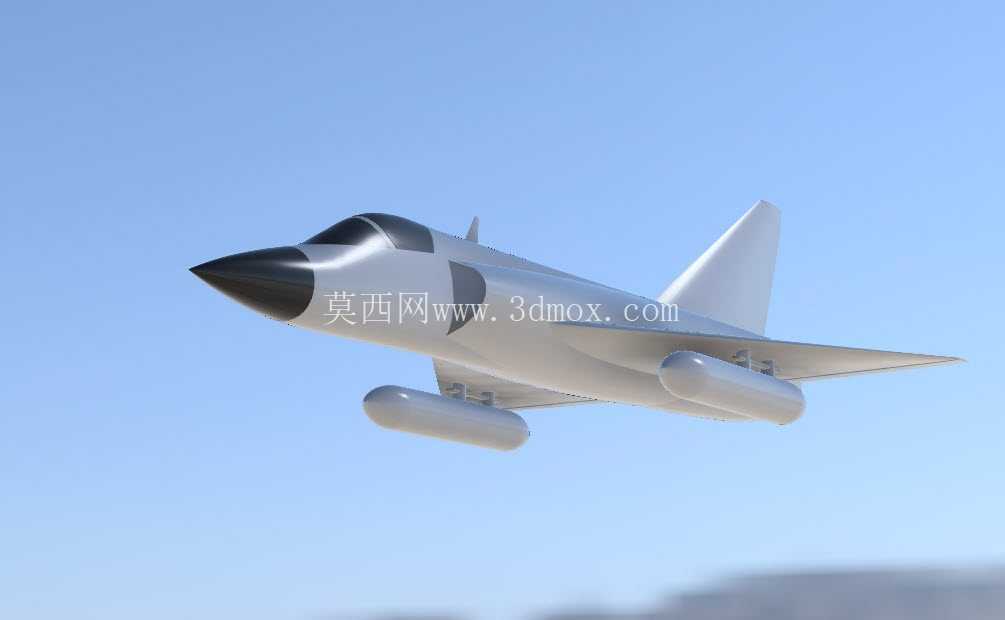

法国达索幻影III喷气式战斗机外观结构

　　这款机型作为冷战时期法国空军的主力制空作战装备，同时承担了多批次出口适配任务，在多国空军的作战序列中都有长期列装记录，其结构设计思路围绕高空高速拦截、前线制空争夺的核心需求展开，整体气动布局采用无尾三角翼构型，在当时的技术条件下最大化平衡了高速飞行阻力与结构强度要求。从实际应用场景来看，该机型可执行要地防空拦截、前线制空作战、对地战术支援等多类任务，不同出口版本还根据用户需求调整了机载设备安装位与武器挂点布局，部分改型还具备携带战术核武器的投放能力，适配不同国家的国防装备体系要求。

　　从功能特性上看，无尾三角翼的布局让整机在超音速飞行阶段的波阻控制表现优异，大后掠角三角翼的结构厚度较薄，机翼内部可预留充足的燃油储存空间，同时机翼承力结构的整体性更强，在大过载机动工况下的结构应力分布更均匀，减少了局部应力集中带来的结构疲劳风险。机身采用蜂腰修形设计，匹配面积律要求降低跨音速阶段的飞行阻力，机头进气道搭配可调激波锥结构，可在不同飞行速度下调整进气压缩效率，保证涡喷发动机在宽速度区间内的进气工况稳定，激波锥内部还可整合雷达安装空间，在不额外增加机头截面尺寸的前提下完成机载雷达的布置。整机的外形尺寸设计充分考虑了前线机场的部署要求，翼展与机身长度的比例控制适配简易机库的停放边界，机身下部的主起落架结构采用窄轮距设计，收放后可完全收纳于机身内部舱段，不额外占用机翼内部空间，也避免了起落架收放机构对机翼承力结构的削弱。机身两侧与机翼下方设置的外挂点可根据任务类型挂载副油箱、空空导弹、航空炸弹等不同载荷，挂点的安装接口采用标准化设计，可适配不同国家制式的机载武器挂载，降低出口版本的适配改造成本。

　　从建模逻辑来看，整机曲面建模优先保证气动外形的连续性，机身曲面与机翼曲面的衔接处采用G2连续过渡，避免曲面阶差带来的气动模拟误差，座舱盖的曲面造型匹配飞行员的前向与侧向视野要求，风挡部位的结构加强框位置避开飞行员的主要观察视野，同时保证高速飞行下的结构抗冲击能力。垂尾结构采用大后掠角设计，布置于机身尾部发动机舱上方，在大侧滑角飞行工况下可提供足够的航向稳定性，垂尾根部预留有减速伞舱安装位，可在着陆阶段快速降低滑跑速度，缩短前线机场的着陆滑跑距离。

　　机身尾部的发动机舱段采用快拆结构设计，维护时可快速拆解尾段完成发动机的检修与更换，适配前线机场的快速维护需求，机身表面的口盖布置围绕日常维护的可达性设计，机载设备、液压管路、燃油系统的维护口盖均设置在地勤人员可直接操作的机身高度区间，减少维护过程中对专用梯架设备的依赖。机翼后缘设置的升降副翼同时承担俯仰操纵与滚转操纵功能，配合无尾布局的操纵特性，操纵面的偏转角度范围经过多轮风洞试验校准，在亚音速与超音速飞行阶段都能提供足够的操纵力矩，避免高速飞行下的操纵效率不足问题。整机的重量配平围绕重心变化区间设计，燃油消耗、武器挂载变化带来的重心偏移都被控制在允许的操纵范围内，无需额外增加配重结构即可保证全飞行包线内的飞行稳定性。副油箱的外形采用流线型修形，挂载后与机身、机翼的气流干扰被控制在最低水平，投放后可快速与载机分离，避免气流带动副油箱碰撞机身结构。
