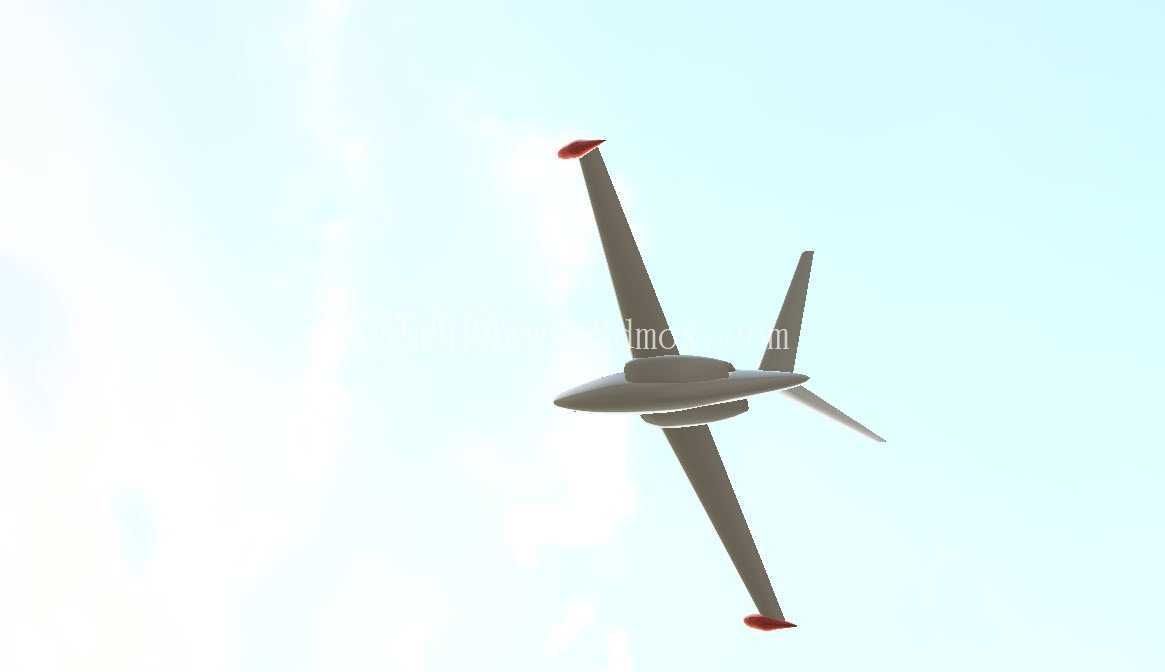

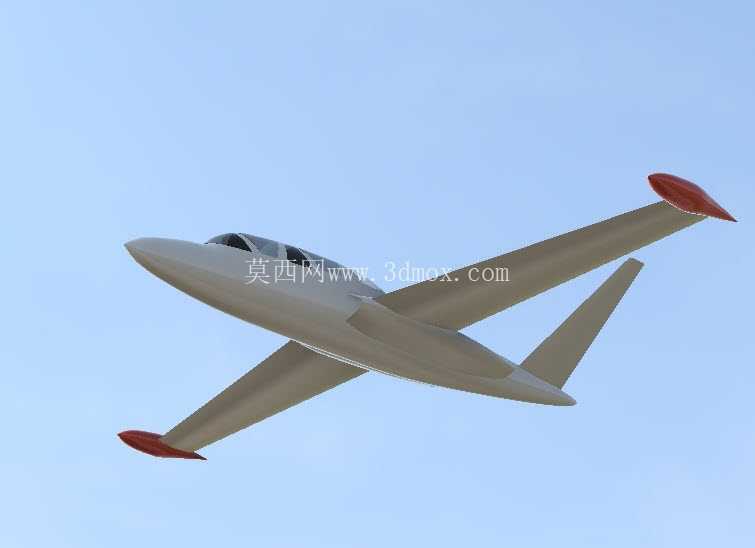

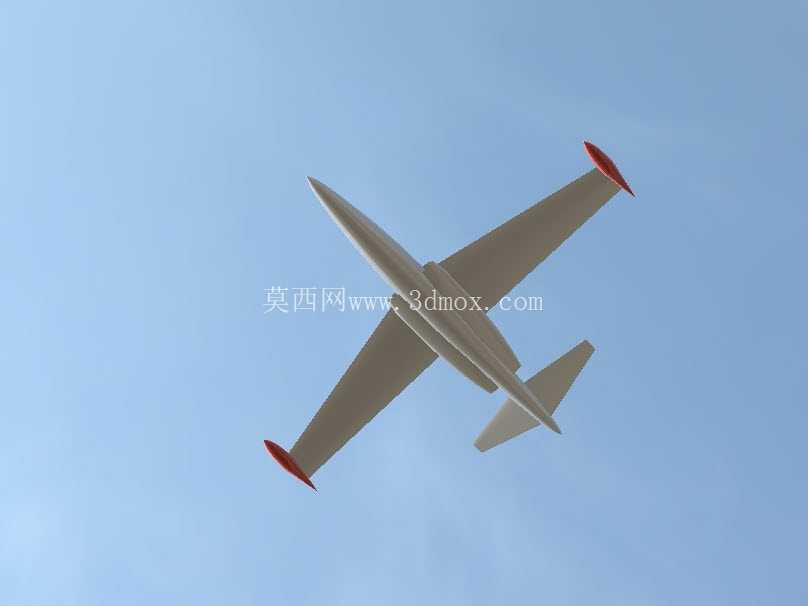

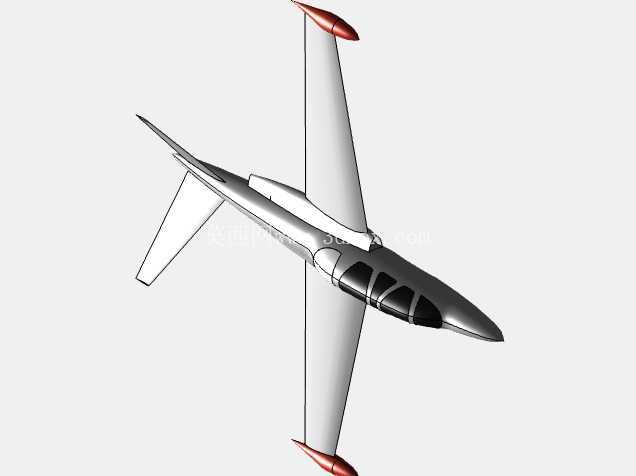

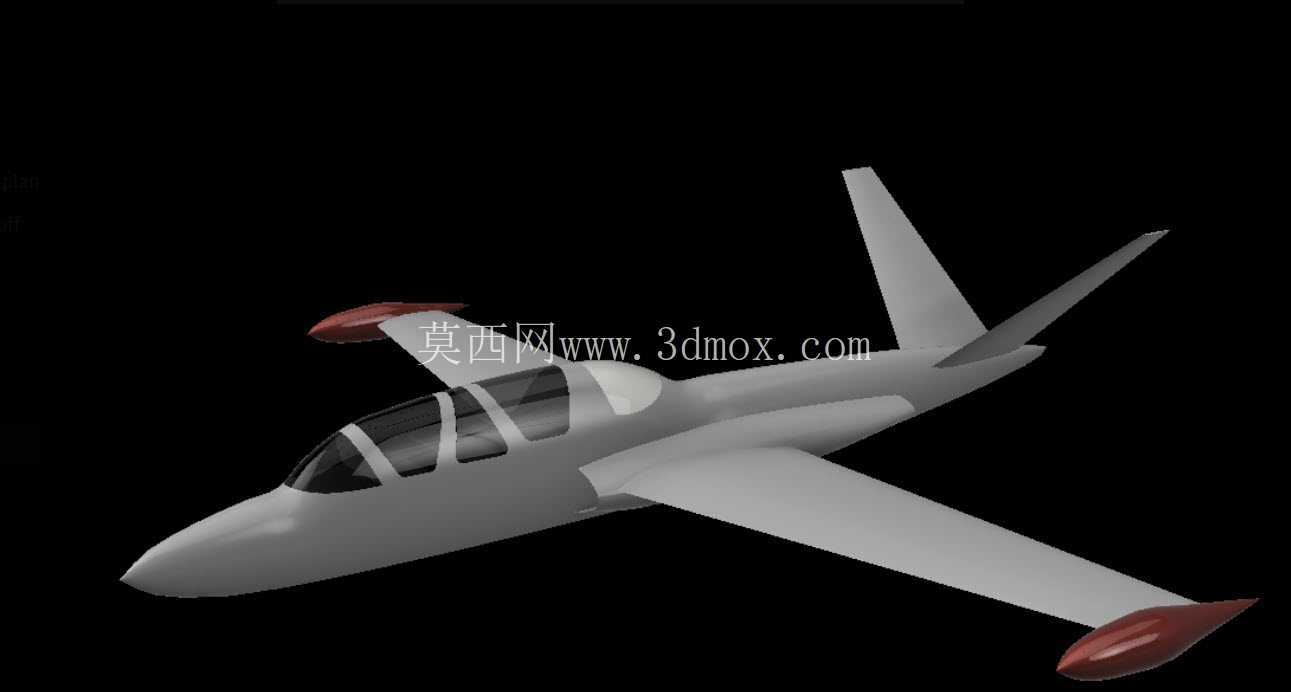

法国富加CM170双座喷气教练机三维数模

　　座舱采用串列双座布局，前后座均配备完整的操纵系统与飞行仪表界面，后座舱位置略高于前座舱，保证飞行教官在带飞过程中拥有足够的前向视野，可及时纠正学员的操作偏差；座舱盖采用多段式框架结构，兼顾了结构强度与飞行员视野需求，框架的受力路径直接与机身主承力框连接，可承受飞行训练过程中常见的机动过载。机身主体采用半硬壳式结构设计，进气道布置在机身两侧翼根位置，进气口截面为椭圆形，可在不同迎角、侧滑角状态下为发动机提供稳定的进气气流，避免大侧滑状态下出现进气畸变导致发动机喘振；机身中段设置整体式油箱舱段，可覆盖训练任务所需的航程需求，无需挂载副油箱即可完成常规起落航线、特技动作的训练飞行，降低了训练过程的后勤保障复杂度。该模型还原的是一款采用V形尾翼布局的双座喷气式教练机，在航空装备体系中，这类机型主要承担飞行学员的中级喷气驾驶训练任务，可覆盖基础特技飞行、仪表飞行、编队飞行等核心训练科目，部分经过改装的同型机也可承担轻型对地攻击、航空表演展示等延伸任务。从气动布局设计来看，整机采用下单翼、两侧进气、单发动力的基础构型，V形尾翼的设计替代了传统的垂尾加平尾组合，在保证航向与俯仰操纵效率的前提下，有效减少了尾翼结构的气动阻力与结构重量，同时也降低了尾翼在大迎角飞行状态下被机翼气流遮蔽的概率，提升了低速训练飞行阶段的操纵安全性。

　　机翼为平直翼设计，翼型采用低速高升力翼型，可保证飞机在起降阶段拥有较低的失速速度，缩短滑跑距离，适配更多条件简陋的前线训练机场；机翼后缘设置襟翼与副翼操纵面，襟翼可在起降阶段向下偏转，进一步提升机翼升力系数，副翼则承担滚转操纵功能，操纵舵面的偏转角度范围经过匹配设计，兼顾了教练机所需的操纵温和性与足够的操纵响应速度，避免学员操作过程中因操纵量过大导致姿态失控。尾翼部分的V形布局，两个尾翼面呈一定夹角安装，每个尾翼面同时兼具垂尾与平尾的功能，通过操纵面的差动与同向偏转，分别实现航向操纵与俯仰操纵，这种设计也减少了尾翼结构的零件数量，降低了整机的维护工作量，适合训练机型高频次飞行的使用需求。

　　起落架采用前三点式布局，前起落架布置在座舱下方位置，采用双轮结构，主起落架布置在机翼根部的机身承力框位置，采用单轮结构，起落架收放机构的收放路径经过优化，完全收入机身内部舱段，不会在机翼表面形成额外的鼓包，保证了机翼气动外形的完整性；起落架的缓冲行程设计较长，可适应训练机场道面平整度不足的情况，降低着陆冲击对机身结构的影响，减少结构疲劳损伤。从安装边界来看，整机的翼展、机长、机高尺寸均适配前线训练机场的停机位、机库尺寸要求，地面转弯半径较小，可在狭窄的停机坪区域完成调度转向，无需额外的地面牵引设备辅助即可完成短距离滑行转向。

　　在实际应用场景中，这类教练机除了承担飞行学员的训练任务外，部分列装单位也会为其加装简易的武器挂架，可挂载轻型航空炸弹、火箭弹发射巢，用于执行边境巡逻、近距空中支援等低强度作战任务，也有不少民间飞行表演队采购退役的该型机型，用于航空特技表演，凭借V形尾翼的独特外形与灵活的操纵特性，成为很多航展活动中的经典展示机型。在三维建模过程中，该数模完整还原了整机的气动外形曲面、各操纵面的分界位置、座舱框架结构、起落架舱门轮廓、尾喷口结构细节，曲面连续性达到G2级别，可直接用于气动仿真计算、飞行模拟视景建模、航空科普展示模型制作等场景，结构建模过程中严格匹配实机的结构受力路径，机身框、翼梁、尾翼承力结构的位置均与实机设计保持一致，可作为航空类专业教学、飞机结构设计入门学习的参考案例，帮助设计从业者理解喷气式教练机的布局设计逻辑、结构布置思路与各系统的安装边界要求。
