巴基斯坦空军列装歼10C战机外观结构建模

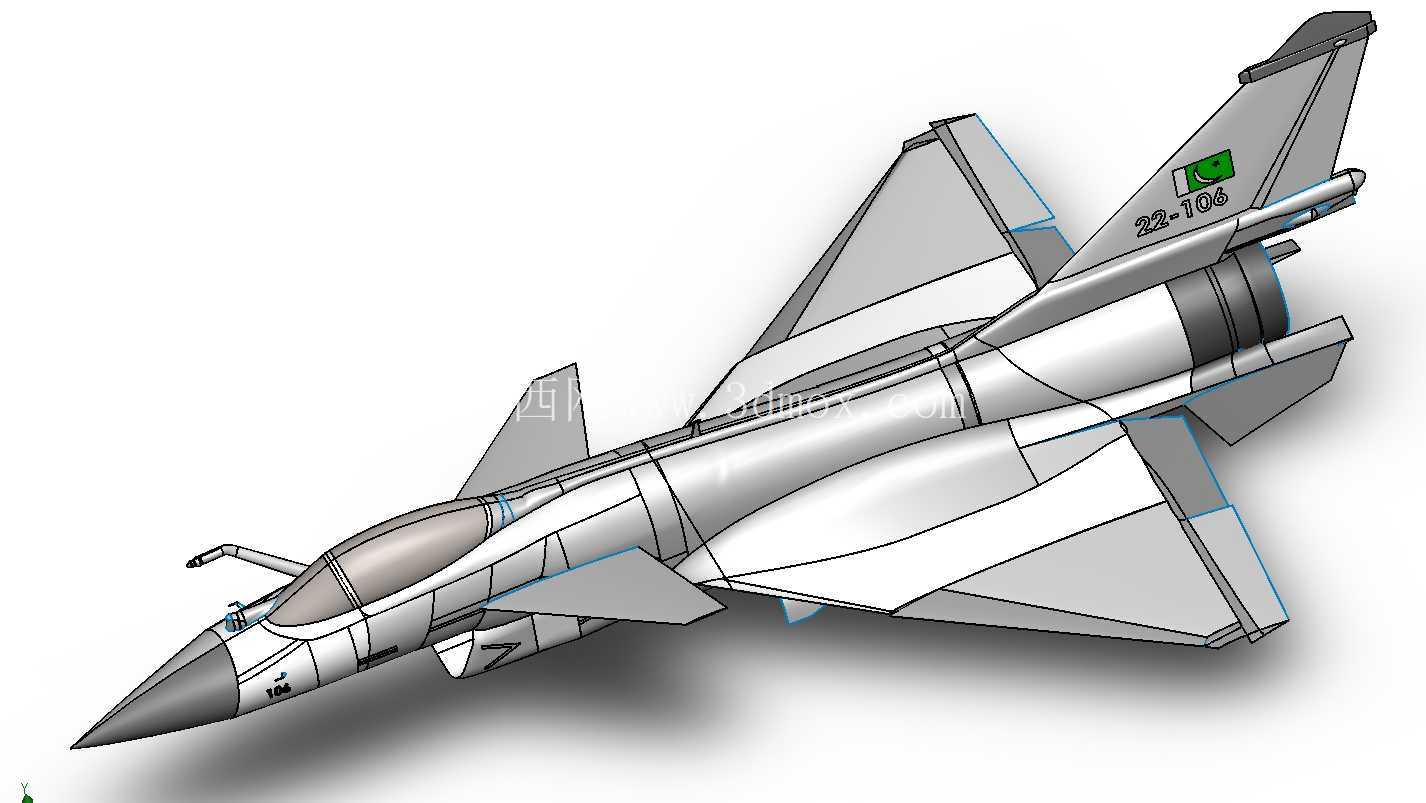

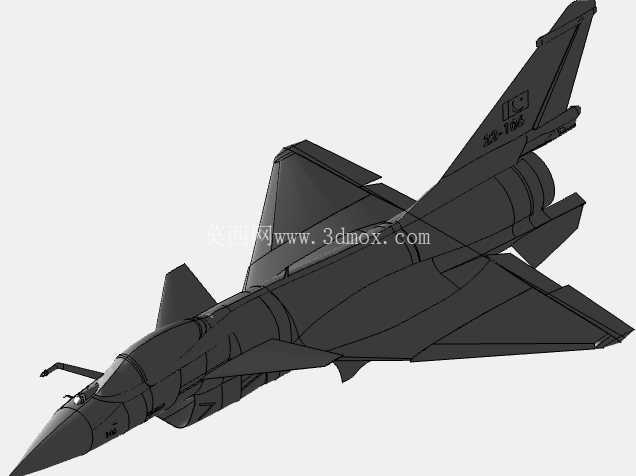

在航空装备结构设计领域，有人会先从整机气动布局的曲面连续性入手，也有人习惯先梳理机载设备的安装边界，这次做歼10C的外观结构建模，我是先从垂尾的标识区域定位开始的——毕竟巴基斯坦空军列装的该型机，垂尾上的国籍标识与战术编号是区分同型机不同列装版本的直观特征，这部分的曲面贴合度直接影响整机外观还原的准确性。从实际应用场景来看，这类战机外观模型主要用于航空科普展陈、模拟训练视景搭建、防务展演示素材制作，不同场景对模型细节的侧重完全不同：面向科普展陈时，需要保证整机气动外形的曲面光顺，蒙皮分块的线条要符合实际战机的工艺接缝走向，不能出现曲面扭曲、分模线错位的问题；面向模拟训练视景时，要控制整机模型的面数在合理区间，保证实时渲染的流畅度，同时座舱风挡的透光度、机头雷达罩的材质区分、尾喷口的金属质感这些视觉特征要做到位，避免参训人员产生视觉认知偏差。

从功能特性对应的结构设计来看，歼10C作为鸭式布局的单发多用途战斗机，建模时首先要处理好鸭翼与主翼的相对位置关系：鸭翼的后缘与主翼前缘的水平间距、垂直高度差都要符合实机的气动设计参数，这部分如果出现偏差，不仅外观上会显得比例失调，后续如果要做简易的气动仿真演示，也会直接影响流场计算的基础准确性。机身的截面变化是建模的难点，从机头雷达罩的圆锥段开始，到座舱段的椭圆截面，再到进气道后方的机身收腰段，最后过渡到尾喷口的圆形截面，整个曲面过渡要保证G2连续，不能出现明显的折痕，这和实机制造时的蒙皮拉伸工艺要求是对应的——实际生产中如果蒙皮曲面不连续，不仅会增加飞行阻力，还会在高速飞行时产生不必要的气动噪声，甚至影响局部结构的疲劳寿命。

起落架舱的轮廓、舱门的分块线也是容易被忽略的细节，建模时要注意前起落架舱位于座舱后下方，主起落架舱位于机翼根部与机身的连接区域，舱门的开合方向要符合实机的收放逻辑，不能出现结构干涉的问题。机身表面的天线布局也要对应实机的配置：机头下方的光电跟踪设备窗口、机身背部的通信天线、垂尾顶端的电子设备舱整流罩，这些凸起结构的位置、尺寸都要和实机保持一致，不能随意增减，因为这些结构不仅是外观特征，也对应着战机实际的作战功能配置。

从安装边界的角度来说，如果后续要把这个外观模型用于装配模拟，就要提前预留好内部设备的安装空间：机头雷达罩内部要留出雷达天线的安装位置，座舱段要留出弹射座椅、驾驶杆、仪表盘的布置空间，机身中部要留出主油箱、发动机舱的空间，机翼下方要留出武器挂架的安装接口，这些边界尺寸如果把控不准，后续做内部结构装配时就会出现空间冲突，需要反复调整外形曲面，反而会增加工作量。尾喷口的结构要区分收敛片的分层结构，外层的调节片与内层的密封片要做出层次差，不能做成一个简单的圆筒，这部分的细节处理到位了，整机的尾部质感才能体现出来。

另外，座舱盖的曲面建模要注意黄金镀膜的视觉效果对应的曲面曲率，风挡的弧度要保证飞行员的前向、侧向视野符合实际的视界范围，不能为了外观好看随意调整风挡的倾斜角度，否则会和实机的气动设计、座舱布局产生冲突。机翼的前缘后掠角、后缘前掠角、翼型的相对厚度都要符合该型机的设计参数，襟翼、副翼的偏转缝隙也要做出来，这些活动面的缝隙宽度要控制在合理范围，既不能太宽显得结构松散，也不能太窄导致偏转时出现结构干涉。副油箱的挂点位置、导弹挂架的外形轮廓也要对应实机的配置，挂架与机翼的连接面要完全贴合，不能出现缝隙或者错位。

做这类军用战机的外观建模，最忌讳的就是只追求视觉上的“像”，而忽略结构逻辑上的合理性。比如很多新手建模时会把鸭翼和主翼的位置放错，或者把垂尾的后掠角做小，看起来外形相似，但实际上完全不符合实机的气动设计逻辑，这样的模型不管是用于展陈还是用于仿真，都达不到使用要求。建模过程中要反复对照实机的多角度影像，核对各个部件的相对位置、尺寸比例，每做一段曲面就检查一下曲率变化，保证整个机身的曲面光顺，没有突兀的凸起或者凹陷。蒙皮表面的铆钉线、检修舱盖的轮廓线也要做适当的表现，但不能过于密集，否则会显得整机表面过于杂乱，影响整体的视觉效果，要根据模型的使用场景调整细节的表现程度：用于近距离渲染的模型可以把铆钉、检修舱的细节做的丰富一些，用于远距离视景的模型则可以适当简化这些细节，保证模型的运行效率。
