小型手动连杆式机械压力机结构

　　该结构面向小型冲压、压装、铆接和校直类工序，常见于维修工位、教学实验台、样件试制区以及小批量五金加工场景。设备采用立式框架布置，主体由后侧立板、底部承托结构、上部滑块导向段、手动操作杆、连杆传动组件和下部工作执行件组成。整体占地边界紧凑，框架高度方向承担主要载荷，宽度方向只需容纳滑块行程、连杆摆动和手柄操作空间，适合在台面上固定或配合简易底座使用。

　　从实际用途看，这类压力机并不追求高速连续生产，而是强调人工可控的慢速施压过程。操作人员通过侧向手柄输入较小的力，经连杆和杠杆关系放大后传递至滑块，使工作端产生沿竖直方向的直线运动。它可用于薄件冲孔、小件折弯、轴承压入、销钉装配、弹簧座压合、试样整形等动作；在载荷变化较明显时，操作者能够通过手感判断阻力变化，避免刚性冲击对工件或工装造成损伤。

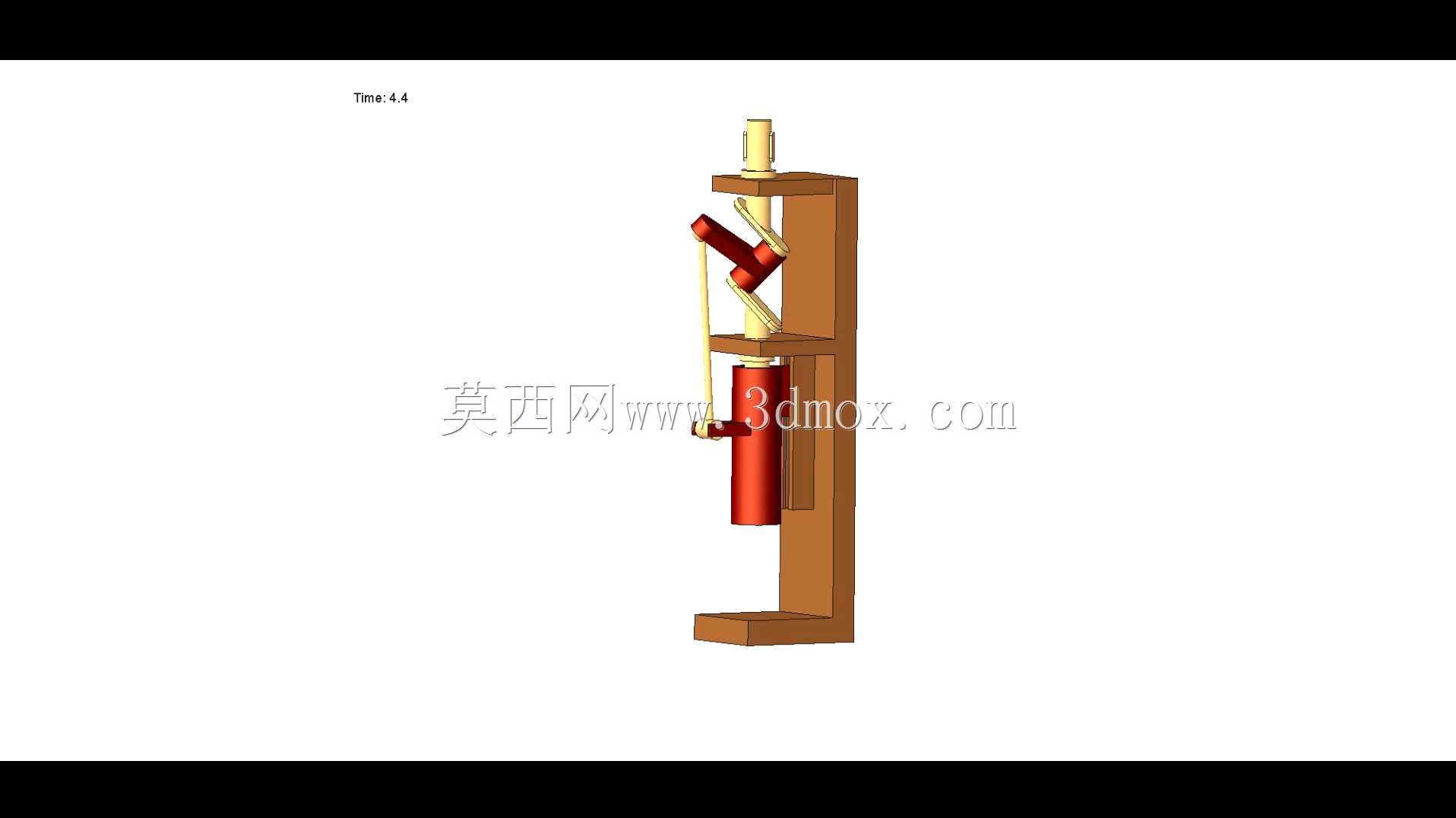

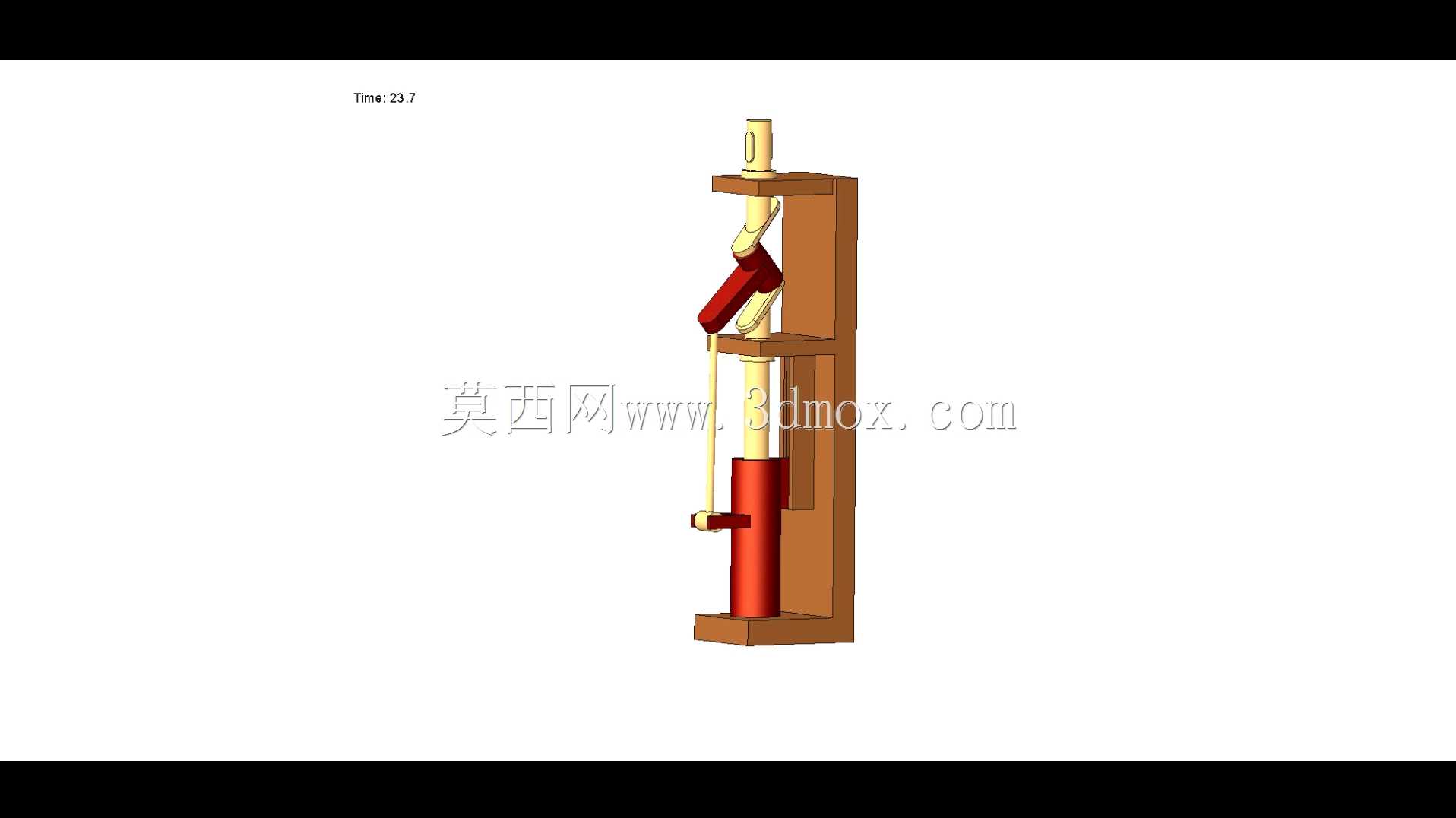

　　结构设计的核心在于运动转换与力传递。手动输入轴位于机身侧部，手柄转动带动曲柄或偏心段旋转，再通过中间连杆驱动上部滑块沿导向区域往复运动。连杆在接近工作末端时形成较为有利的传力角度，使输入扭矩转化为较大的轴向压力。模型中红色杆件与黄色执行件清晰表达了运动副关系，铰接点位置、杆件长度和滑块中心线之间的配合决定了行程曲线、压力增益以及死点附近的稳定性。设计时需要重点控制连杆两端孔距、铰接轴同轴度、滑块与导轨间隙，否则在受压状态下容易出现偏载、卡滞或侧向摩擦增大。

　　机身采用单侧开口的立式形态，前方保留操作和取放空间，后侧立板提供抗弯支撑。底部红色柱状工作件与滑块轴线保持同轴，工作区域位于开口中部，便于放置小型模具或定位夹具。若投入实际制造，框架板厚、底板固定孔位置、滑块导向长度和压头连接方式都需要按目标吨位校核；尤其在最大压力位置，立板会承受弯矩，铰接支座处存在集中载荷，压头与工件接触区还应设置可更换垫块，以减少维修成本。

　　外形尺寸方面，该方案属于小规格台式压力机，高度明显大于宽度和深度。安装时应保证底面与工作台贴合，地脚或夹持位置靠近框架受力路径，避免施压时整机倾覆。手柄回转半径需在设备侧部留出操作空间，滑块下行极限与工作台面之间应根据模具闭合高度设定安全余量。前端开口宽度决定工件最大横向尺寸，喉口深度则影响可加工零件离机身立板的距离；选型或改型时不能只看公称压力，还要同时核对行程、闭合高度、开口空间和导向长度。

　　三维建模过程中，运动学装配关系比单纯外观更重要。各铰接轴应按实际转动副建立约束，滑块只保留竖直方向平移，手柄旋转后可检查连杆是否干涉、压头是否对中、极限位置是否超出导向段。对于结构设计人员，该模型可作为手动压力机原理验证、连杆比例调整和机架布局优化的基础；对于教学和培训场景，它能直观展示曲柄连杆增力、滑块导向、机架承载以及冲压执行端之间的协同关系。
