小型内燃机化油器本体结构设计

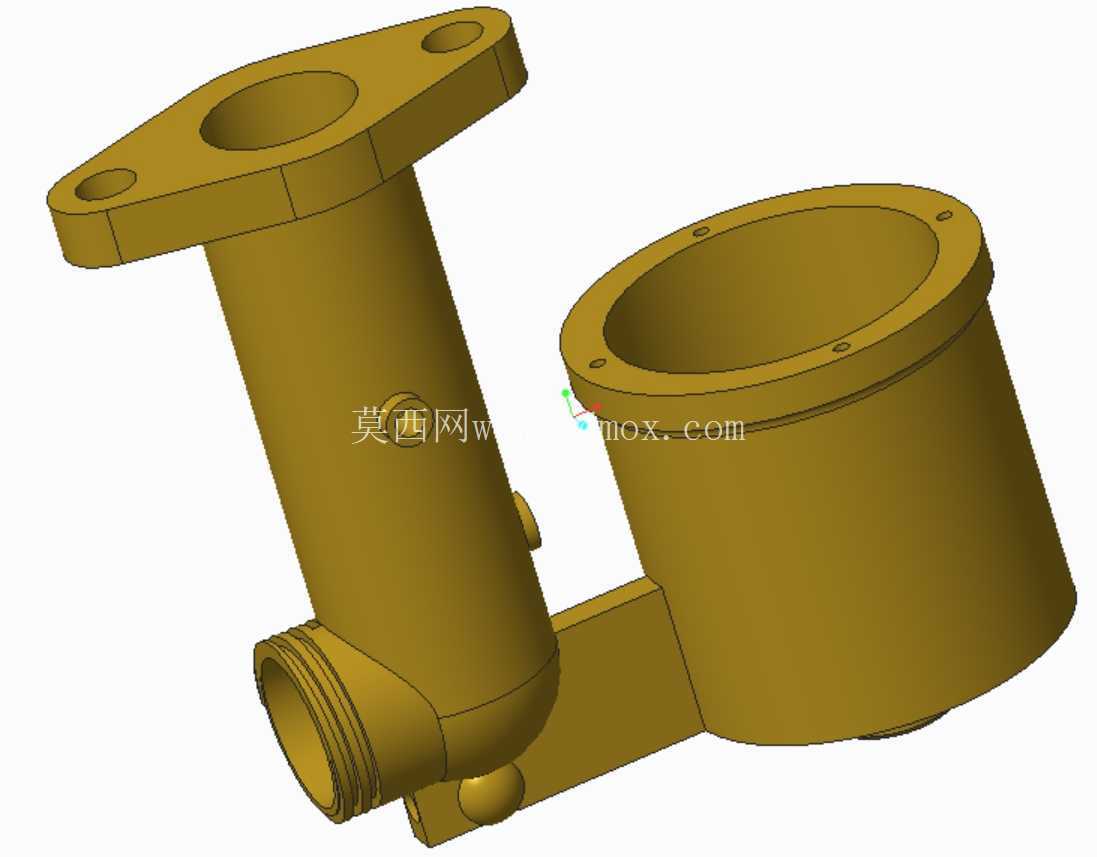

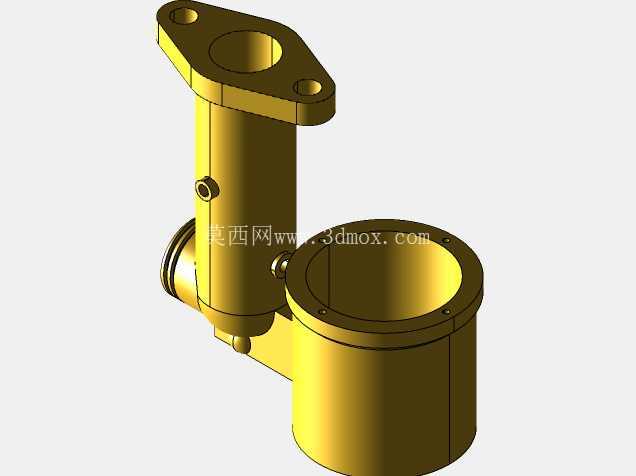

　　在小型通用内燃机、园林机械、小型摩托类动力设备的燃油供给系统中，化油器本体是承担燃油雾化、油气混合配比调节的核心承载构件，所有油道、气道、量孔安装位、节气门与阻风门的装配基准都集成在这一铸件结构上，其结构设计的合理性直接决定动力设备的怠速稳定性、全工况燃油经济性与排放表现。日常做逆向建模或者全新开发这类零件时，首先要明确的是安装边界的约束：上部带双安装孔的法兰面是对接发动机进气歧管的接口，法兰面的平面度需要控制在0.05mm以内，避免装配后出现漏气导致混合气浓度异常，两个安装孔的孔位公差要控制在±0.1mm，保证和歧管对接时螺栓能顺利穿入，不会产生额外的装配应力拉扯本体导致变形。

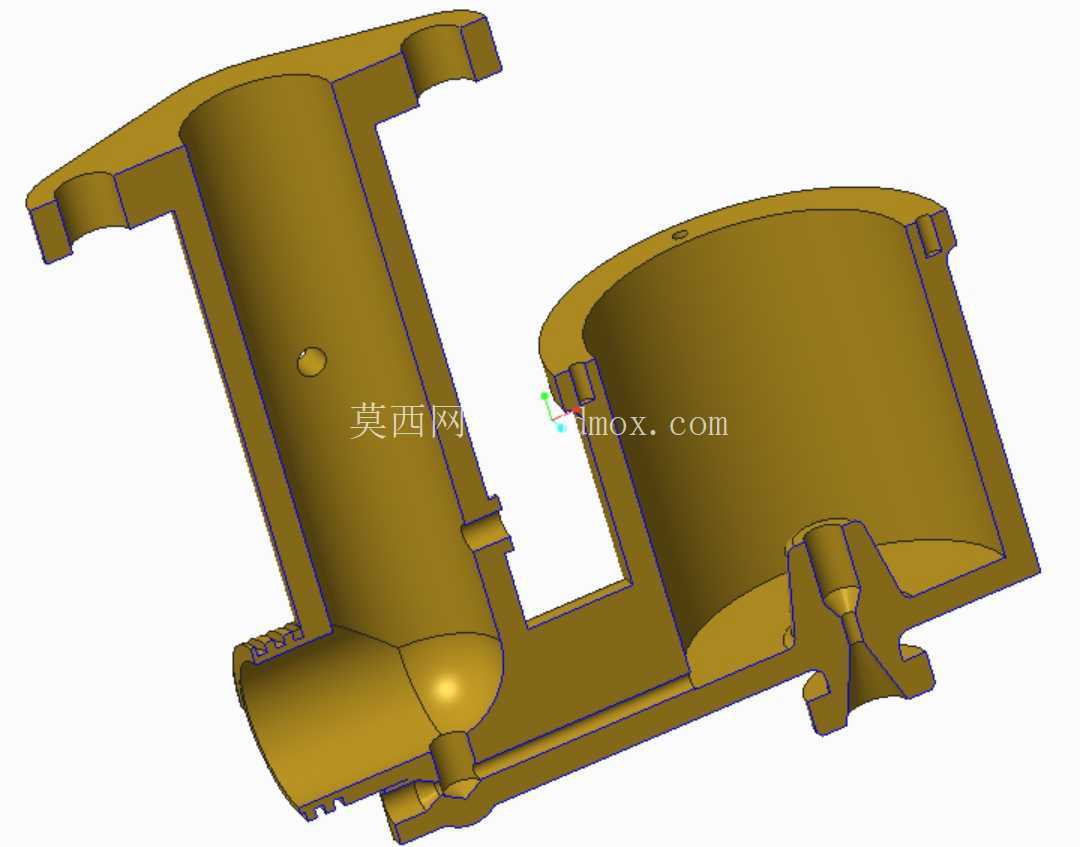

　　侧面的外螺纹接口是燃油进油的对接位，螺纹规格通常匹配通用的燃油管接头，建模时要注意螺纹收尾处的退刀槽结构，避免实际加工时出现螺纹烂牙，同时进油道的孔径要匹配对应排量发动机的燃油流量需求，过小会导致高转速工况下供油不足，过大则会使油平面稳定性下降，怠速时容易出现溢油问题。右侧的大直径筒状腔体是浮子室的安装位，腔体的内壁圆柱度要求较高，要保证浮子组件上下动作时没有卡滞，筒口端面上的几个小凹孔是浮子室密封垫的定位销孔，深度控制在1.5mm左右即可，过深会导致密封垫压合不实出现渗油，过浅则定位效果不足，装配时密封垫容易移位。连接进气通道和浮子室的连接臂部分，内部集成了多个倾斜布置的油道，包括主量孔安装道、怠速油道、过渡喷口的气道，建模时要特别注意这些油道的相交处不能出现锐角毛刺结构，否则实际使用中容易被燃油中的杂质堵塞，导致供油中断。很多新手建模时容易忽略的是本体上的工艺凸台结构，也就是连接臂下方的球形凸台，这个位置是怠速调节螺钉的安装位，凸台的厚度要足够容纳螺钉的螺纹长度，同时要保证调节螺钉的轴线和怠速油道的轴线重合，否则会出现调节卡顿、混合气浓度调节线性度差的问题。

　　从实际应用场景来看，这类化油器本体通常采用锌合金压铸成型，所以建模时所有的壁厚要尽量保持均匀，基本壁厚控制在2.5-3mm之间，转角处都要做R1以上的圆角过渡，避免压铸时出现缩孔、冷隔等缺陷，安装孔的位置要设计对应的凸台加强，避免螺栓拧紧时本体出现开裂。在做结构校验的时候，要重点核对几个核心的位置尺寸：进气通道的中心轴线和浮子室腔体的中心轴线的平行度，要控制在0.1mm以内，否则浮子室的油平面会出现倾斜，导致不同倾斜角度下发动机的供油特性出现偏差；进油螺纹接口的轴线和进气通道轴线的空间角度，要匹配整车或者动力设备上燃油管的走向，避免装配时燃油管出现过度弯折导致供油不畅。

　　另外，本体上所有和其他零件配合的止口位置，都要设计对应的密封槽或者密封面，比如浮子室和本体对接的端面，要设计宽度2mm左右的密封胶圈安装槽，槽深要匹配胶圈的线径，保证压缩量在30%左右，既可以实现可靠密封，又不会因为压缩量过大导致胶圈过早老化失效。实际维修和装配场景中，这类化油器本体的常见失效形式包括安装法兰面变形漏气、油道堵塞、螺纹滑牙，所以在设计阶段就要针对这些问题做结构优化，比如法兰面背面设计加强筋提升刚性，油道交汇处做圆滑过渡，螺纹孔的长度不小于螺纹公称直径的1.5倍，保证足够的啮合强度。建模过程中还要考虑后续的加工工艺，所有需要机加工的面，比如法兰面、浮子室对接面、螺纹孔端面，都要预留0.2-0.3mm的加工余量，压铸毛坯的拔模斜度控制在1°-1.5°之间，方便脱模，不会出现毛坯拉伤的问题。对于结构设计从业者来说，这类零件看似结构简单，实则集成了流体通道、安装定位、密封配合、运动件导向等多重功能，每一处尺寸的偏差都可能导致整个动力系统的工作异常，需要结合实际的工况需求反复校核尺寸链，不能只看外观造型是否相似。
