法兰连接式进料止回阀结构设计

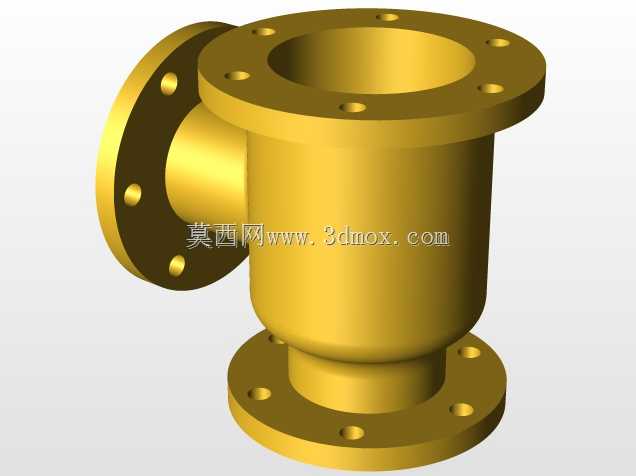

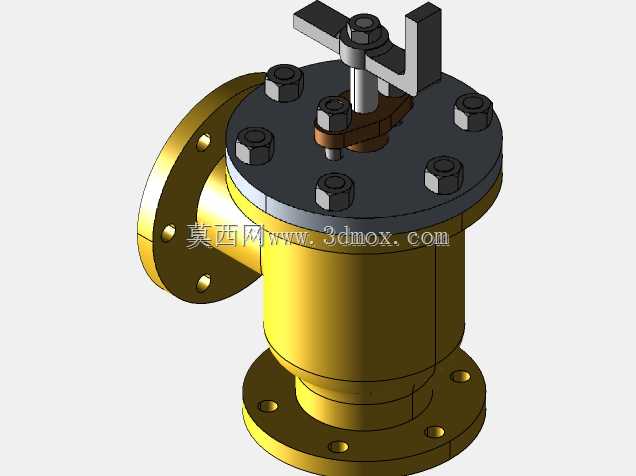

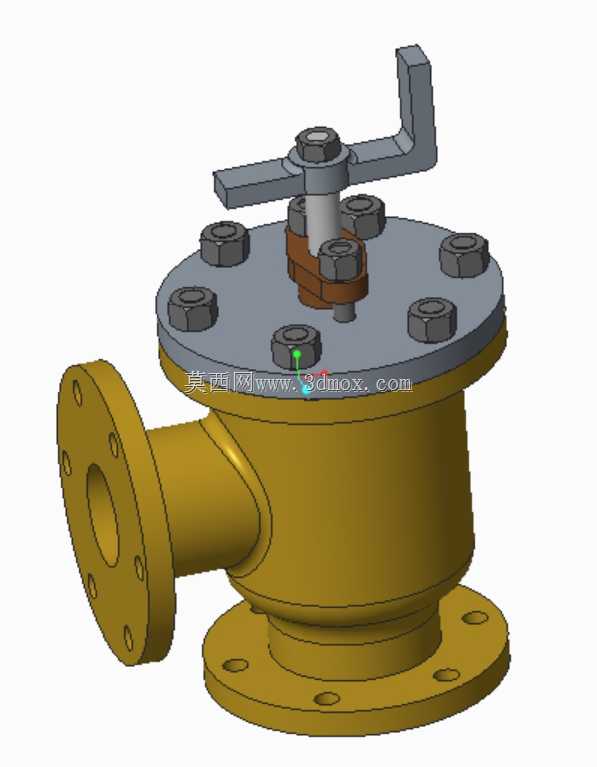

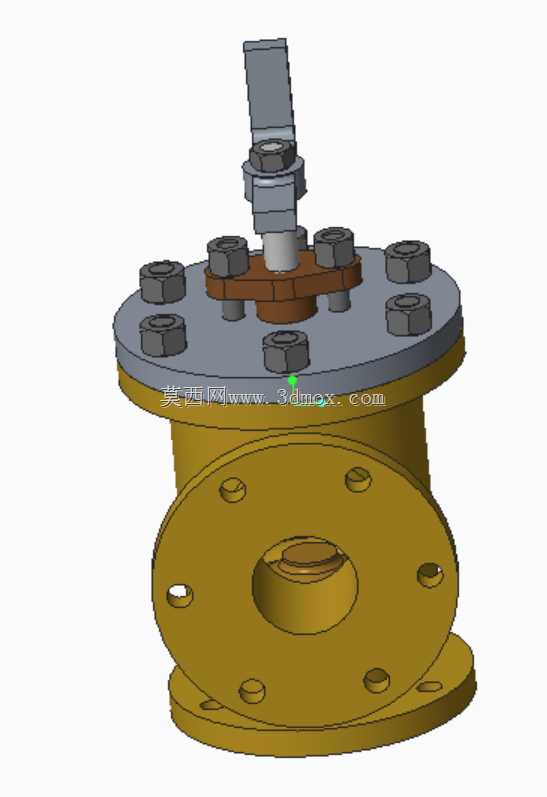

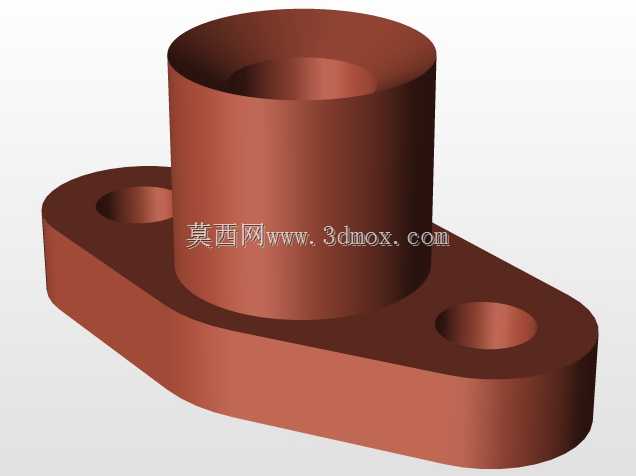

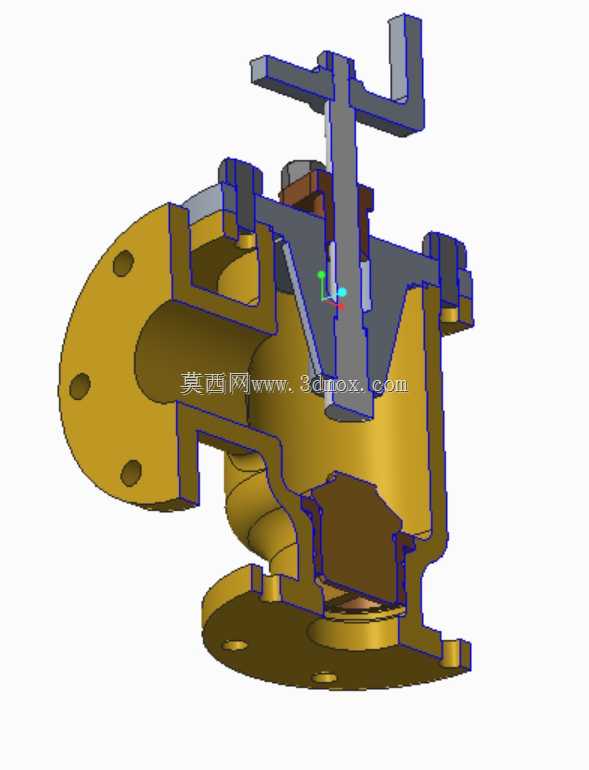

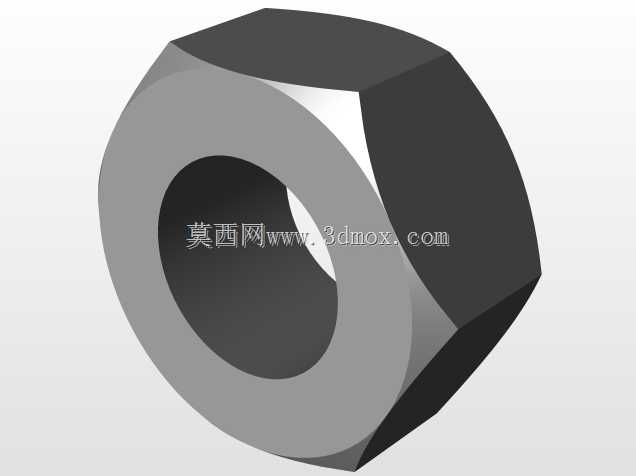

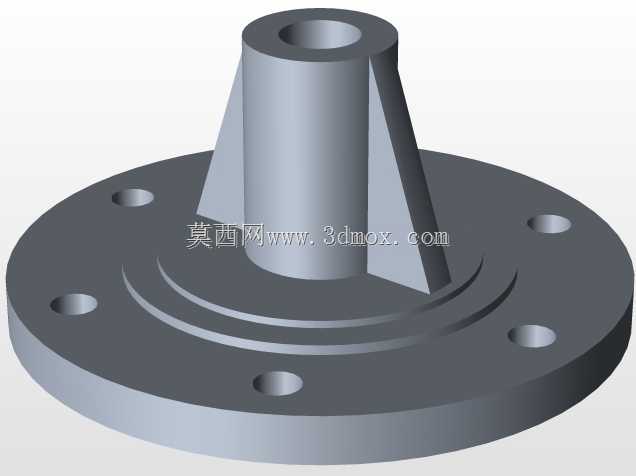

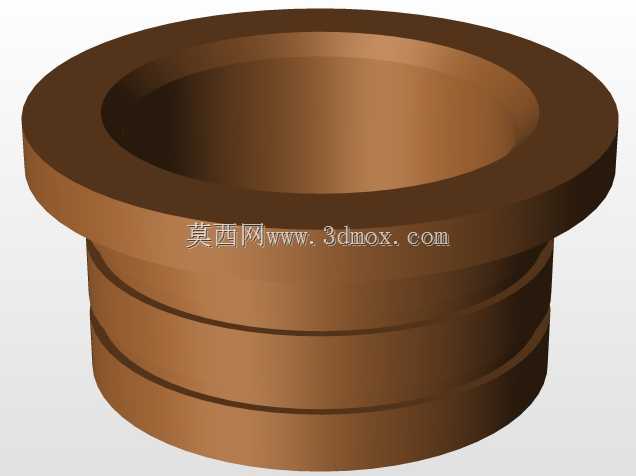

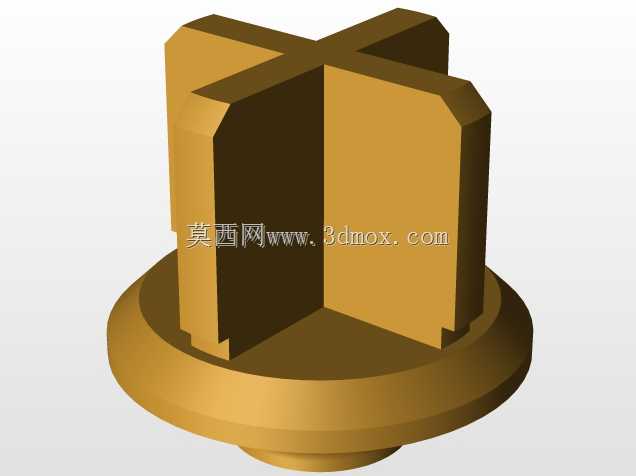

在化工、电力、市政给水等行业的流体输送管路中，进料止回阀是避免介质倒流、保护前端进料设备的核心管路元件，这款角式法兰连接的进料止回阀，主要适配垂直进料、侧向出料的管路布局场景，常见于储罐进料端、泵出口进料段这类需要避免介质反向冲击的工位。从结构设计来看，阀体采用下进侧出的角式流道，相比直通式止回阀，能在垂直安装空间受限的场景下减少管路弯头的使用，降低管路整体流阻。阀体底部为圆形法兰连接端，侧向出口同样采用标准法兰对接结构，法兰面预留均匀分布的螺栓通孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片实现端面密封，无需额外加工焊接接口，适配现场快装需求。阀盖部分通过周向均匀布置的六角螺栓与阀体紧固连接，阀盖与阀体的密封面可根据输送介质特性选配金属缠绕垫或橡胶垫片，满足不同压力、温度工况的密封要求。顶部的操作手柄与内部启闭件联动，可实现手动辅助启闭与复位，区别于纯自动止回的结构，带手动操作的设计能在管路检修、初始进料调试阶段手动控制阀瓣开度，避免初始进料时介质流速过快冲击阀瓣造成密封面损伤，也可在阀瓣卡滞时通过手动操作实现应急启闭。内部流道做了圆弧过渡处理，减少介质流经阀腔时的涡流损失，阀瓣的密封面采用堆焊耐磨材质的设计，在长期频繁启闭的工况下能降低密封面的冲蚀磨损，延长阀门的检修周期。设计过程中充分考虑了安装边界的适配性，阀体底部法兰的螺栓孔中心圆、法兰外径均匹配通用管路法兰标准，侧向出口的法兰端面与底部法兰端面的垂直距离经过优化，既保证阀腔内部有足够的空间容纳阀瓣的全行程启闭，又不会占用过多的管路安装空间，顶部操作手柄的回转半径做了限位设计，操作时不会与周边管路、支架产生干涉，现场安装时无需额外调整周边管路布局即可直接对接。这类止回阀在实际使用中，当进料端介质压力高于出口端压力时，介质推力顶开阀瓣实现正常通流，当出口端压力升高或进料端失压时，阀瓣在介质反向压力与自身重力作用下快速回落密封，阻断介质倒流路径，避免高压介质反向冲入进料泵、储罐等前端设备，造成设备叶轮反转、罐内介质溢出等生产故障。
